Product Description
Detalji proizvoda

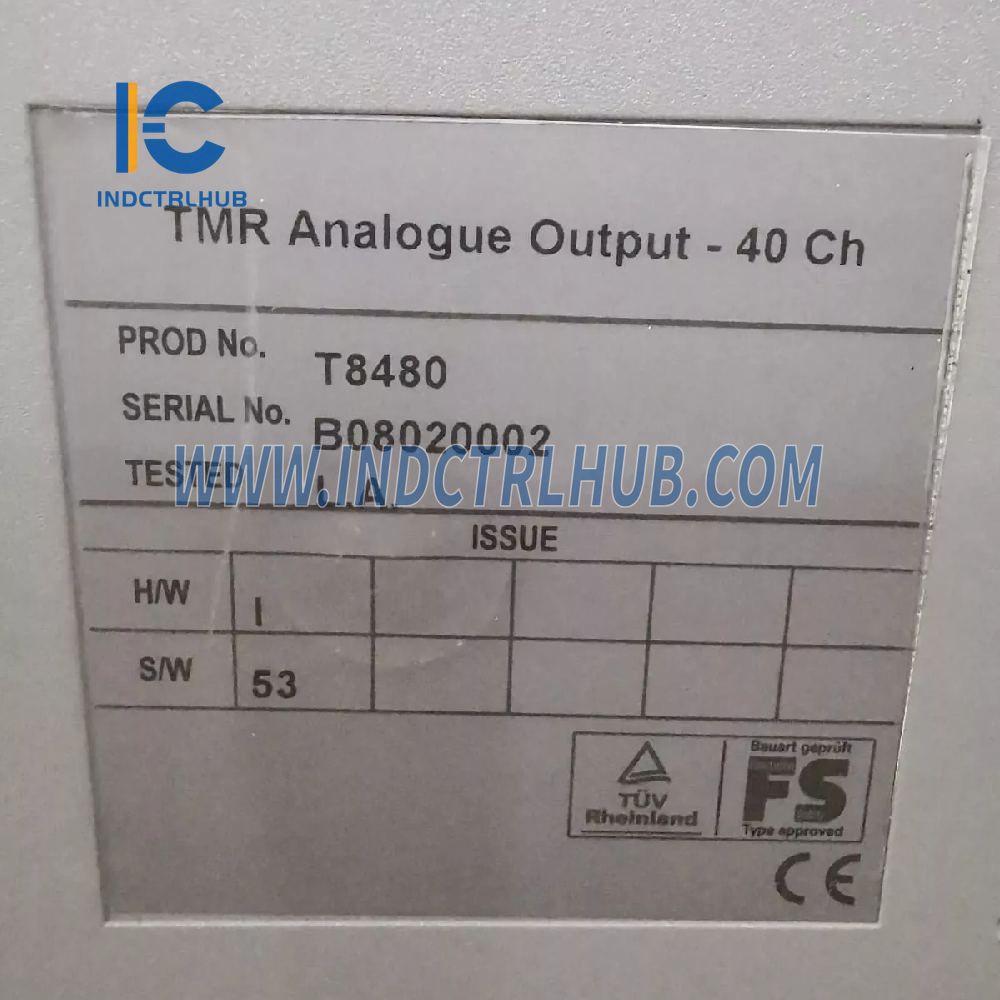

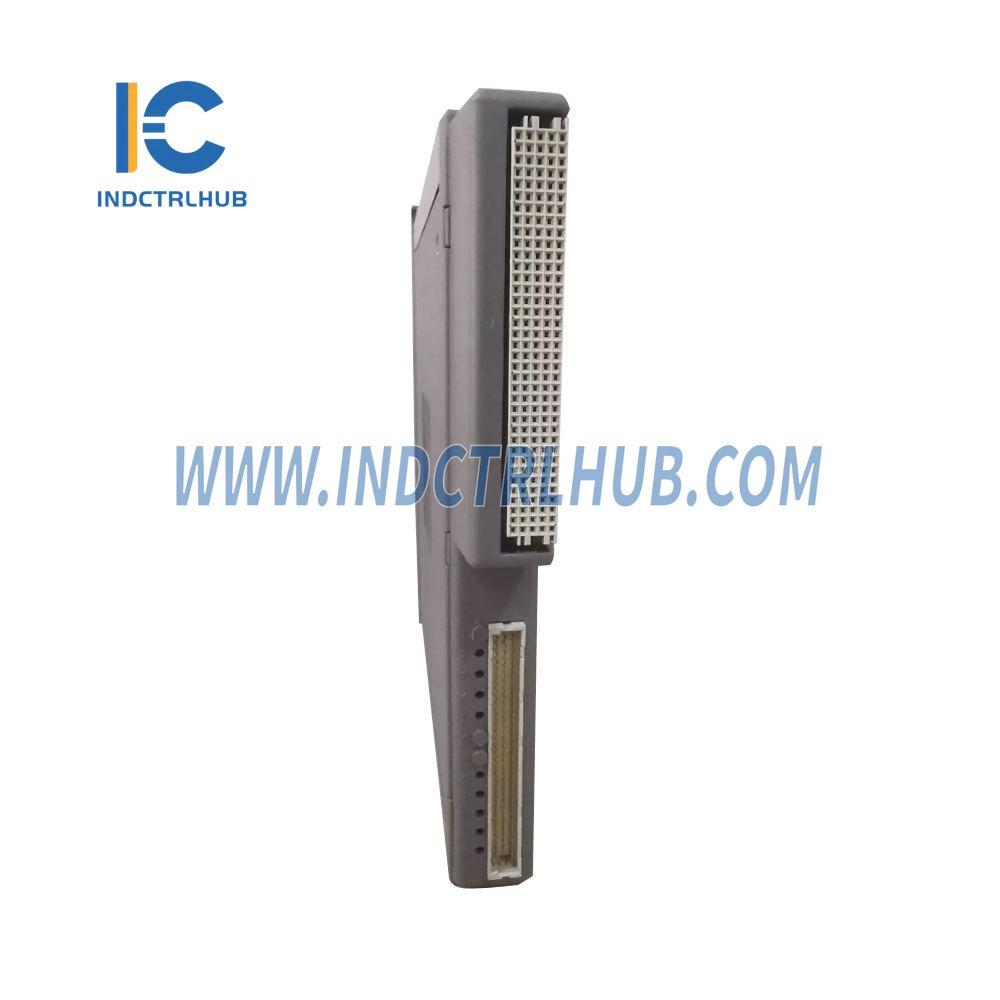

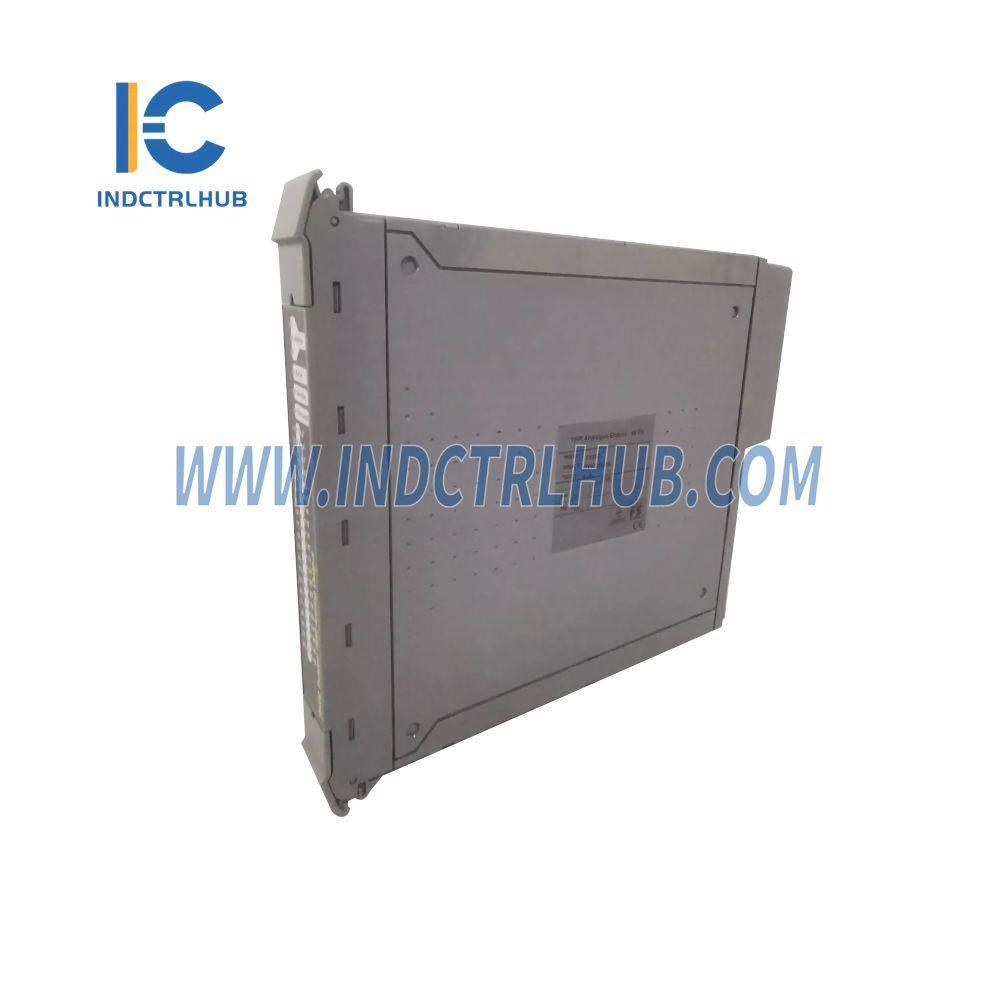

- Proizvođač: ICS TRIPLEX
- Model/Broj dela: T8480
- Opis: Pouzdan TMR analogni izlazni modul – 40 kanala
Specifikacije
| Stavka | Opis |
|---|---|
| Napajanje ležišta (IMB) | |
| Napon | 20V DC do 32V DC |
| Snaga | 22 W |
| Polje napajanja | |
| Napon | 18V DC do 32V DC |
| Maksimalna struja | 0.9 A |
| Rasipanje snage | |
| Napajanje polja pri maksimalnoj struji kanala | 28 W |
| Napajanje sistema | 22 W |
| Lokacija modula | T8100, T8300 I/O modul slot |
| Izolacija | |
| Grupa napajanja do grupe napajanja | 50V Ojačano (kontinuirano) |
| Tip testiran na | 1411V DC na 60 s |
| Zajedničko polje | 50V ojačano (kontinuirano), 250V osnovno (kvar) |
| Tip testiran na | 2436V DC na 60 s |
| Između kanala | Nijedno |
| Osigurači | Nije servisibilno od strane korisnika |
| Izlazi | |
| Struja curenja u isključenom stanju @ 24V | 350 µA max |
| Nazivna struja (kontinuirana) | 1 mA do 22 mA |
| Preporučena izlazna struja | 4 mA do 20 mA |
| Tačnost kalibracije na +25 °C | ±0,1% od pune skale |
| Ukupna tačnost (0 °C do +60 °C) | ±0,25% od pune skale |
| Opseg napona na terenu | 18V DC do 32V DC |
| Maksimalna izdržljivost | -1V DC do +36V DC |
| Pojava pri zameni u stanju pripravnosti | ±350 µA maksimalno na 7 sekundi maksimalno |
| Pojava greške | ±10 mA maksimalno na 50 ms maksimalno |
| Vreme odziva na korak | Promena koraka od 1 mA do 20 mA do 1% konačne vrednosti <50 ms |
| Zaštita izlaza od kratkog spoja | 22 mA na 0 Ω |
| Maksimalni otpor opterećenja | Pogledajte grafikon ispod. |
| Sekvenca događaja | |
| Rezolucija događaja (LSB) | 1 ms |
| Tačnost vremenskog žiga | ±10 ms |
| Radna temperatura | 0 °C do +60 °C (+32 °F do +140 °F) |
| Temperatura skladištenja | -25 °C do +70 °C (-13 °F do +158 °F) |
| Relativna vlažnost | 10% – 95%, bez kondenzacije |
| Specifikacije okoline | Pogledajte dokument ICSTT-TD003 |
Dimenzije
| Stavka | Opis |
|---|---|
| Visina | 266 mm (10,5 in) |
| Širina | 31 mm (1,2 in) |
| Dubina | 303 mm (12 in) |
| Težina | 1,3 kg (2,7 lb) |
