Product Description

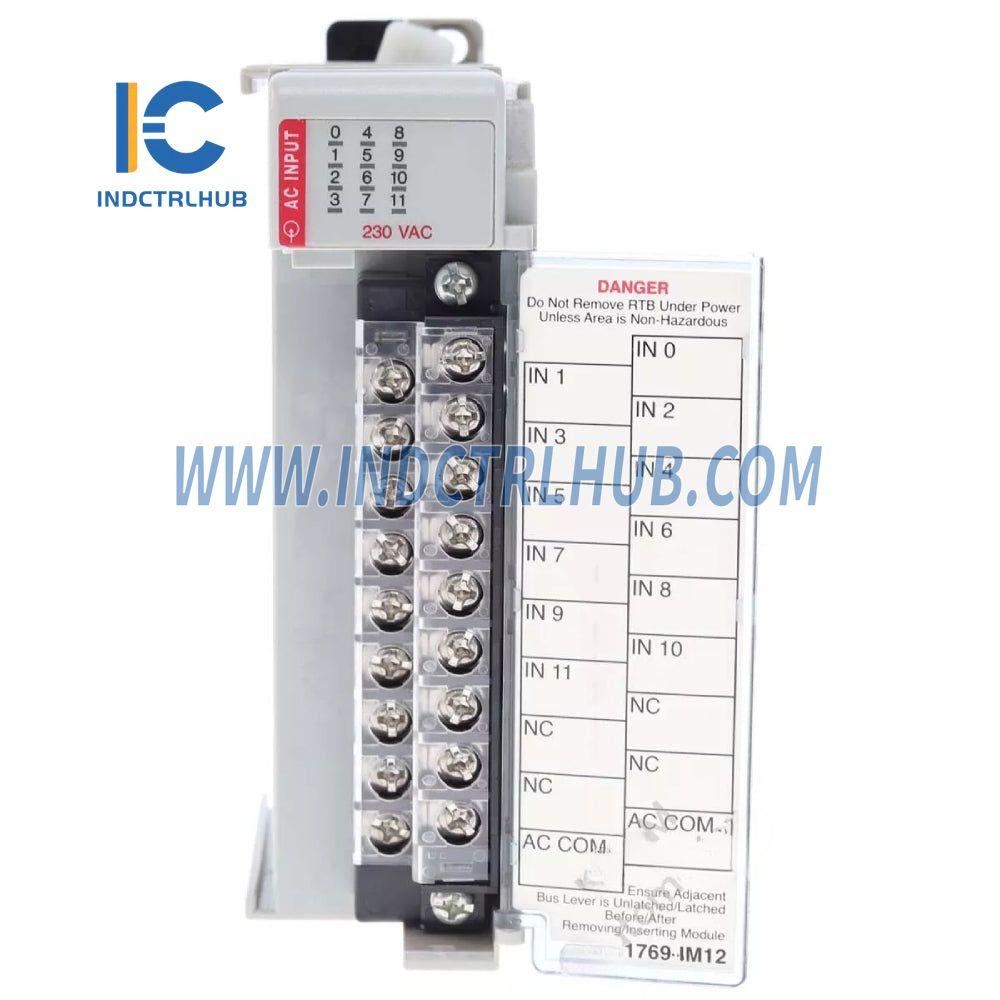

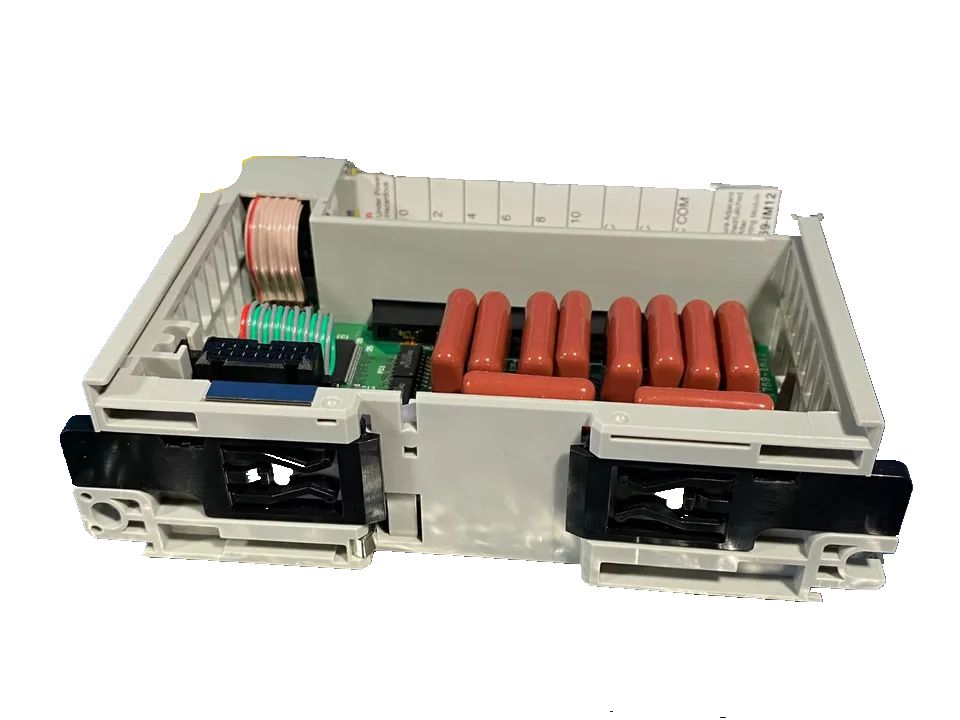

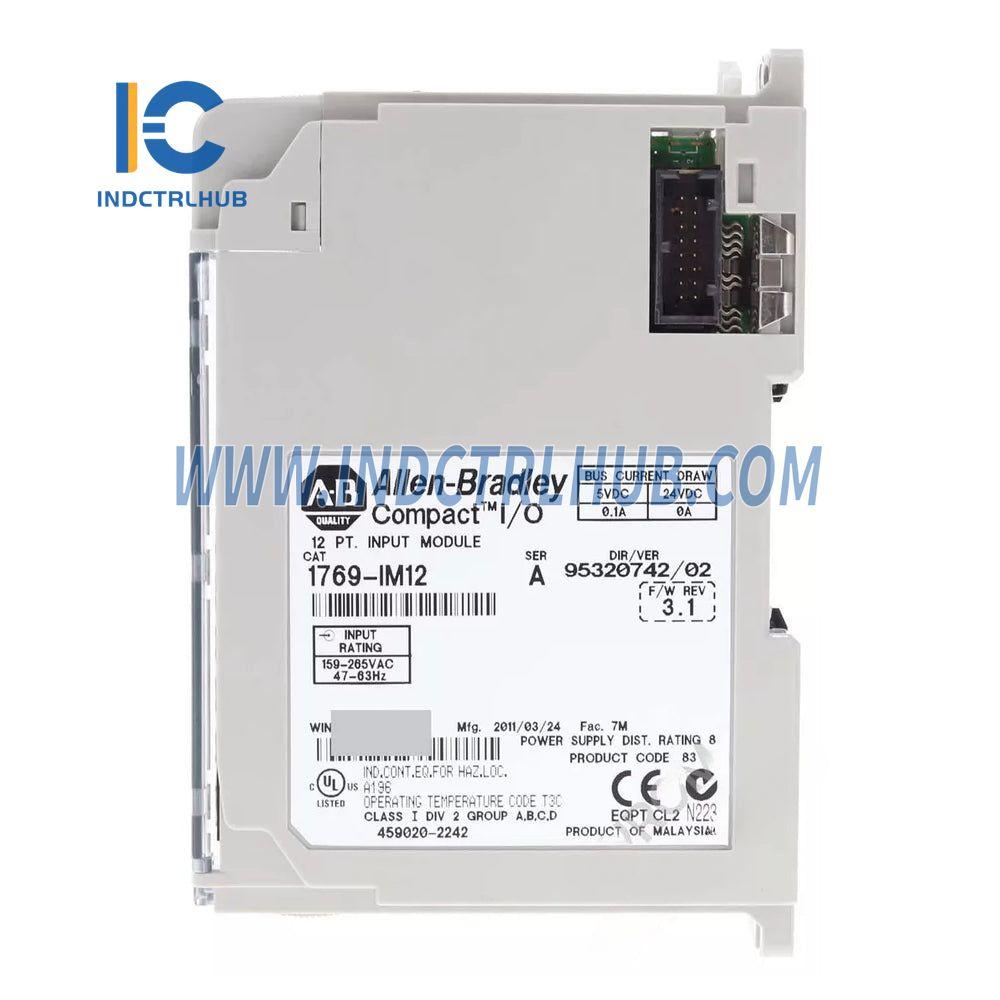

Allen-Bradley 1769-IM12 Compact I/O modul
Proizvođač: Allen-Bradley
Model/Part Number: 1769-IM12
Opis: Kompaktni I/O modul za industrijske automatizacione sisteme
Tehničke specifikacije
| Atribut | Specifikacija |
|---|---|
| Ulazi | 12 (12 tačaka/grupa, interno povezani zajednički) |
| Kategorija napona | 200/240V AC |
| Opseg radnog napona | 159…265V AC, 47…63 Hz |
| Ulazno kašnjenje (uključeno) | 20 ms |
| Ulazno kašnjenje (isključeno) | 20 ms |
| Struja pri 5.1V | 100 mA |
| Maksimalno odvođenje toplote | 3.65 W |
| Maksimalni napon u isključenom stanju | 40V AC |
| Maksimalna struja u isključenom stanju | 2.5 mA |
| Minimalni napon u uključenom stanju | 159V AC |
| Minimalna struja u uključenom stanju | 5 mA @ 74V AC |
| Struja u uključenom stanju (maksimalna) | 12 mA @ 120V AC |
| Maksimalna struja uključenja | 250 mA |
| Ulazni otpor (maksimalni) | 27 kΩ @ 50 Hz, 23 kΩ @ 60 Hz |
| Izolacioni napon | 1836V AC na 1 s ili 2596V DC na 1 s, ulazna tačka do sabirnice |
| Radni napon (IEC klasa II) | 132V AC |
| Težina | 300 g (0.61 lb) |
| Dimenzije (V׊×D) | 118 x 35 x 87 mm (4,65 x 1,38 x 3,43 in.) |
| Visina sa montažnim tabovima | 138 mm (5,43 in.) |
| Širina utora | 1 modul |
| Lokacija modula | Montaža na DIN šinu ili panel |
| Kompatibilnost napajanja | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Ocena udaljenosti napajanja | 8 modula |
| Moment zatezanja vijka na priključku | 0,68 N•m (6 lb•in) |
| Moment zatezanja vijka za pričvršćivanje | 0,46 N•m (4,1 lb•in) |
| Veličina žice | Čvrsta: 22…14 AWG, Višenitna: 22…16 AWG |
| Tip žice | Cu-90°C (194°F) |
| IEC ulazna kompatibilnost | Tip 1+ |
| Zamenski terminal blok | 1769-RTBN18 (1 po kompletu) |
| Nalepnica za zamenski poklopac | 1769-RL1 (2 po kompletu) |
| Zamenski poklopac | 1769-RD (2 po kompletu) |
| Kod ID prodavca | 1 |
| Kod tipa proizvoda | 7 |
| Šifra proizvoda | 83 |
| Ocena tipa kućišta | Nema (otvoreni tip) |
Okolne i mehaničke specifikacije
| Atribut | Specifikacija |
|---|---|
| Radna temperatura | 0…60°C (32…140°F) |
| Temperatura van rada | -40…+85°C (-40…+185°F) |
| Relativna vlažnost | 5…95% bez kondenzacije (IEC 60068-2-30 Test Db) |
| Вибрација (радни режим) | 5 g @ 10…500 Hz (IEC 60068-2-6 Test Fc) |
| Vibracije (rad releja) | 2 g @ 10…500 Hz |
| Udari (operativno) | 30 g (montaža na panel), 20 g (montaža na DIN šinu) (IEC 60068-2-27 Test Ea) |
| Udarna sila (rad releja) | 7.5 g (montaža na panel), 5 g (montaža na DIN šinu) (IEC 60068-2-27 Test Ea) |
| Udar (neoperativno) | 40 g (montaža na panel), 30 g (montaža na DIN šinu) (IEC 60068-2-27 Test Ea) |
