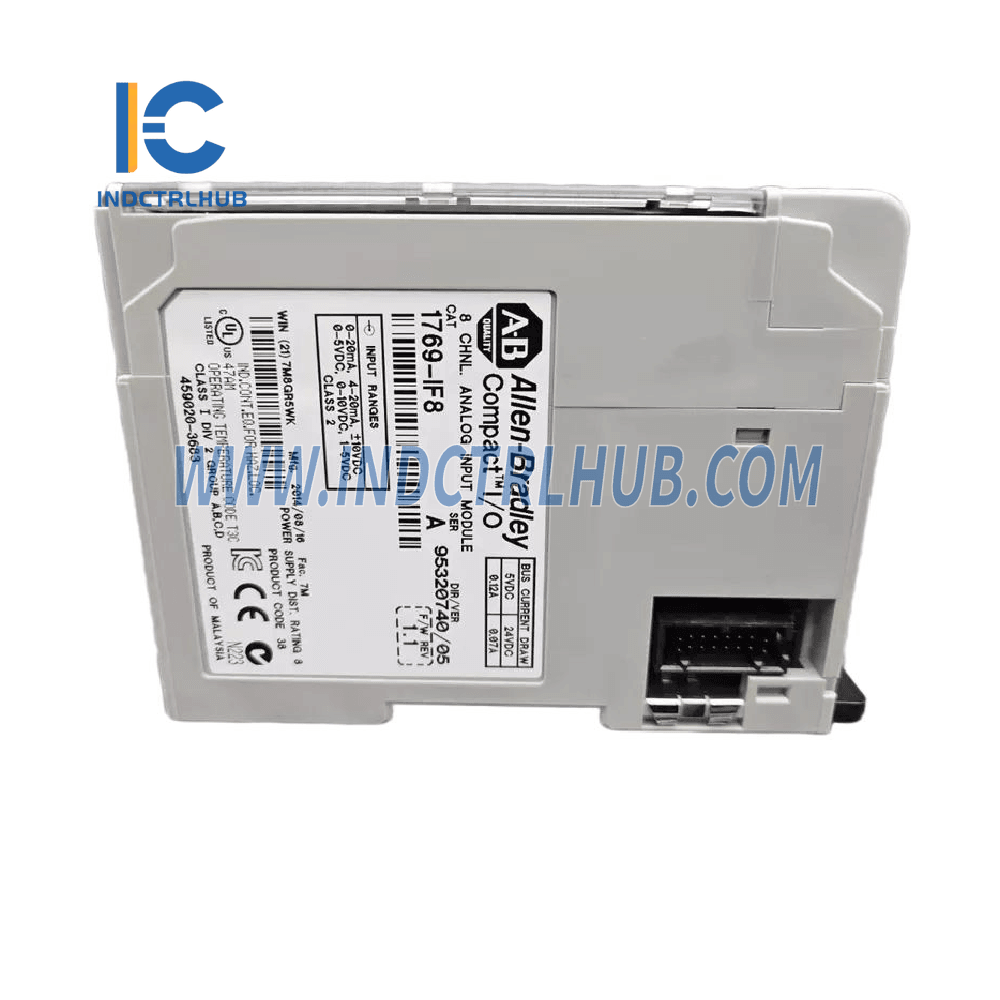

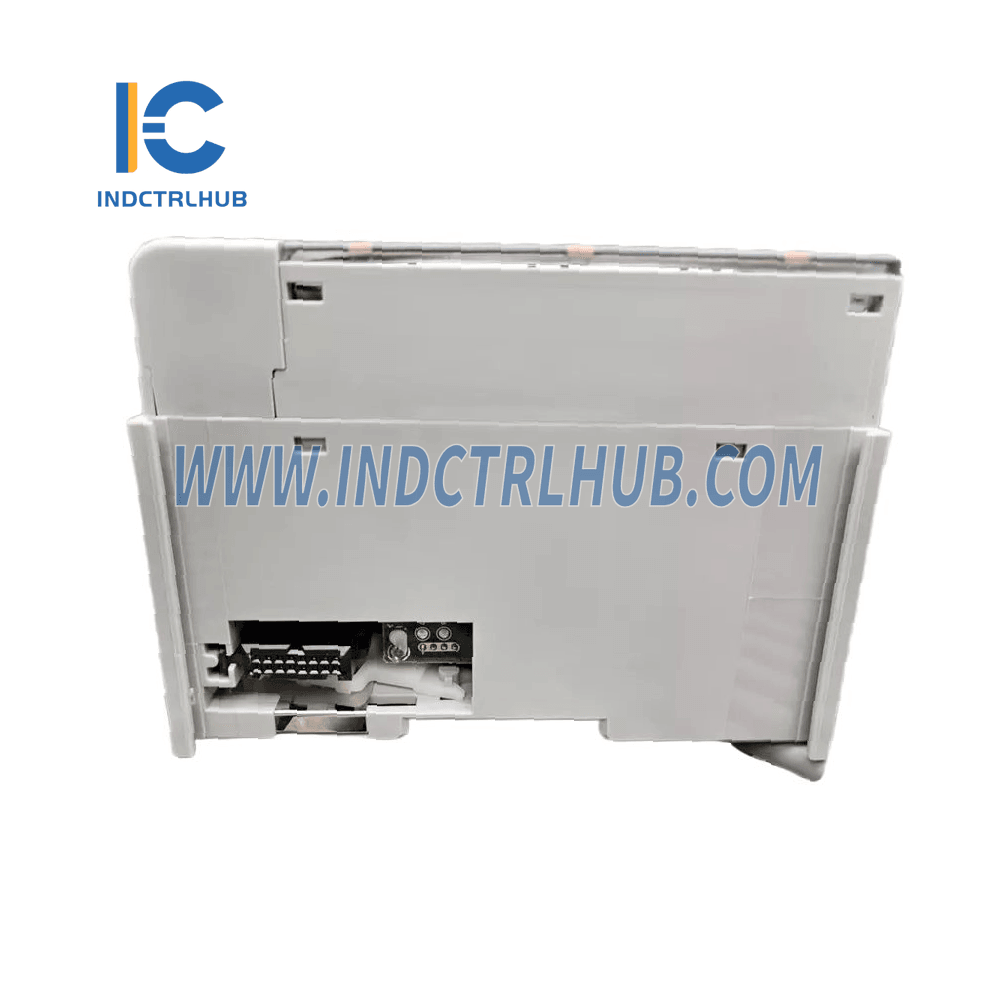

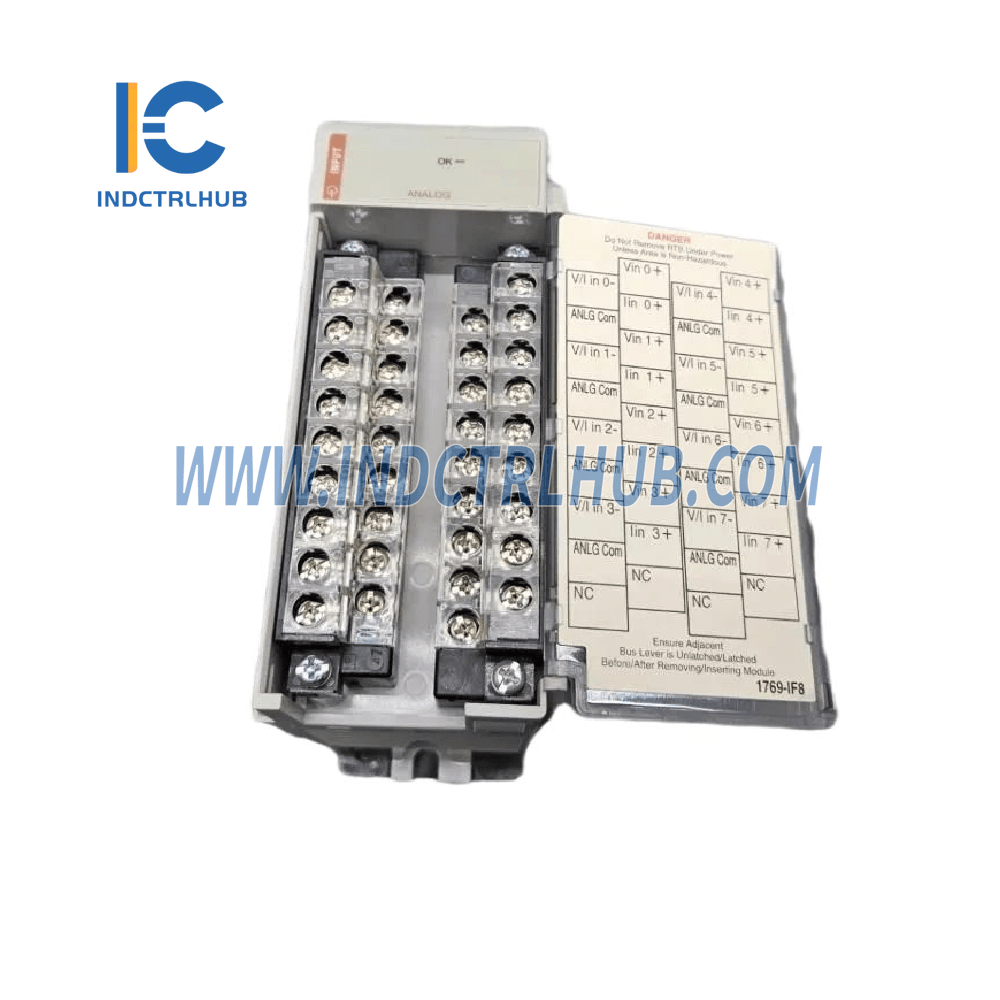

Allen-Bradley 1769-IF8 CompactLogix 8 tačaka analogni ulazni modul
Proizvođač: Allen-Bradley
Model/Broj dela: 1769-IF8
Opis: CompactLogix 8 Pt Analogni ulazni modul
Opšte specifikacije
| Atribut | Specifikacija |
|---|---|
| Dimenzije | 118 mm (visina) x 87 mm (dubina) x 52,5 mm (širina); visina uključujući montažne tabove je 138 mm |
| Približna težina za isporuku | 450g (0.99 lbs.) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Radna temperatura | 0°C do +60°C (32°F do +140°F) |
| Radna vlažnost | 5% do 95% bez kondenzacije |
| Radna nadmorska visina | 2000 metara (6561 stopa) |
| Vibracije | Radni režim: 10 do 500 Hz, 5G, 0.030 in. vrh do vrha |
| Udarna otpornost (radna) | 30G, 11 ms (montiran na panel), 20G, 11 ms (montiran na DIN šinu) |
| Udarna otpornost (neoperativno) | 40G montiran na panel, 30G montiran na DIN šinu |
Testiranje električne/EMC otpornosti
| Tip testa | Specifikacija |
|---|---|
| Otpornost na ESD (IEC61000-4-2) | 4 kV kontakt, 8 kV vazduh, 4 kV indirektno |
| Otpornost na zračenje (IEC61000-4-3) | 10 V/m, 80 do 1000 MHz, 80% amplitudska modulacija, +900 MHz nosilac sa ključem |
| Brzi tranzijentni impuls (IEC61000-4-4) | 2 kV, 5kHz |
| Otpornost na prenaponske impulse (IEC61000-4-5) | 1 kV galvanski pištolj |
| Izvedena otpornost na provodnu smetnju (IEC61000-4-6) | 10 V, 0,15 do 80 MHz |
Specifikacije analognih ulaza
| Atribut | Specifikacija |
|---|---|
| Normalni radni opsezi analoga | - Napon: ±10V dc, 0 do 10V dc, 0 do 5V dc, 1 do 5V dc |
| - Struja: 0 do 20 mA, 4 do 20 mA | |
| Puni opseg analognih opsega | - Napon: ±10,5V dc, 0 do 10,5V dc, 0 do 5,25V dc, 0,5 do 5,25V dc |
| - Struja: 0 do 21 mA, 3,2 do 21 mA | |
| Broj ulaza | 8 diferencijalnih ili jednopolnih |
| Rezolucija (maks.) | 16 bita (unipolarno), 15 bita plus znak (bipolarno) |
| Ulazna impedansa | - Terminal napona: 220K Ω (tipično) |
| - Terminal struje: 250 Ω | |
| Preciznost | - Terminal napona: ±0,2% pune skale na 25°C |
| - Terminal struje: ±0,35% pune skale na 25°C | |
| Drift tačnosti sa temperaturom | - Terminal napona: ±0,003% po °C |
| - Terminal struje: ±0,0045% po °C | |
| Opseg napona zajedničkog moda | ±10V dc maksimalno po kanalu |
| Odbacivanje zajedničkog moda | > 60 dB na 50 i 60 Hz sa izabranim 10 Hz filtrom |
| Odnos odbacivanja normalnog režima | -50 dB na 50 i 60 Hz sa izabranim 10 Hz filtrom |
| Nelinearnost | ±0.03% pune skale |
| Ponavljivost | ±0.03% |
| Greška modula u celom temperaturnom opsegu | - Napon: ±0.3% |
| - Struja: ±0.5% |
Dodatne karakteristike
- Kalibracija: Automatska kalibracija pri aktiviranju kanala i promeni konfiguracije.
- Dijagnostika kanala: Izveštavanje o prekoračenju ili podkoračenju po bitu, alarmi procesa.
-
Maksimalno preopterećenje na ulaznim terminalima:
- Terminal napona: ±30V dc kontinuirano, 0.1 mA
- Terminal struje: ±32 mA kontinuirano, ±7.6 V dc
- Ocena udaljenosti napajanja sistema: Modul ne može biti udaljen više od 8 modula od napajanja sistema.
Sertifikati i usklađenost
- C-UL: Sertifikovan prema CSA C22.2 br. 142
- UL 508: Naveden
- CE: U skladu sa svim važećim direktivama
- Klasa opasnih lokacija: Klasa I, Divizija 2, Grupe A, B, C, D (UL 1604, C-UL prema CSA C22.2 br. 213)
Preporučeni kabl
- Tip kabla: Belden™ 8761 (zaštićeni)
Dijagnostika
-
LED za ispravan modul:
- Uključeno: Modul ima napajanje, prošao je interne dijagnostike i komunicira preko magistrale.
- Isključeno: Nijedno od gore navedenog nije tačno.
Ovaj Allen-Bradley 1769-IF8 CompactLogix 8 tačaka analogni ulazni modul pruža precizan i pouzdan analogni ulaz za industrijske automatizacione sisteme, sa robusnom zaštitom okoline, odličnom preciznošću i fleksibilnošću u konfiguraciji. Dizajniran je za upotrebu u opasnim okruženjima i obezbeđuje pouzdan rad u zahtevnim aplikacijama.
