Product Description

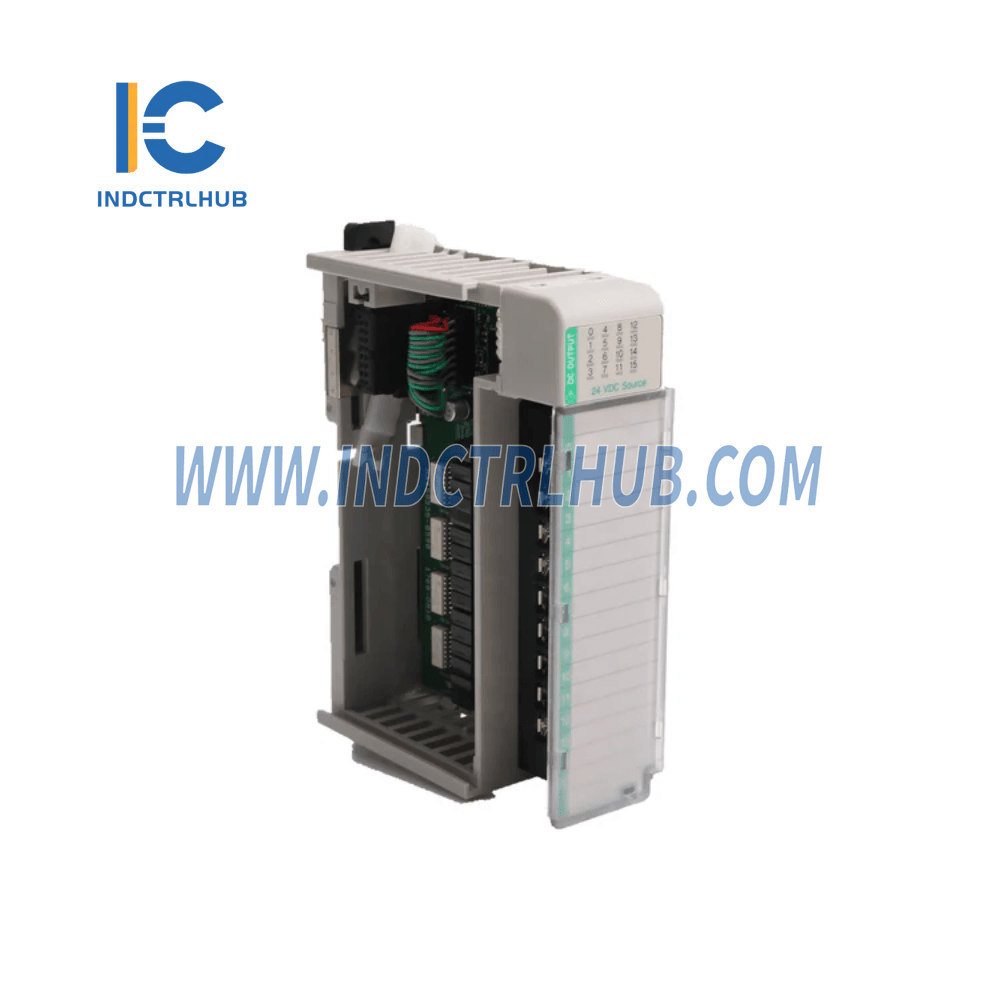

Allen-Bradley 1769-IF4 CompactLogix 4 tačke A/I C i V modul
Proizvođač: Allen-Bradley
Model/Broj dela: 1769-IF4
Opis: CompactLogix 4 Pt A/I C i V modul
Opšte specifikacije
| Atribut | Specifikacija |
|---|---|
| Dimenzije | 118 mm (visina) x 87 mm (dubina) x 35 mm (širina); visina uključujući montažne tabove je 138 mm |
| Približna težina za slanje | 300g (0,65 lbs.) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Radna temperatura | 0°C do +60°C (32°F do +140°F) |
| Radna vlažnost | 5% do 95% bez kondenzacije |
| Radna nadmorska visina | 2000 metara (6561 stopa) |
| Vibracije | Radni: 10 do 500 Hz, 5G, 0,030 in. od vrha do vrha |
| Udari (operativno) | 30G, 11 ms (montiran na panel), 20G, 11 ms (montiran na DIN šinu) |
| Udari (rad releja) | 7,5G montiran na panel, 5G montiran na DIN šinu |
| Udari (neoperativno) | 40G montiran na panel, 30G montiran na DIN šinu |
| Sertifikati agencija | • C-UL sertifikovan (CSA C22.2 br. 142) • UL 508 upisan • Usklađeno sa CE |
| Klasa opasnog okruženja | Klasa I, Divizija 2, opasna lokacija, grupe A, B, C, D |
| Zračne i provodljive emisije | EN50081-2 Klasa A |
| Električni/EMC imunitet | • Imunitet na ESD (IEC1000-4-2) 4kV kontakt, 8kV vazduh • Imunitet na zračenje (IEC1000-4-3) 10V/m, 80 do 1000 MHz • Imunitet na prenaponske impulse (IEC1000-4-5) 1kV galvanski pištolj |
Specifikacije ulaza
| Atribut | Specifikacija |
|---|---|
| Analogni radni opsezi | Napon: ±10V dc, 0 do 10V dc, 0 do 5V dc, 1 do 5V dc Struja: 0 do 20 mA, 4 do 20 mA |
| Puni opseg analognih opsega | Napon: ±10,5V dc, -0,5 do 10,5V dc, -0,5 do 5,25V dc, 0,5 do 5,25V dc Struja: 0 do 21 mA, 3,2 do 21 mA |
| Broj ulaza | 4 diferencijalna ili jednopolna |
| Maksimalna struja sabirnice | 120 mA na 5V dc, 60 mA na 24V dc (ako se koristi opciono 24V dc Class 2 napajanje, potrošnja struje je 0 mA) |
| Rasipanje toplote | Ukupno 2,52 W |
| Tip konvertera | Delta Sigma |
| Rezolucija | 14 bita (unipolarno), 14 bita plus znak (bipolarno) |
| Nazivni radni napon | 30V ac / 30V dc |
| Opseg napona zajedničkog moda | ±10V dc maksimalno po kanalu |
| Odbacivanje zajedničkog moda | >60 dB na 50 i 60 Hz sa filterom od 50 ili 60 Hz |
| Odnos odbacivanja normalnog režima | -50 dB na 50 i 60 Hz sa filterom od 50 ili 60 Hz |
| Ulazna impedansa | Napon terminala: 220KΩ (tipično), Struja terminala: 250Ω |
| Preciznost | Napon terminala: ±0,2% pune skale na 25°C Struja terminala: ±0,35% pune skale na 25°C |
| Drift tačnosti sa temperaturom | Napon terminala: ±0,003% po °C Struja terminala: ±0,0045% po °C |
| Ponavljivost | ±0,03% |
| Greška modula u celom temperaturnom opsegu | Napon: ±0,3% Struja: ±0,5% |
| Opcioni napon napajanja 24V dc | 20,4V do 26,4V dc |
| Kalibracija | Automatska kalibracija pri uključivanju kanala i promeni konfiguracije |
| Maksimalno preopterećenje na ulaznim terminalima | Napon terminala: ±30V dc kontinuirano, Struja terminala: ±32 mA kontinuirano |
Dijagnostika i konfiguracija modula
- LED modul OK: Uključeno označava da modul ima napajanje, prošao je interne dijagnostike i komunicira. Isključeno označava da neki od uslova nisu ispunjeni.
- Dijagnostika kanala: Prekoračenje ili podkoračenje opsega indikovan bit izveštajem.
- Konfiguracija ulaznog kanala: Putem softvera za konfiguraciju ili korisničkog programa pisanjem jedinstvenog bit obrasca u konfiguracioni fajl modula.
- Ocena udaljenosti napajanja sistema: Modul ne sme biti udaljen više od 8 modula od napajanja sistema.
Sertifikati i usklađenost
- C-UL: Sertifikovan prema CSA C22.2 br. 142
- UL 508: Naveden
- CE: U skladu sa svim važećim direktivama
- Opasna lokacija: Klasa I, Divizija 2, Grupe A, B, C, D (UL 1604, C-UL prema CSA C22.2 br. 213)
Preporučeni kabl
- Belden™ 8761 (sa ekranom)
Ovaj modul pruža visokoperformansne analogne ulaze sa nizom opcija za ulazni napon i struju, idealan za CompactLogix sisteme. Dizajniran je za zahtevna industrijska okruženja, podržavajući sertifikate i usklađenost za opasne lokacije i obezbeđujući snažnu električnu i EMC imunitet.
