Detalji proizvoda
- Proizvođač: Allen-Bradley
- Model/Broj dela: 1768-EWEB

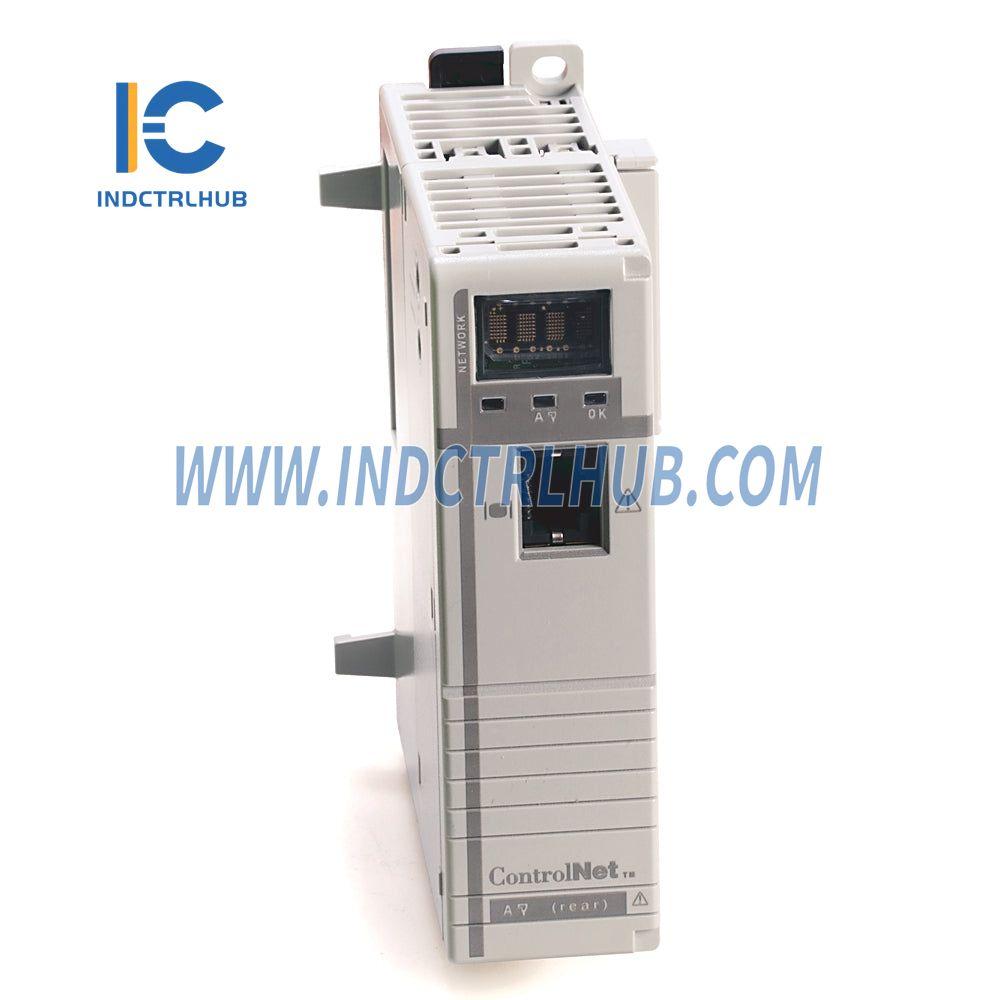

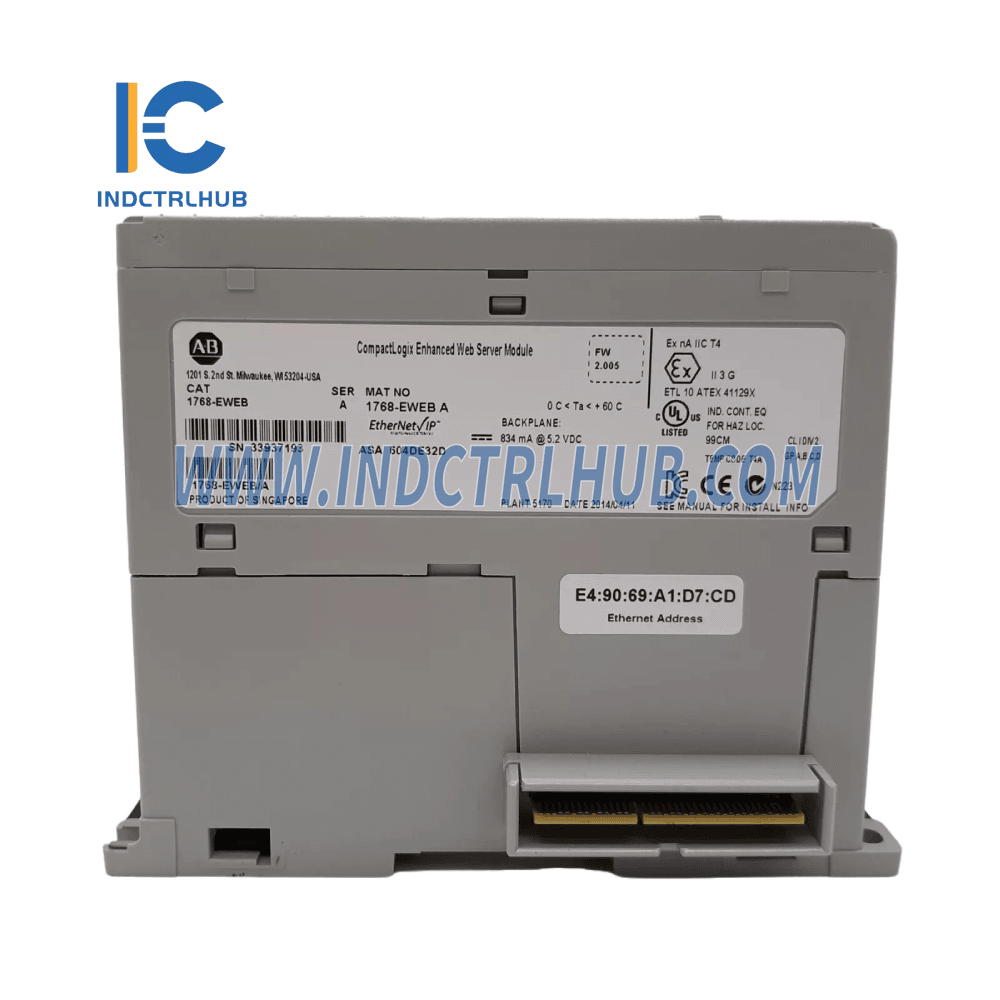

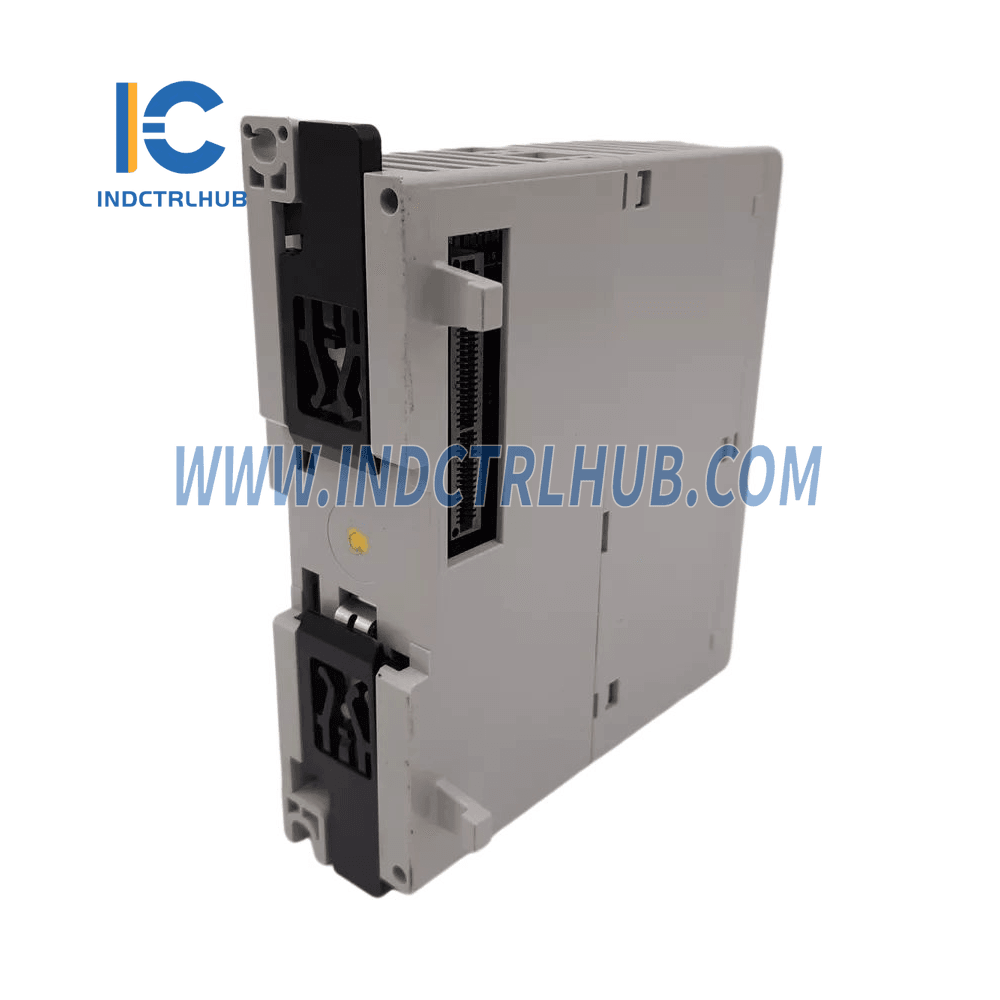

- Opis: EtherNet/IP Web Server modul
Tehničke specifikacije
| Atribut | 1768-ENBT | 1768-EWEB |
|---|---|---|
| Brzina EtherNet/IP komunikacije | 10/100 Mbps | 10/100 Mbps |
| Logix komunikacione veze | 128 | 128 |
| TCP/IP komunikacione veze | 64 | 96 |
| Struja pri 5V DC | N/A | 500 mA |
| Struja pri 5.2V DC | 834 mA | N/A |
| Struja pri 24V DC | 0 mA | N/A |
| Potrošnja energije | 4.34 W | N/A |
| Rasipanje snage | 4.38 W | N/A |
| Izolacioni napon | 30V (kontinuirano), funkcionalni tip izolacije, Ethernet do sistema, testirano na 710V DC tokom 60s | 50V (kontinuirano), osnovni tip izolacije, testirano na 710V DC tokom 60s |
| Težina | 0.213 kg (7.5 oz) | 0.280 kg (0.61 lb) |
| Dimenzije (V׊×D) | 132 x 56.7 x 105.1 mm (5.20 x 2.23 x 4.12 in.) | 118 x 50 x 87 mm (4.65 x 1.97 x 3.43 in.) |
| Širina utora | 1 | 1 |
| Lokacija modula | Montaža na DIN šinu ili panel | Montaža na DIN šinu ili panel |
| Moment zatezanja šrafa za montažu | 1,16 N·m (10 lb·in) - koristi M4 ili #8 šrafove | 1,16 N·m (10 lb·in) - koristi M4 ili #8 šrafove |
| Portovi | 1 Ethernet RJ45 kategorije 5 | 2 Ethernet RJ45 kategorije 5 |
| Veličina žice | Ethernet veze: RJ45 konektor prema IEC 60603-7, kabl kategorije 5e ili 5 | Ethernet veze: RJ45 konektor prema IEC 60603-7, kabl kategorije 5e ili 5 |
| Kategorija kabla | 2 - na komunikacionim portovima | 1 - na komunikacionim portovima |
| Severnoamerički temperaturni kod | T4A | T3C |
| Ocena tipa kućišta | Nema (otvoreni tip) | Nema (otvoreni tip) |
Sertifikati
| Sertifikat | 1768-ENBT & 1768-EWEB | 1769-AENTR |
|---|---|---|
| c-UL-us | UL sertifikovan za SAD i Kanadu. Pogledajte UL fajl E65584 | UL sertifikovan za SAD i Kanadu. Pogledajte UL fajl E322657 |
| CE | U skladu sa EMC Direktivom Evropske Unije | U skladu sa EMC Direktivom Evropske Unije |
| RCM | U skladu sa Australijskim Zakonom o radiokomunikacijama | U skladu sa Australijskim Zakonom o radiokomunikacijama |
| Ex | U skladu sa ATEX Direktivom: EN 60079-15, II 3 G Ex nA IIC T4 X | N/A |
| EtherNet/IP | ODVA testirano u skladu sa EtherNet/IP specifikacijama | ODVA testirano u skladu sa EtherNet/IP specifikacijama |
Specifikacije okoline
| Atribut | 1768-ENBT | 1768-EWEB | 1768-CNB | 1768-CNBR |
|---|---|---|---|---|
| Radna temperatura | 0…60 °C (32…140 °F) | 0…60 °C (32…140 °F) | 0…60 °C | 0…60 °C |
| Максимална температура околног ваздуха | 60 °C (140 °F) | 60 °C (140 °F) | 60 °C | 60 °C |
| Температура ван рада | -40…85 °C (-40…185 °F) | -40…85 °C (-40…185 °F) | -40…85 °C | -40…85 °C |
| Relativna vlažnost | 5…95% без кондензације | 5…95% без кондензације | 5…95% | 5…95% |
| Вибрација (радни режим) | 5 g @ 10…500 Hz | 5 g @ 10…500 Hz | 5 g @ 10…500 Hz | 5 g @ 10…500 Hz |
| Udarna otpornost (radna) | 30 g | 30 g | 30 g | 30 g |
| Удар (нерадни режим) | 50 g | 50 g | 50 g | 50 g |
| Emisije | CISPR 11 (IEC 61000-6-4): Група 1, Класа A | CISPR 11 (IEC 61000-6-4): Класа A | CISPR 11 (IEC 61000-6-4): Група 1, Класа A | CISPR 11 (IEC 61000-6-4): Класа A |
| ESD otpornost | IEC 61000-4-2: 6 kV контактни пражњења, 8 kV ваздушни пражњења | IEC 61000-4-2: 6 kV контактни пражњења, 8 kV ваздушни пражњења | IEC 61000-4-2: 6 kV контактни пражњења, 8 kV ваздушни пражњења | IEC 61000-4-2: 6 kV контактни пражњења, 8 kV ваздушни пражњења |
| Imunost na zračne RF smetnje | IEC 61000-4-3: 10V/m са 1 kHz синусоидним таласом 80% AM од 80…2000 MHz | IEC 61000-4-3: 10V/m са 1 kHz синусоидним таласом 80% AM од 80…2000 MHz | IEC 61000-4-3: 10V/m са 1 kHz синусоидним таласом 80% AM од 80…2000 MHz | IEC 61000-4-3: 10V/m са 1 kHz синусоидним таласом 80% AM од 80…2000 MHz |
| EFT/B imunost | IEC 61000-4-4: ±2kV на 5 kHz на комуникационим портовима | IEC 61000-4-4: ±2kV на 5 kHz на комуникационим портовима | IEC 61000-4-4: ±2kV на 5 kHz на комуникационим портовима | IEC 61000-4-4: ±2kV на 5 kHz на комуникационим портовима |
| Imunost na prenaponske impulse | IEC 61000-4-5: ±2 kV линија-земља (CM) на комуникационим портовима | IEC 61000-4-5: ±2 kV линија-земља (CM) на комуникационим портовима | IEC 61000-4-5: ±2 kV линија-земља (CM) на комуникационим портовима | IEC 61000-4-5: ±2 kV линија-земља (CM) на комуникационим портовима |
| Imunost na sprovedene RF smetnje | IEC 61000-4-6: 10V rms са 1 kHz синусоидним таласом 80% AM од 150 kHz…80 MHz | IEC 61000-4-6: 10V rms са 1 kHz синусоидним таласом 80% AM од 150 kHz…80 MHz | IEC 61000-4-6: 10V rms са 1 kHz синусоидним таласом 80% AM од 150 kHz…80 MHz | IEC 61000-4-6: 10V rms са 1 kHz синусоидним таласом 80% AM од 150 kHz…80 MHz |
