Product Description
Detalji proizvoda
Proizvođač: Allen-Bradley
Model/Broj dela: 1715-A2A
Opis: 1715 baza adaptera sa 2 slota
Tehničke specifikacije
Opšte informacije
|
Atribut |
Specifikacija |
|---|---|
|
Podržani moduli (maks.) |
24 po paru adaptera |
|
Model osnovne jedinice |
1715-A2A (baza adaptera sa 2 slota) |
|
Težina (približno) |
283 g (9.98 oz) |
Specifikacije napajanja
|
Parametar |
Specifikacija |
|---|---|
|
Opseg radnog napona |
18…32V DC |
|
1715-A2A ulazno napajanje |
Ukupno max 10.4 A / max 400 mA po slotu |
|
Napajanje za aplikacije otporne na greške |
Manje od 3,2 A |
|
Rasipanje snage |
8 W max, po adapteru |
|

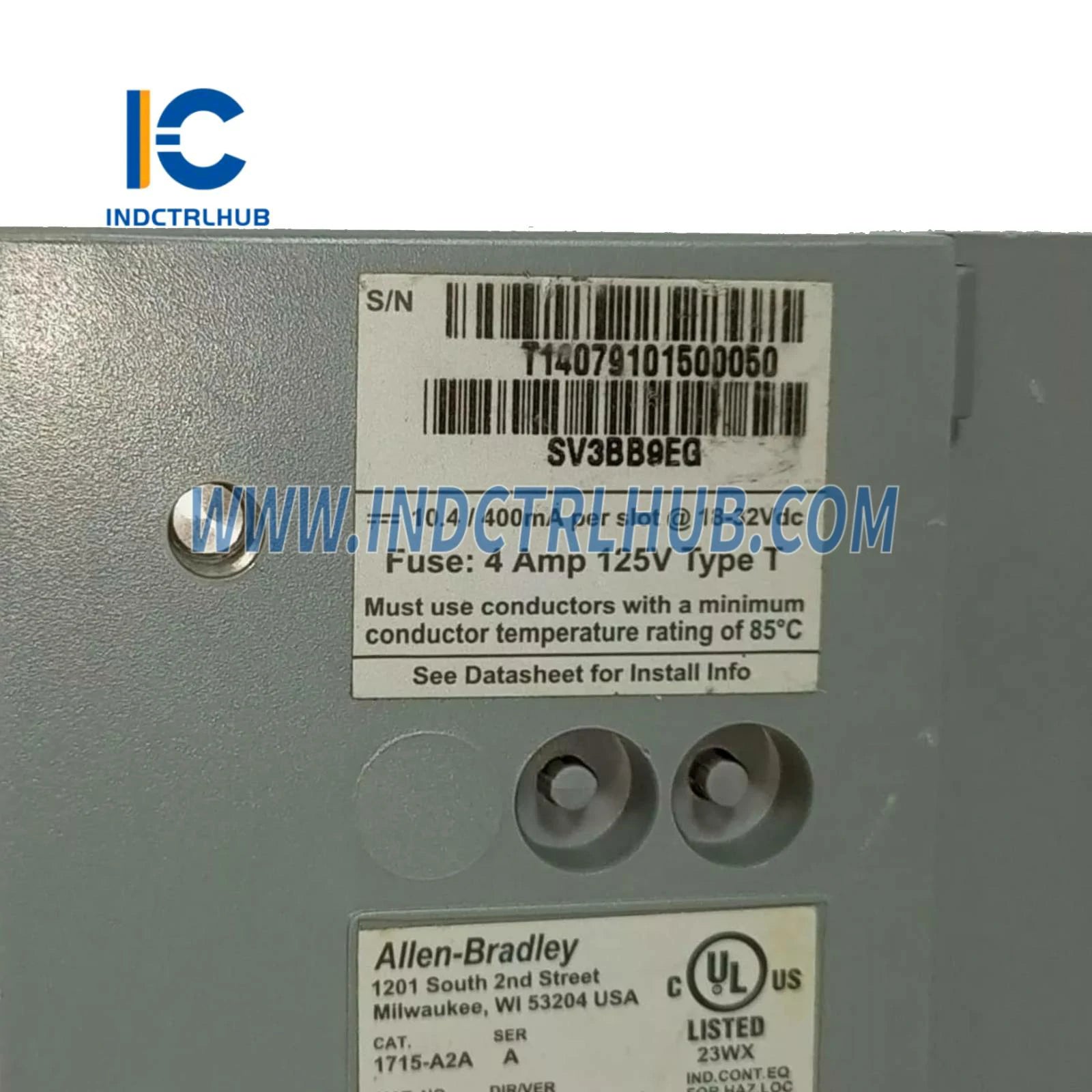

Tip osigurača |
4 A, 125V, tip T |
Izolacioni napon
|
Parametar |
Specifikacija |
|---|---|
|
Ethernet portovi prema leđnoj ploči i DC naponskim portovima |
50V (kontinuirano), osnovni tip izolacije |
|
Test tipa izolacije |
500V AC na 60s |
|
Ostale napomene o izolaciji |
Nema izolacije između pojedinačnih Ethernet portova ili između DC naponskih portova |
Спецификације ожичења
|
Parametar |
Specifikacija |
|---|---|
|
Kategorija ožičenja |
2 - na napojnim priključcima, 2 - na komunikacionim priključcima |
|
1715-A2A DC napajanje veze |
Pojedinačni 2,5 mm² (12 AWG) čvrsti ili višestruki bakarni vodič, ocenjen na 85°C (185°F) ili više, dužina ljuštenja 7 mm (9/32 inča) |
|
1715-A2A Zemaljska veza |
4 mm² (10 AWG) min |
|
1715-A2A Ethernet veze |
Zaštićeni RJ45 konektor (IEC60603-7), 2-parni ili 4-parni zaštićeni kabl kategorije 5e (TIA 568-B.1) ili zaštićeni kabl kategorije 5 (ISO/IEC 24702) |
Okolne ocene
|
Parametar |
Specifikacija |
|---|---|
|
Severnoamerički temperaturni kod |
T4 |
|
IEC temperaturni kod |
T4 |
|
Ocena tipa kućišta |
Nema (otvoreni tip) |
