Product Description
Detalji o proizvodu

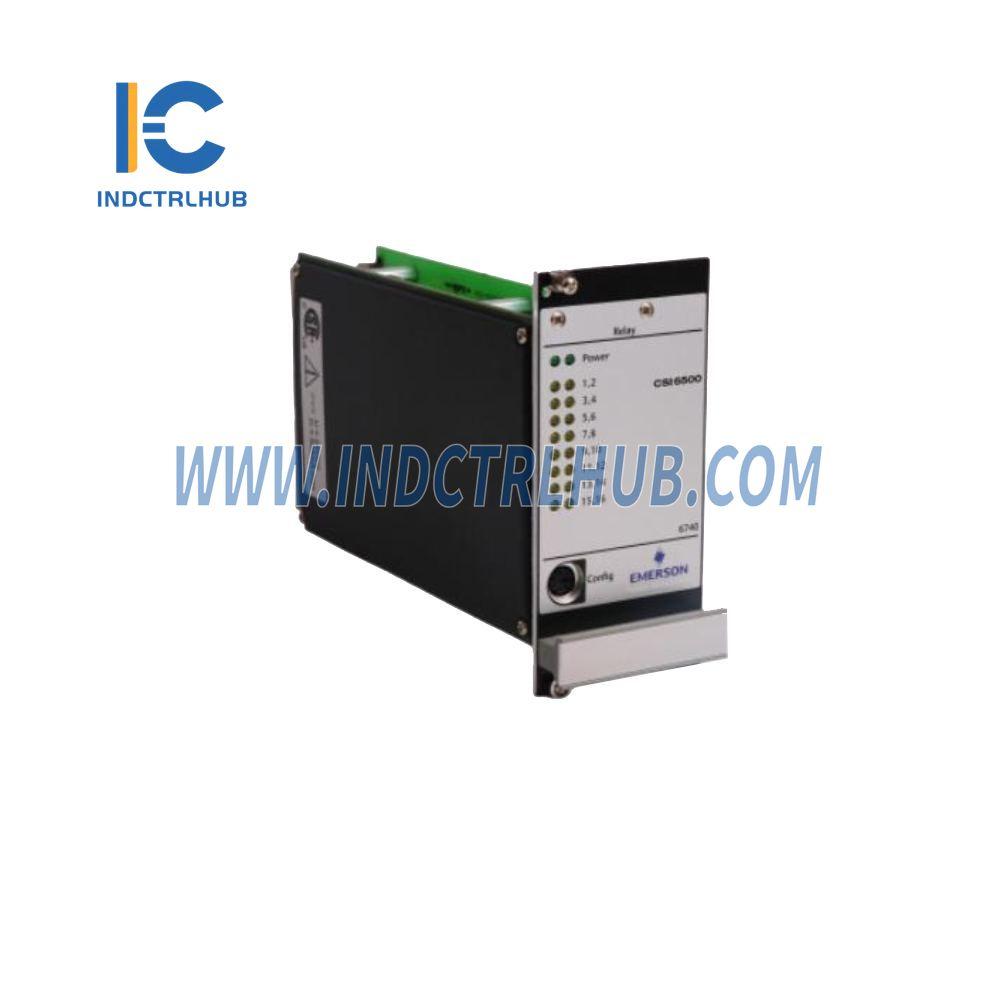

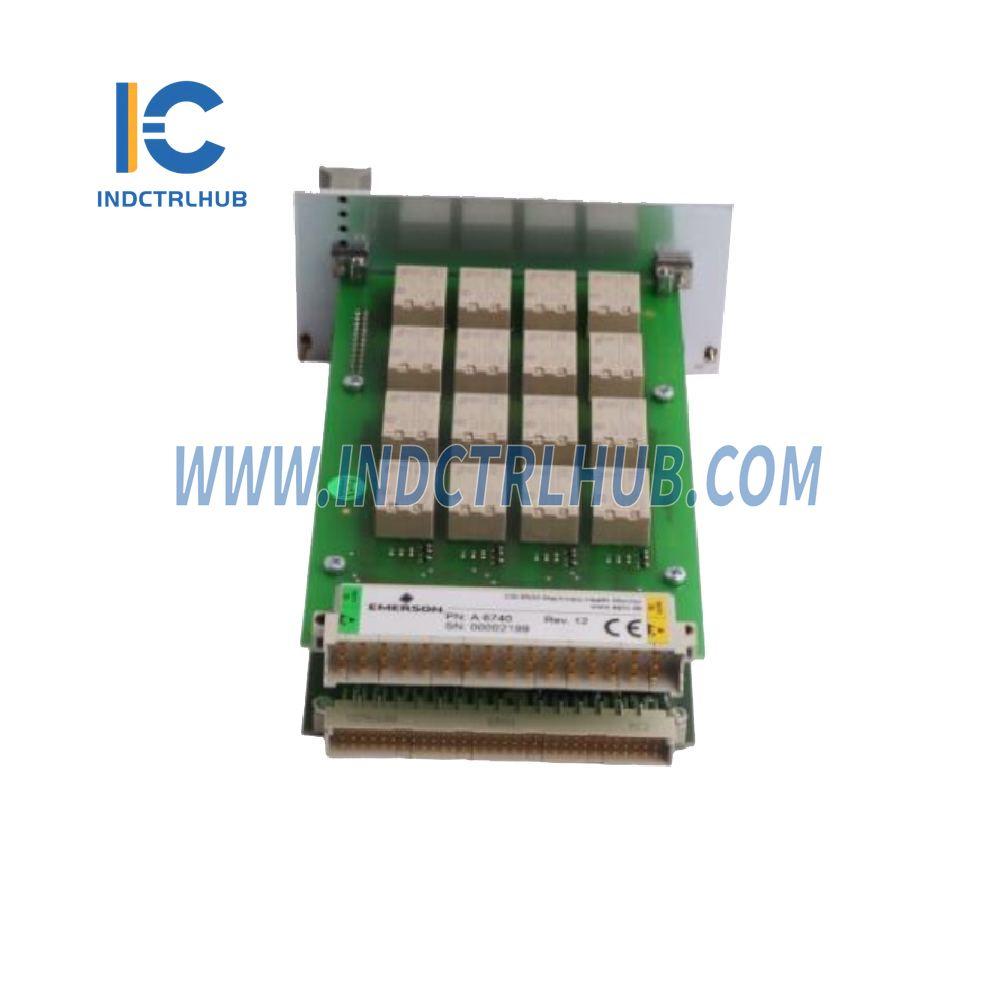

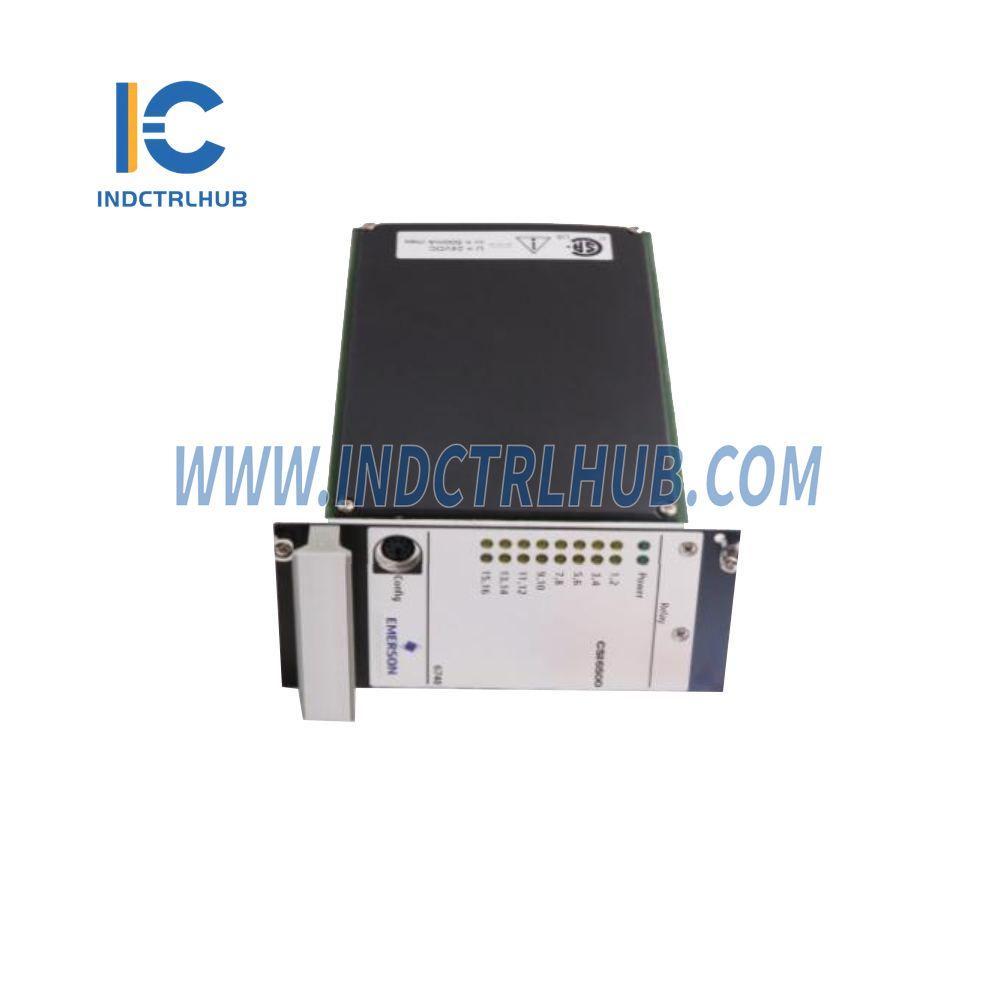

Proizvođač: Emerson
Model/Broj dela: A6740
Opis: Specifikacije modula releja sa 16 kanala izlaza
Izlaz podataka
| Parametar | Specifikacija |
|---|---|
| Releji | Redundantni relej podesiv Mehanički releji prema API 670 specifikaciji Kontrolni napon: 13–32 VDC Opterećenje kontakta: 48 V, 1 A Normalno otvoren ili normalno zatvoren, birljivo Normalno aktiviran ili normalno neaktiviran, birljivo Jednopolni, dvostruki preklopnik (SPDT) |
| Logika | Redundantni relej podesiv: Isključeno, AND, OR, 2 od 3, AND AND OR Do 30 logičkih izraza definisanih po modulu |
| Ulazi | 60 ulaza tipa: - Čišćenje kanala (broj slota), kanal 1 i 2 - Upozorenje (broj slota), kanal 1 i 2 - Opasnost (broj slota), kanal 1 i 2 |
| Izlazi | Relej 1–16 |
| Vremensko odlaganje | 0–30 sekundi |
| Ručka | Lako uklonjiva kartica sa pločicom za identifikaciju modula |
Okoliš, Opšte
- Modul: IP 00, DIN 40050
- Prednja ploča: IP 20, DIN 40050
- Klima: DIN 40040 klasa KTF
- Radna temperatura: 0°–65°C (32°–149°F)
- Temperatura za skladištenje i transport: -40°–70°C (-40°–158°F)
- Relativna vlažnost: 5–95%, bez kondenzacije
Vibracije
-
Vibracije i ubrzanje:
- IEC 68-2, deo 6
- 0.15 mm, 10–55 Hz
- 19.6 mm/s², 55–150 Hz
Udari
-
Trajanje udara:
- IEC 68-2, deo 29
- 98 m/s² (9.98 g vrh), 16 ms
Otpornost na EMC
- EN50081-1 / EN50082-2
Potrošnja energije
- Maks. 6 W
Konfiguracija
- Zaštićeno lozinkom
Dimenzije
| Parametar | Specifikacija |
|---|---|
| Format | PCB/EURO format kartice: DIN 41494, 100 x 160 mm (3.937 x 6.300 in) |
| Širina | 60 mm (2.362 in) (12 TE) |
| Visina | 128.4 mm (5.055 in) (3 HE) |
| Dužina | 160 mm (6.300 in) |
| Net težina | Približno 320 g (0.705 lbs) |
| Bruto težina | Približno 450 g (0.992 lbs) (uključujući standardno pakovanje) |
| Zapremina pakovanja | Približno 2.5 dm³ (0.08 ft³) |
