Product Description
Detalji proizvoda

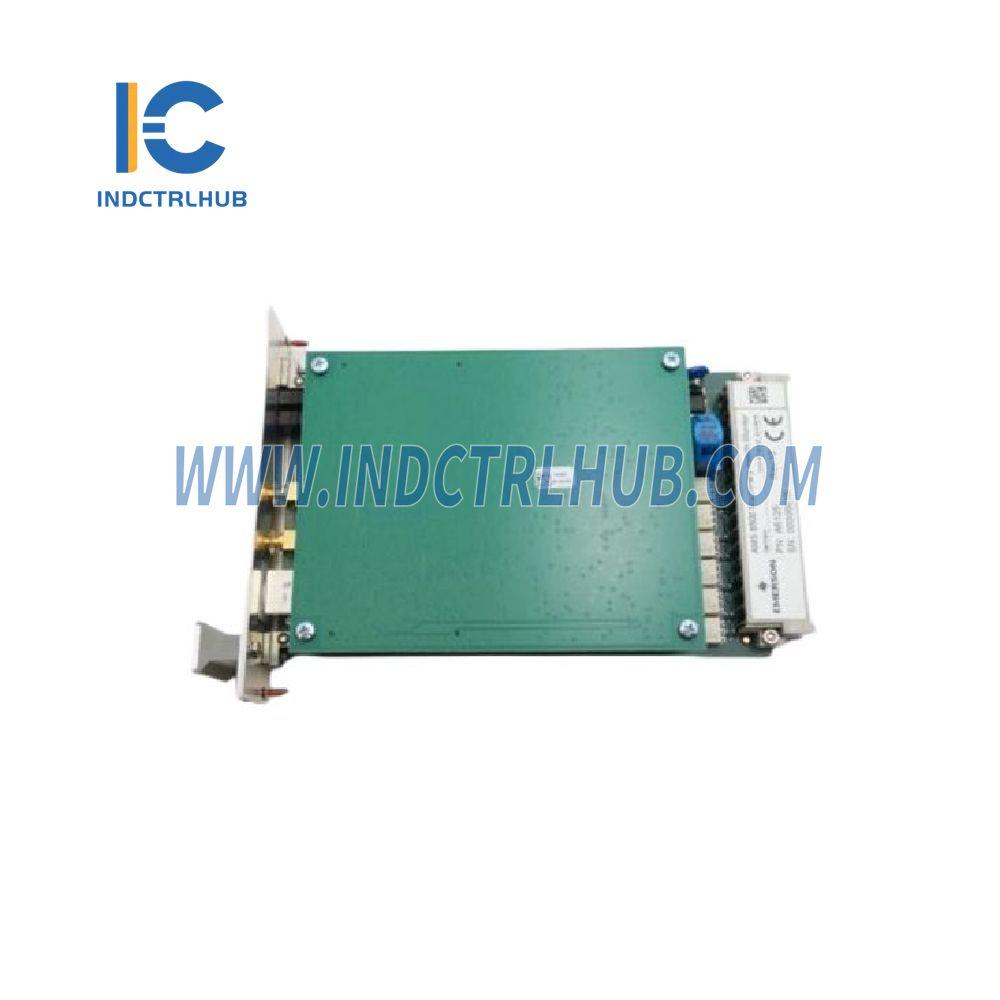

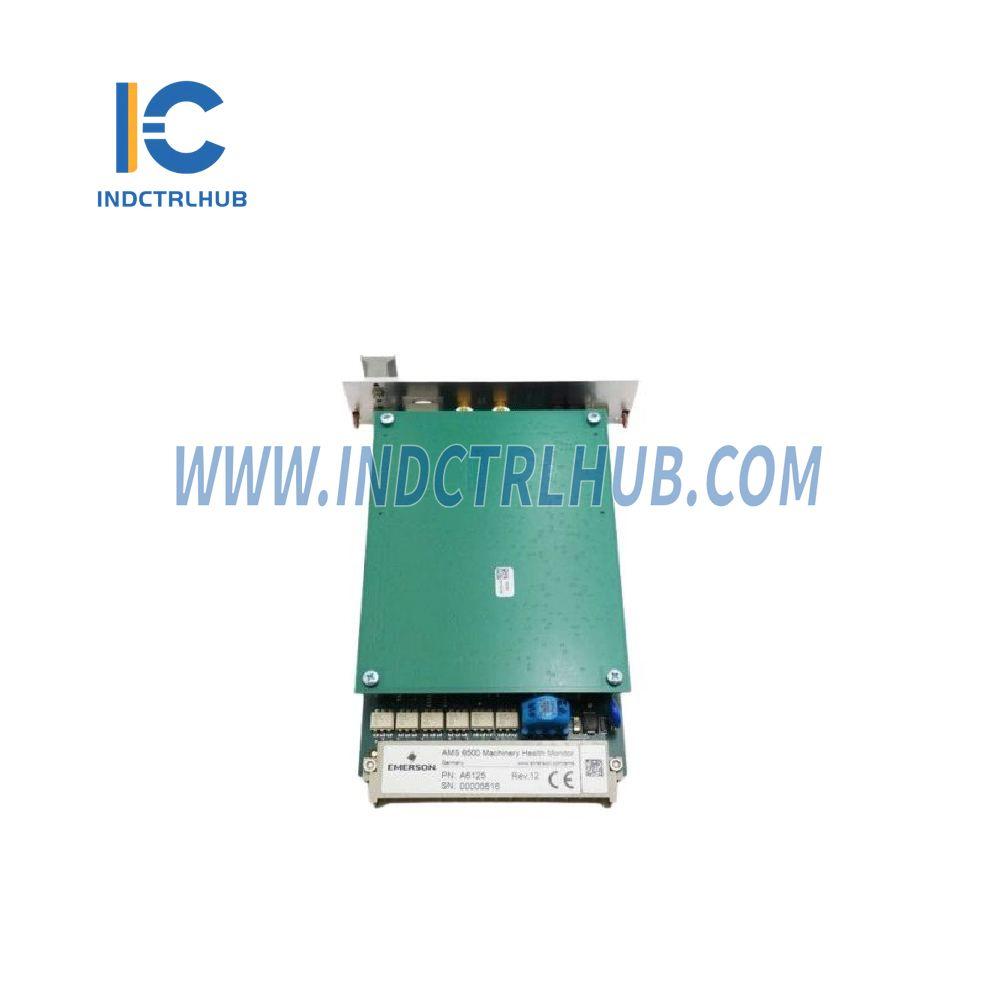

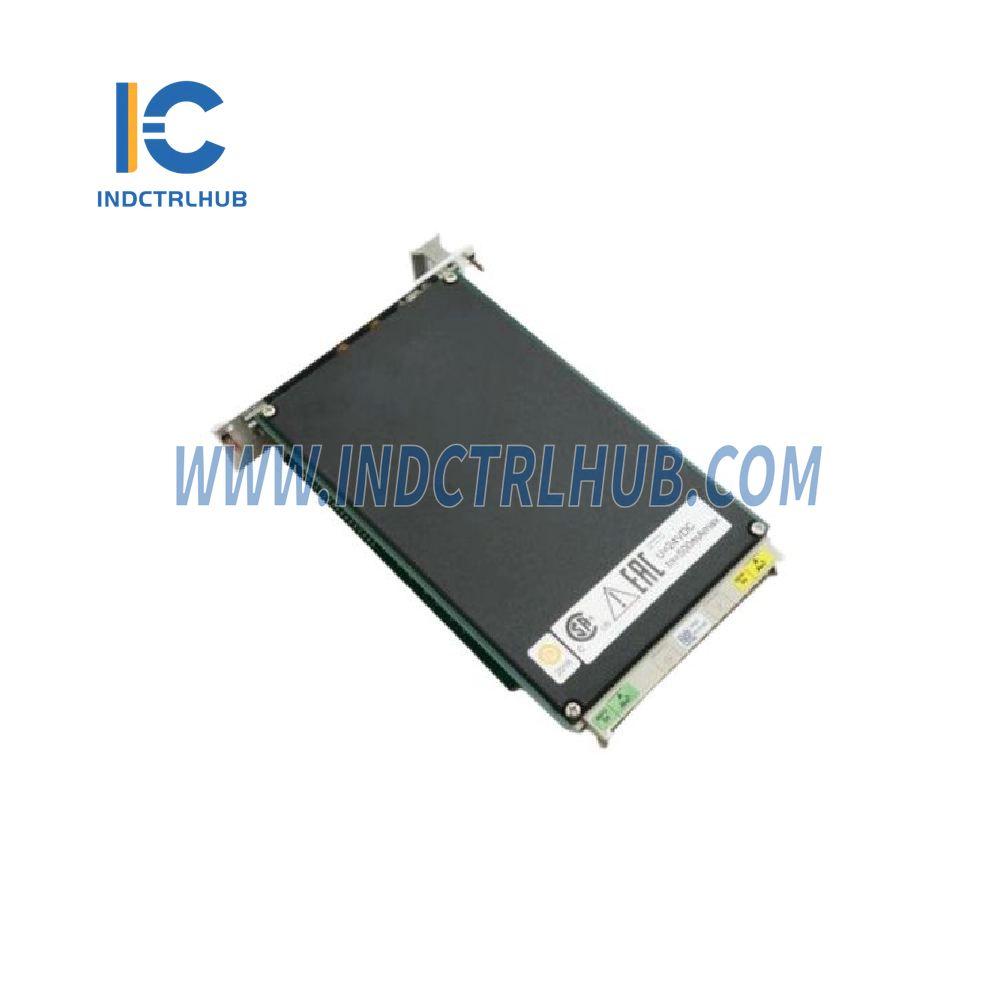

Proizvođač: Emerson
Model/Broj dela: A6125
Opis: Monitor zdravlja mašina
Ulazi pretvarača
| Parametar | Specifikacija |
|---|---|
| Broj ulaza | Dva, nezavisna, diferencijalna ulaza |
| Tip ulaza | Piezolektrični (akcelerometar ili velometar) |
| Ulazni otpor | >100 kΩ |
| Opseg ulaznog napona | -5 do +15 VDC |
| Opseg ulaznog napona signala |
6125/00: 311 - 9500 mV od vrha do vrha 6125/10: 16 - 450 mV od vrha do vrha (specijalni senzor za visoke temperature) |
| Opseg ulazne frekvencije (Akcelerometar) | Visoki: 30 - 8000 Hz Srednji: 10 - 2000 Hz Niski: 6 - 1000 Hz |
| Opseg ulazne frekvencije (Velometar) | Visoki: 10 - 2000 Hz Srednje: 6 - 1500 Hz Nisko: 2 - 250 Hz |
| Napajanje senzora | Akcelerometar, konstantna struja, 2 - 8 mA, 30 VDC |
| Konfigurisani parametri | Opseg merenja RMS ili od nule do vrha Osetljivost Upozorenje i opasnost Frekventni opsezi filtera |
| Napajanje senzora | Posebno baferisano napajanje senzora Galvanski odvojeno od svih sistemskih napona i napajanja sistema Zaštićeno od otvorenog i kratkog spoja |
Okoliš, Opšte
- Modul: IP 00, DIN 40050
- Prednja ploča: IP 21, DIN 40050
- Klima: DIN 40040 klasa KTF
- Radna temperatura: 0° - 65°C (32° - 149°F)
- Temperatura skladištenja: -30° - 85°C (-22° - 185°F)
- Relativna vlažnost: 5 - 95%, bez kondenzacije
Vibracije
- IEC 68-2, deo 6
- 0,15 mm, 10 - 55 Hz
- 19,6 mm/s², 55 - 150 Hz
Udar
- IEC 68-2, deo 29
- 98 m/s² vrh, 16 ms
EMC otpornost
- EN50081-1 / EN50082-2
Potrošnja energije
- Maks. 6 W, 250 mA pri 24 VDC
Konfiguracija
- Zaštićeno lozinkom
Dimenzije
| Parametar | Specifikacija |
|---|---|
| Format | PCB/EURO format kartice: DIN 41494, 100 x 160 mm (3,937 x 6,300 in) |
| Širina | 30,0 mm (1,181 in) (6 TE) |
| Visina | 128,4 mm (5,055 in) (3 HE) |
| Dužina | 160,0 mm (6,300 in) |
| Neto težina | Približno 320 g (0,705 lbs) |
| Bruto težina | Približno 450 g (0,992 lbs) (uključujući standardno pakovanje) |
| Zapremina pakovanja | Približno 2,5 dm³ (0,08 ft³) |
Zahtevi za prostor
- Zahteva 1 slot
- 14 modula stane u svaki 19" ormar
