Product Description

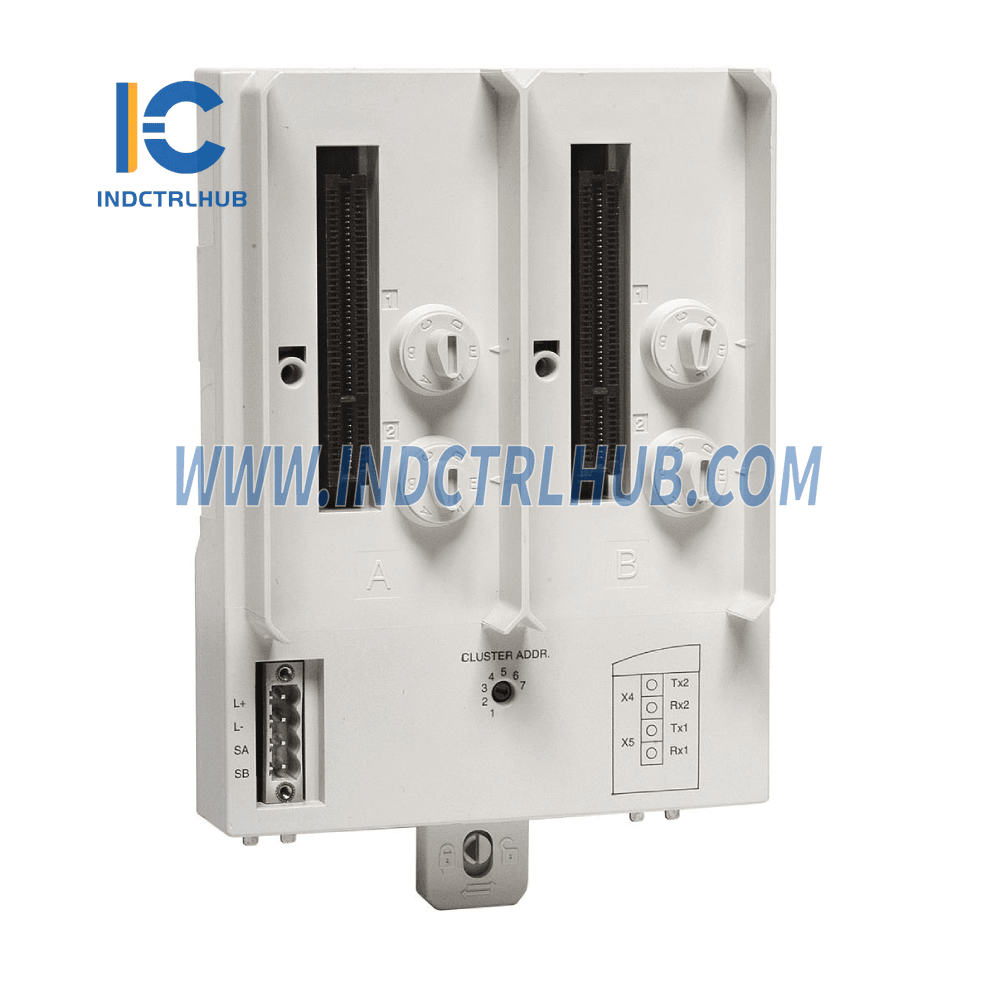

ABB TU841 Module Termination Unit (MTU)
TU841 je Module Termination Unit (MTU) posebno dizajniran za redundantne konfiguracije Optical ModuleBus Modem TB840/TB840A. Omogućava jednu vezu za neredundantne I/O module, istovremeno obezbeđujući pouzdanost, fleksibilnost i jednostavnost instalacije kroz svoje zaključavanje i podešavanje adresa.
Ključne karakteristike i prednosti
-
Podešavanje adrese klastera:
- Opremljen rotacionim prekidačem za podešavanje adresa klastera (1–7).
-
Mehaničko zaključavanje:
- Sprečava umetanje pogrešnih tipova modula.
- Konfigurisano pomoću šrafcigera, sa 36 mogućih kombinacija.
-
ModuleBus konekcija:
- Jedna veza za laku integraciju.
-
Robusni dizajn:
- Mehanizam za zaključavanje za montažu na DIN šinu obezbeđuje sigurno zaključavanje i uzemljenje.
- Kompatibilno sa vertikalnim ili horizontalnim orijentacijama montaže.
Tehničke specifikacije
| Atribut | Detalji |
|---|---|
| Broj artikla | 3BSE020848R11 |
| Komunikacioni protokol | ModuleBus |
| Redundancija | Da (Redundantni TB840/TB840A sa jednim I/O) |
| Ulazna snaga | 24 V d.c (19.2–30 V) |
| Raspodela struje | - 5 V: 1.5 A |
| - 24 V: 1.5 A | |
| Rasipanje snage | 2.0 W |
| Izolacioni napon | 50 V |
| Dielektrični test napon | 500 V a.c |
| Opcije mehaničkog ključa | 36 kombinacija |
| Podržane veličine žica | Čvrsto: 0.2–2.5 mm², Liveno: 0.2–2.5 mm² |
| Obrtni moment za ožičenje | Preporučeno: 0.5 Nm |
Detalji o zaštiti životne sredine i sertifikaciji
| Atribut | Detalji |
|---|---|
| Radna temperatura | 0 do +55 °C (+32 do +131 °F) |
| Temperatura skladištenja | -40 do +70 °C (-40 do +158 °F) |
| Relativna vlažnost | 5–95% (bez kondenzacije) |
| Zaštita od prodora | IP20 (IEC 60529) |
| Usklađenost | - CE Oznaka |
| Safety Standards | - EN 61010-1, UL 61010-1
| - EN 61010-2-201, UL 61010-2-201 |
| Hazardous Location Approvals | - cULus Class 1 Zone 2
| - ATEX Zona 2 |
| Marine Certifications | ABS, BV, DNV-GL, LR |
Mehanički detalji
| Atribut | Vrednost |
|---|---|
| Širina | 124 mm (4,88 in.) |
| Visina | 186 mm (7,32 in.) |
| Dubina | 47 mm (1,85 in.) |
| Težina | 0,45 kg (0,99 lbs.) |
Aplikacije i slučajevi upotrebe
TU841 je idealan za:
- Povezivanje TB840/TB840A sa neredundantnim I/O sistemima.
- Industrijski sistemi koji zahtevaju sigurnu ModuleBus integraciju.
- Obezbeđivanje robusnih veza sa mehaničkim ključem i rotacionim adresiranjem klastera.
