3ADT309900R1 | ABB AMC-DC kontrolna ploča

Količina

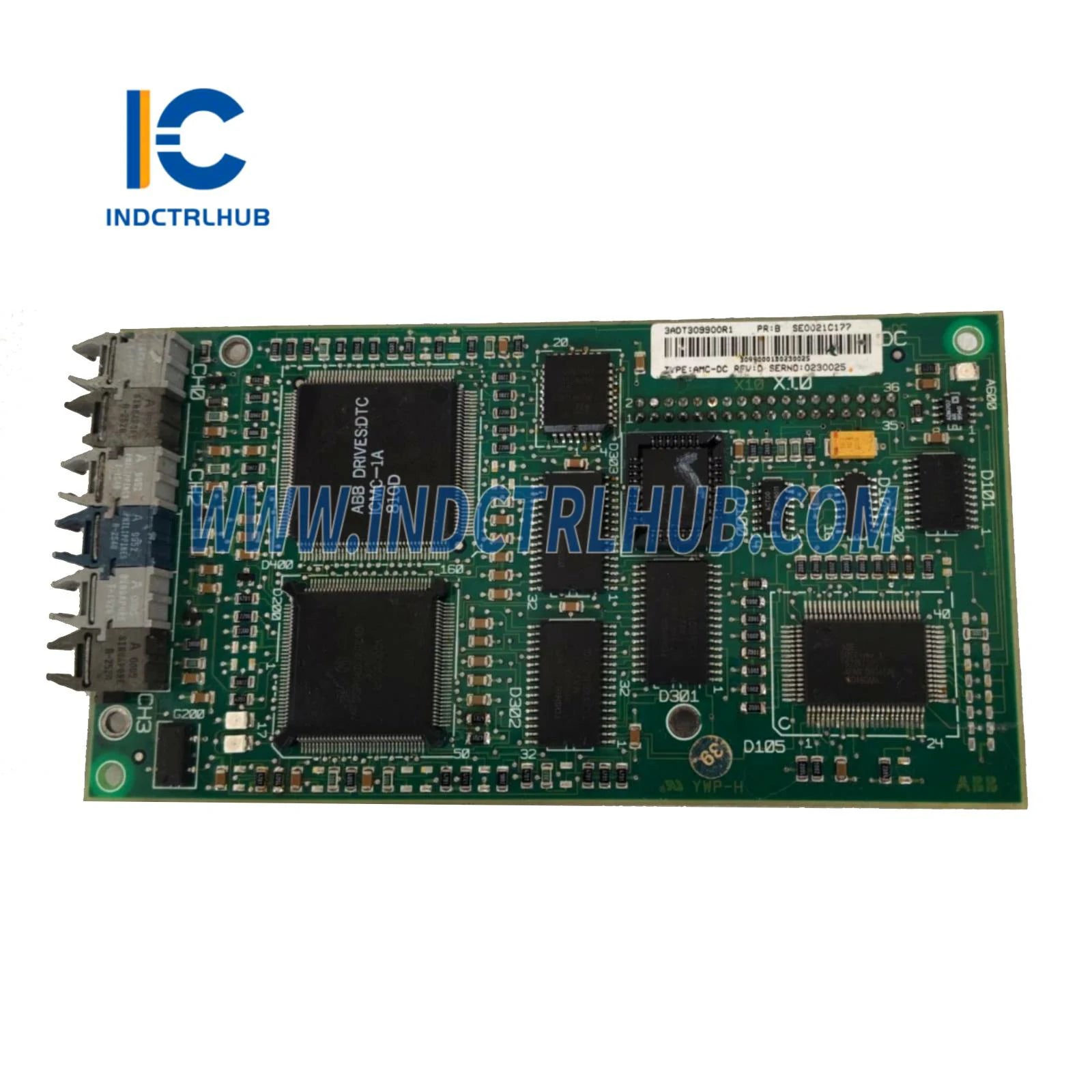

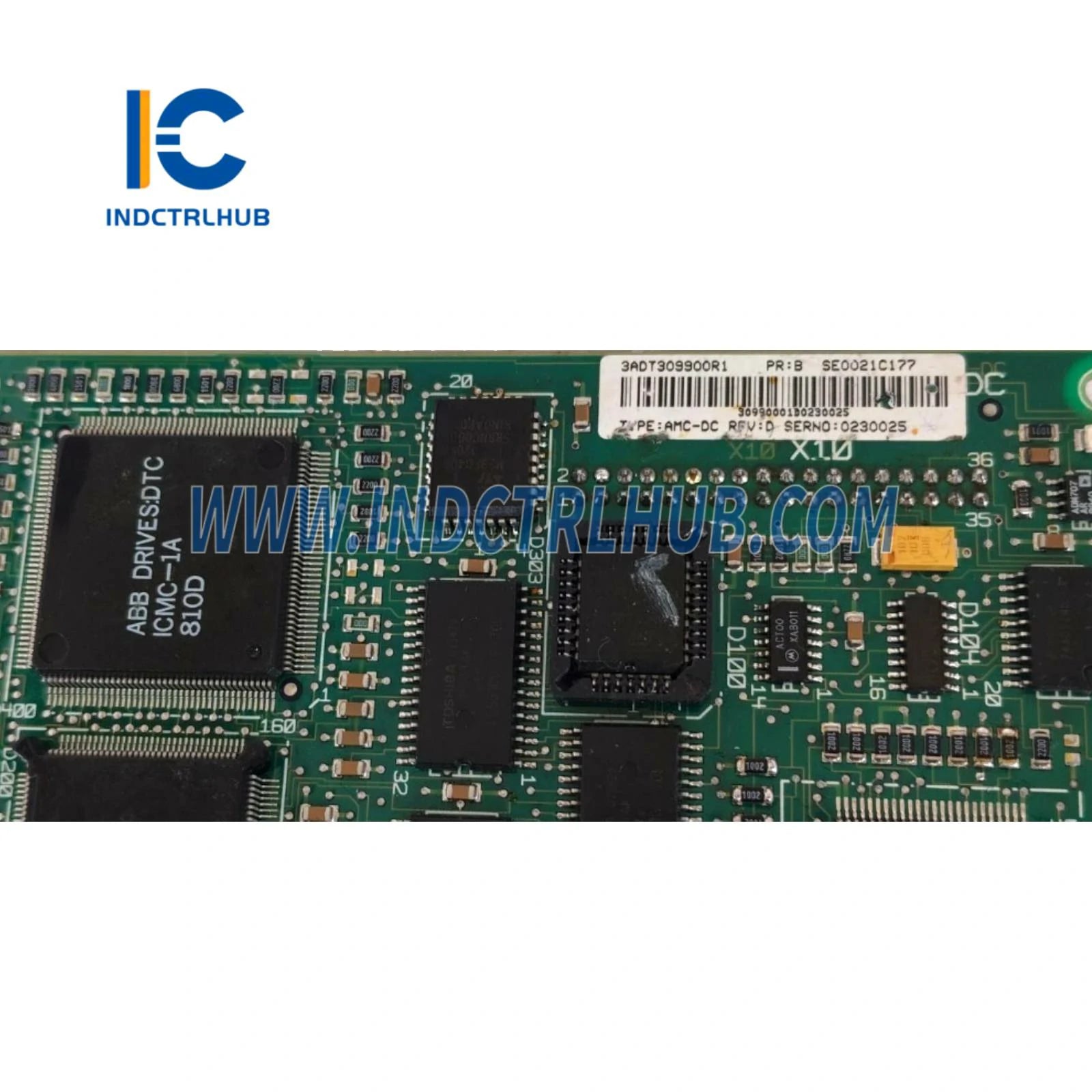

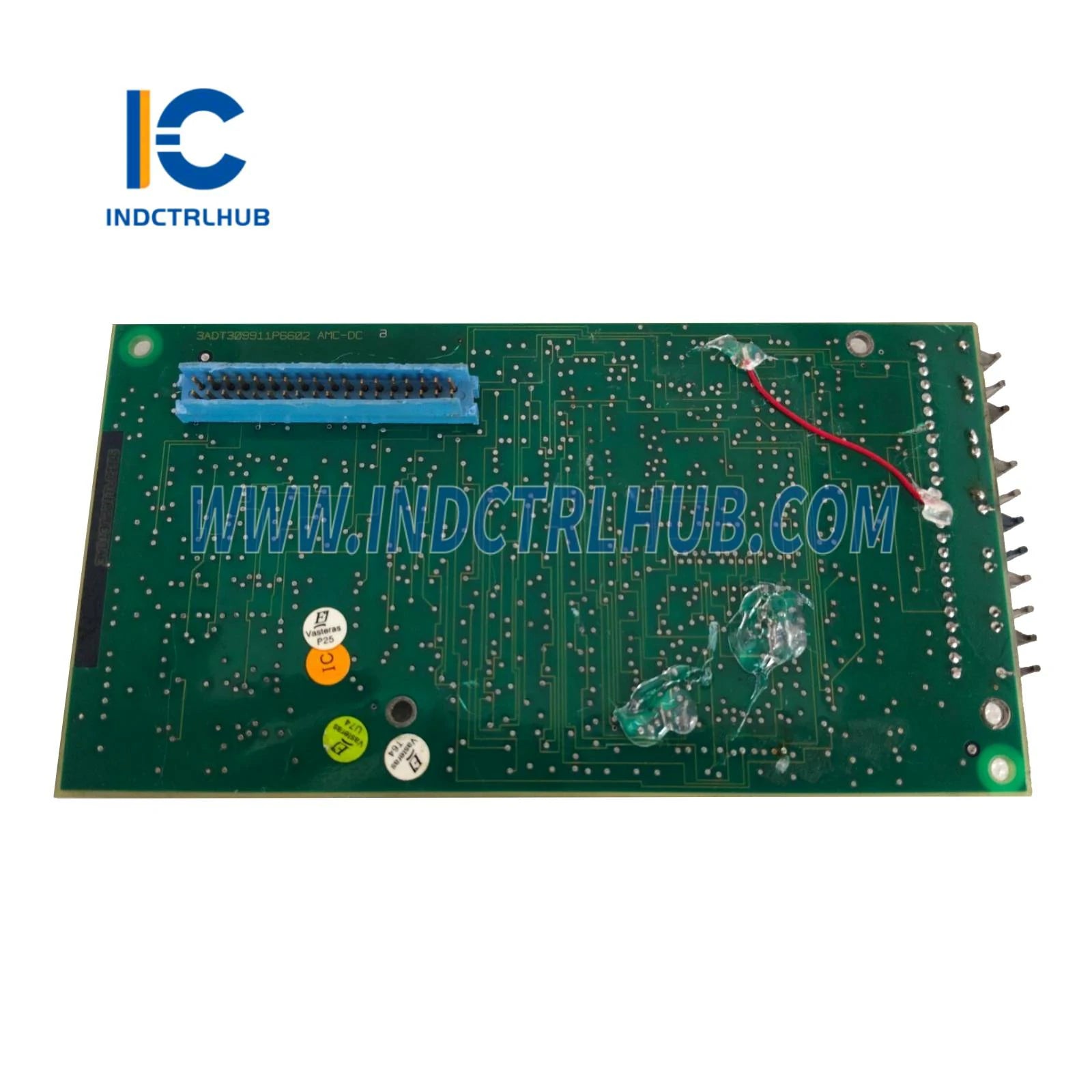

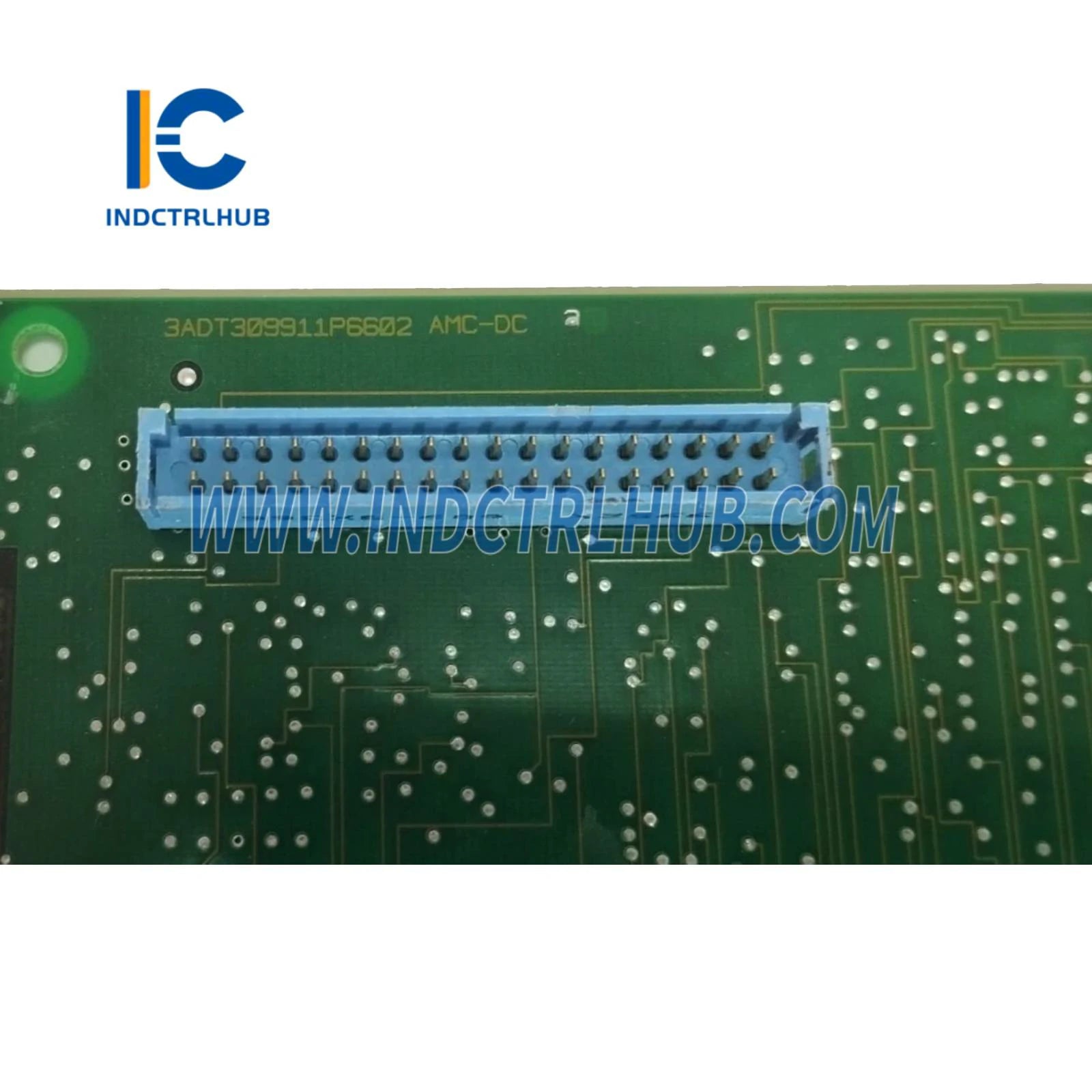

ABB AMC-DC 3ADT309900R1 kontrolna ploča

ABB AMC-DC, sa brojem dela 3ADT309900R1, je kontrolna ploča dizajnirana za upotrebu u ABB DCS800 seriji DC pogona. Ova ploča služi kao ključna komponenta za kontrolu i nadzor rada DC motora u industrijskim primenama, pružajući preciznu kontrolu brzine i obrtnog momenta. Široko se koristi u industrijama kao što su prerada metala, proizvodnja celuloze i papira, rudarstvo i rukovanje materijalom, gde se DC pogoni koriste za visokoperformansnu kontrolu motora. AMC-DC ploča je poznata po svojoj pouzdanosti, naprednim kontrolnim mogućnostima i besprekornoj integraciji sa ABB sistemima pogona.

3ADT309900R1 (AMC-DC) ima sledeće specifikacije zasnovane na industrijskim izvorima i ABB dokumentaciji:

Specifikacija	Detalji
Model/Broj dela	3ADT309900R1
Oznaka	AMC-DC
Proizvođač	ABB
Opis	Kontrolna ploča za DCS800 DC pogone
Serija	DCS800
Funkcija	Kontroliše i nadgleda rad DC motora (brzina, obrtni moment i dijagnostika)
Ulazni signali	Analogno: 0/4–20 mA, ±10 V Digitalno: Binarni ulazi za kontrolne signale
Izlazni signali	Analogno: 0/4–20 mA, ±10 V Digitalno: Relejni izlazi za status i greške
Kontrolni algoritmi	Napredna kontrola brzine i obrtnog momenta, slabljenje polja, PID kontrola
Komunikacioni interfejsi	Podržava ABB komunikacione protokole za pogone (npr. DDCS) Opcionalno: PROFIBUS, DeviceNet, Modbus preko adapter modula
Kompatibilnost	ABB DCS800 serija DC pogona, kompatibilno sa SDCS-CON-4 kontrolnom platformom
Napajanje	Napajanje preko DCS800 pogona (obično 24 VDC interno)
Potrošnja energije	Približno 5–10 W
Specifikacije okoline	Radna temperatura: 0°C do +55°C (32°F do +131°F) Temperatura skladištenja: -40°C do +70°C (-40°F do +158°F) Relativna vlažnost: 5% do 95% bez kondenzacije Vibracije: u skladu sa IEC 60068-2-6
Kućište	IP20 (ugrađeno unutar DCS800 pogona ili upravljačkog ormara)
Dimenzije	Približno 200 mm (V) x 100 mm (Š) x 20 mm (D)
Težina	Približno 0,3–0,5 kg
Montaža	Uključuje se u namenski slot na upravljačkoj jedinici DCS800 pogona
Sertifikati	CE, UL, CSA, u skladu sa IEC 61800-5-1 standardima

ABB AMC-DC, sa brojem dela 3ADT309900R1, je kontrolna ploča dizajnirana za upotrebu u ABB DCS800 seriji DC pogona. Ova ploča služi kao ključna komponenta za kontrolu i nadzor rada DC motora u industrijskim primenama, pružajući preciznu kontrolu brzine i obrtnog momenta. Široko se koristi u industrijama kao što su prerada metala, proizvodnja celuloze i papira, rudarstvo i rukovanje materijalom, gde se DC pogoni koriste za visokoperformansnu kontrolu motora. AMC-DC ploča je poznata po svojoj pouzdanosti, naprednim kontrolnim mogućnostima i besprekornoj integraciji sa ABB sistemima pogona.

3ADT309900R1 (AMC-DC) ima sledeće specifikacije zasnovane na industrijskim izvorima i ABB dokumentaciji:

Specifikacija	Detalji
Model/Broj dela	3ADT309900R1
Oznaka	AMC-DC
Proizvođač	ABB
Opis	Kontrolna ploča za DCS800 DC pogone
Serija	DCS800
Funkcija	Kontroliše i nadgleda rad DC motora (brzina, obrtni moment i dijagnostika)
Ulazni signali	Analogno: 0/4–20 mA, ±10 V Digitalno: Binarni ulazi za kontrolne signale
Izlazni signali	Analogno: 0/4–20 mA, ±10 V Digitalno: Relejni izlazi za status i greške
Kontrolni algoritmi	Napredna kontrola brzine i obrtnog momenta, slabljenje polja, PID kontrola
Komunikacioni interfejsi	Podržava ABB komunikacione protokole za pogone (npr. DDCS) Opcionalno: PROFIBUS, DeviceNet, Modbus preko adapter modula
Kompatibilnost	ABB DCS800 serija DC pogona, kompatibilno sa SDCS-CON-4 kontrolnom platformom
Napajanje	Napajanje preko DCS800 pogona (obično 24 VDC interno)
Potrošnja energije	Približno 5–10 W
Specifikacije okoline	Radna temperatura: 0°C do +55°C (32°F do +131°F) Temperatura skladištenja: -40°C do +70°C (-40°F do +158°F) Relativna vlažnost: 5% do 95% bez kondenzacije Vibracije: u skladu sa IEC 60068-2-6
Kućište	IP20 (ugrađeno unutar DCS800 pogona ili upravljačkog ormara)
Dimenzije	Približno 200 mm (V) x 100 mm (Š) x 20 mm (D)
Težina	Približno 0,3–0,5 kg
Montaža	Uključuje se u namenski slot na upravljačkoj jedinici DCS800 pogona
Sertifikati	CE, UL, CSA, u skladu sa IEC 61800-5-1 standardima
