Product Description
Detalji proizvoda
| Parametar | Detalji |
|---|---|
| Proizvođač | ABB |
| Model/Broj dela | DIS0016 2RCA025342A0001H |
| Opis | LHMI modul za prednju ploču |
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dela | DIS0016 2RCA025342A0001H |

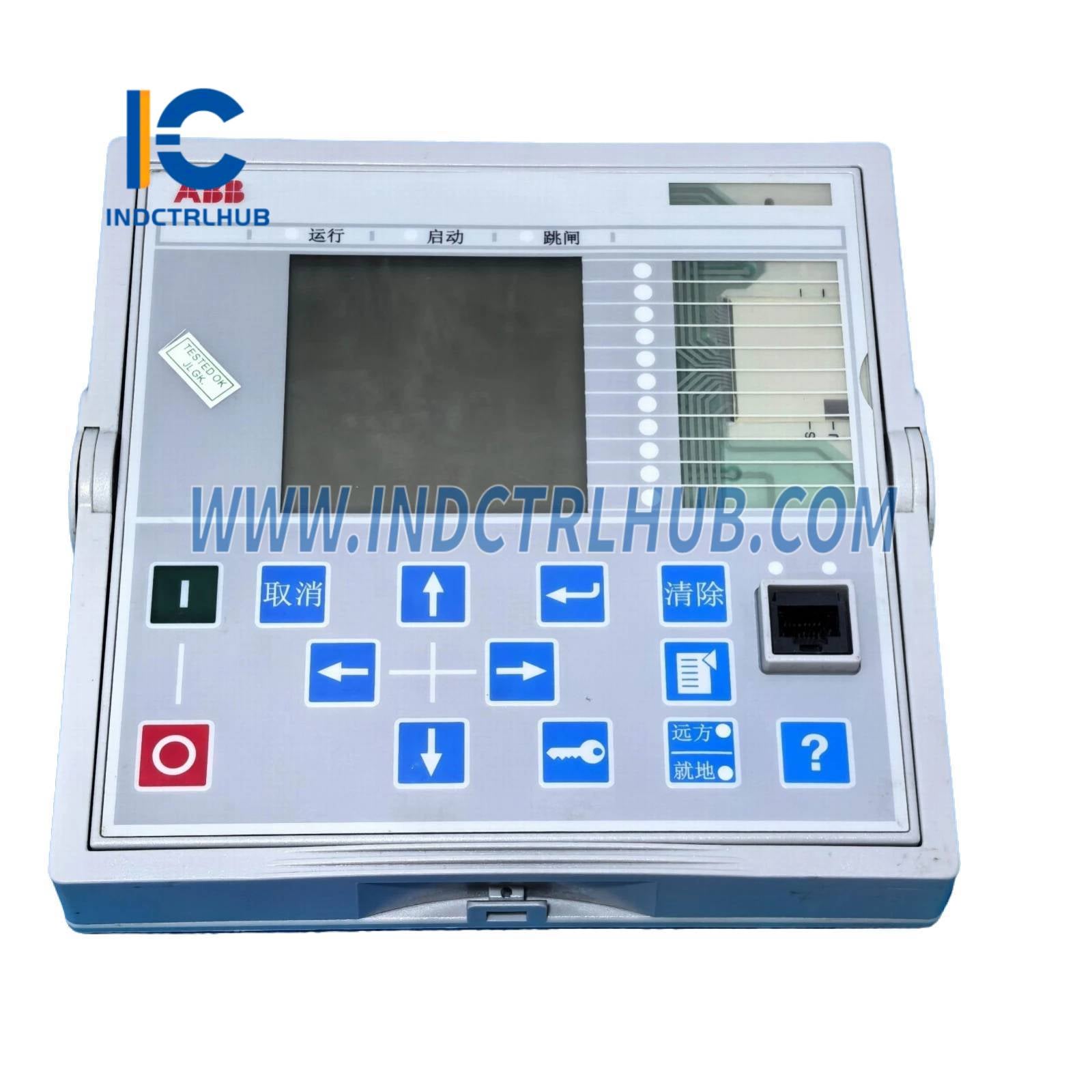

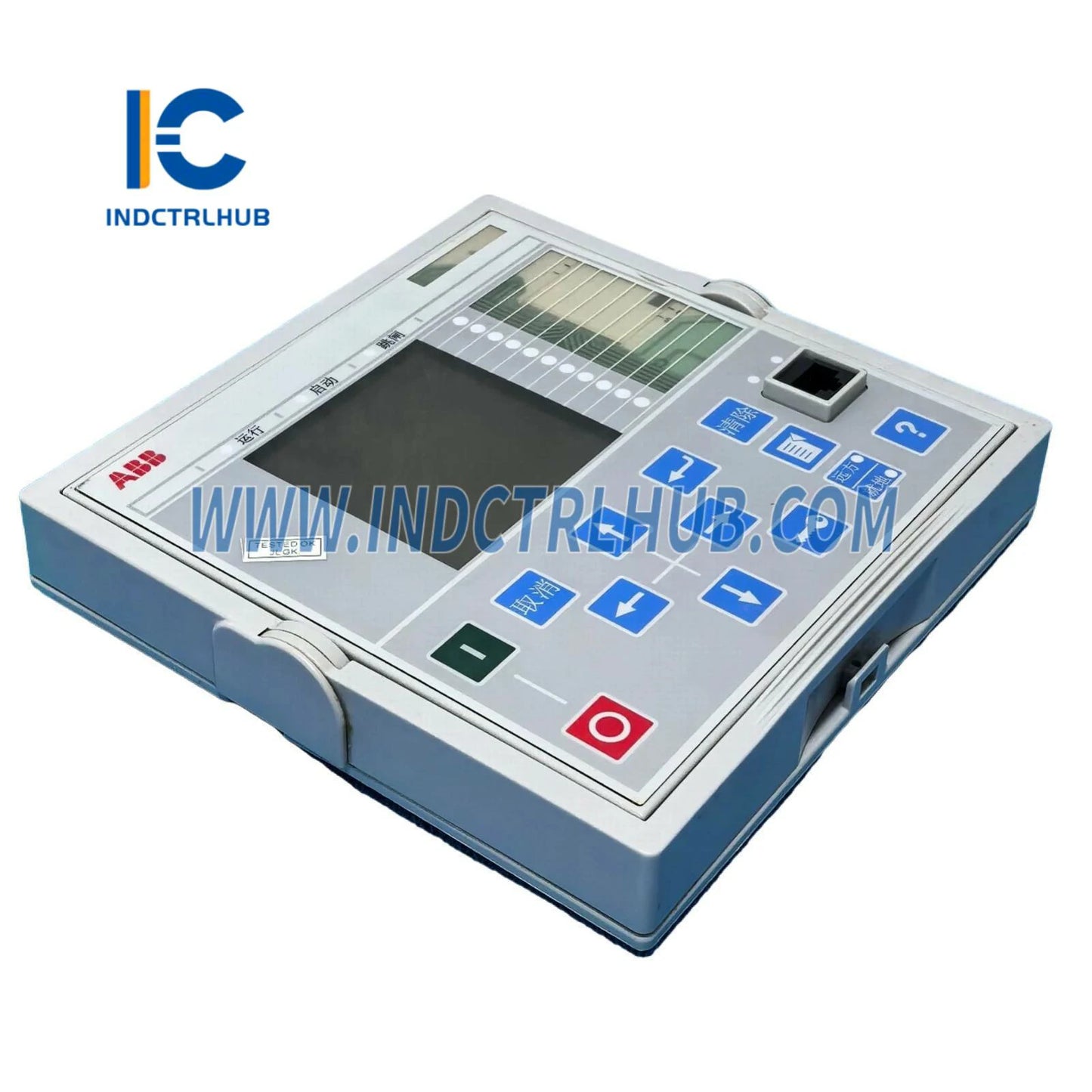

| Naziv proizvoda | DIS0016 Lokalni interfejs čovek-mašina (LHMI) |
| Primena | Interfejs čovek-mašina na prednjoj ploči za zaštitne releje u srednjenaponskim distributivnim mrežama |
| Kompatibilnost | Dizajnirano za ABB Relion seriju releja uključujući REF615, REM615 i RET615 |
| Funkcija | Omogućava lokalnu vizualizaciju merenja, alarma, događaja i kontrolnih operacija; podržava HMI interakciju za konfiguraciju i nadzor |
Funkcionalne specifikacije
| Parametar | Detalji |
|---|---|
| Tip prikaza | LCD grafički displej sa pozadinskim osvetljenjem |
| Rezolucija | 320 x 240 piksela |
| Korisnički interfejs | Navigacija preko tastature; podrška za više jezika |
| Povezivost | Integrisano sa relejem putem unutrašnje magistrale; podržava prednji USB za konfiguraciju |
| Napajanje | Napajanje iz releja (24-250 V DC/AC) |
| Radni temperaturni opseg | -25°C do +55°C |
| Dimenzije | 177 mm x 177 mm x 144 mm (odgovara 4U 19" ormaru) |
| Montaža | Montaža prednje ploče na kućište releja |
| Karakteristike zaštite | IP54 prednja zaštita; elektromagnetna kompatibilnost |
| Usklađenost sa standardima | IEC 60255, CE, UL, CSA |
