Product Description
Detalji proizvoda
- Proizvođač: ABB

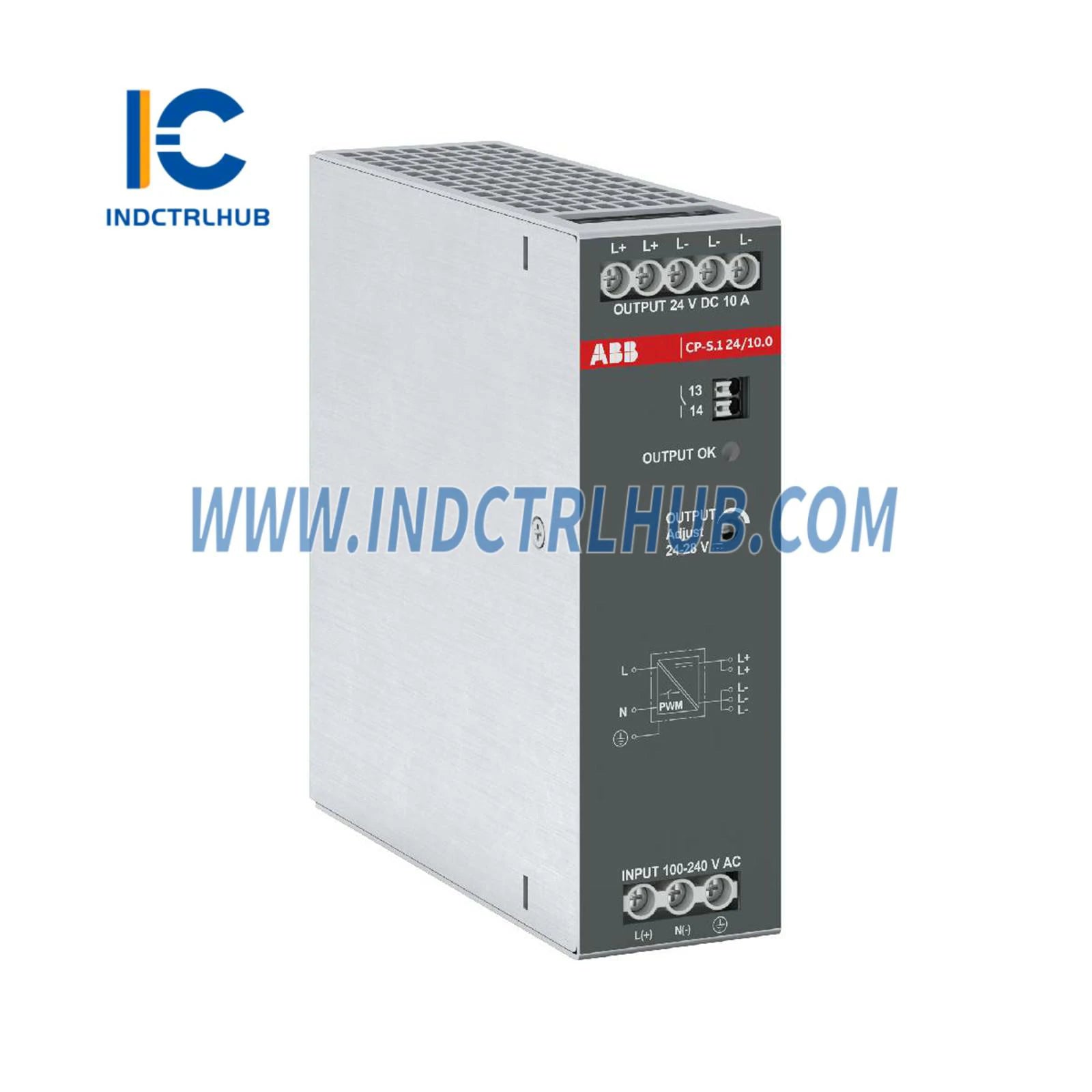

- Model/Broj dela: CP-S2410.0 (1SVR320661R1000)
- Opis: Primarni prekidački napajanje
Opšte informacije
| Atribut | Detalji |
|---|---|
| Prošireni tip proizvoda | CP-S.1 24/10.0 |
| ID proizvoda | 1SVR320661R1000 |
| EAN | 4013614561115 |
| Opis iz kataloga | CP-S.1 24/10.0 Napajanje Ulaz: 100-240VAC/100-250VDC Izlaz: DC 24V/10A |
| Dugi Opis | Primarni prekidački napajanje sa širokim ulaznim opsegom (85-264V AC / 90-277V DC). Nazivna izlazna snaga 240W, izlazni napon 24V DC (podesivo 24-28V DC), izlazna struja 10A. Karakteristike uključuju rezervu snage do 150% na 5s, mogućnost paralelnog rada i korekciju faktora snage (EN 61000-3-2). Kompatibilno sa modulima za redundanciju i bafer. |
Informacije o naručivanju
| Atribut | Detalji |
|---|---|
| Minimalna količina porudžbine | 1 komad |
| Carinska tarifna oznaka | 85044095 |
| Popularni preuzimanja | Tehnički list, Uputstvo za instalaciju, Šema ožičenja |
Dimenzije & težina
| Atribut | Detalji |
|---|---|
| Proizvod neto širina | 40 mm |
| Neto visina proizvoda | 129.4 mm |
| Neto dubina / dužina proizvoda | 127 mm |
| Neto težina proizvoda | 0.83 kg |
| Dimenzije nivoa pakovanja 1 (kutija) | 72 × 155 × 169 mm |
| Bruto težina paketa nivoa 1 | 0.96 kg |
| Dimenzije nivoa pakovanja 2 (karton) | 400 × 600 × 190 mm |
| Neto težina nivoa pakovanja 2 | 19 kg |
| Nivo pakovanja 2 jedinice | 19 komada |
Tehničke specifikacije
| Atribut | Detalji |
|---|---|
| Funkcija | Prekidački napajanje |
| Broj faza | 1 |

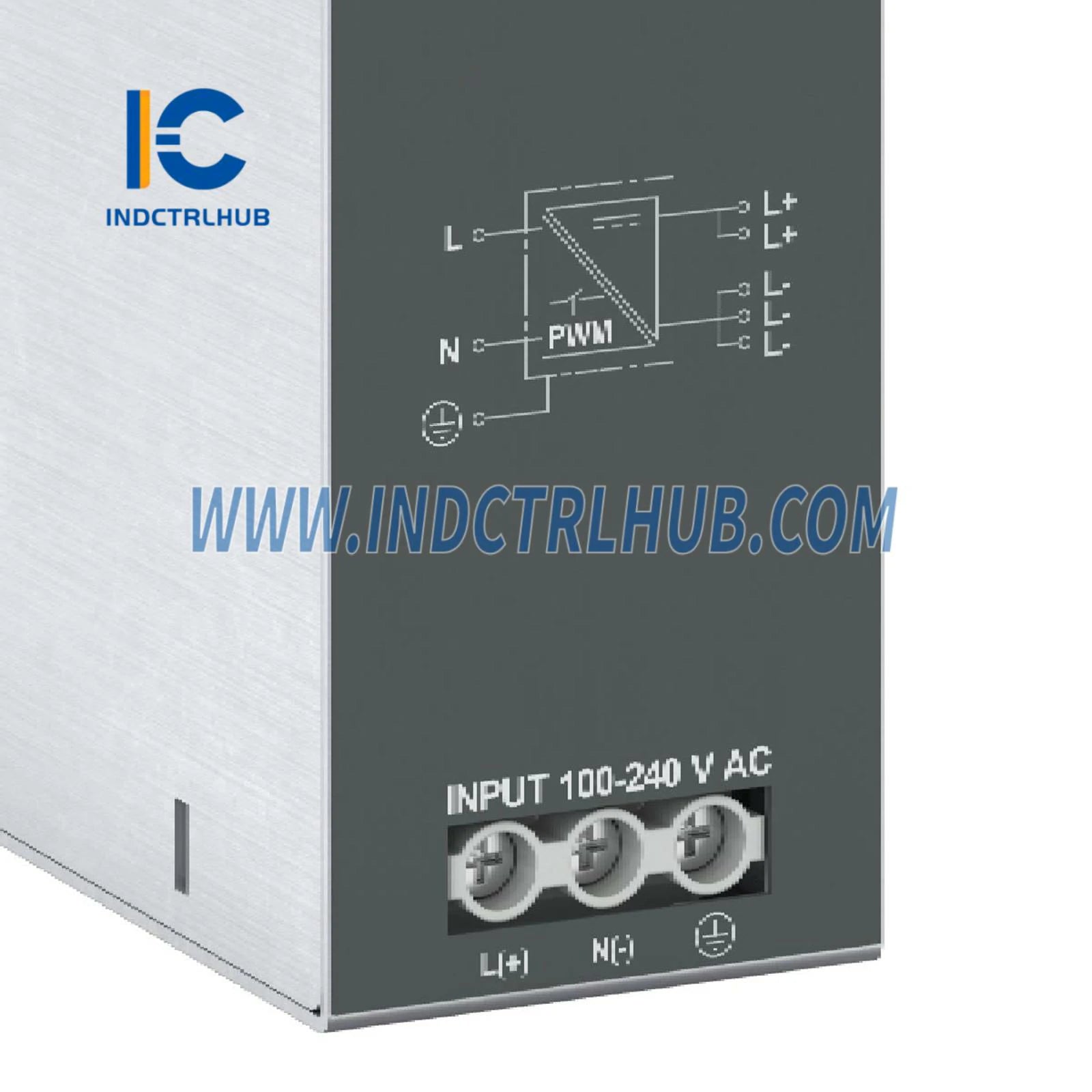

| Nazivni ulazni napon (UIN) | 100-240V AC / 100-250V DC |
| Opseg ulaznog napona | 85-264V AC / 90-277V DC |
| Tipična ulazna struja | (115V AC) 2.45A, (230V AC) 1.25A |
| Vreme zadržavanja | (230V AC) Min. 20 ms |
| Nazivna frekvencija | 50/60 Hz, DC |
| Nazivni frekvencijski opseg | 45-65 Hz |
| Izlazna karakteristika | U/I kriva sa rezervom snage |
| Nazivna izlazna snaga | 240W |

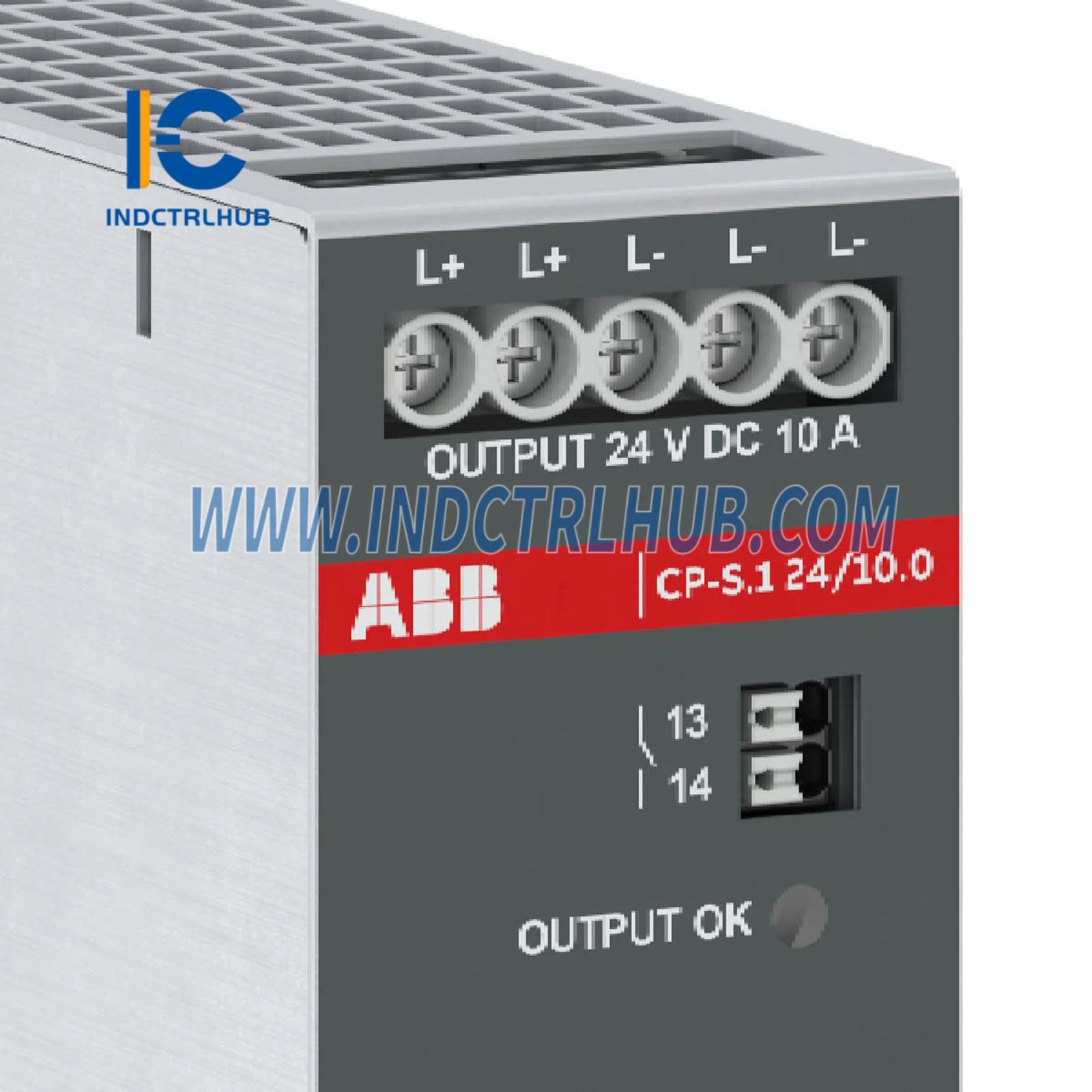

| Nazivni izlazni napon | 24V DC (Podesivo 24-28V DC) |
| Nazivna izlazna struja | 10A |
| Maksimalna izlazna struja | 15A |
| Rezerva snage | Do 150% za 5s |
| Redundancija & Paralelni rad | Da |
Električna zaštita & Bezbednost
| Atribut | Detalji |
|---|---|
| Nazivni impulsni napon izdržljivosti (Uimp) | 4kV (Ulaz-Izlaz/PE/Relé), 0.8kV (Izlaz-PE) |
| Nazivni napon izolacije (Ui) | 300V (Ulaz-Izlaz/PE/Relé), 50V (Izlaz-PE) |
| Stepen zaštite | IP20 (Kućište & Terminali) |
| Stepen zagađenja | 2 |
| Pozicija montaže | DIN šina TH35 (IEC 60715) |
| Minimalna udaljenost montaže | Horizontalno 30mm, Vertikalno 50mm |
Povezivanje & Ožičenje
| Atribut | Detalji |
|---|---|
| Veličina žice ulaznog kola | 0.5-4.0 mm² (Fleksibilno), 20-12 AWG (UL) |
| Veličina žice izlaznog kola | 0.5-4.0 mm² (Fleksibilno), 20-12 AWG (UL) |
| Moment zatezanja | Ulaz: 0.5 N·m (4.4 in·lb), Izlaz: 1.13 N·m (4.4 in·lb) |
