Product Description
Prehľad

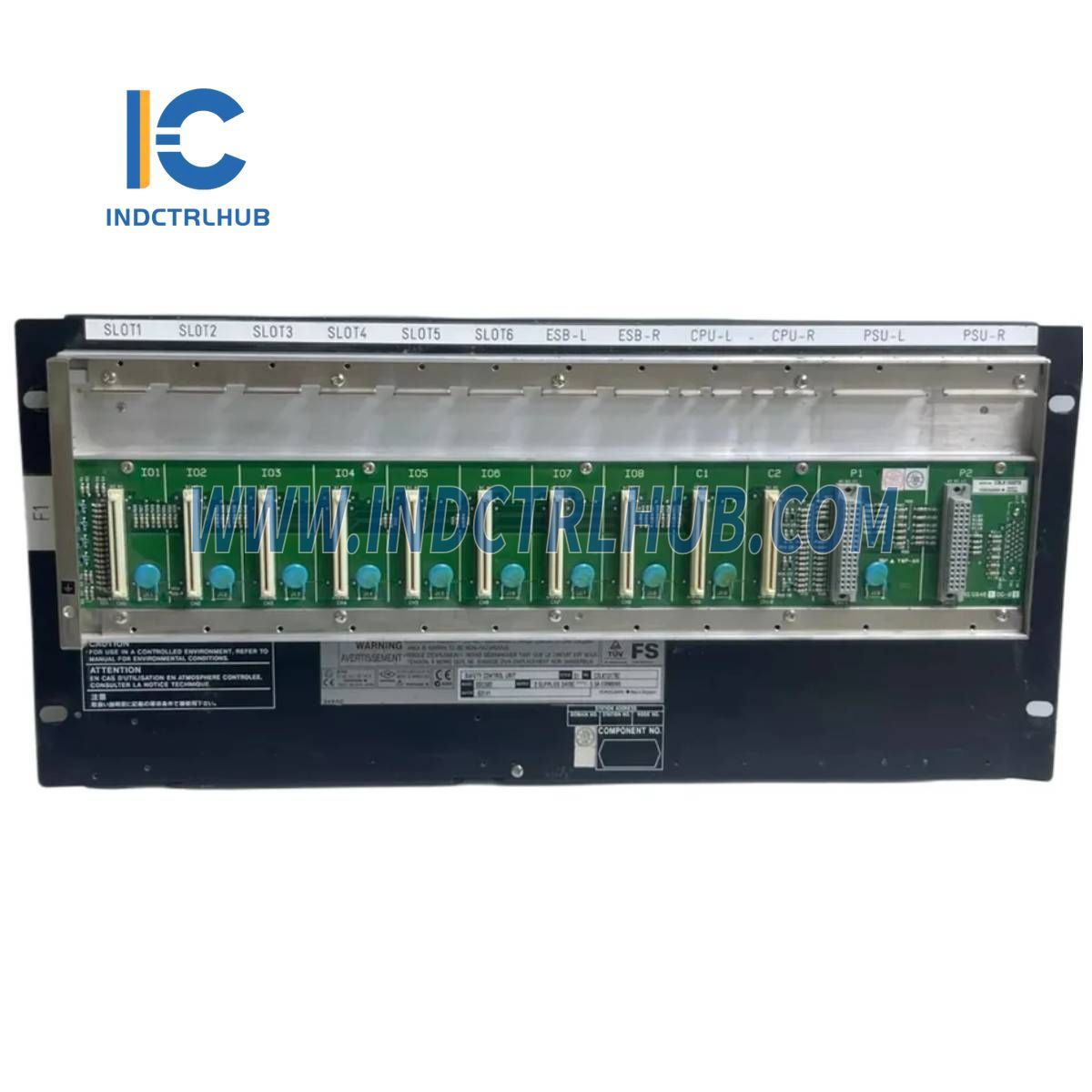

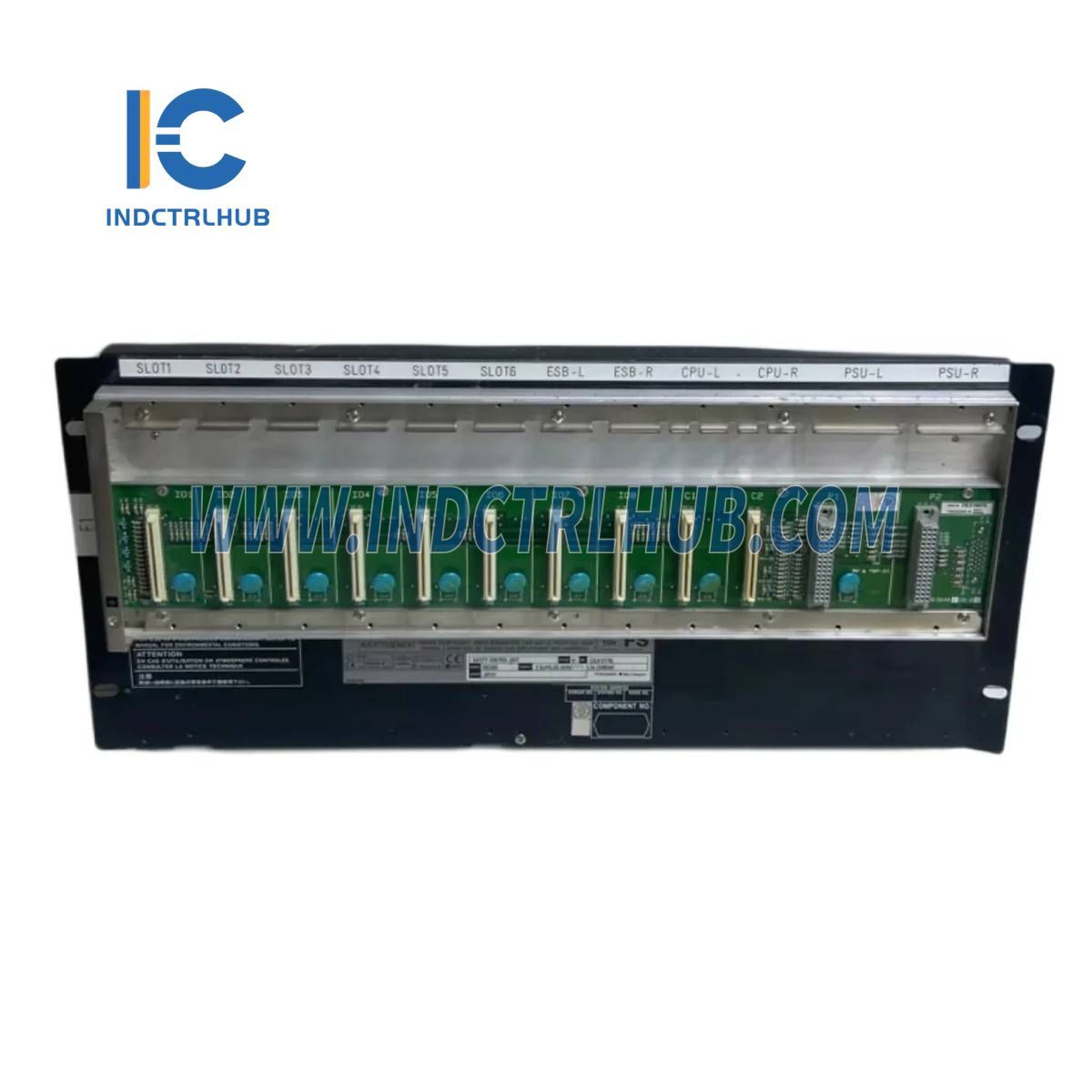

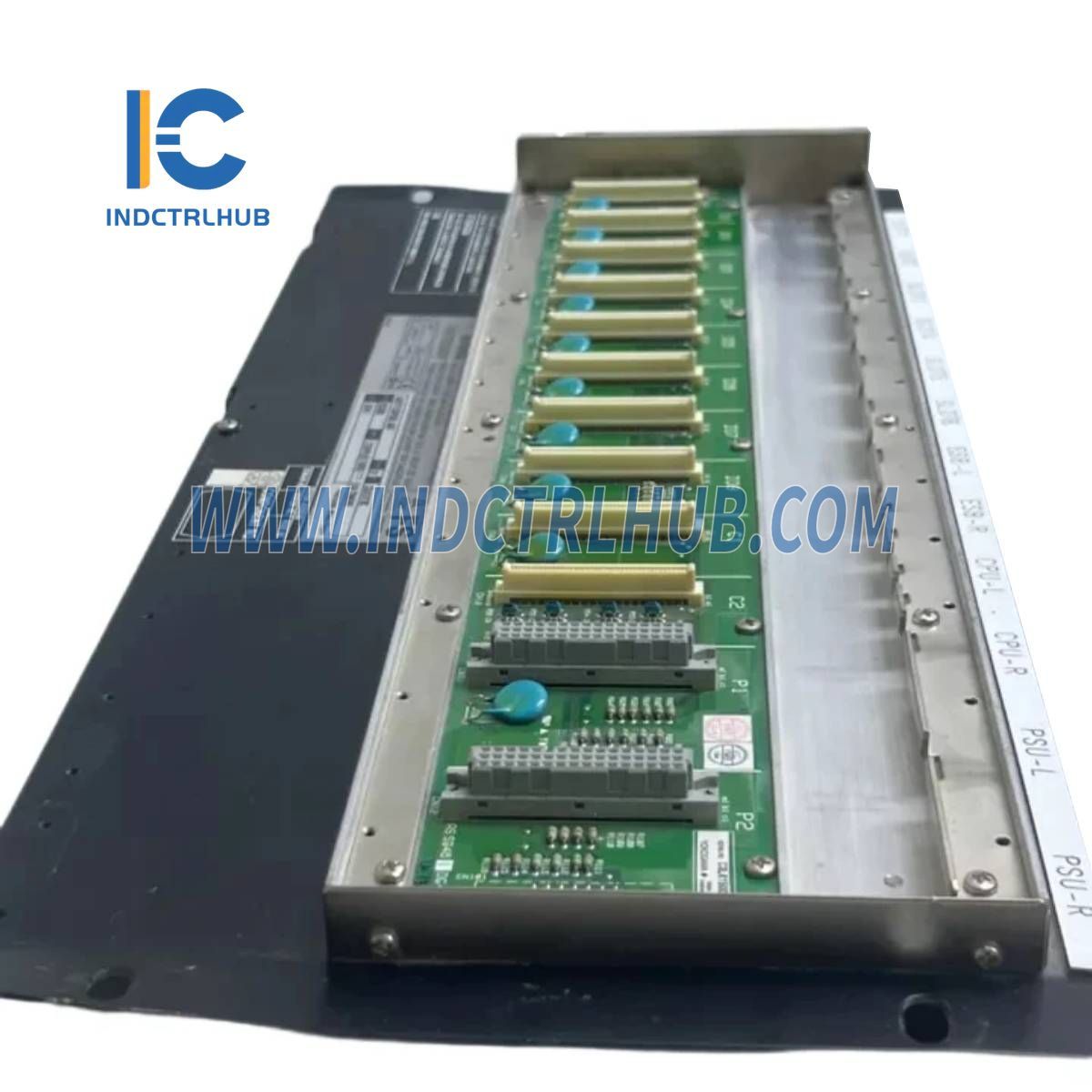

The YOKOGAWA SSC50D-S2543 je duplexná bezpečnostná riadiaca jednotka navrhnutá pre ProSafe-RS systémy. Zabezpečuje vysokú spoľahlivosť bezpečnostného riadenia v priemyselných aplikáciách, podporujúc duálne redundantné konfigurácie komunikácie a napájania.
Kľúčové vlastnosti
✅ Procesor MIPS R5000 s 32 MB pamäte
✅ Ukladanie do flash pamäte pre aplikačné programy
✅ NVRAM pre uchovanie prevádzkových dát počas výpadkov napájania
✅ Rozhrania zberníc Vnet/IP a ESB (duálne redundantné)
✅ Podpora až 9 bezpečnostných uzlových jednotiek na riadiacu jednotku
✅ Podpora až 8 I/O modulov na riadiacu jednotku (78 na SCS)
✅ Montáž do racku (inštalácia do 19-palcovej skrine)
✅ Súlad s ATEX smernicou (voliteľné)
Technické špecifikácie
Procesor & Pamäť
- CPU: procesor MIPS R5000
- Hlavná pamäť: 32 MB
-
Ochrana pamäte:
- Flash pamäť pre ukladanie aplikačného programu
- NVRAM pre uchovanie prevádzkových dát
Komunikačné rozhrania
-
Rozhranie Vnet/IP:
- Duálne redundantné, 100 Mbps, plný duplex
- UTP kábel (CAT5e alebo vyšší) s RJ45 konektorom
- Kompatibilita s 100BASE-TX
- Maximálna vzdialenosť: 100 m (k prepínaču vrstvy 2)
-
Rozhranie ESB zbernice:
- Duálne redundantné
- Podpora až 9 bezpečnostných uzlov
- Rozšíriteľné cez optický ESB opakovač zbernice
Požiadavky na napájanie
-
Dostupné možnosti napätia:
- 100–120V AC, 50/60 Hz (200 VA)
- 220–240V AC, 50/60 Hz (230 VA)
- 24V DC (5.5 A)
- Podpora duálneho redundantného napájania
Záložné napájanie batériou
- Model batérie: S9185FA
- Odporúčaná výmena: každé 3 roky (pri 30 °C alebo nižšej teplote)
Environmentálne aspekty
- Štandardná prevádzková teplota: -20 až 40 °C
- Pre použitie pri vysokých teplotách: Ventilátor potrebný nad 40 °C
Fyzické vlastnosti & montáž
- Hmotnosť: Približne 8,5 kg
- Montáž do racku: Zabezpečené 8 skrutkami M5
Model & kódy prípon
| Model | Popis |
|---|---|
| SSC50D | Duplexná bezpečnostná riadiaca jednotka (na montáž do racku) |
| Kód prípony | Možnosť |
|---|---|
| -S | Štandardný typ (-20 až 40 °C, ISA štandard G3) |
| 2 | Dvojitý redundantný zdroj napájania |
| 5 | Bez ochrany proti výbuchu |
| 4 | Napájanie 24V DC |
| 3 | Licencia funkcie bezpečnostnej kontroly CFS1100 (R3.02.31 alebo novšia) |
