Product Description

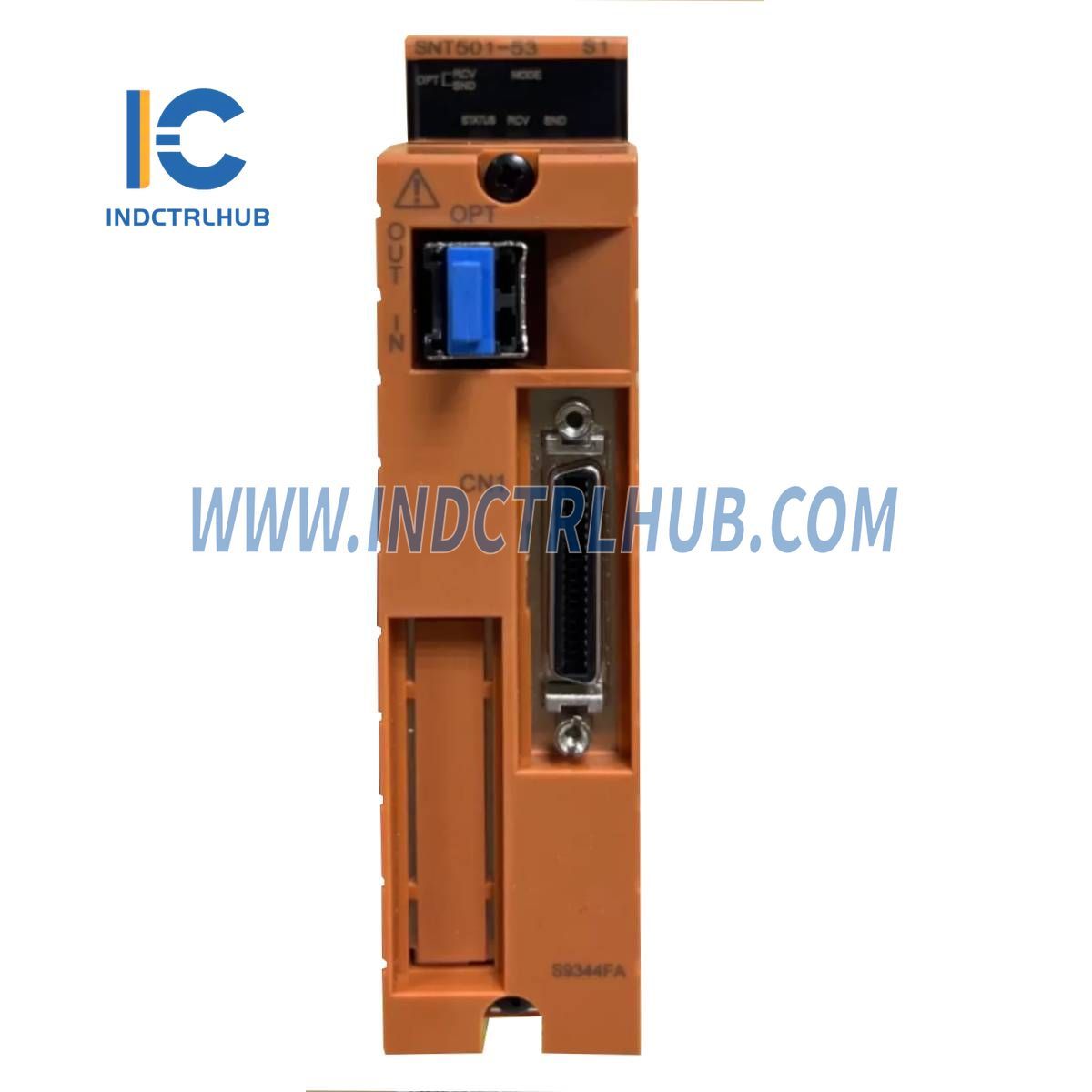

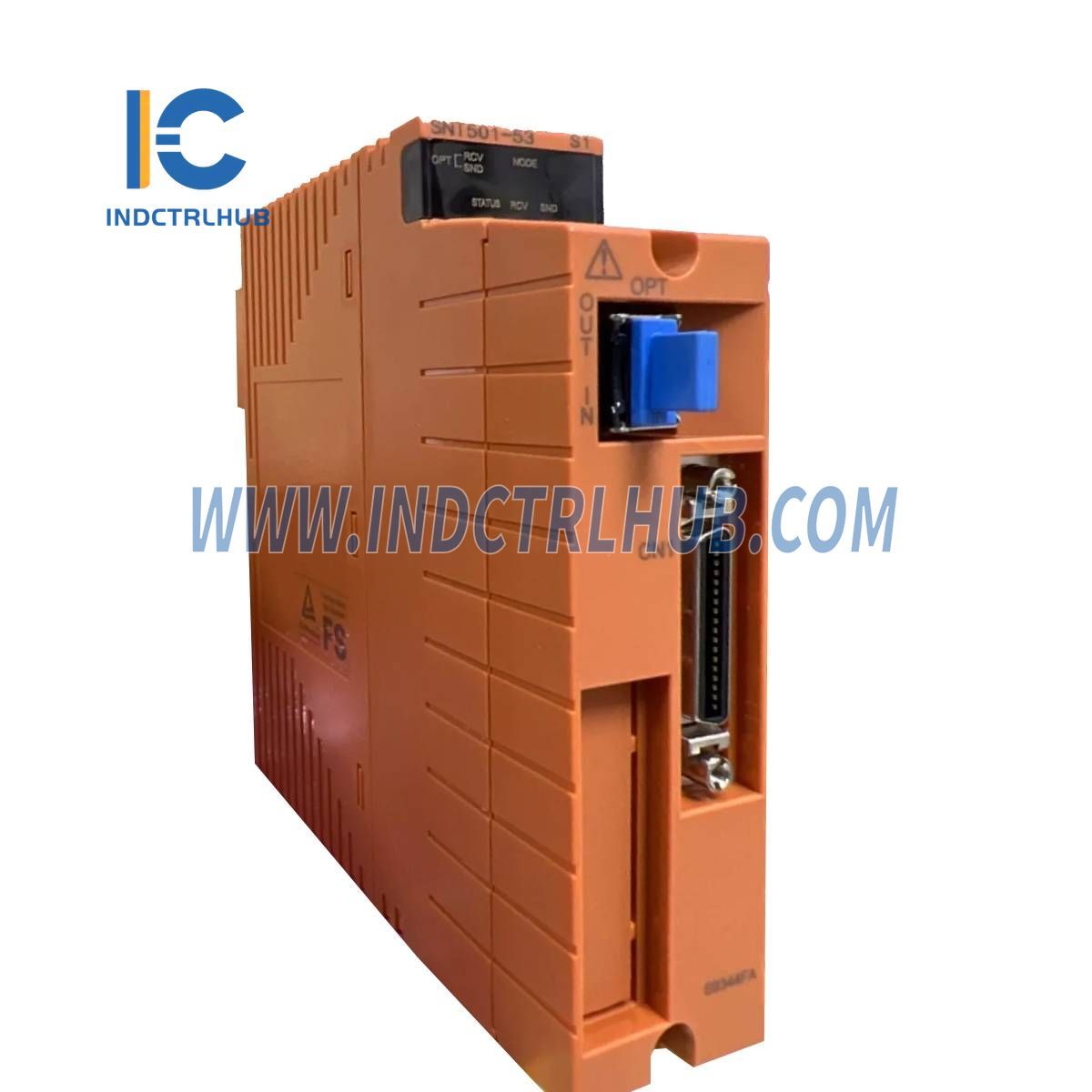

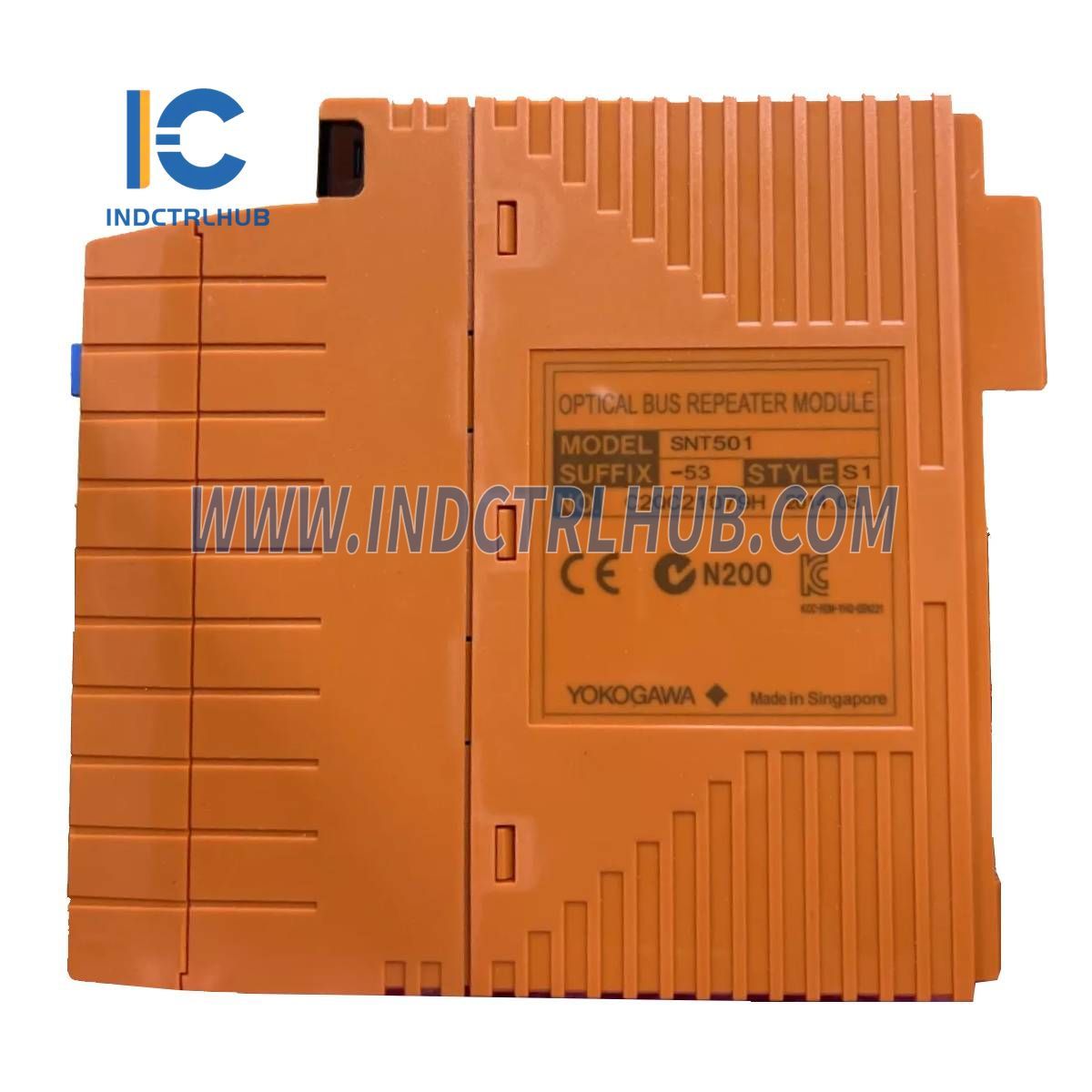

The Yokogawa SNT501-53 je optický opakovačový slave modul ESB zbernice, navrhnutý pre optický prenos signálu v rámci systému ESB zbernice. Pripája sa cez optický kábel z optického opakovačového master modulu ESB zbernice alebo N-ESB zbernicového modulu a komunikuje s SSB401 ESB zbernicovým rozhraniovým modulom na bezpečnostnej uzlovej jednotke (SNB10D).
Prehľad modelu
- Model: SNT501 – optický opakovač otrockého modulu ESB zbernice
-
Kódy prípon:
- -5: Bez ochrany proti výbuchu
- 3: ISA štandard G3 a rozšírený teplotný rozsah (-20°C až 70°C) (len pre údržbu)
Štandardné špecifikácie
Funkcionalita
- Účel: Optická prenosová funkcia pre ESB zbernicu
-
Spôsob pripojenia:
- Hviezdicové pripojenie
- Reťazové pripojenie
- Podporuje oba typy pripojenia
Prenos a výkon
- Počet stupňov: Maximálne 2
-
Prenosová vzdialenosť:
- Max 5 km (pre kombináciu dvoch stupňov)
- Max 10 km (pre systém Vnet/IP R1.03 alebo novší)
- Spotreba prúdu: 0,5 A
- Hmotnosť: Približne 0,3 kg
Párovanie hlavného a otrockého modulu
Pre zabezpečenie kompatibility musia príponové kódy hlavného modulu a otrockeho modulu zodpovedať.
| Hlavná strana | Otrocká strana |
|---|---|
| SNT401-3 | SNT501-3 |
The Yokogawa SNT501-53 je spoľahlivý optický opakovač otrockého modulu ESB zbernice, ideálny na rozšírenie komunikácie ESB zbernice cez optické vlákna, zabezpečujúci stabilný prenos na dlhé vzdialenosti v rámci bezpečnostných a automatizačných systémov.
