Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
NFDV551 |
|
Popis |

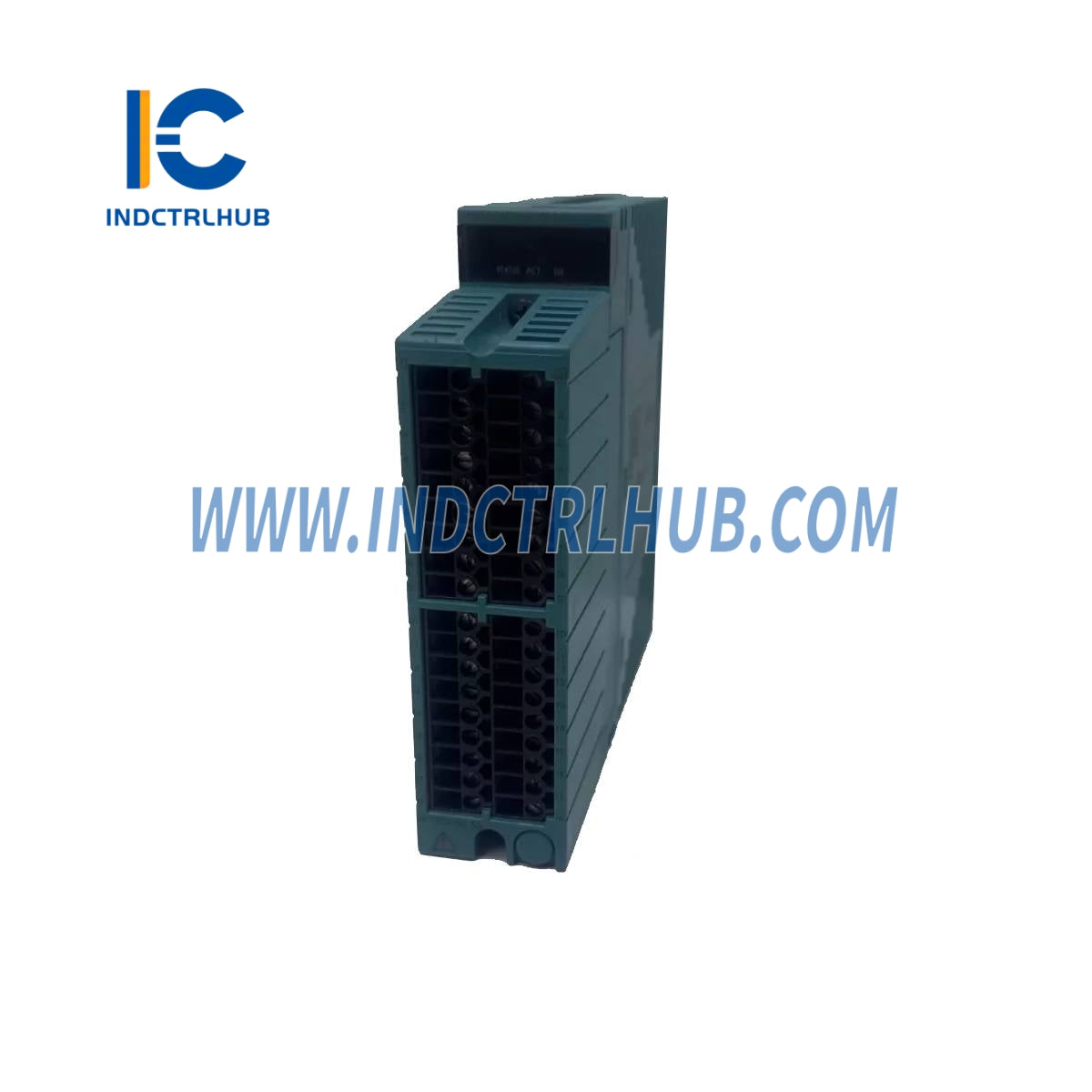

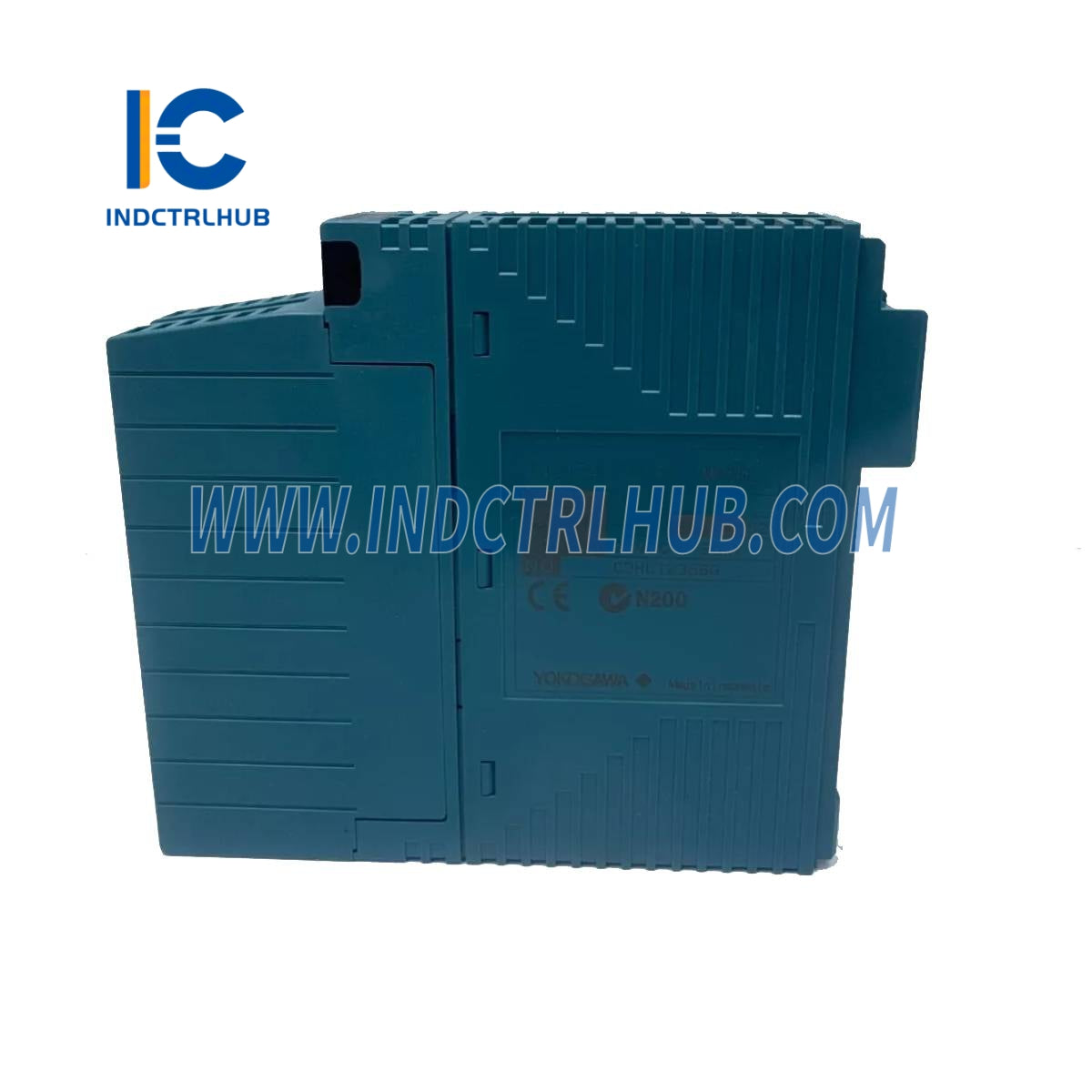

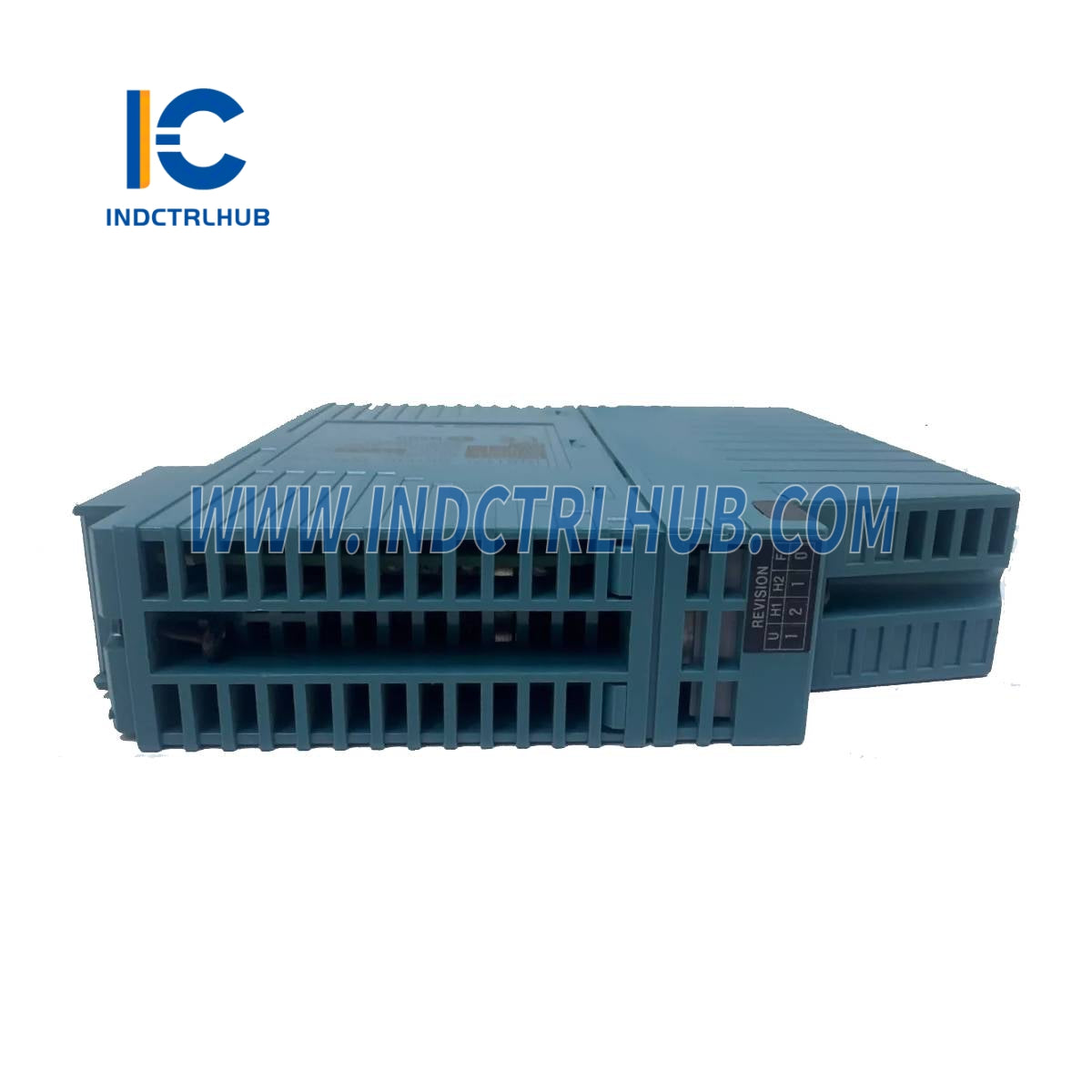

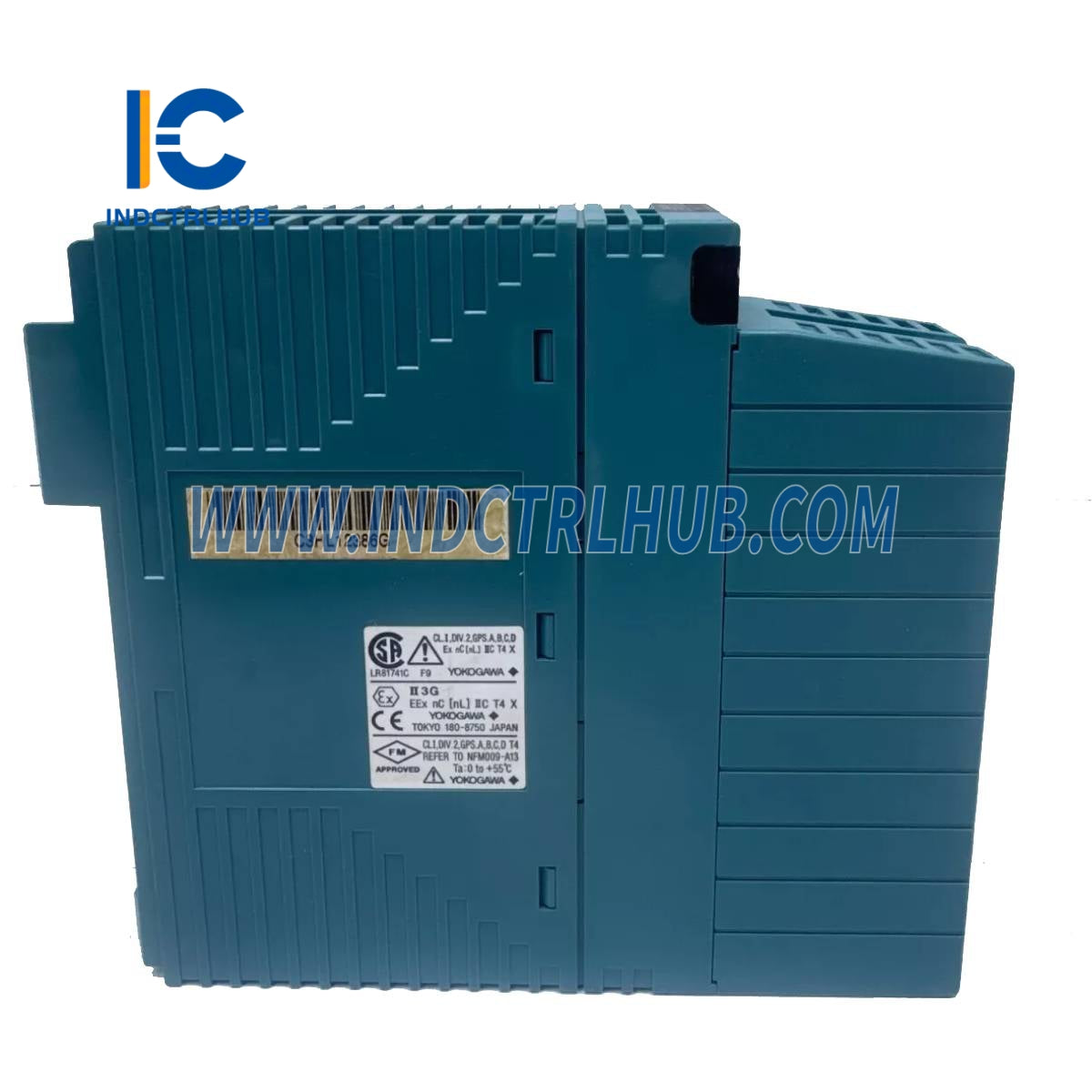

32-kanálový, 24 V DC digitálny výstupný modul (izolovaný typ) |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
NFDV551 |
|
Počet výstupných kanálov |
32 |
|
Menovité priložené napätie |
24 V jednosmerného prúdu |
|
Zaťažovacie napätie |
24 V jednosmerného prúdu, 50 mA |
|
Rozsah napätia napájania v teréne |
20,4 až 26,4 V |
|
Maximálne výstupné ON napätie |
2 V jednosmerného prúdu |
|
Maximálny prúd úniku (výstup VYPNUTÝ) |
0,1 mA |
|
Výstupný formát |
Prúdový odber |
|
Maximálny zaťažovací prúd |
100 mA/kanál pri 26,4 V |
|
Medzné napätie |
- Výstup do systému: 2000 V AC na 1 minútu - Medzi spoločnými vodičmi: 500 V AC na 1 minútu |
|
Funkcie |
Stavový výstup ON/OFF Možnosti záložného režimu: HOLD / OFF / NO |
|
Čas odozvy výstupu |
≤ 3 ms (pre stavový výstup) |
|
Maximálny odber prúdu |
700 mA (5 V DC) 60 mA (24 V DC, napájanie v teréne) |
|
Hmotnosť |
Približne 0,2 kg |
|
Externé pripojenia |
Tlaková svorkovnica alebo kábel s MIL konektorom |
🔹 Rozpis kódu prípony
|
Kód |
Význam |
|---|---|
|
-P |
Štandardný typ |
|
6 |
So stavovým displejom bez ochrany proti výbuchu |
|
F |
So stavovým displejom a ochranou proti výbuchu |
|
0 |
Základný typ |
|
1 |
S voliteľnou ISA Standard G3 |
|
/D5S00 |
S tlakovou svorkovnicou pre digitálny výstup (Model: NFTD5S-00) |
|
/D5S10 |
S tlakovou svorkovnicou (s tlmením prepätia) (Model: NFTD5S-10) |
|
/CCC01 |
S krytom konektora pre MIL kábel (model: NFCCC01) |
