Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
NFCP501-W05 |
|
Popis |

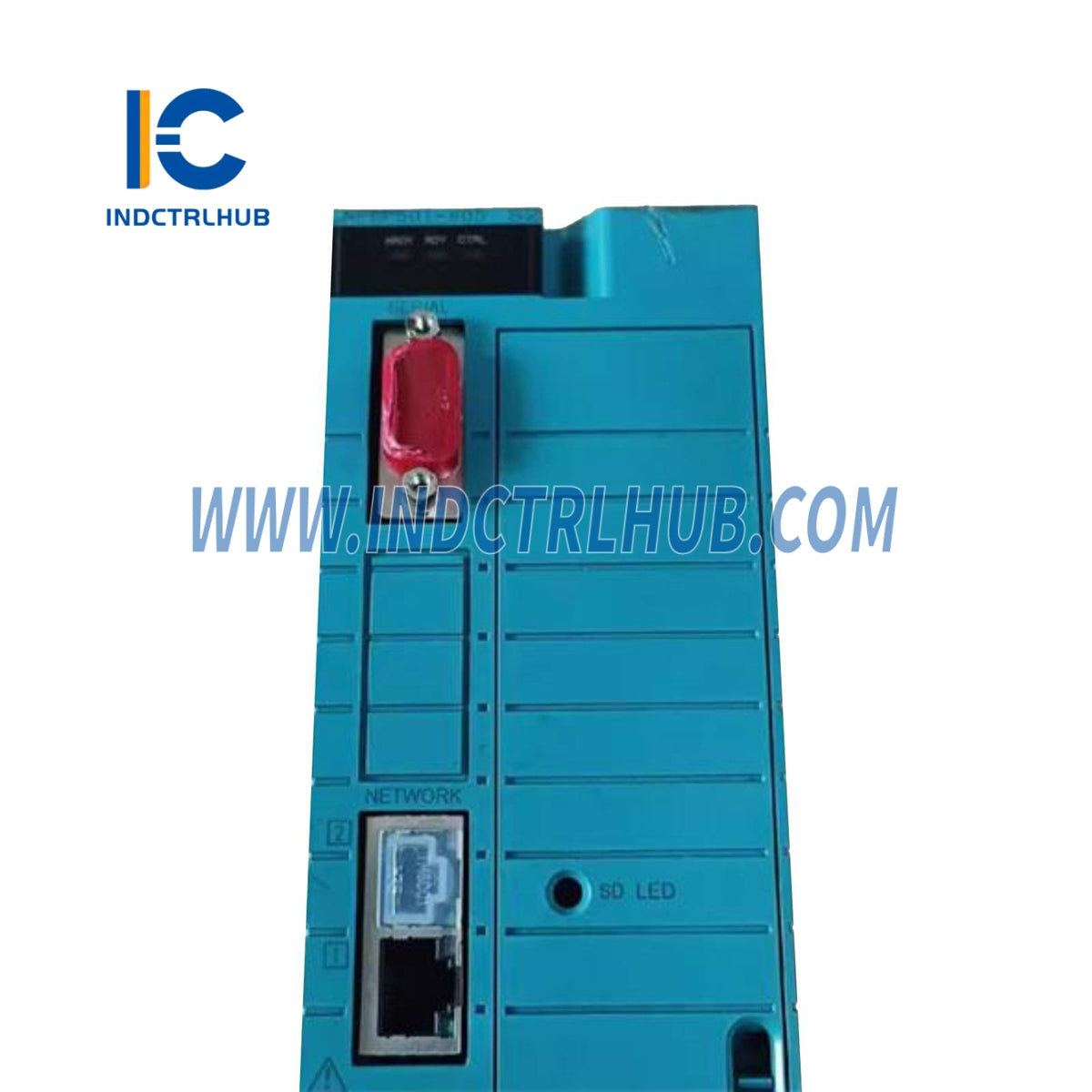

CPU modul pre FCN (s 2 Ethernet portami) |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
NFCP501 |
|
Procesor |
Atom E3815, 1,46 GHz |
|
Pamäť |
Hlavná: 256 MB s ECC |
|
Statická RAM: 2 MB s ECC, zálohovaná batériou |
|
|
Sekundárna pamäť: 1 GB integrovaná flash pamäť |
|
|
Externé médium |
1 slot pre SD kartu: SDHC (4 až 32GB), trieda 10 |
|
Sériový port |
1 RS-232-C port: D-sub 9 pinov, samec |
|
Spôsob komunikácie |
Plný/polovičný duplex (nastavenia softvéru), asynchrónny |
|
Rýchlosť prenosu |
0,3, 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 28,8, 38,4, 57,6 alebo 115,2 kbps |
|
Sieťové rozhranie |
2 Ethernet porty (modulárne konektory RJ45), 4 Ethernet porty (modulárne konektory RJ45 pre NFCP502) |
|
Rýchlosť prenosu Ethernetu |
1000, 100, 10 Mbps (1000BASE-T, 100BASE-TX, 10BASE-T) |
|
I/O rozhranie |
SB zbernica (duplex) |
|
Funkcie RAS |
Watchdog časovač, monitor teploty, atď. |
|
Batéria |
1000 mAh lítiová batéria s grafitovým fluórom |
|
Displej |
3 LED pre stav CPU, 2 LED pre stav Ethernetu, 1 SD LED, 1 EXEC LED |
|
Prepínače |
Tlačidlo RESET, tlačidlo VYPNUTIE, tlačidlo FUNC, tlačidlo EXEC |
|
Ochrana |
Kryt CPU (s otvorom pre zámok kábla) |
|
Napájanie |
5 V DC ±5 % |
|
Spotreba prúdu (NFCP501) |
Max. 1200 mA |
|
Spotreba prúdu (NFCP502) |
Max. 1700 mA |
|
Duplexná konfigurácia |
Možné |
|
Hmotnosť |
0,9 kg |
|
Rozmery (Š x V x H) |
65,8 x 130 x 149,3 mm |
|
Obsadzujúce sloty |
2 |
🔹 Konfigurácia modelu a kódu prípony
|
Model |
Popis |
|---|---|
|
NFCP501 |
CPU modul pre FCN (s 2 Ethernet portami) |
Kódy prípon
|
Kód |
Popis |
|---|---|
|
-S |
So štandardnými funkciami |
|
-W |
S rozšírenými funkciami |
Kódy možností
|
Kód |
Popis |
|---|---|
|
0 |
Štandardný typ |
|
1 |
S možnosťou rozšíreného teplotného rozsahu |
|
5 |
Základný typ bez ochrany proti výbuchu |
|
6 |
S voliteľnou ISA Standard G3 bez ochrany proti výbuchu |
|
E |
Základný typ s ochranou proti výbuchu |
|
F |
S voliteľnou ISA Standard G3 a ochranou proti výbuchu |
