Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
NFAI841-S00 |
|
Popis |
Analógový I/O modul, 8-kanálový vstup/výstup, neizolovaný, 4–20 mA |
🔹 Prehľad produktu

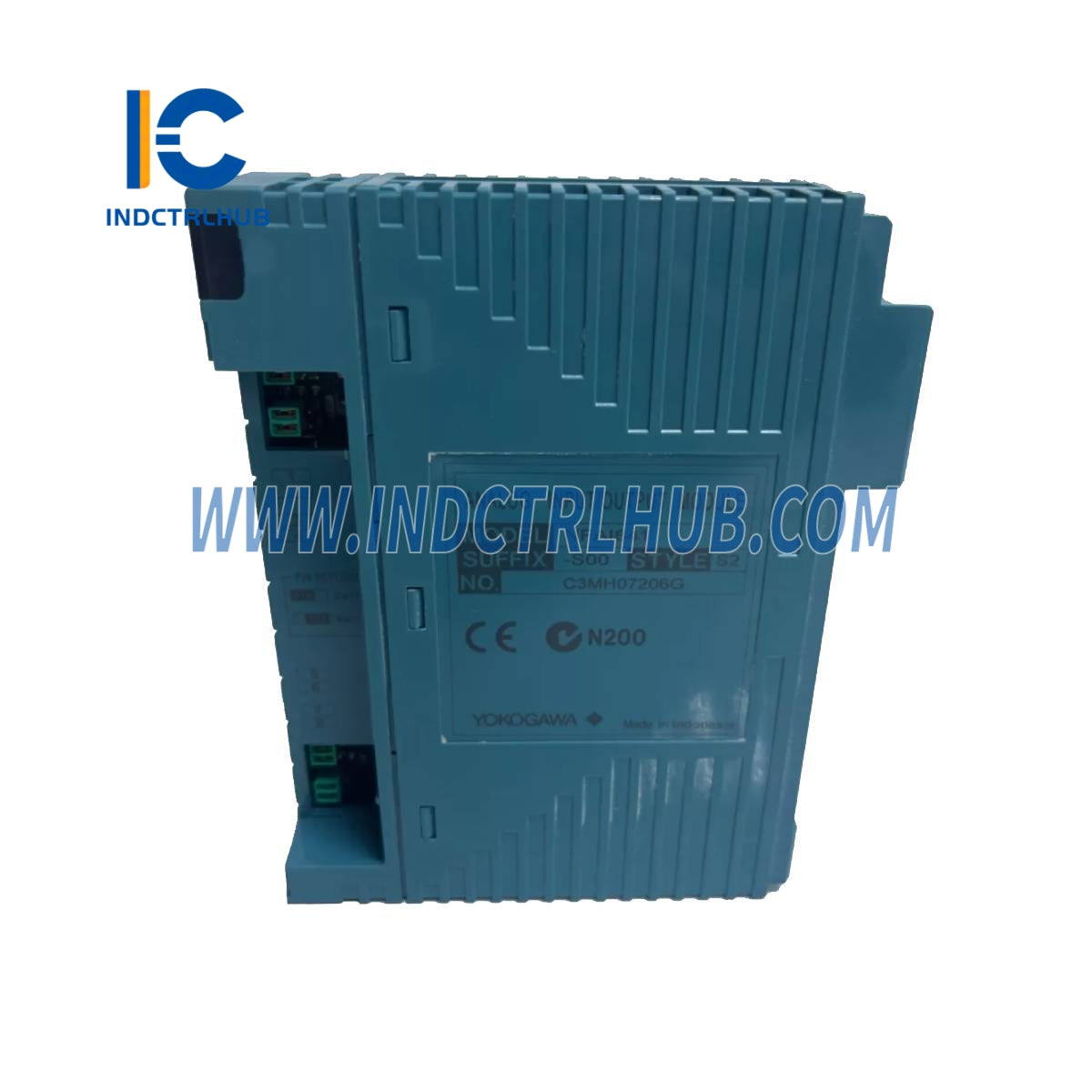

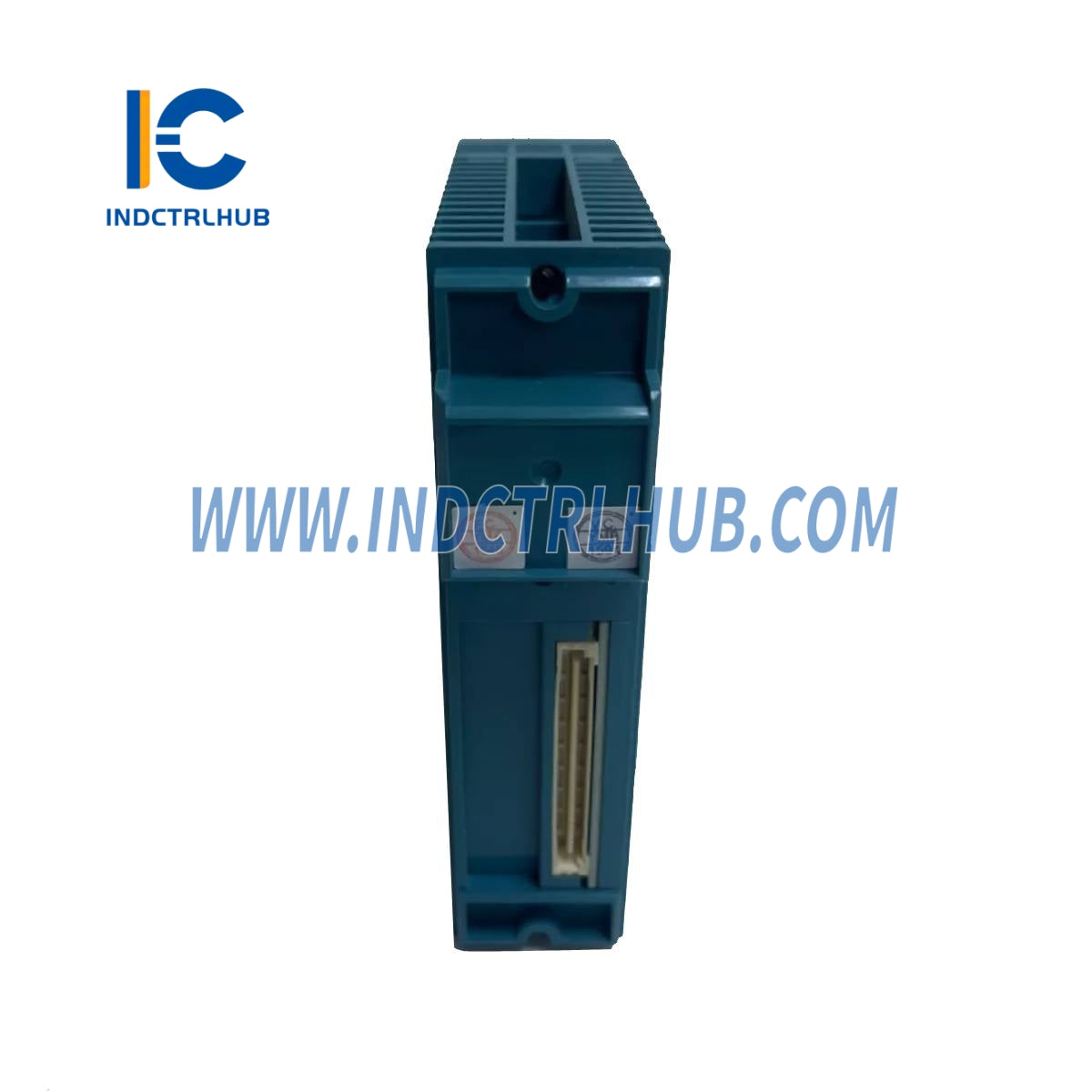

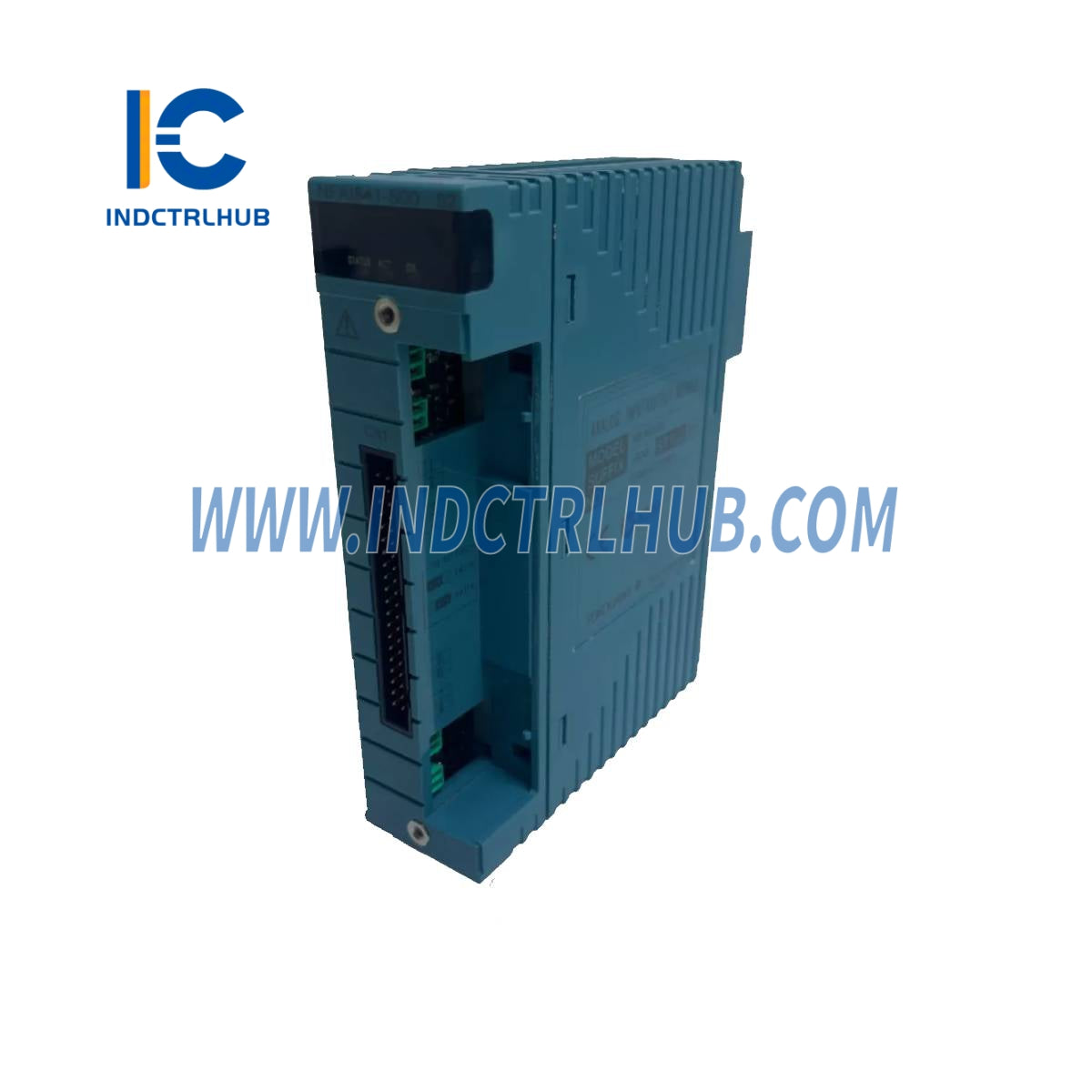

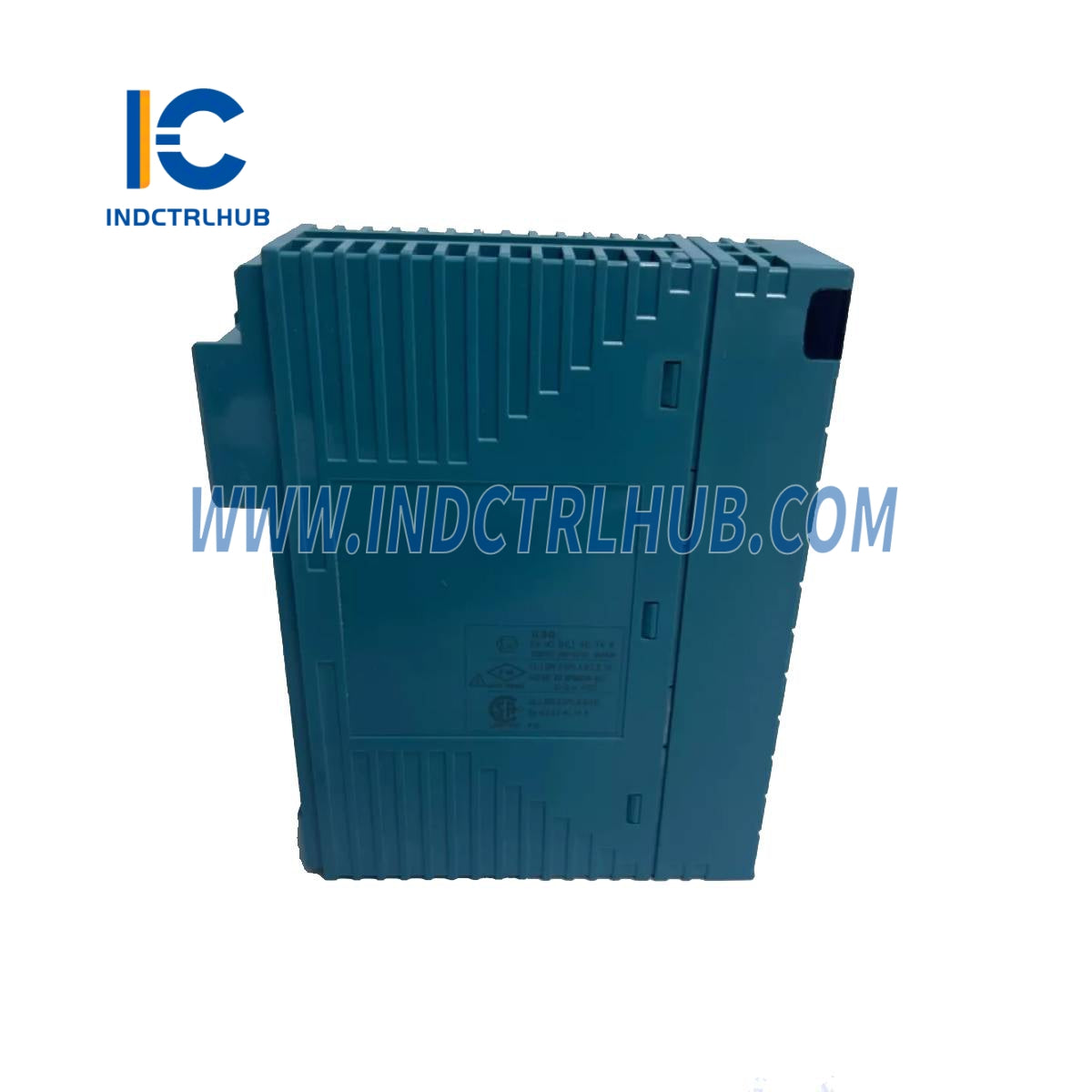

The Yokogawa NFAI841-S00 je analógový I/O modul navrhnutý na poskytovanie 8 vstupných a 8 výstupných kanálov pre spracovanie signálov 4-20 mA v priemyselných riadiacich systémoch. Podporuje neizolované I/O, čo ho robí vhodným pre aplikácie, kde nie sú potrebné izolované kanály. Tento model obsahuje svorkovnice s tlakovým upínaním pre spoľahlivé pripojenie v teréne a je ideálny pre aplikácie vyžadujúce kompaktné a spoľahlivé spracovanie analógových signálov.
🔹 Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Model |
NFAI841-S00 |
|
Vstupné kanály |
8 kanálov (4–20 mA) |
|
Výstupné kanály |
8 kanálov (4–20 mA) |
|
Vstupný odpor (zapnuté napájanie) |
250 Ω |
|
Vstupný odpor (vypnuté napájanie) |
≥500 kΩ |
|
Povolený odpor záťaže |
0 až 750 Ω |
|
Presnosť |
±0,1 % z plnej škály |
|
Cyklus obnovenia dát |
10 ms |
|
Vstupný čas odozvy na skok |
100 ms |
|
Výstupný čas odozvy na skok |
40 ms |
|
Napájanie vysielača |
22,8 až 26,4 V DC (prúd obmedzený na 27 mA) |
|
Náhradný výstup |
Konfigurovateľné pre každý kanál |
|
Detekcia prerušenia obvodu |
Vstupný prúd ≤0,65 mA |
|
Teplotný drift |
Max. ±0,01 % / °C |
|
Maximálny odber prúdu |
310 mA pri 5 V DC, 500 mA pri 24 V DC |
|
Externé pripojenia |
Svorkovnica s tlakovou svorkou (Možnosť: /A4S00) |
|
Hmotnosť |
0,3 kg |
|
HART komunikácia |
Dostupné (Prípona: -H) |
🔹 Rozpis modelu a prípony
|
Komponent |
Kód |
Význam |
|---|---|---|
|
Základný model |
NFAI841 |
Analógové I/O, 8 vstupov a 8 výstupov, 4–20 mA |
|
Prípona -S00 |
-S |
Štandardný typ |
|
Kód možnosti |
/A4S00 |
Svorkovnica s tlakovou svorkou [Model: NFTA4S-00] |
