Product Description
Detaily produktu
- Výrobca: Yokogawa
- Model/Číslo dielu: EC402-51
- Popis: Modul zbernice ESB Bus Coupler
Všeobecné informácie
Modul zbernice ESB Bus Coupler je komunikačný modul navrhnutý na prepojenie Field Control Unit a Node Unit pre ESB Bus cez zbernicu ESB. Tento modul je kompatibilný s Field Control Unit pre FIO (AFV30S, AFV30D, AFV40S, AFV40D, A2FV50S, A2FV50D, A2FV70S, A2FV70D).

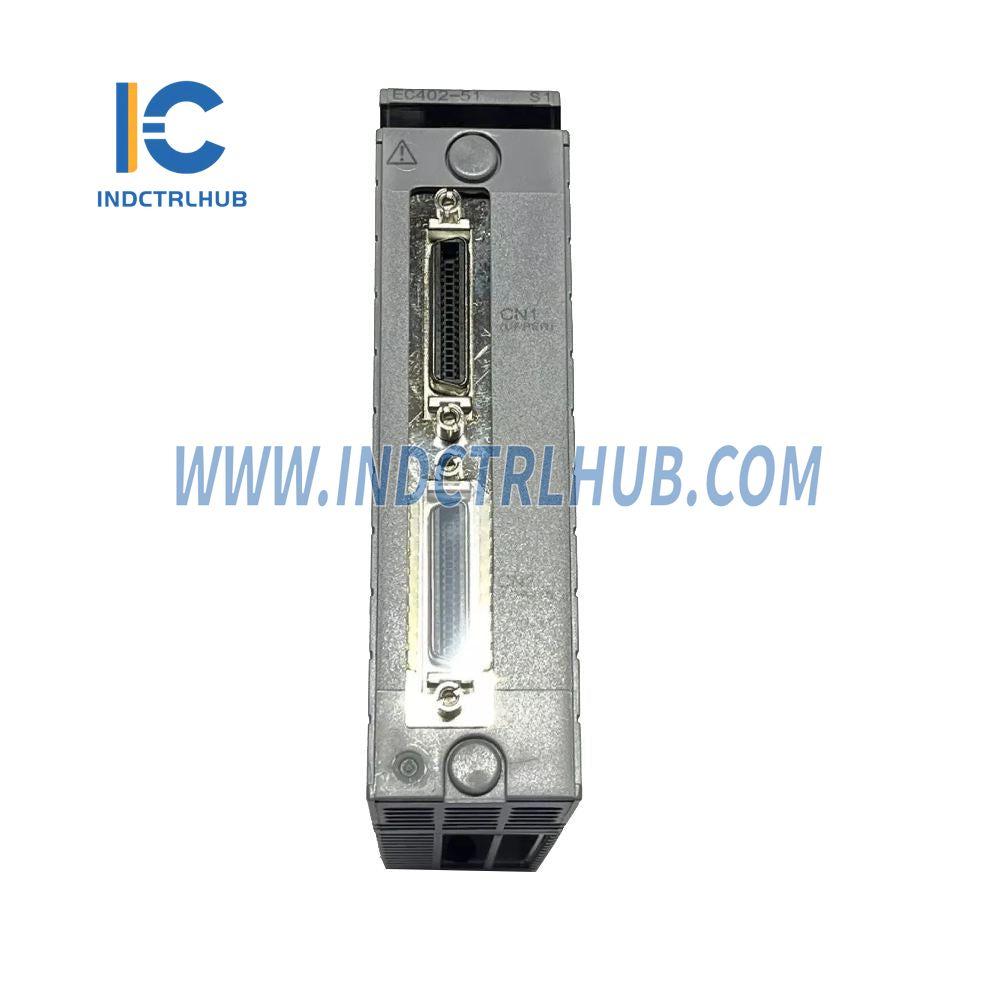

Inštaláciou dvoch modulov do Field Control Unit pre FIO je možné vytvoriť dvojitú redundantnú zbernicu ESB. EC402 má na prednej strane dva konektory zbernice ESB a umožňuje pripojiť viac uzlov než EC401, pričom ponúka dlhšiu prenosovú vzdialenosť.
Štandardné špecifikácie
| Atribút | Špecifikácia |
|---|---|
| Funkcia | Funkcia rozhrania hlavného zbernice ESB |
| Počet pripojiteľných uzlov | Horná strana: max. 9 jednotiek, dolná strana: max. 9 jednotiek, celkom: max. 13 jednotiek |
| Rýchlosť prenosu | 128 Mbps (prenos dát I/O modulu) |
| Prenosová vzdialenosť | Horná strana: max. 10 m, dolná strana: max. 10 m, celkom: max. 20 m |
| Prúdový odber | 0,5 A |
| Hmotnosť | Približne 0,24 kg |
Poznámka: Počet pripojiteľných uzlov (*1) sa líši v závislosti od databázy FCS.
Model a kódy prípon
| Popis | Model EC402 |
|---|---|
| Modul zbernice ESB Bus Coupler | Pre N-IO/FIO, 2-portový |
| Kódy prípon | Popis |
|---|---|
| -5 | Štandardný typ bez ochrany proti výbuchu |
| -E | Štandardný typ s ochranou proti výbuchu |
| 0 | Základný typ |
| 1 | S voliteľnou ISA Standard G3 |
Informácie o objednávke
- Pri objednávaní uveďte model a kódy prípon.
- Pre výber správnych produktov pre ochranu proti výbuchu sa nevyhnutne riaďte TI 33Q01J30-01E.
