Product Description
Prehľad produktu

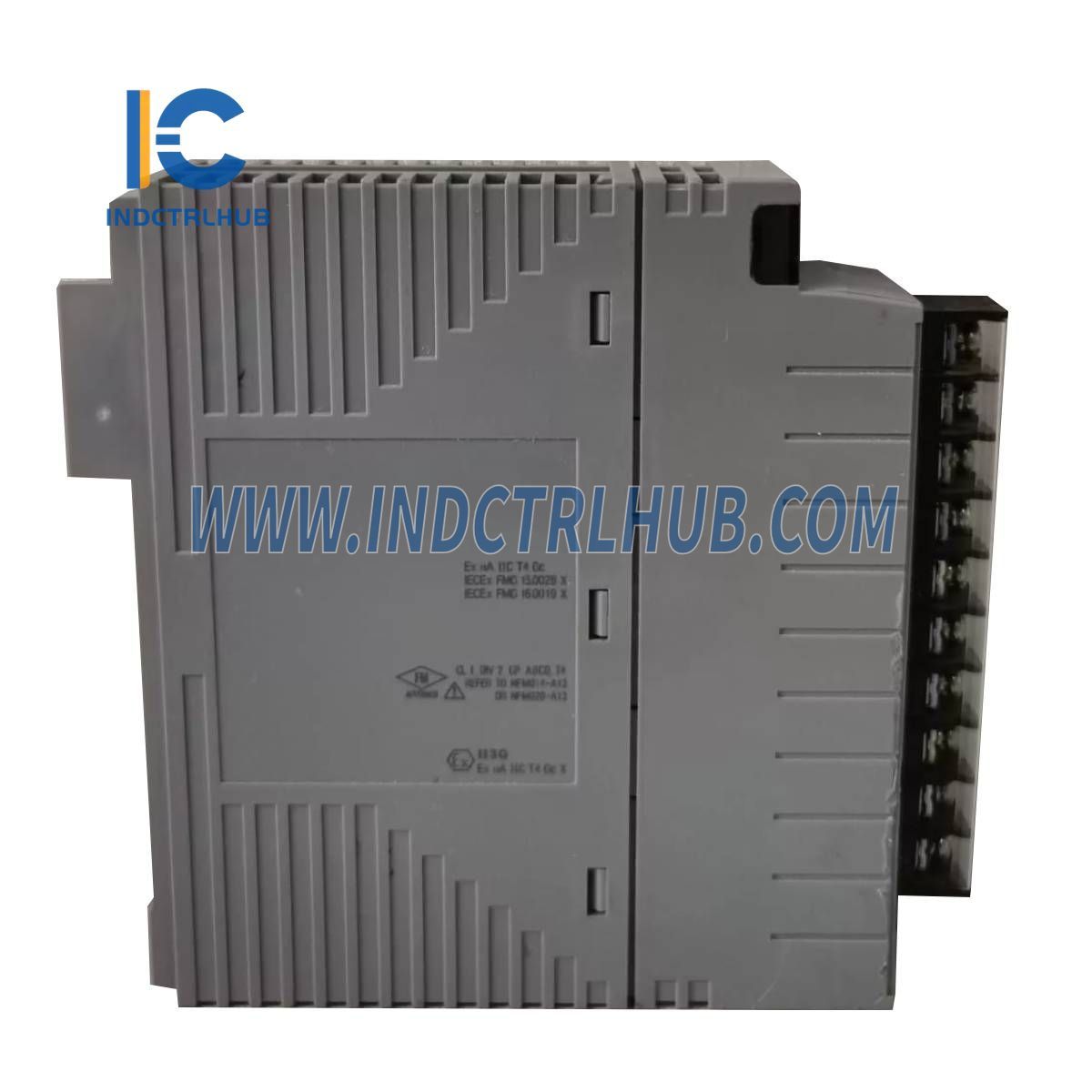

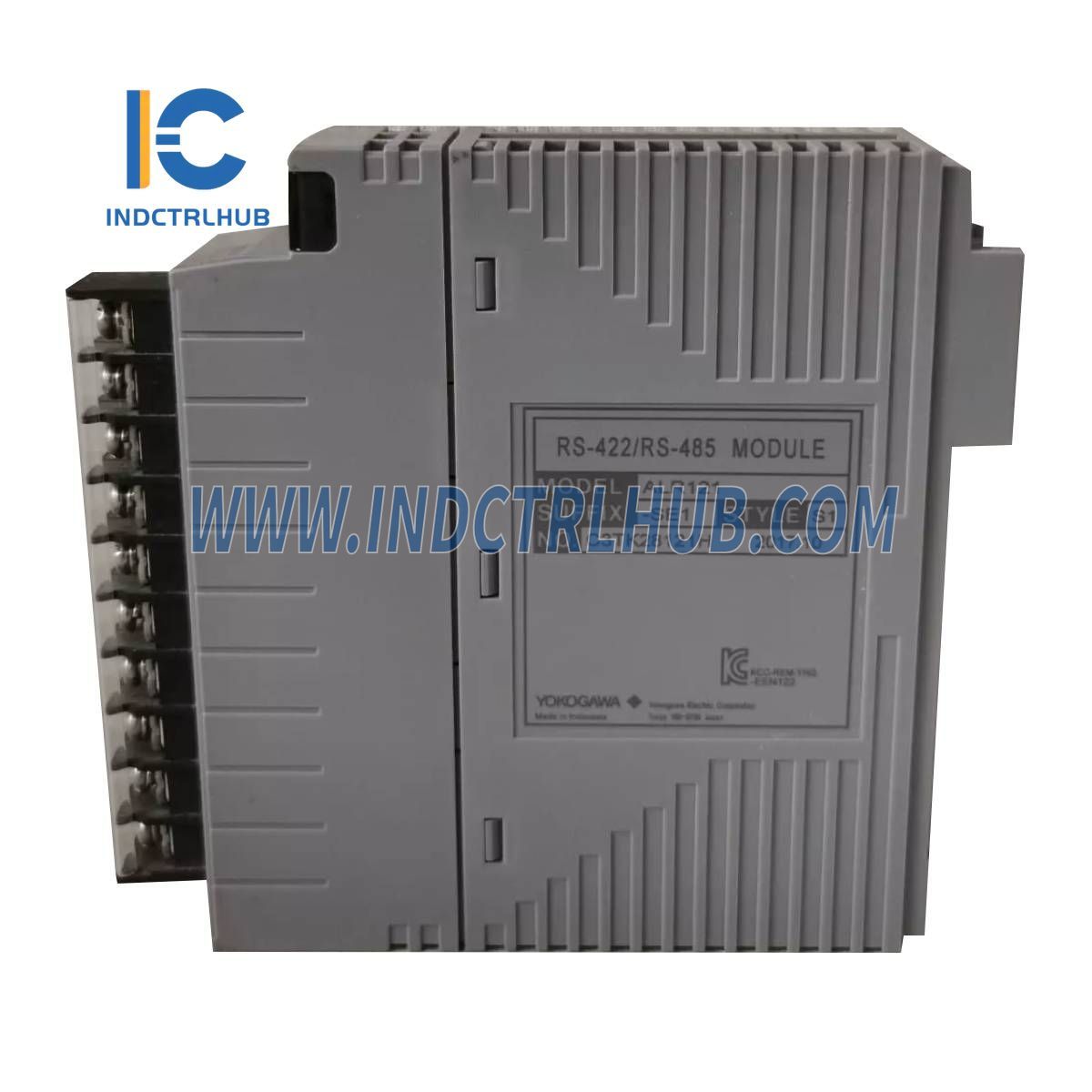

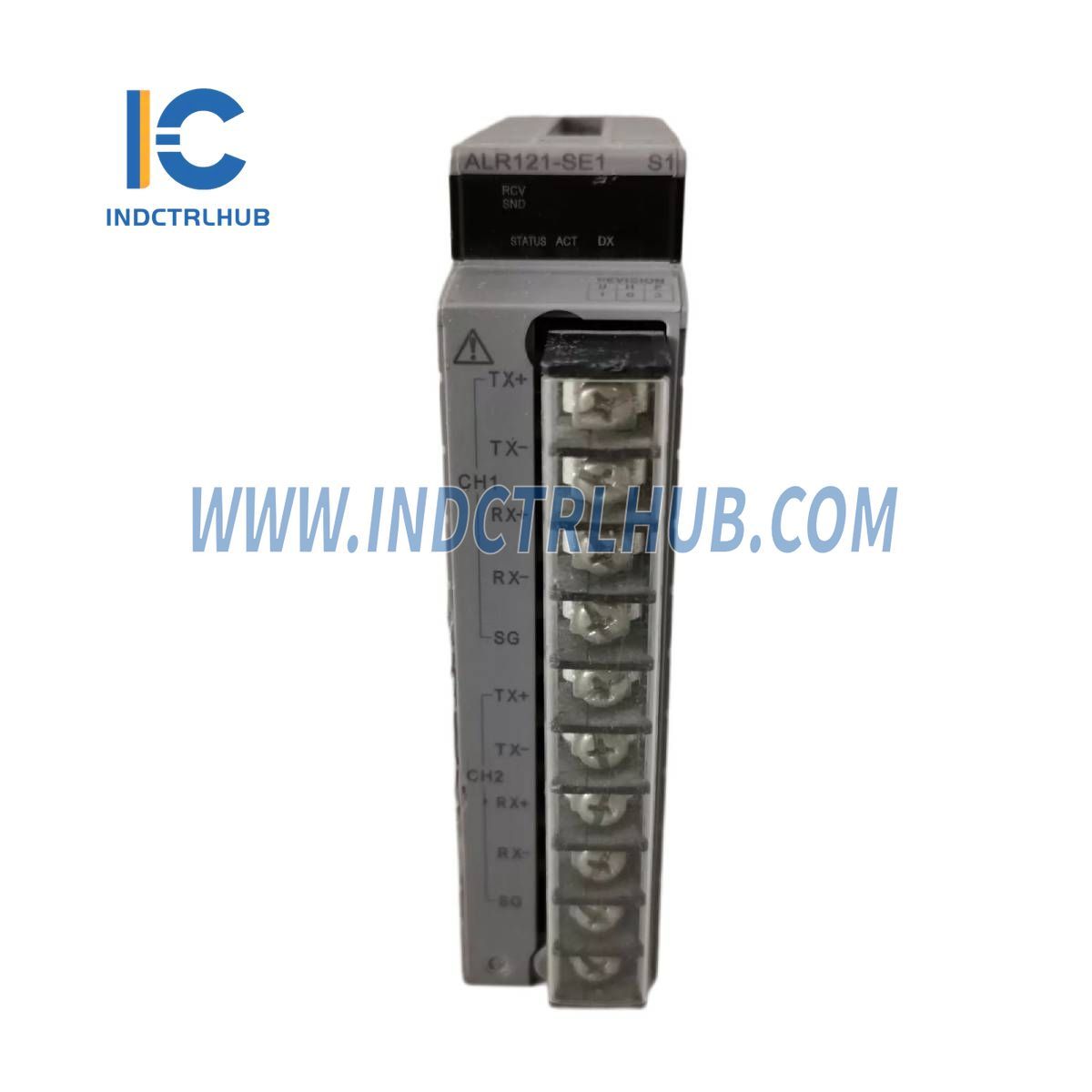

Yokogawa ALR121-SE1 je sériový komunikačný modul navrhnutý pre komunikáciu RS-422/RS-485 s 2 portami. Podporuje bod-bod aj viacbodové pripojenia a je vhodný pre priemyselné systémy vyžadujúce spoľahlivú sériovú výmenu dát.
Technické špecifikácie
Sériový komunikačný modul ALR121-SE1 má nasledujúce špecifikácie (platí pre ALR121, pokiaľ nie je uvedené inak):
| Položka | Špecifikácia |
|---|---|
| Model | ALR121 |
| Rozhranie | RS-422/RS-485 |
| Spôsob pripojenia | Bod-bod (RS-422) Viacbodový (RS-485) |
| Komunikačná funkcia | Polovičný duplex |
| Metóda synchronizácie | Štart-stop synchronizácia |
| Rýchlosť prenosu | 1200/2400/4800/9600/19200/38400 bps (*1) |
| Prenosový kód | ASCII/binárne |
| Dĺžka znaku | 7/8 bitu |
| Dĺžka stop bitu | 1/2 bitu |
| Kontrola parity | Žiadna/rovná/nepárna |
| Oneskorenie po prenose dát | 1 ms (Oneskorenie pred opätovným začatím prijímania dát po prenose dát) |
| Prenosová vzdialenosť | Maximálne 1200 m (celková predĺžená dĺžka) |
| Spôsob inštalácie | Namontované na ANB10◻, ANB11◻, ANR10◻, AFF50◻, AFV10◻, AFV30◻ alebo AFV40◻ |
| I/O zapojenie | Kábel s 3-párovým tienením, AKB161 alebo AKB162 |
| Pripojenie vedenia | Prichytávané skrutkami M4 svorkovnicového bloku (5 pólov x 2) |
| Prúdový odber | 0,5 A |
| Hmotnosť | 0,3 kg |
Model a kódy prípon
ALR121-SE1 obsahuje nasledujúce konfiguračné detaily:
| Kategória | Podrobnosti |
|---|---|
| Model | Sériový komunikačný modul ALR121 (RS-422/RS-485, 2 porty) |
| Kódy prípon |
|
