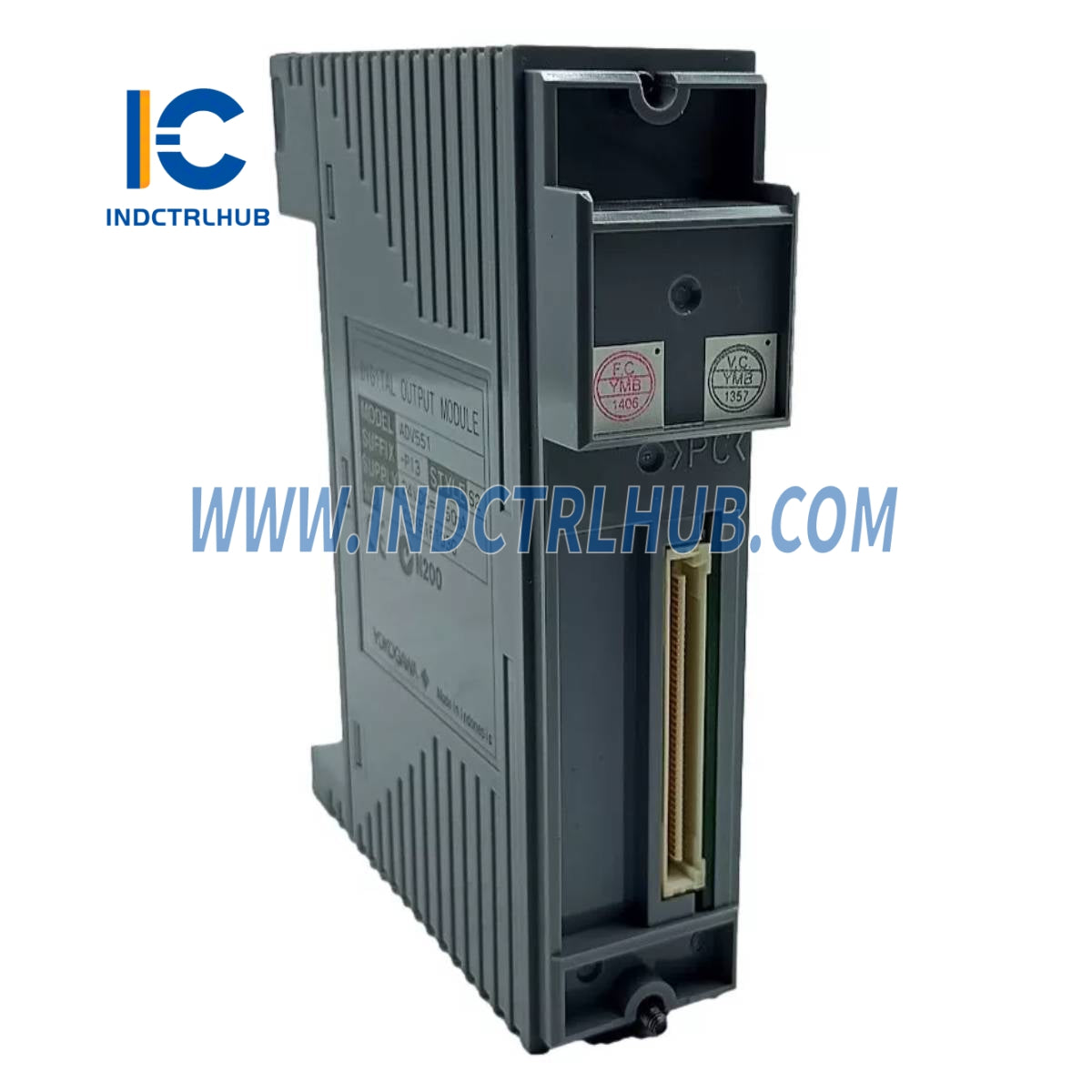

Yokogawa ADV551-P13 32-kanálový digitálny výstupný modul
Yokogawa ADV551-P13 32-kanálový digitálny výstupný modul
Manufacturer: Yokogawa
Product No.: ADV551-P13
Condition:1000 skladom
Product Type: 32-kanálový digitálny výstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ADV551-P13 |
|
Popis |
32-kanálový digitálny výstupný modul, 24 VDC, izolovaný, s pulzným/časovo proporcionálnym výstupom, bez zobrazenia stavu, podpora G3 a širokého teplotného rozsahu |
_
_
__ Špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Počet výstupných kanálov |
32 |
|
Menovité priložené napätie |
24 V DC |
|
Hodnotenie externého napájacieho zdroja |
24 V DC, 50 mA |
|
Rozsah napájacieho napätia z externého zdroja |
20,4 až 26,4 V DC |
|
Výstupný formát |
Prúdový odber |
|
Výstupné napätie ZAP (max) |
2 V DC |
|
Únikový prúd (výstup VYP) |
Max. 0,1 mA |
|
Maximálny záťažový prúd |
100 mA na kanál (až do 26,4 V) |
|
Medzné napätie |
- Výstup do systému: 2 kV AC na 1 min - Medzi spoločnými: 500 V AC (na 16 kanálov) |
|
Čas odozvy výstupu |
_ 3 ms (výstup stavu), _ 10 ms (zmiešaný výstup) |
|
Výstup šírky impulzu |
8 ms až 7200 s (jednorazová funkcia) |
|
Rozlíšenie šírky impulzu |
8 ms (±1 ms oneskorenie ZAP/VYP) |
|
Časovo proporcionálny výstup |
Podporované |
|
Funkcia výstupného stavu |
Nie je zahrnuté (podľa kódu prípony) |
|
Maximálna spotreba prúdu |
700 mA (5 V DC), 60 mA (externé 24 V DC) |
|
Hmotnosť |
Približne 0,20 kg |
|
Externé pripojenie |
Svorka na tlak, kábel KS (AKB331), MIL konektor |
_
_
__ Rozpis kódu prípony (ADV551-P13)
|
Kód |
Význam |
|---|---|
|
-P |
S funkciami výstupu šírky impulzu a časového podielu |
|
1 |
Bez zobrazenia stavu |
|
3 |
S voliteľnou normou ISA Standard G3 a teplotnou voľbou (-20 až 70 °C) |
_
