Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ADV169-P50 |
|
Popis |

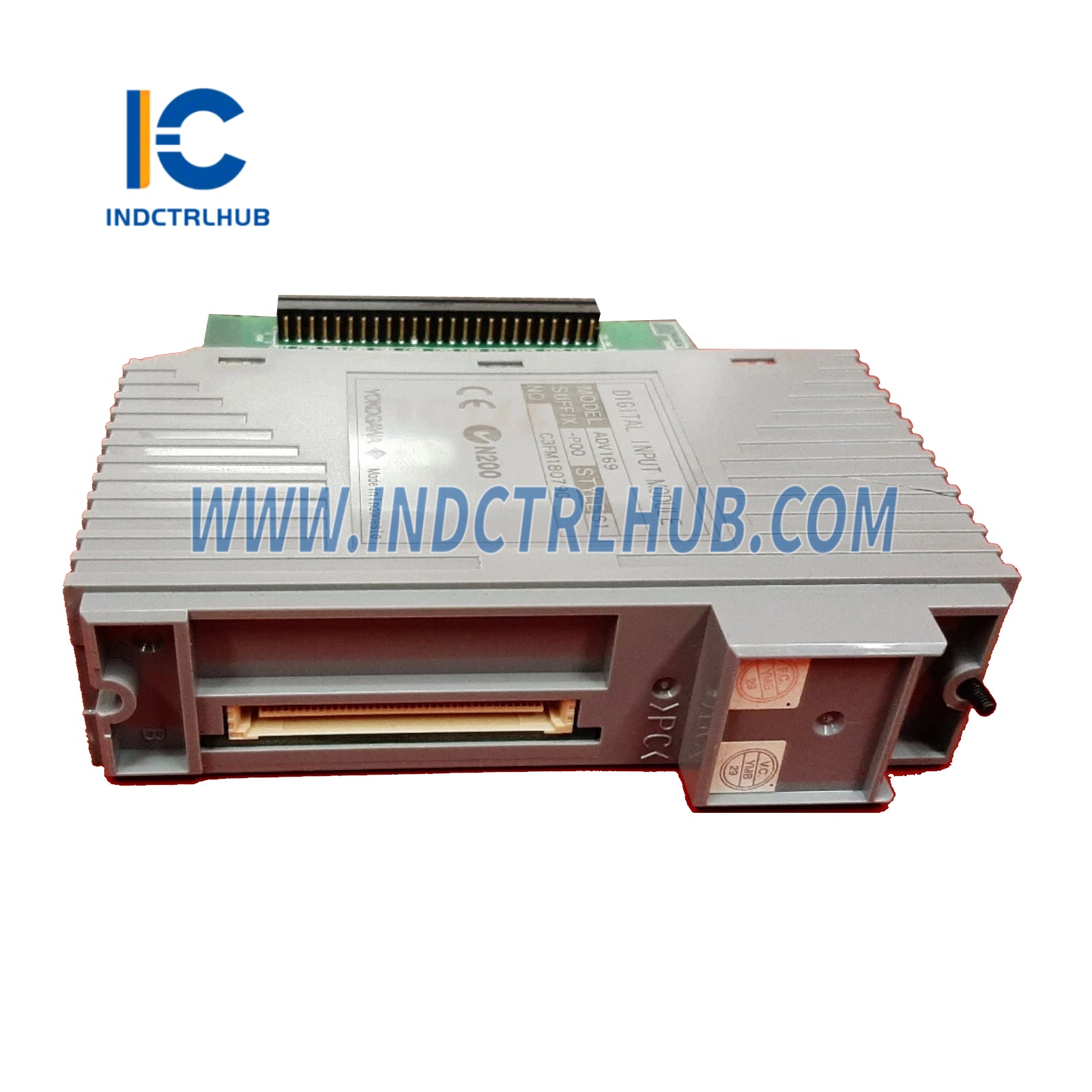

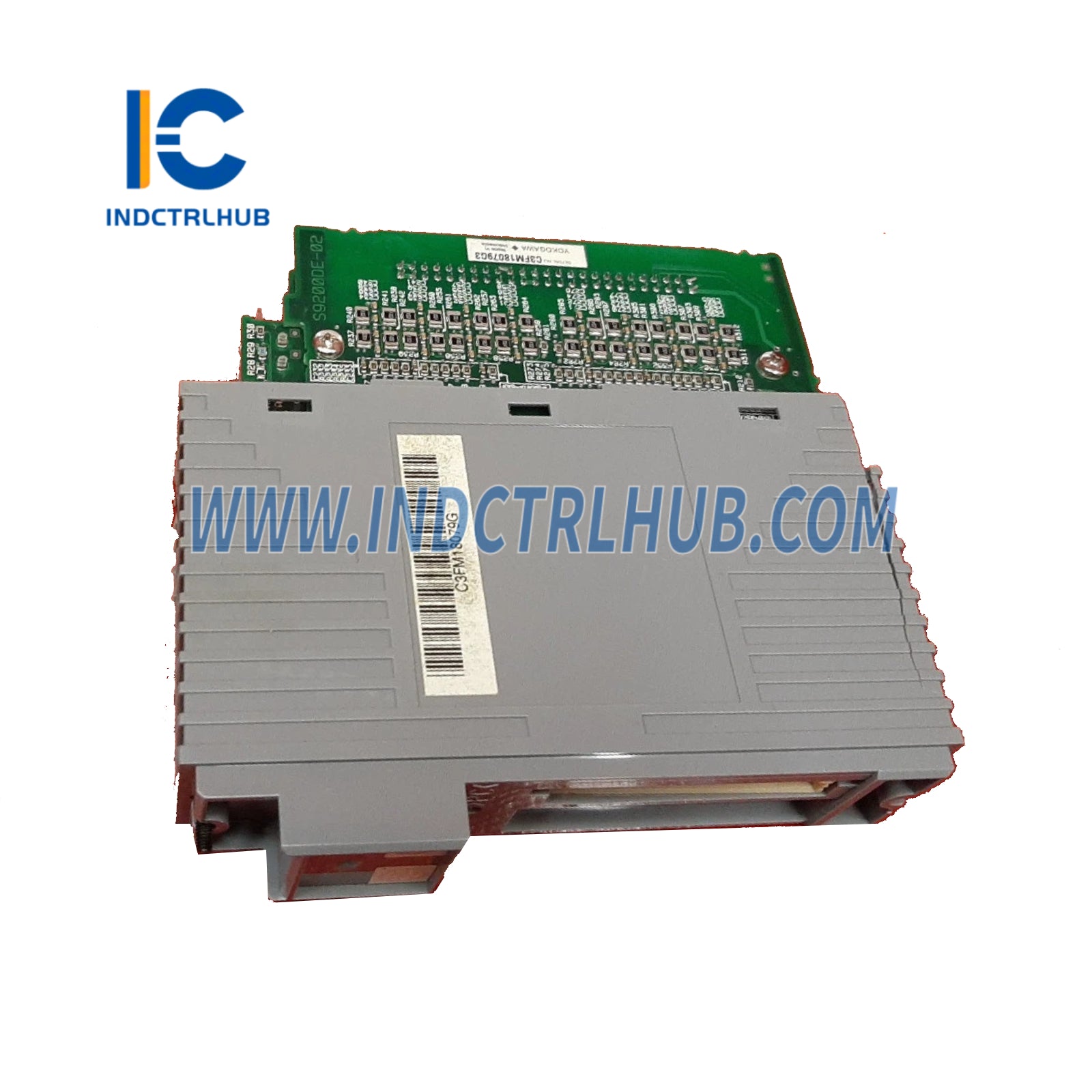

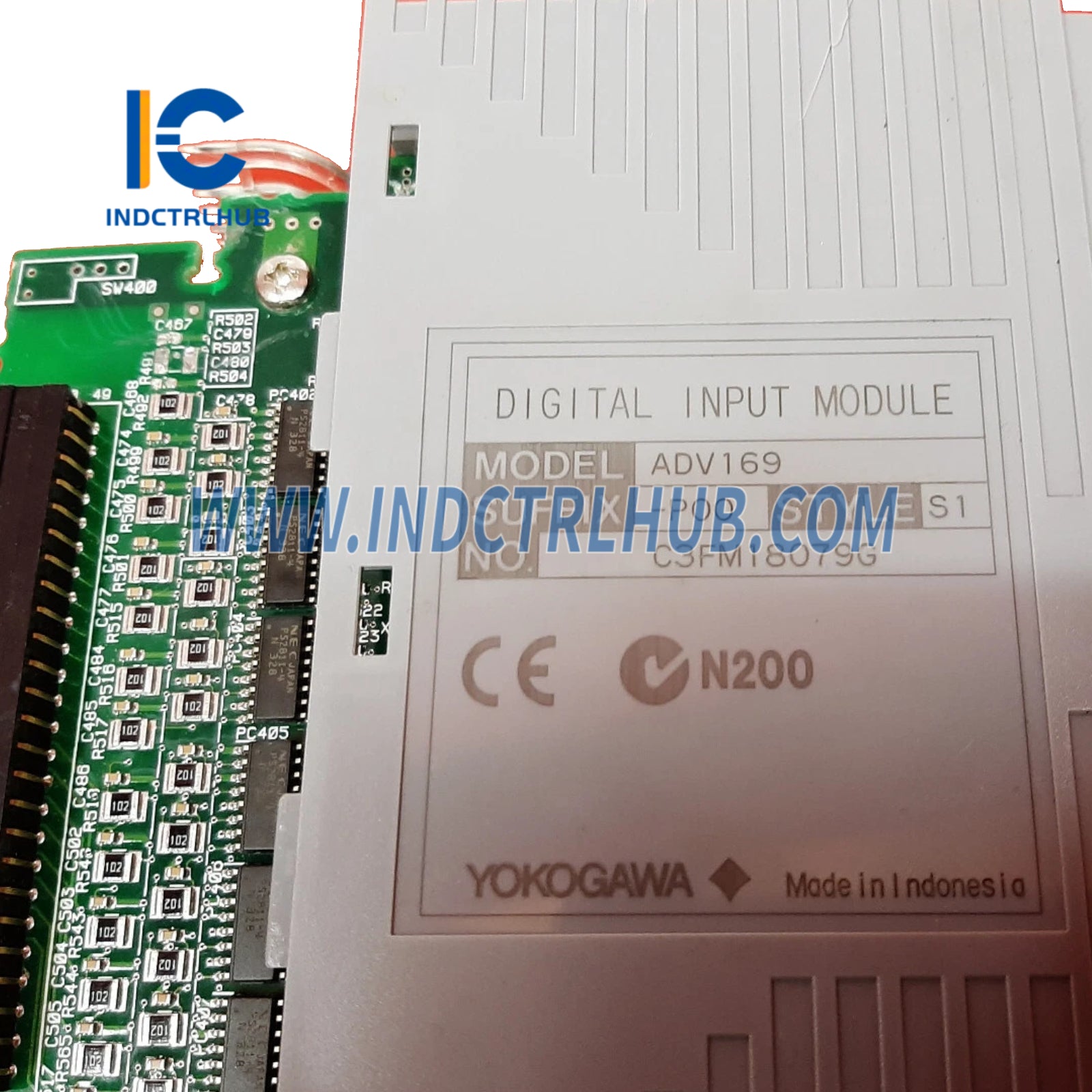

Digitálny vstupný modul pre ST6, 64-kanálový, izolovaný (spoločná mínusová strana každých 16 kanálov), štandardný typ s ISA G3 možnosťou |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
ADV169 |
|
Počet vstupných kanálov |
64 |
|
Izolácia signálu |
Spoločný pre každých 16 kanálov |
|
Typ vstupného signálu |
Kontaktný vstup alebo napäťový vstup |
|
Práh kontaktového vstupu |
- VYPNUTÉ: ≥100 kΩ- ZAPNUTÉ: ≤200 Ω- Minimálny prúd (skrat): 1,25 mA |
|
Práh napäťového vstupu |
- VYPNUTÉ: 4,5 až 25 V DC- ZAPNUTÉ: ±1 V DC, 200 Ω alebo menej |
|
Hodnotenie vstupného kontaktu |
≥ 5 V DC, 20 mA |
|
Funkcia vstupu tlačidla |
Nepodporované |
|
Čas odozvy vstupu |
≤ 8 ms (vstup stavu) |
|
Výstupný signál |
— (ADV169 je iba vstupný) |
|
Maximálna spotreba prúdu |
800 mA (5 V DC) |
|
Hmotnosť |
Približne 0,30 kg |
|
Externé pripojenie |
Špeciálny kábel (KS9) |
|
Kompatibilná karta |
kompatibilný so ST6 |
🔹 Výklad kódu prípony
|
Kód |
Význam |
|---|---|
|
-P |
Štandardný typ |
|
5 |
S voliteľnou ISA Standard G3 |
|
0 |
Základná verzia |
