Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI835-S50 |
|
Popis |
Analógový I/O modul (4–20 mA, 4-kanálový vstup/4-kanálový výstup, izolované kanály) |
🔹 Popis

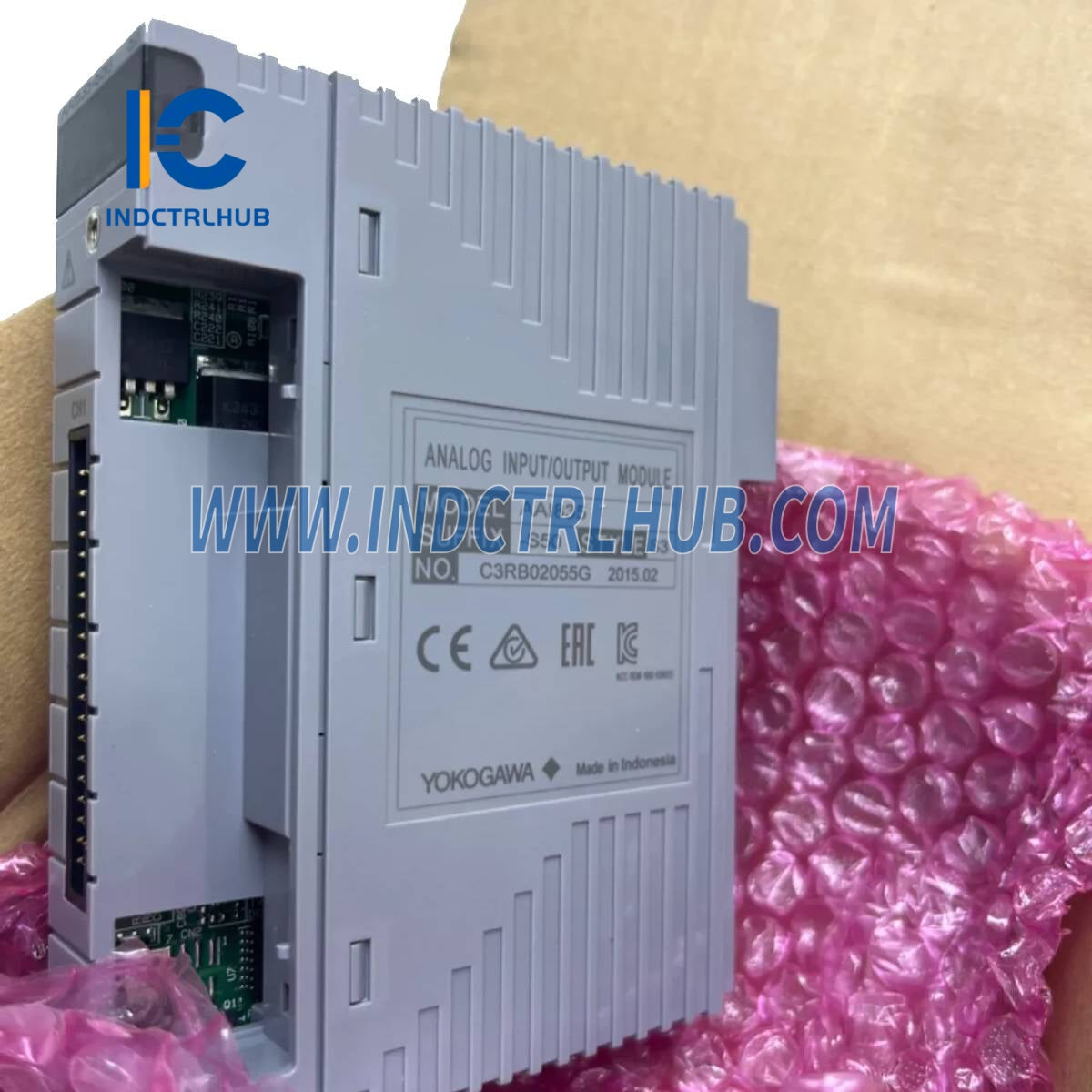

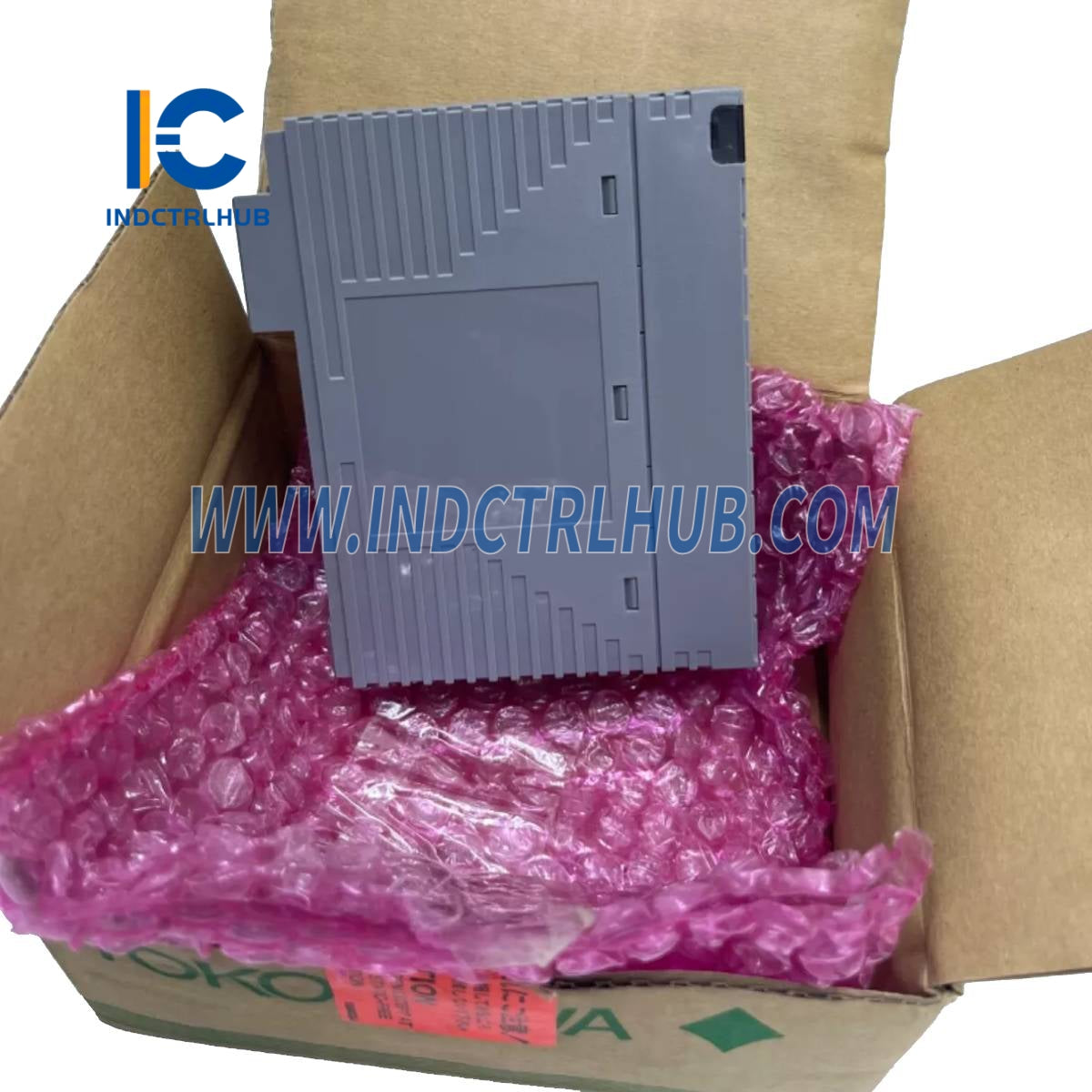

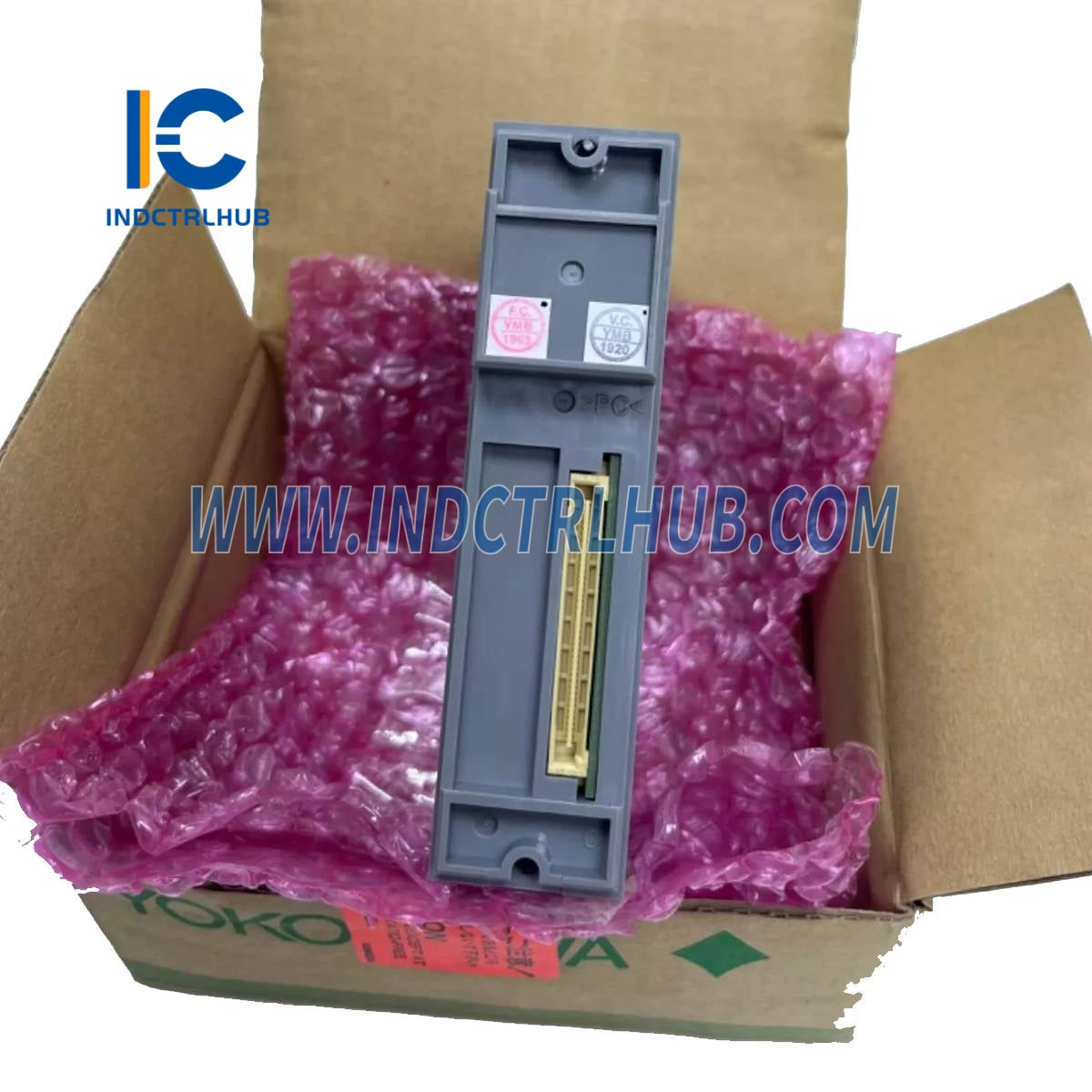

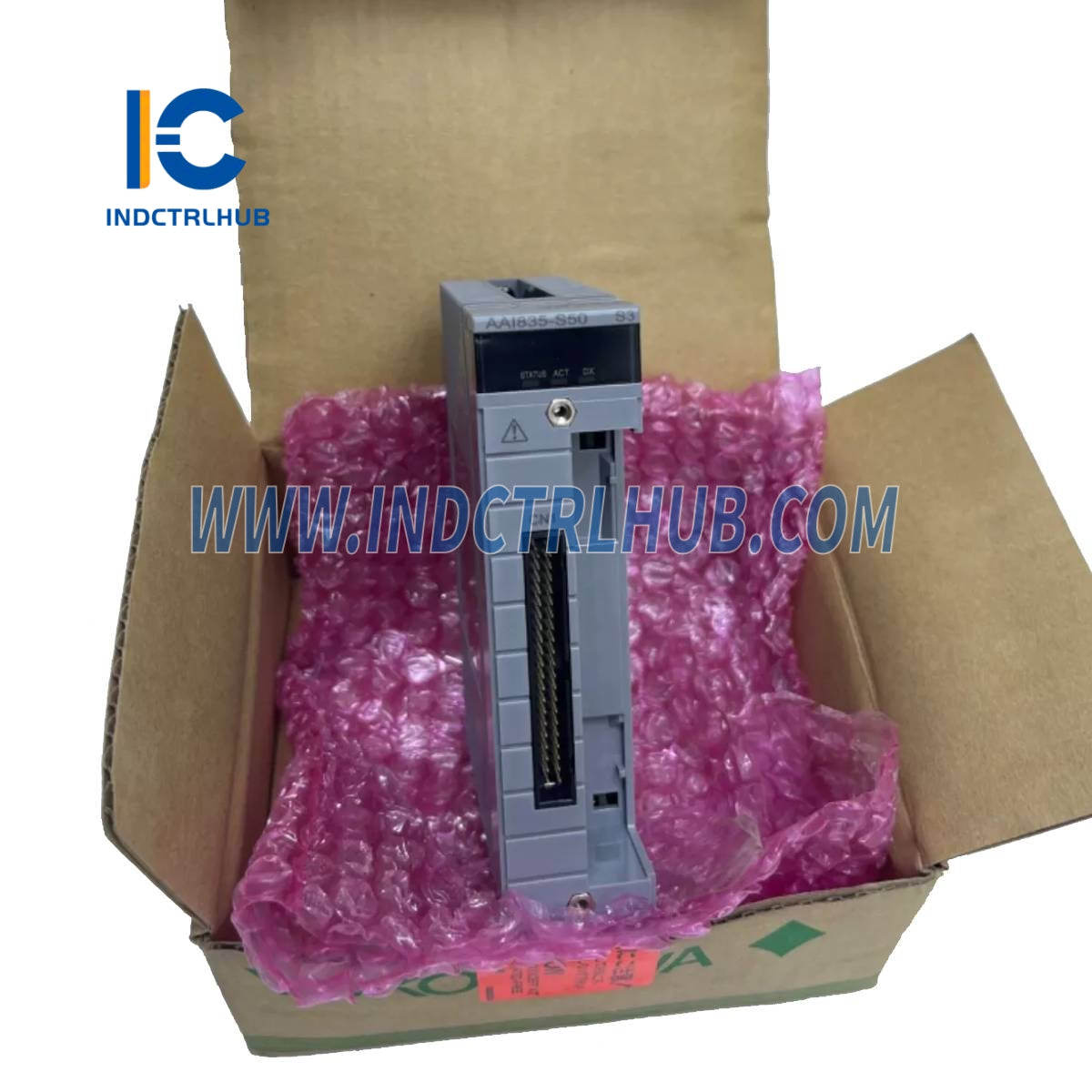

Modul AAI835-S50 je vysoko výkonný analógový I/O modul navrhnutý pre 4 vstupy a 4 výstupy signálov 4–20 mA, s izoláciou medzi kanálmi a systémovou izoláciou. Je ideálny pre aplikácie vyžadujúce dvojitú redundantnú konfiguráciu a robustné spracovanie analógových signálov. Modul podporuje HART komunikáciu a je vybavený presnou detekciou a riadením výstupu signálu.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI835 |
|
Počet I/O kanálov |
4-kanálový vstup / 4-kanálový výstup, všetky izolované |
|
I/O signál |
Vstup: 4 až 20 mAVýstup: 4 až 20 mA |
|
Povolený vstupný prúd |
25 mA |
|
Povolený odpor záťaže |
0 až 750 Ω (len výstup) |
|
Odolné napätie |
500 V AC (1 minúta) medzi I/O a systémom a medzi kanálmi |
|
Vstupný odpor (zapnuté napájanie) |
290 Ω (pri 20 mA) až 450 Ω (pri 4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
500 kΩ alebo väčší |
|
Detekcia prerušenia obvodu |
Výstup: < 0,65 mA |
|
Presnosť |
Vstup: ±16 µAVýstup: ±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
15,0 V alebo vyššie (pri 20 mA), 29,3 V alebo menej (pri 0 mA) |
|
Teplotný drift |
±16 µA / 10 °C |
|
Maximálny odber prúdu |
360 mA (5 V DC), 450 mA (24 V DC) |
|
Hmotnosť |
0,3 kg |
|
Externé pripojenia |
Svorka na tlak, kábel s konektorom MIL, kábel KS1 |
|
Komunikácia HART |
Dostupné |
🔹 Kódy prípon
|
Kód |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
-H |
S digitálnou komunikáciou HART |
|
5 |
Bez ochrany proti výbuchu |
|
E |
S ochranou proti výbuchu |
|
0 |
Základný typ |
|
3 |
Vyhovuje štandardu ISA G3, teplota -20 až 70 °C |
| Skontrolujte nižšie populárne položky pre viac informácií v | Priemyselný riadiaci uzol | |||
| Značka | Popis | Cena (USD) | Sklad | Odkaz |
| YOKOGAWA | Uzlová jednotka ANB10D-420/CU2N pre dvojitú redundantnú zbernicu ESB | 3071–4071 | 260 | Uzlová jednotka ANB10D-420/CU2N |
| YOKOGAWA | Analógový I/O modul AAI841-H50/K4A00 pre spracovanie zmiešaných signálov | 1714–2714 | 710 | Analógový I/O modul AAI841-H50/K4A00 |
| YOKOGAWA | 32-bodový digitálny vstupný modul F3XD32-3F pre FA-M3 PLC | 500–1000 | 470 | Digitálny vstupný modul F3XD32-3F |
| YOKOGAWA | Napájací modul PW301/100 TO pre DCS systémy | 500–1500 | 830 | Napájací modul PW301/100 TO |
| YOKOGAWA | Programovateľný indikátorový regulátor YS1700-030 pre riadenie procesov | 643–1643 | 390 | Riadiaca jednotka YS1700-030 |
| YOKOGAWA | Sériový komunikačný modul ALR121-SE1 pre RS-485 | 1214–2214 | 650 | Sériový komunikačný modul ALR121-SE1 |
| YOKOGAWA | Komunikačný modul F3RZ81-0F Ladder pre RS-232C | 500–1000 | 520 | Komunikačný modul F3RZ81-0F |
🔹 Kódy možností
|
Kód |
Popis |
|---|---|
|
/B3A00 |
Adaptér rozhrania KS kábla [ATB3A-00] |
|
/K4A00 |
Adaptér rozhrania KS kábla [ATK4A-00] |
|
/13S00 |
Tlakový svorkovnicový blok pre izolovaný analóg [ATI3S-00] |
|
/13S10 |
Tlakový svorkovnicový blok s tlmičom prepätia [ATI3S-10] |
|
/13D00 |
Dvojitý tlakový svorkovnicový blok pre izolovaný analóg [ATI3D-00] |
|
/13D10 |
Dvojitý tlakový svorkovnicový blok s tlmičom prepätia [ATI3D-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [ACCC01] |
