Product Description
Popis:

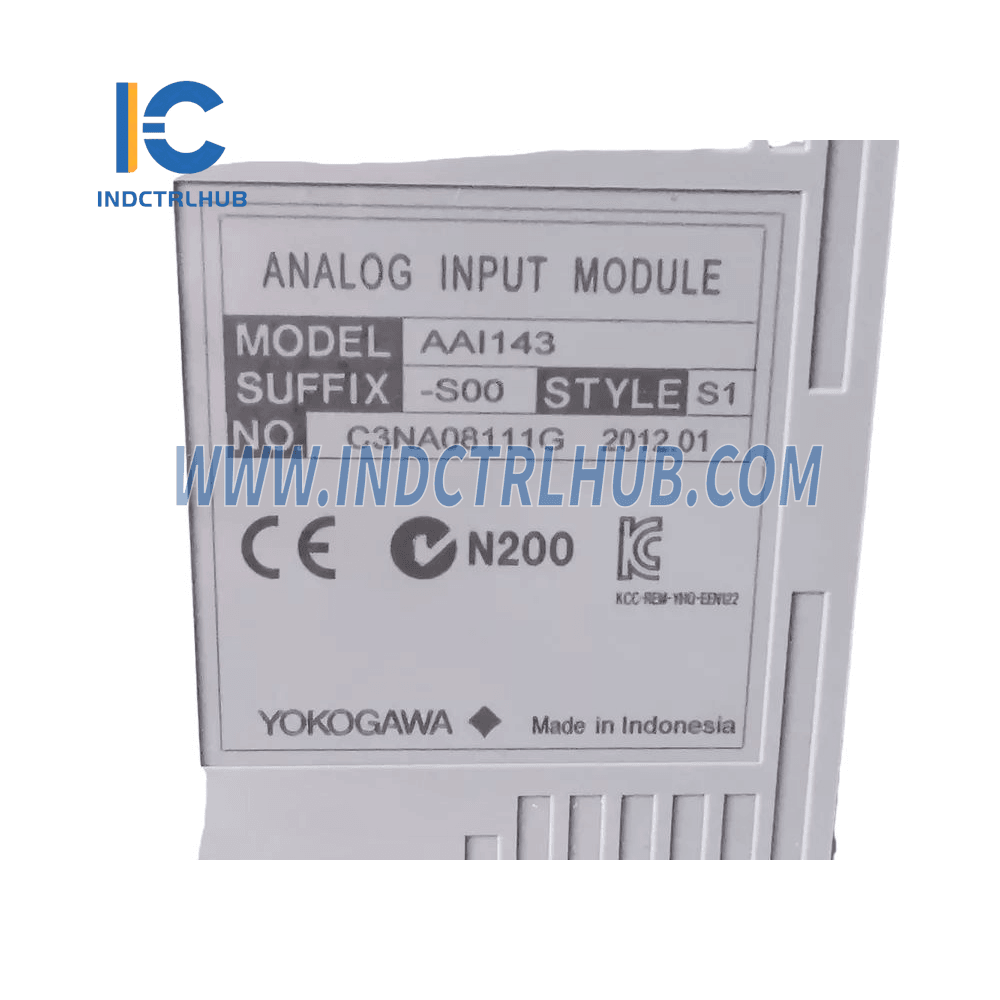

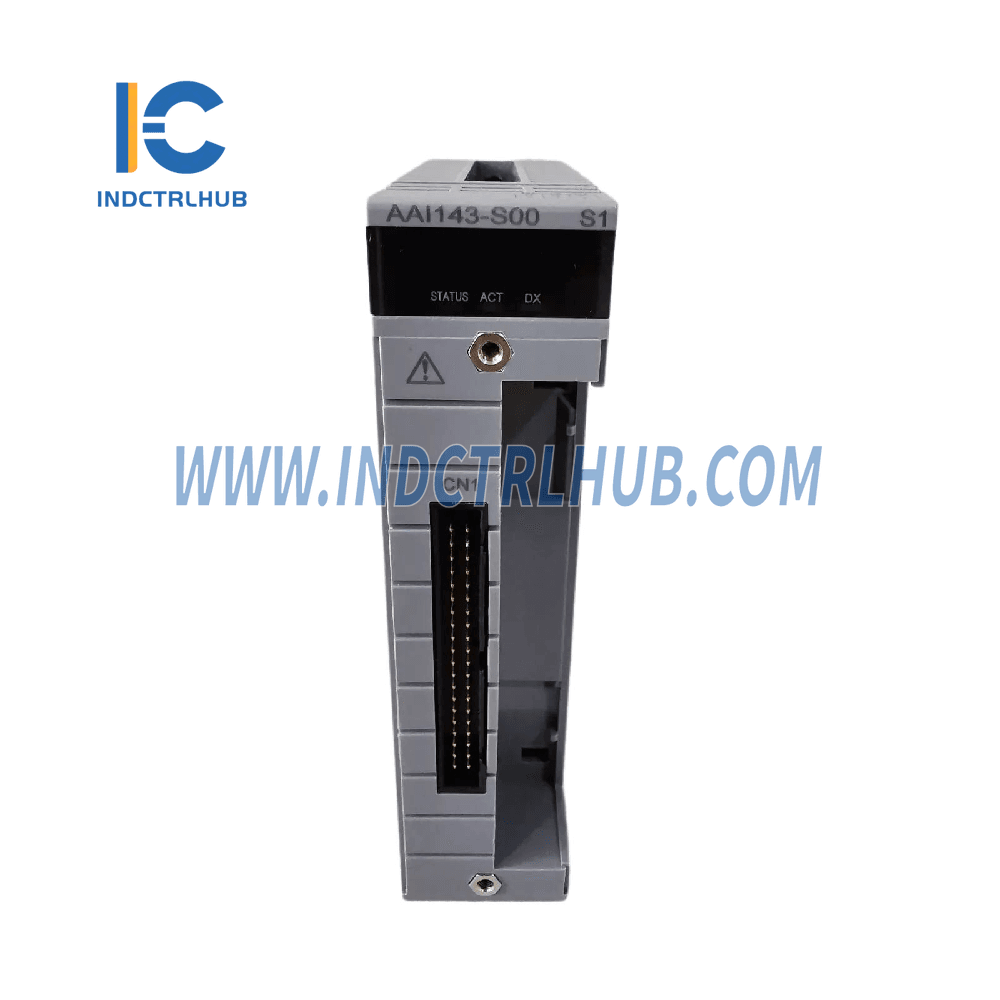

Modul AAI143 je pokročilý analógový vstupný modul navrhnutý na spracovanie 16 izolovaných kanálov pre signály 4 až 20 mA. Je určený na použitie v priemyselných automatizačných systémoch a prostrediach riadenia procesov. Tento modul môže byť nakonfigurovaný pre dvojitú redundantnú prevádzku a je ideálny pre aplikácie vyžadujúce vysokú izoláciu vstupu a spoľahlivosť.
Špecifikácie:
| Atribút | AAI143-S00 S1 |
|---|---|
| Počet vstupných kanálov | 16, izolovaných |
| Vstupný signál | 4 až 20 mA |
| Povolený vstupný prúd | 24 mA |
| Odolné napätie | Medzi vstupom a systémom: 1500 V AC, po dobu 1 minúty |
| Vstupný odpor (zapnuté napájanie) | 270 Ω (pri 20 mA) až 350 Ω (pri 4 mA) |
| Vstupný odpor (vypnuté napájanie) | 500 kΩ alebo väčší |
| Presnosť | ±16 μA |
| Obdobie aktualizácie dát | 10 ms |
| Napájanie vysielača | 19,0 V alebo vyššie (pri 20 mA) / 25,5 V alebo nižšie (pri 0 mA) |
| Nastavenie 2-vodičového alebo 4-vodičového vysielača | Pre každý kanál nastavením pinu |
| Posun spôsobený zmenou okolitých teplôt | ±16 μA/10°C |
| Maximálny odber prúdu | 230 mA (5 V DC), 540 mA (24 V DC) |
| Hmotnosť | 0,3 kg |
| Externá komunikácia | Svorka na tlak, MIL konektorový kábel, špeciálny kábel (KS1) |
| HART komunikácia | Dostupné |
Kódy prípon a možnosti:
-
Kódy prípon:
- -S: Štandardný typ
- -H: S digitálnou komunikáciou (protokol HART)
- 5: Bez ochrany proti výbuchu
- E: S ochranou proti výbuchu
- 0: Základný typ
- 3: S možnosťou ISA Standard G3 a teplotnou možnosťou (-20 až 70 °C)
-
Kódy možností:
- /K4A00: S adaptérom rozhrania KS kábla (pre pripojenie terminálovej dosky AEA4D)
- /A4S00: So svorkovým blokom na tlak
- /A4S10: So svorkovým blokom na tlak (tlmič prepätia)
- /A4D00: S dvojitým svorkovým blokom na tlak
- /A4D10: S dvojitým svorkovým blokom na tlak (tlmič prepätia)
- /CCC01: S krytom konektora pre MIL kábel
Kľúčové vlastnosti:
- 16 izolovaných vstupných kanálov: Modul AAI143 ponúka 16 izolovaných vstupných kanálov, čo zabezpečuje spoľahlivé spracovanie signálu s vysokou izoláciou medzi každým vstupným kanálom a systémom.
- Vysoká presnosť a presnosť: S presnosťou ±16 μA je tento modul vhodný pre priemyselné aplikácie citlivé na presnosť.
- Široký rozsah napätia pre napájanie vysielača: Modul podporuje rozsah napájacích napätí vysielača, s 19,0 V alebo vyšším (pri 20 mA) a 25,5 V alebo nižším (pri 0 mA).
- Dvojitá redundantná konfigurácia: Ideálne pre aplikácie kritické na spoľahlivosť, kde je nevyhnutná redundancia systému.
- Podpora komunikácie HART: Tento modul podporuje protokol HART, čo umožňuje bezproblémovú integráciu do systémov riadenia procesov vyžadujúcich digitálnu komunikáciu.
