Product Description

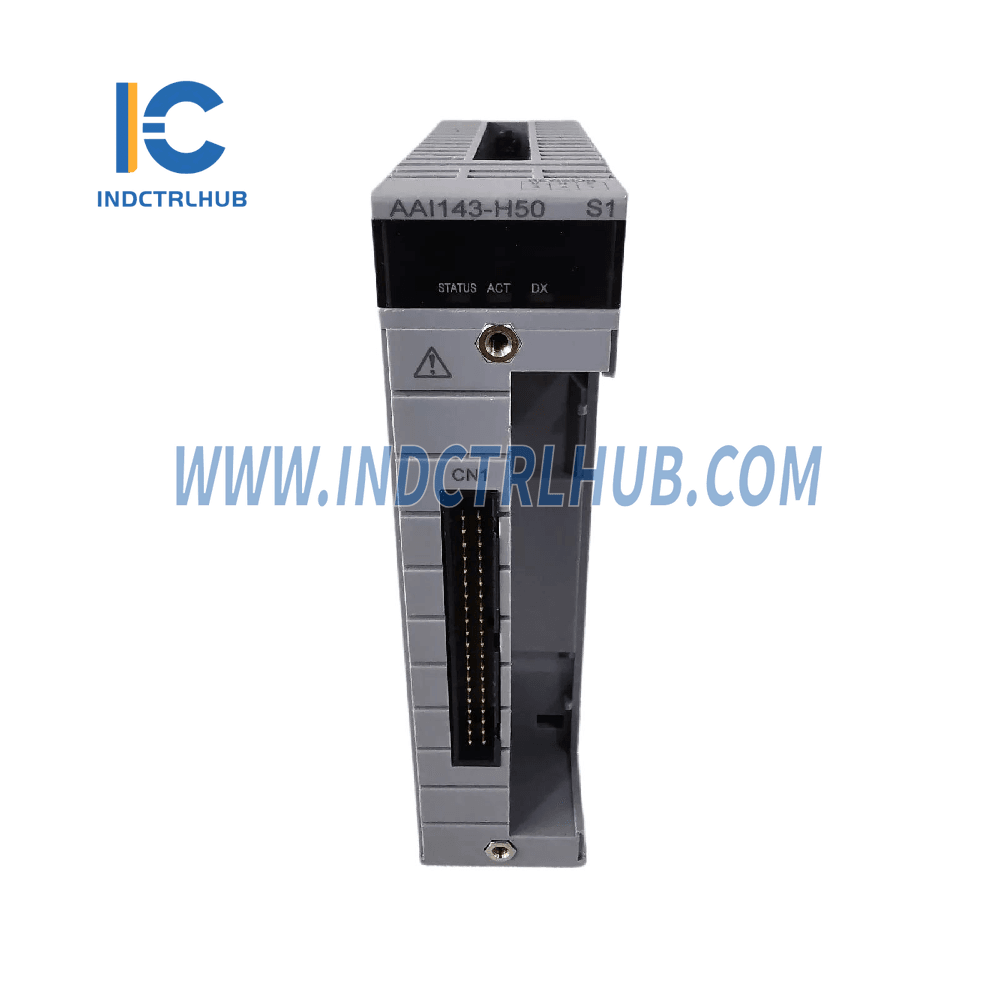

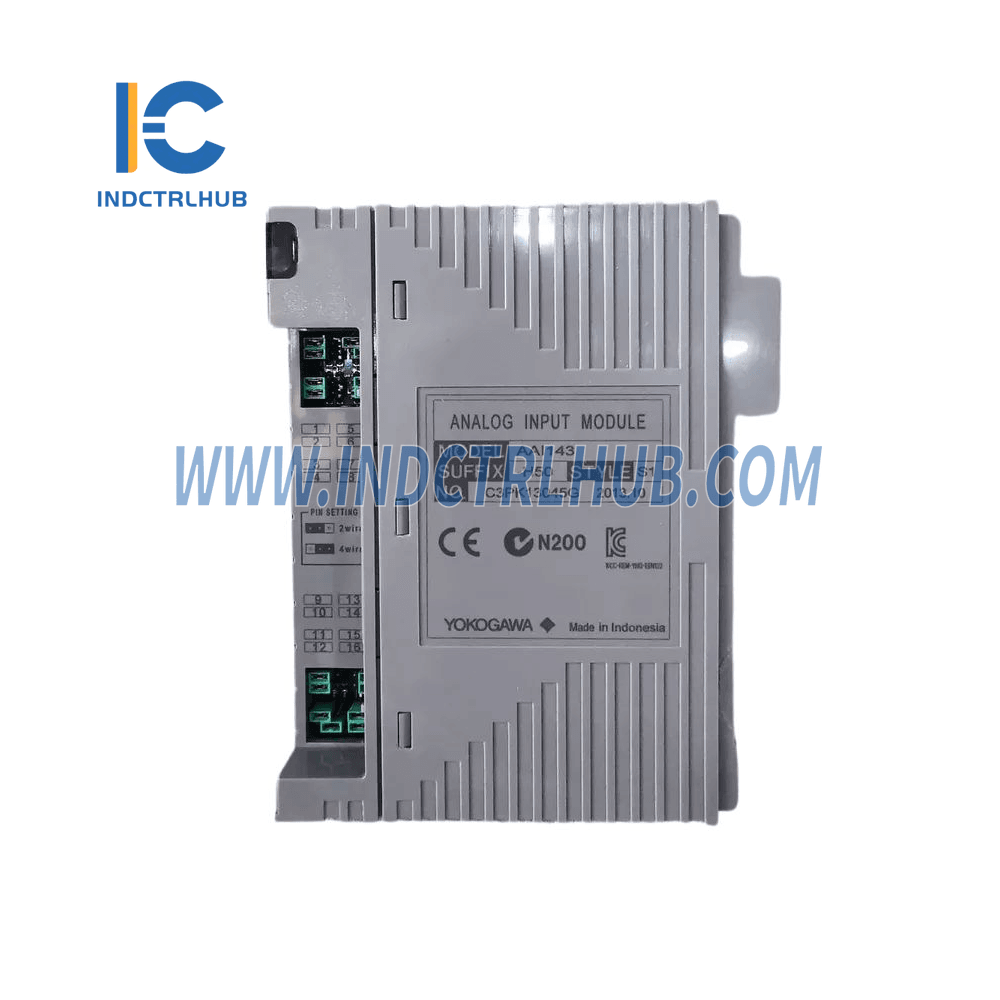

Prehľad analógového vstupného modulu AAI143-H50 S1
Výrobca: Yokogawa
Model/Číslo dielu: AAI143-H50 S1
Popis: Analógový vstupný modul (4 až 20 mA, 16-kanálový, izolovaný)
AAI143-H50 S1 je vysoko výkonný analógový vstupný modul od Yokogawa, navrhnutý pre priemyselné aplikácie vyžadujúce izolované analógové vstupné signály. Tento modul podporuje 16 vstupných kanálov, ktoré spracovávajú 4-20 mA signály s izoláciou, čo zabezpečuje presné získavanie dát a zároveň zabraňuje elektrickému rušeniu. Je navrhnutý tak, aby poskytoval stabilný a spoľahlivý výkon, najmä v konfiguráciách s dvojitou redundanciou, čo ho robí vhodným pre kritické systémy v odvetviach ako výroba, energetika a petrochemický priemysel.
Kľúčové vlastnosti AAI143-H50 S1
- 16 izolovaných vstupných kanálov: Ideálne pre priemyselné prostredia vyžadujúce izoláciu medzi vstupnými signálmi a riadením systému.
- Kompatibilita signálov: Podporuje 4-20 mA vstupné prúdové signály, vhodné pre rôzne aplikácie riadenia a monitorovania procesov.
- Schopnosť dvojitej redundancie: Môže byť nakonfigurovaný v dvojitej redundantnej zostave na zvýšenie spoľahlivosti.
- Možnosti výbušnej ochrany: K dispozícii s ochranou proti výbuchu pre použitie v nebezpečných prostrediach.
- Podpora komunikácie HART: Umožňuje pokročilú diagnostiku a integráciu s inými riadiacimi systémami cez protokol HART.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Vstupný signál | 4-20 mA DC |
| Počet vstupných kanálov | 16, izolovaných |
| Povolený vstupný prúd | 24 mA |
| Odolné napätie | 1500 V AC medzi vstupom a systémom (po dobu 1 minúty) |
| Vstupný odpor (zapnuté napájanie) | 270 Ω (pri 20 mA) až 350 Ω (pri 4 mA) |
| Vstupný odpor (vypnuté napájanie) | ≥ 500 kΩ |
| Presnosť | ±16 μA |
| Obdobie aktualizácie dát | 10 ms |
| Napájanie vysielača | 19,0 V alebo viac (pri 20 mA), 25,5 V alebo menej (pri 0 mA) |
| Teplotný drift | ±16 μA/10 °C |
| Maximálna spotreba energie | 230 mA (5 V DC), 540 mA (24 V DC) |
| Hmotnosť | 0,3 kg |
| Externá komunikácia | Svorka na tlak, MIL konektorový kábel, špeciálny kábel (KS1) |
| HART komunikácia | Dostupné |
Model a kódy prípon
| Kód prípony | Popis |
|---|---|
| -S | Štandardný typ |
| -H | S podporou komunikácie HART |
| 5 | Bez ochrany proti výbuchu |
| E | S ochranou proti výbuchu |
| 0 | Základný typ |
| 3 | S ISA štandardom G3 a možnosťou teplotného rozsahu (-20 až 70 °C) |
Kódy voliteľných funkcií
| Kód možnosti | Popis |
|---|---|
| /K4A00 | KS káblový rozhraničový adaptér (na pripojenie terminálovej dosky AEA4D) [Model: ATK4A-00] |
| /A4S00 | Tlakový svorkovnicový blok [Model: ATA4S-00] |
| /A4S10 | Tlakový svorkovnicový blok (s tlmičom prepätia) [Model: ATA4S-10] |
| /A4D00 | Dvojitý tlakový svorkovnicový blok [Model: ATA4D-00] |
| /A4D10 | Dvojitý tlakový svorkovnicový blok (s tlmičom prepätia) [Model: ATA4D-10] |
| /CCC01 | Kryt konektora pre MIL kábel [Model: ACCC01] |
