Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI143-H00/K4A00 |
|
Popis |
Analógový vstupný modul (4–20 mA, 16-kanálový, izolovaný) s komunikáciou HART a adaptérom kábla KS |
🔹 Popis

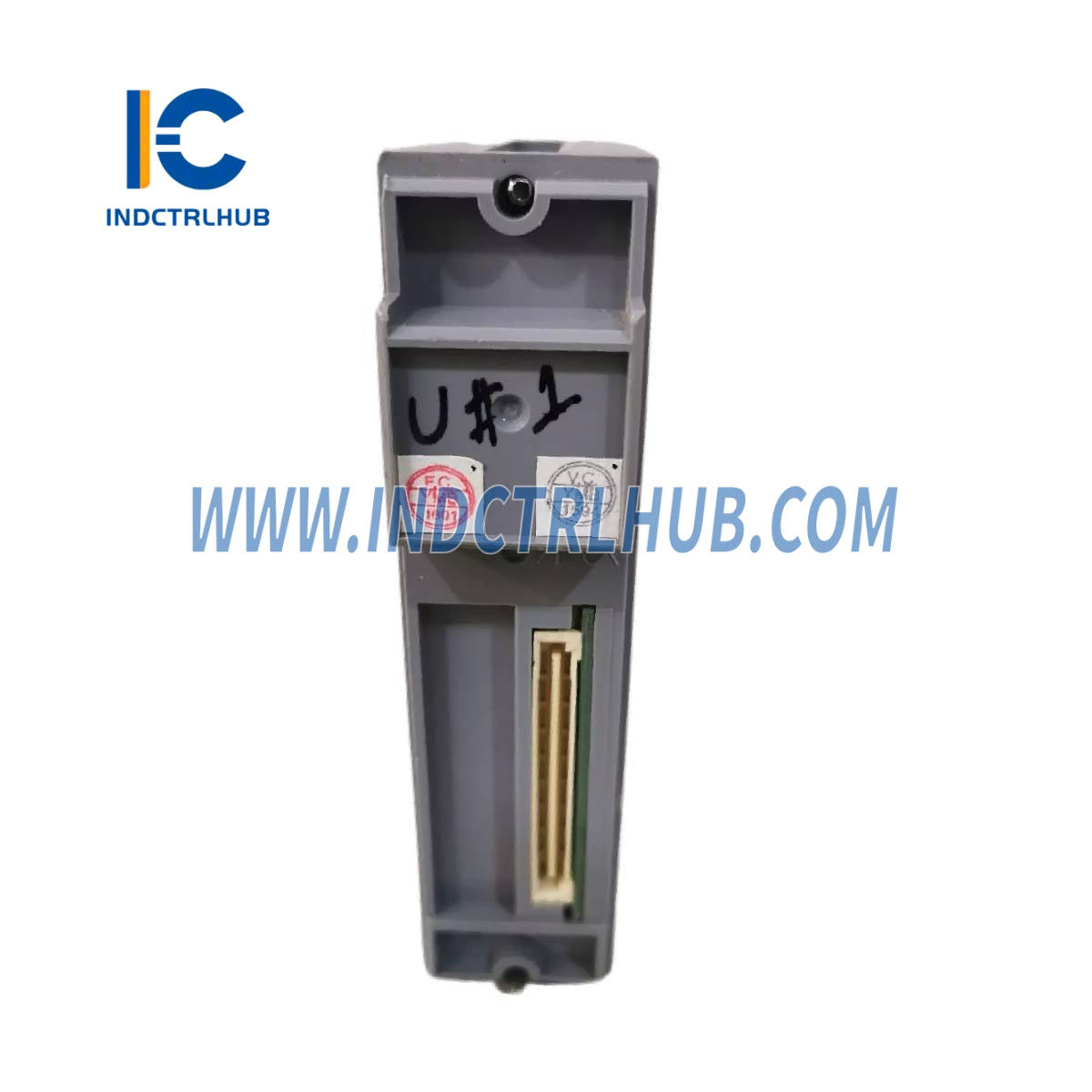

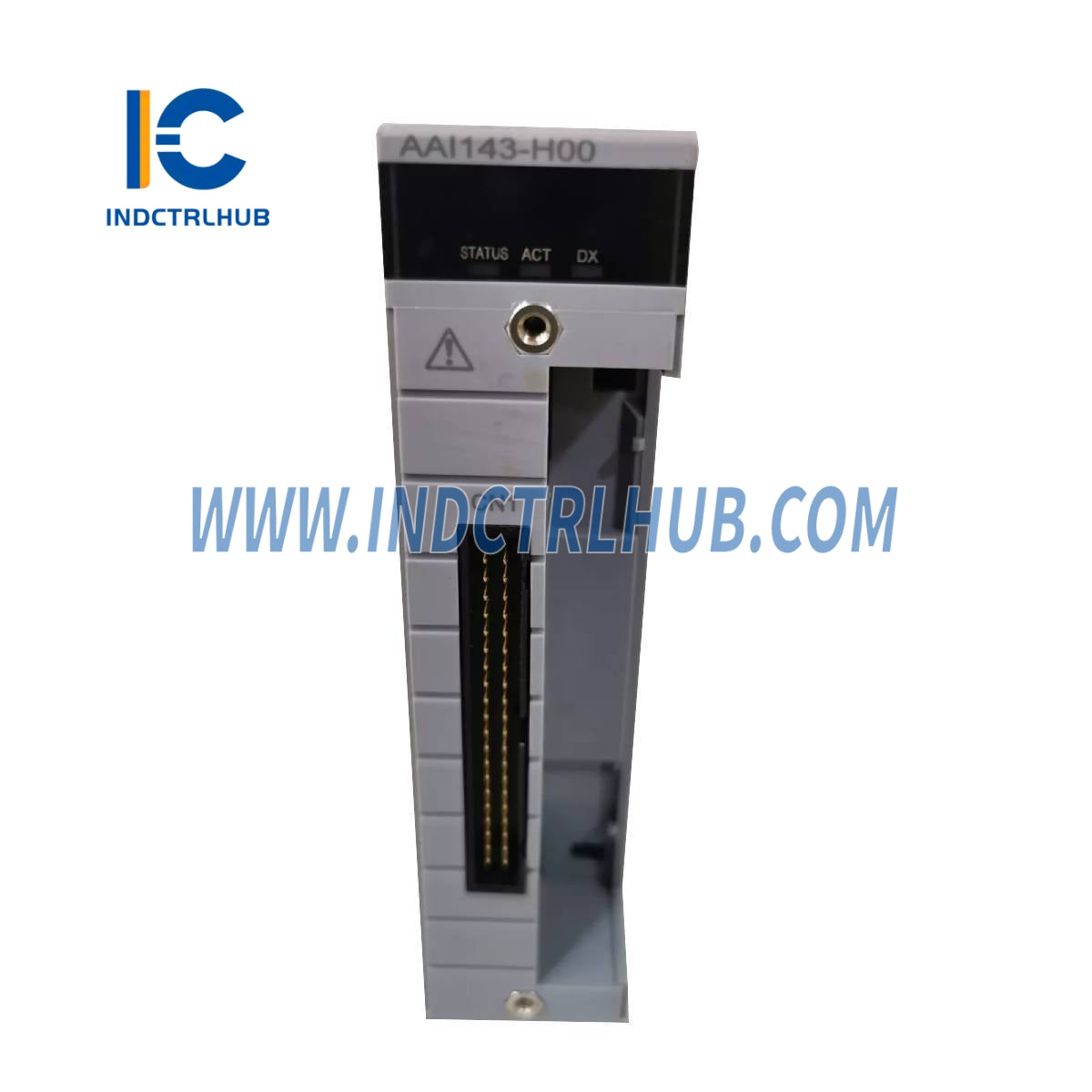

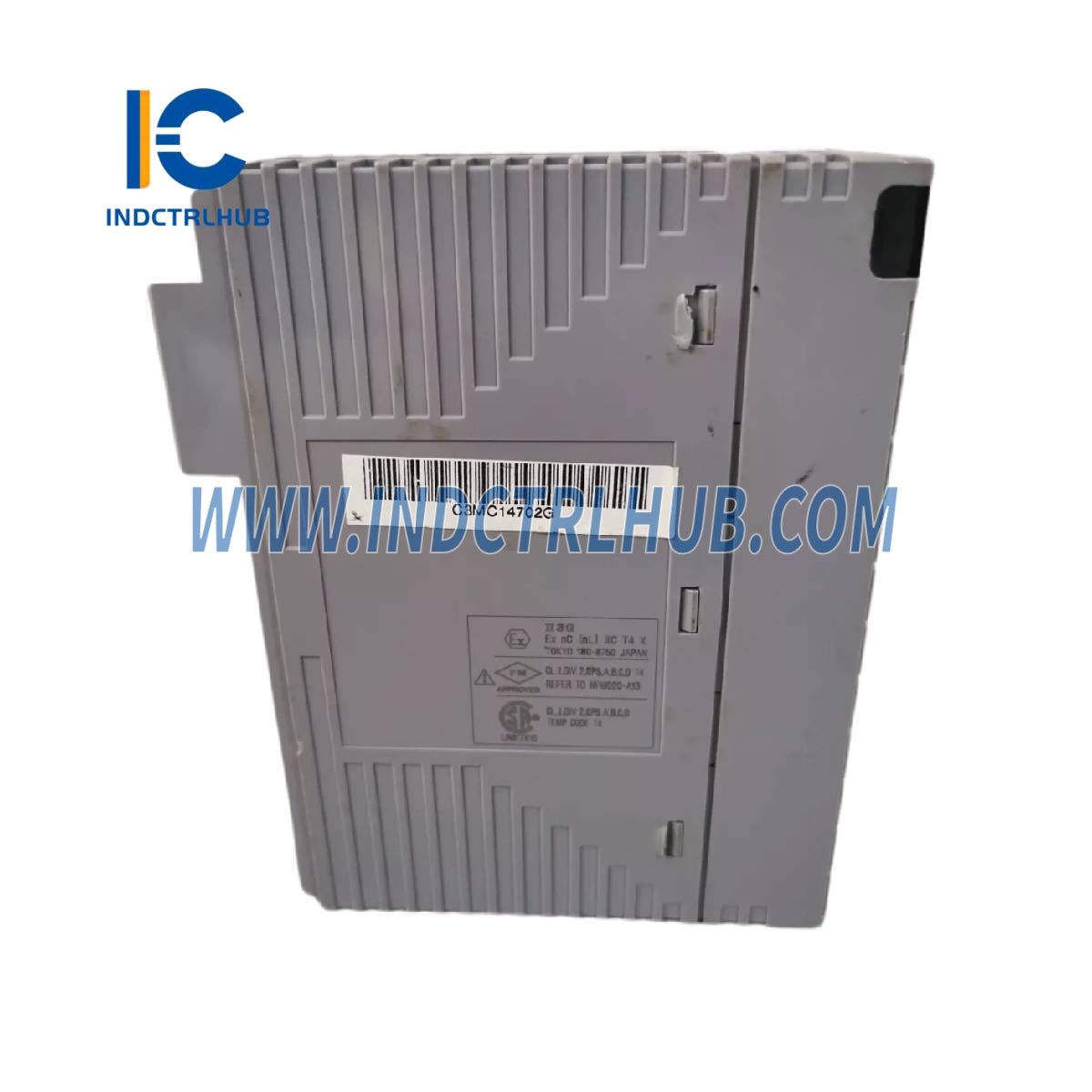

Modul AAI143-H00/K4A00 je 16-kanálový analógový vstupný modul používaný pre prúdové signály 4–20 mA, ktorý ponúka izoláciu kanálov a komunikáciu HART . Táto verzia obsahuje voľbu /K4A00, ktorá poskytuje adaptér rozhrania kábla KS pre pripojenie k terminálovej doske AEA4D (model adaptéra: ATK4A-00). Je vhodný pre duálne redundantné systémové konfigurácie v kritických prostrediach riadenia procesov.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI143 |
|
Vstupné kanály |
16, izolované |
|
Vstupný signál |
4 až 20 mA |
|
Povolený vstupný prúd |
24 mA |
|
Medzné napätie |
1500 V AC (1 min) medzi vstupom a systémom |
|
Vstupný odpor (zapnuté napájanie) |
270 Ω (pri 20 mA) až 350 Ω (pri 4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
≥500 kΩ |
|
Presnosť |
±16 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
≥19,0 V pri 20 mA, ≤25,5 V pri 0 mA (limit 25 mA) |
|
Nastavenie typu vysielača |
2-vodičové / 4-vodičové na kanál (nastavenie cez pin) |
|
Teplotný drift |
±16 µA/10 ˚C |
|
Maximálny odber prúdu |
230 mA pri 5 V DC; 540 mA pri 24 V DC |
|
Hmotnosť |
0,3 kg |
|
Externá komunikácia |
Konektor MIL, svorka s tlakovým upínaním alebo kábel KS1 |
|
HART komunikácia |
✔ Podporované |
🔹 Konfigurácia modelu
|
Kód prípony |
Popis |
|---|---|
|
-H00 |
Podpora komunikácie HART, základný typ, bez ochrany proti výbuchu |
|
/K4A00 |
Obsahuje Adaptér rozhrania kábla KS pre terminálovú dosku AEA4D (ATK4A-00) |
🔹 Súhrn možností
|
Kód možnosti |
Funkcia |
|---|---|
|
/K4A00 |
Adaptér rozhrania kábla KS pre terminálovú dosku AEA4D |
|
/A4S00 |
Tlakový svorkovnicový blok (ATA4S-00) |
|
/A4S10 |
Tlakový svorkovnicový blok s absorbérom prepätia (ATA4S-10) |
|
/A4D00 |
Dvojitý tlakový svorkovnicový blok (ATA4D-00) |
|
/A4D10 |
Dvojitý svorkovnicový blok s ochranou proti prepätiu (ATA4D-10) |
|
/CCC01 |
Kryt konektora pre MIL kábel (ACCC01) |
