Product Description

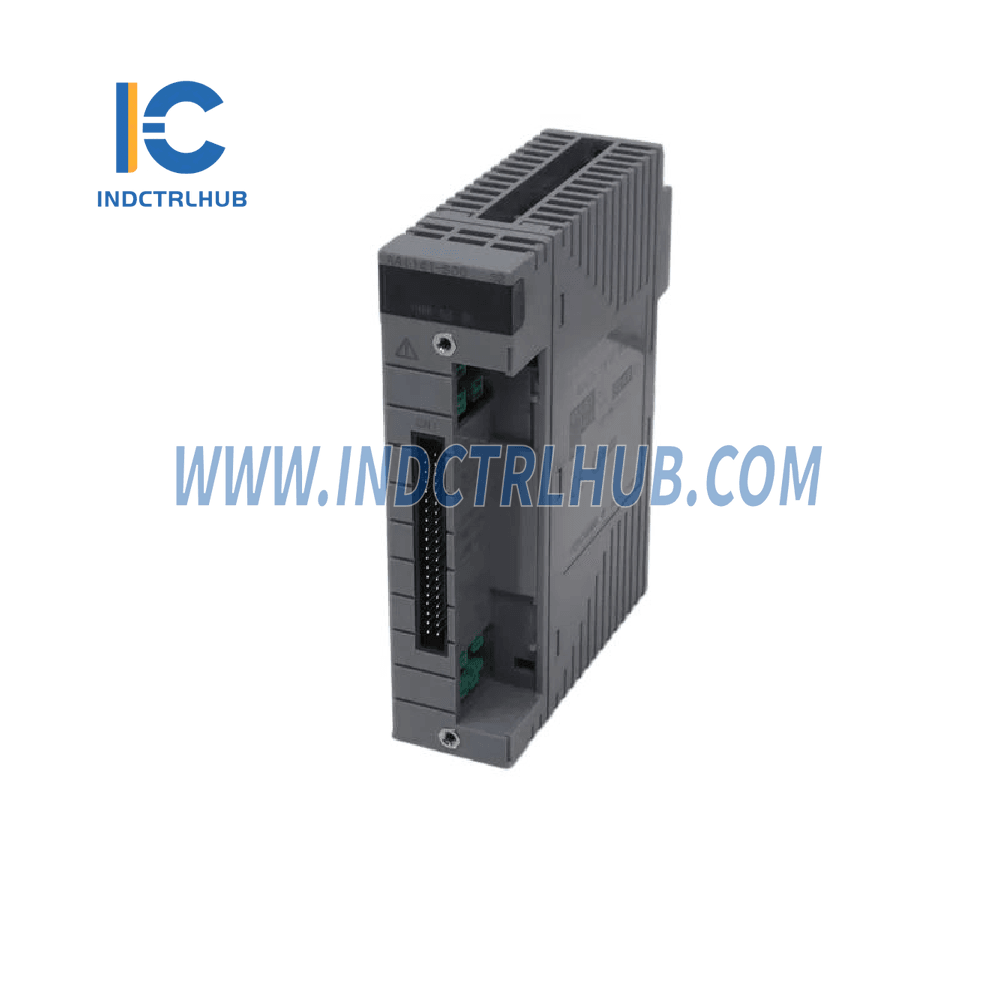

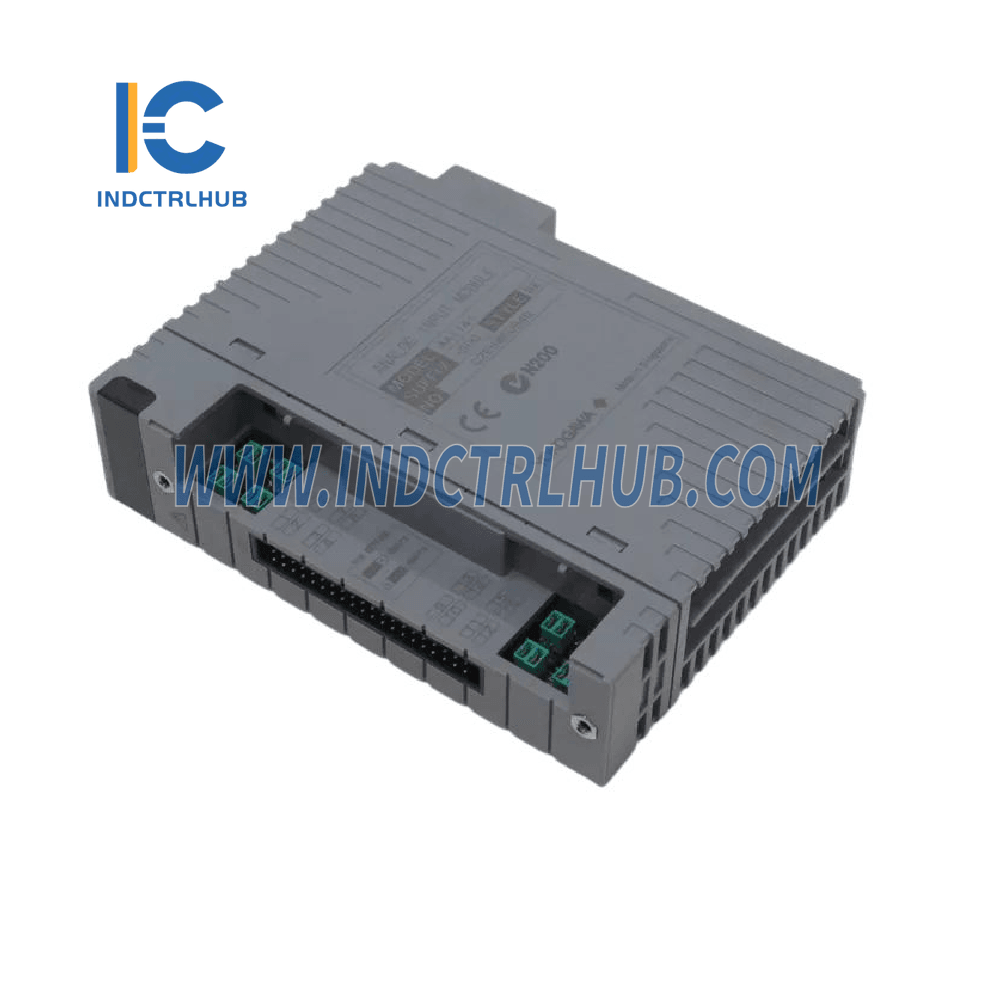

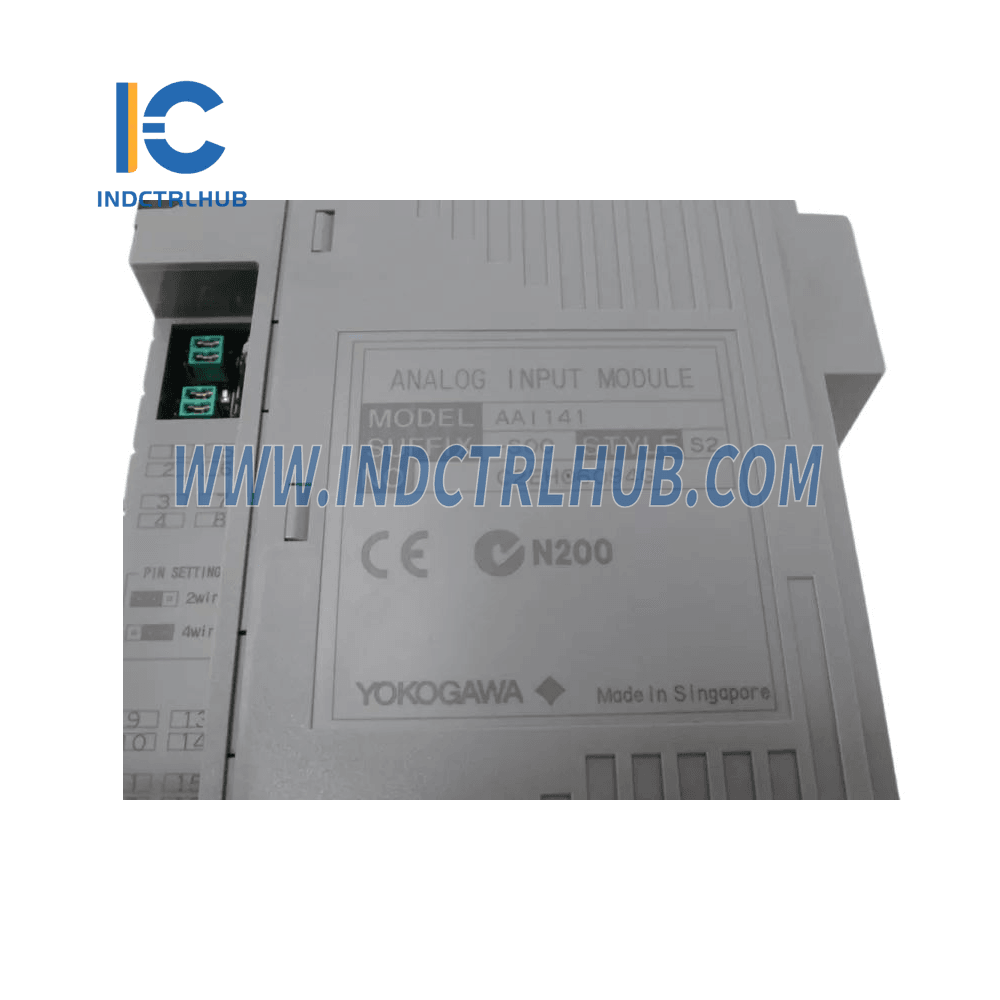

Prehľad analógového I/O modulu AAI141-S00 S2
Výrobca: Yokogawa
Model/Číslo dielu: AAI141-S00 S2
AAI141-S00 S2 je analógový I/O modul vyvinutý spoločnosťou Yokogawa, navrhnutý pre presné a spoľahlivé spracovanie analógových signálov v priemyselných automatizačných prostrediach. Tento modul obsahuje 16 neizolovaných analógových vstupných kanálov, kompatibilných s 4-20 mA DC a 1-5 V DC vstupnými signálmi, čo umožňuje bezproblémovú integráciu s rôznymi systémami riadenia procesov. Je navrhnutý tak, aby poskytoval robustný výkon, najmä v dvojitej redundantnej konfigurácii, čo ho robí ideálnym pre kritické aplikácie v priemyselných procesoch.
Kľúčové vlastnosti AAI141-S00 S2
- 16 vstupných kanálov, podporujúcich rôzne analógové signály pre rozmanité aplikácie.
- Kompatibilita signálu s 4-20 mA DC a 1-5 V DC vstupmi.
- Dvojitá redundantná schopnosť na zabezpečenie vysokej spoľahlivosti v kritických prostrediach.
- Dostupné s alebo bez ochrany proti výbuchu, čo ho robí vhodným pre nebezpečné miesta.
- Podpora komunikácie HART pre pokročilú diagnostiku a integráciu s riadiacimi systémami.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Vstupné signály | - Vstupný prúd: 4-20 mA DC (podporuje až 27 mA) - Vstupné napätie: 1-5 V DC s toleranciou spoločného režimu ±1 V |
| Vstupný odpor (zapnuté napájanie) | - Vstupný prúd: 400 Ω (pri 20 mA) až 1000 Ω (pri 4 mA) - Vstupné napätie: ≥ 1 MΩ |
| Vstupný odpor (vypnuté napájanie) | - Vstupný prúd: ≥ 500 kΩ - Vstupné napätie: ≥ 340 kΩ |
| Presnosť | - Vstupný prúd: ±16 μA - Vstupné napätie: ±4 mV (pre signály 1-5 V DC) |
| Obdobie aktualizácie dát | 10 ms |
| Čas odozvy kroku | 100 ms |
| Maximálna spotreba energie | - 310 mA (5 V DC) - 450 mA (24 V DC) |
Model a kódy prípon
Model AAI141-S00 S2 je dostupný v rôznych konfiguráciách, čo mu umožňuje vyhovieť rôznym požiadavkám aplikácií:
-
Kódy prípon:
- -S: Štandardný typ
- -H: S podporou komunikácie HART
- 5: Bez ochrany proti výbuchu
- E: S ochranou proti výbuchu
- 0: Základný typ
- 3: So štandardom ISA G3 a teplotným rozsahom od -20 do 70 °C
-
Kódy voliteľných funkcií:
- /K4A00: Adaptér rozhrania kábla KS
- /A4S00: Svorkovnica s tlakovou svorkou pre analóg
- /A4S10: Tlakový svorkovnicový blok s tlmičom prepätia
- /A4D00: Dvojitý tlakový svorkovnicový blok pre analóg
- /A4D10: Dvojitý tlakový svorkovnicový blok s tlmičom prepätia
- /CCC01: Kryt konektora pre MIL kábel
Aplikácie
Jednotka AAI141-S00 S2 je veľmi všestranná a vhodná pre rôzne aplikácie priemyselnej automatizácie:
- Procesné riadenie: Ideálne pre výrobu energie, petrochemický priemysel a ďalšie odvetvia, ktoré vyžadujú presný analógový vstup pre procesné riadenie.
- Protipožiarne prostredia: K dispozícii v protiexplozívnych konfiguráciách, ideálne pre nebezpečné miesta.
- Redundantné konfigurácie: Ponúka dvojitú redundanciu, zabezpečujúcu vysokú dostupnosť a spoľahlivosť v kritických systémoch.
