Product Description

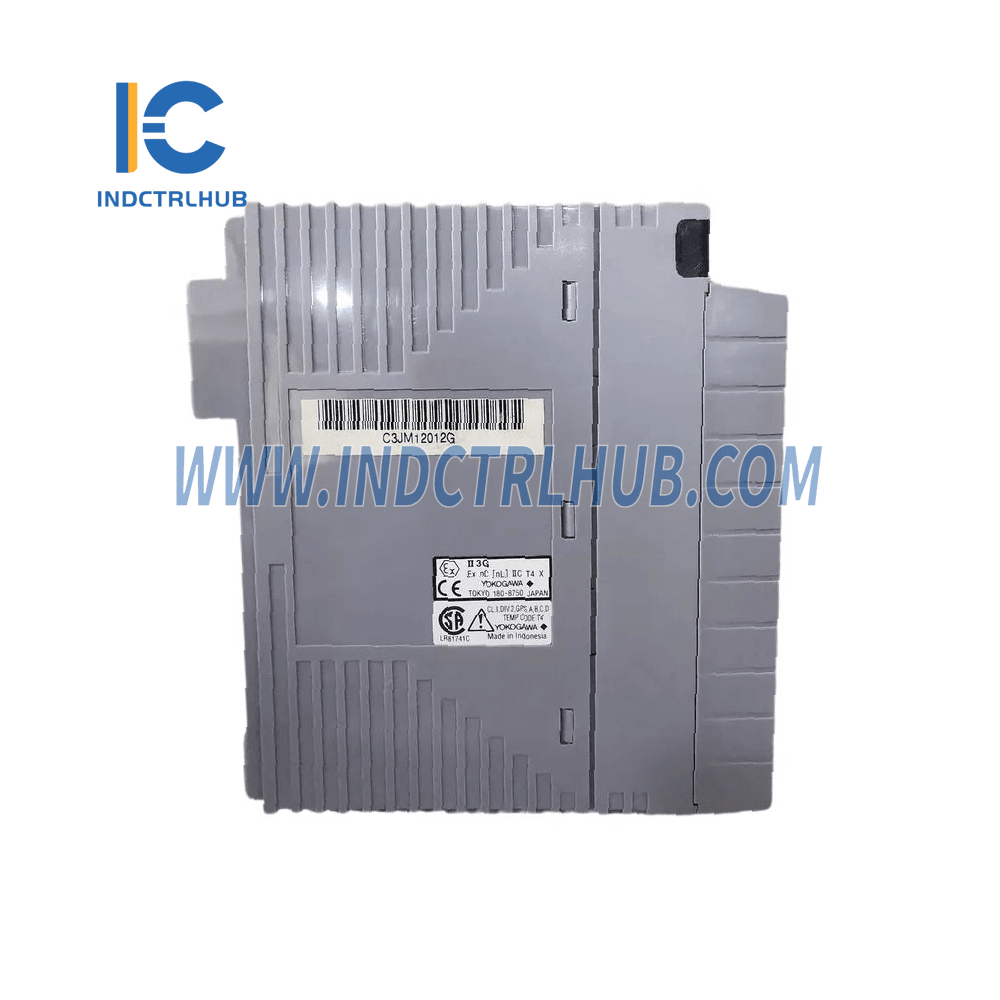

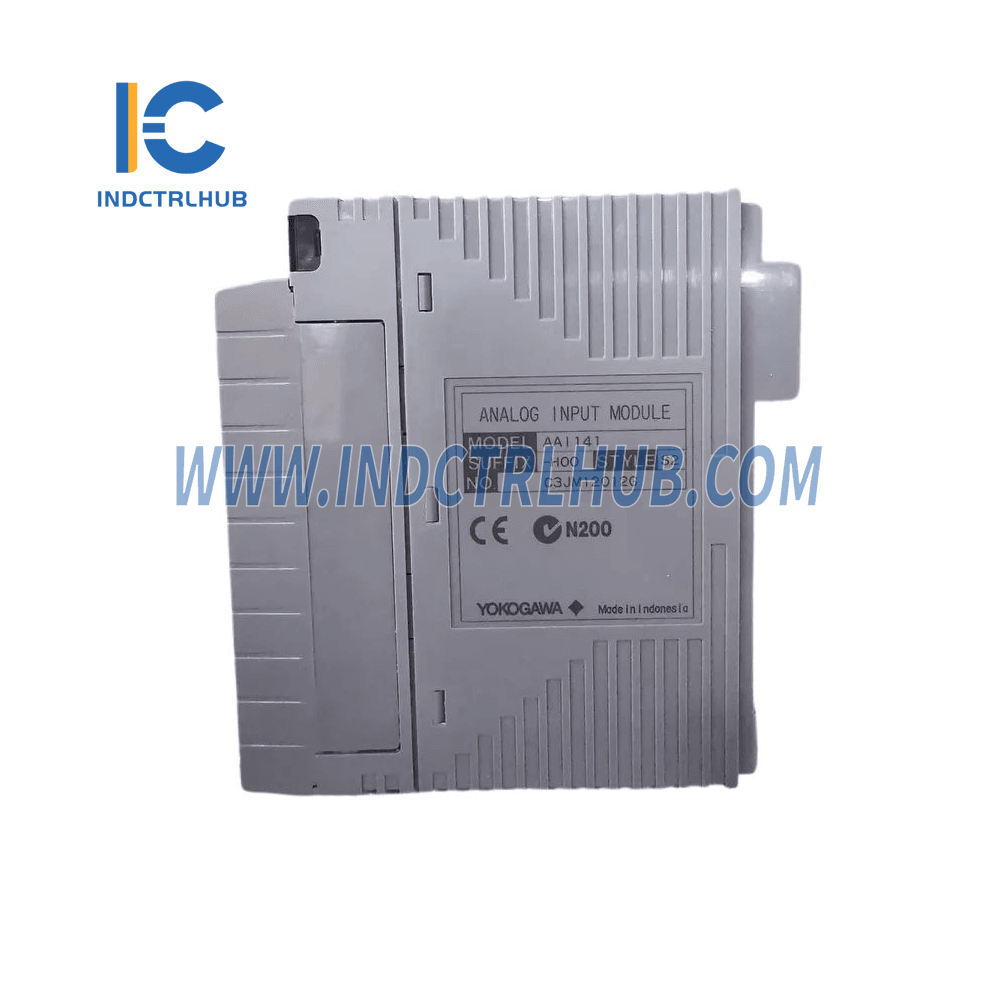

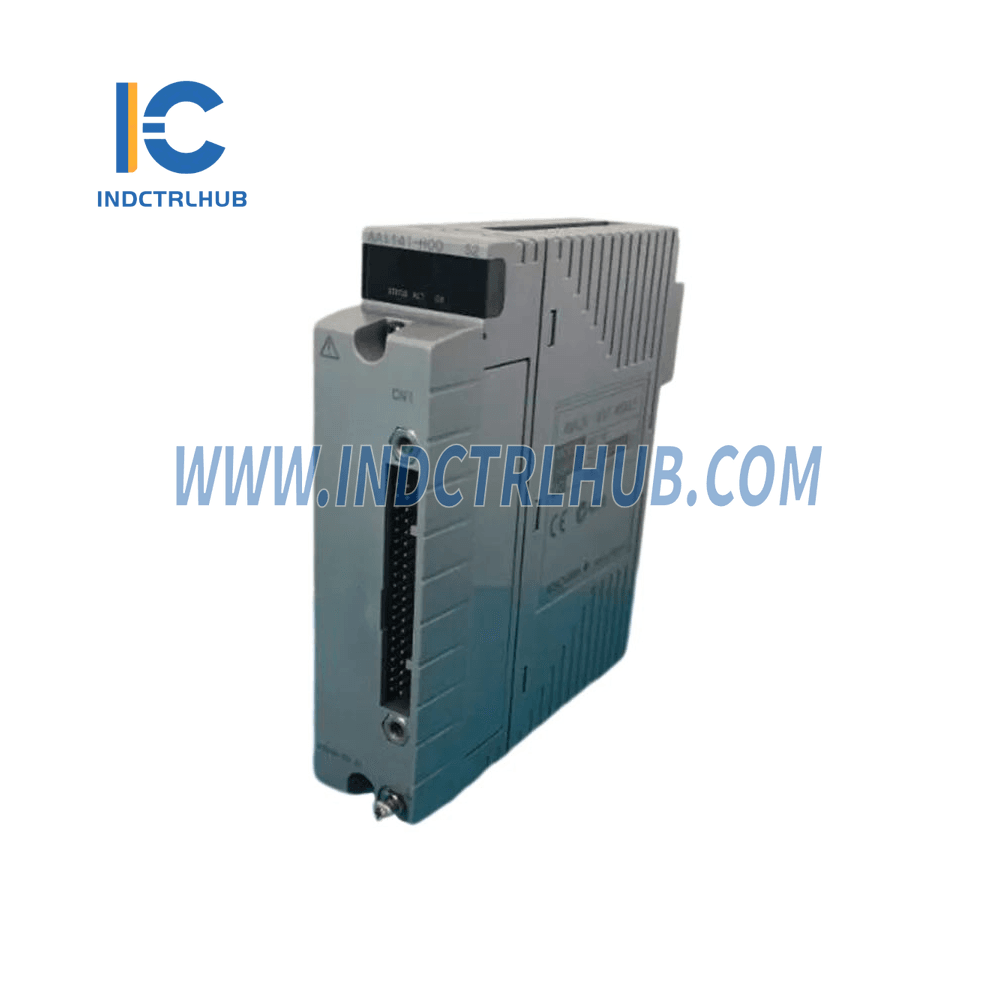

Informácie o produkte: Yokogawa AAI141-H00 S2 modul analógového vstupu/výstupu
Výrobca:
- Yokogawa Electric Corporation
Model/Číslo dielu:
- AAI141-H00 S2 (Modul analógového vstupu, 16-kanálový, neizolovaný)
Model a kódy prípon
| Popis modelu | Možnosti kódu prípony |
|---|---|
| AAI141: Modul analógového vstupu | -S: Štandardný typ |
| 4 až 20 mA, 16-kanálový, neizolovaný | -H: S digitálnou komunikáciou (protokol HART) |
| 5: Bez ochrany proti výbuchu | |
| E: S ochranou proti výbuchu | |
| 0: Základný typ | |
| 3: So štandardnou možnosťou ISA G3 a teplotou (-20 až 70 °C) |
Kódy voliteľných funkcií:
| Kód možnosti | Popis |
|---|---|
| /K4A00 | Adaptér rozhrania KS kábla [Model: ATK4A-00] |
| /A4S00 | Tlakový svorkovnicový blok pre analóg [Model: ATA4S-00] |
| /A4S10 | Tlakový svorkovnicový blok pre analóg (tlmič prepätia) [Model: ATA4S-10] |
| /A4D00 | Dvojitý tlakový svorkovnicový blok pre analóg [Model: ATA4D-00] |
| /A4D10 | Dvojitý tlakový svorkovnicový blok pre analóg (tlmič prepätia) [Model: ATA4D-10] |
| /CCC01 | Kryt konektora pre MIL kábel [Model: ACCC01] |
Štandardné špecifikácie
Vstupné kanály:
- 16 neizolovaných kanálov (pre prúdové aj napäťové vstupy)
- Môže byť použitý v duálnej redundantnej konfigurácii.
Typy vstupných signálov:
| Typ signálu | Prúdový vstup | Napäťový vstup | Alternatívny napäťový vstup |
|---|---|---|---|
| Rozsah | 4 až 20 mA DC | 1 až 5 V DC | -10 až 10 V DC |
| Povolené spoločné režimové napätie | ±1 V alebo menej | ±1 V alebo menej | N/A |
Špecifikácie pre napäťový vstup:
| Položka | Špecifikácia |
|---|---|
| Povolené vstupné napätie | ±7,5 V |
| Vstupný odpor | Zapnutie napájania: 400 Ω (pri 20 mA) až 1000 Ω (pri 4 mA) |
| Vypnutie napájania: 500 kΩ alebo viac | |
| Presnosť | ±4 mV (napäťový vstup) |
| ±16 μA (prúdový vstup) | |
| Obdobie aktualizácie dát | 10 ms |
| Čas odozvy kroku | 100 ms |
| Napájanie vysielača | 14,8 V alebo viac (pri 20 mA) |
| Maximálny limit výstupného prúdu: 27 mA | |
| Posun v dôsledku zmeny okolitých teplôt | ±16 μA/10 °C (prúdový vstup) |
| ±4 mV/10 °C (napäťový vstup) | |
| Maximálny odber prúdu | 310 mA (5 V DC) |
| 450 mA (24 V DC) |
Externé pripojenia:
| Typ pripojenia | Podrobnosti |
|---|---|
| Typ svorky | Svorka s tlakovým upínaním |
| Možnosti rozhrania | KS kábel, MIL konektorový kábel |
| HART komunikácia | Dostupné s príponou -H (prúdový vstup) |
Hmotnosť:
- 0.2 kg (modely AAI141, AAV141, AAV142, AAB141)
