Product Description
Detaily produktu:
- Výrobca: Yokogawa
- Model/Číslo dielu: AAI135-H00 S1
-

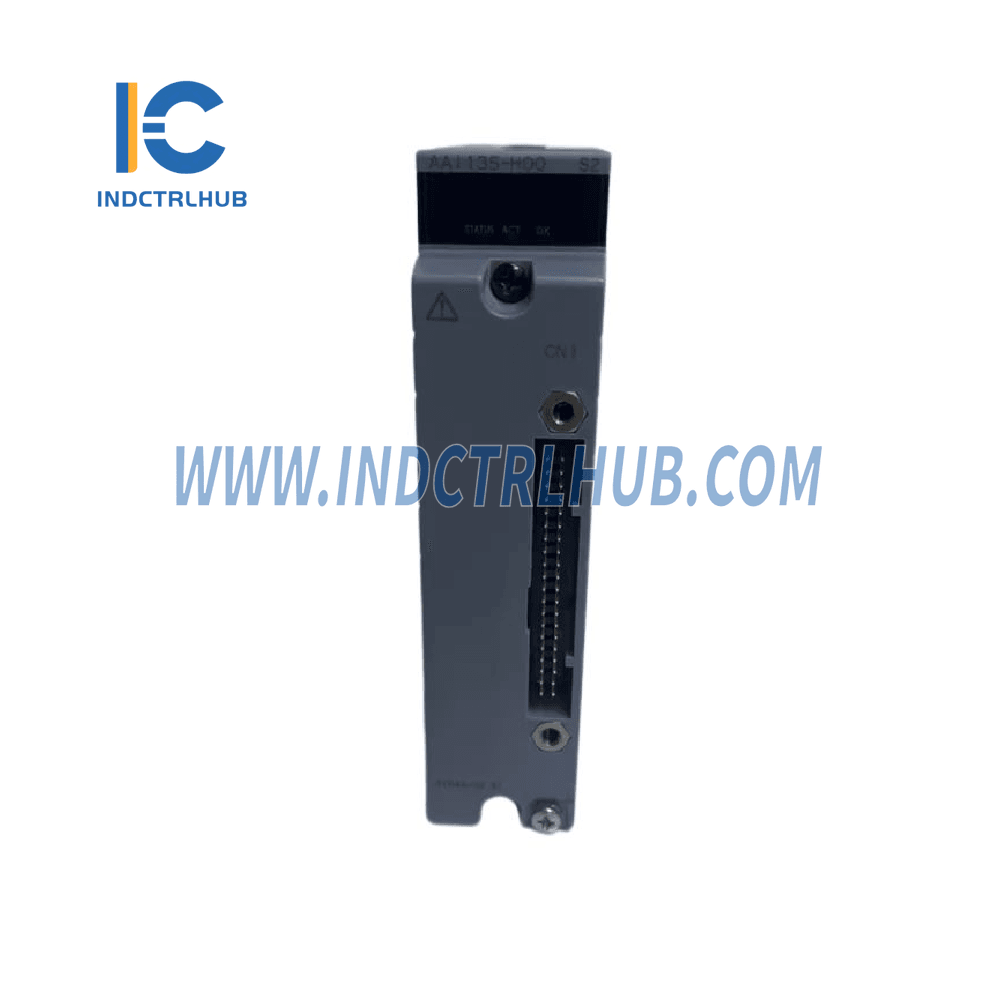

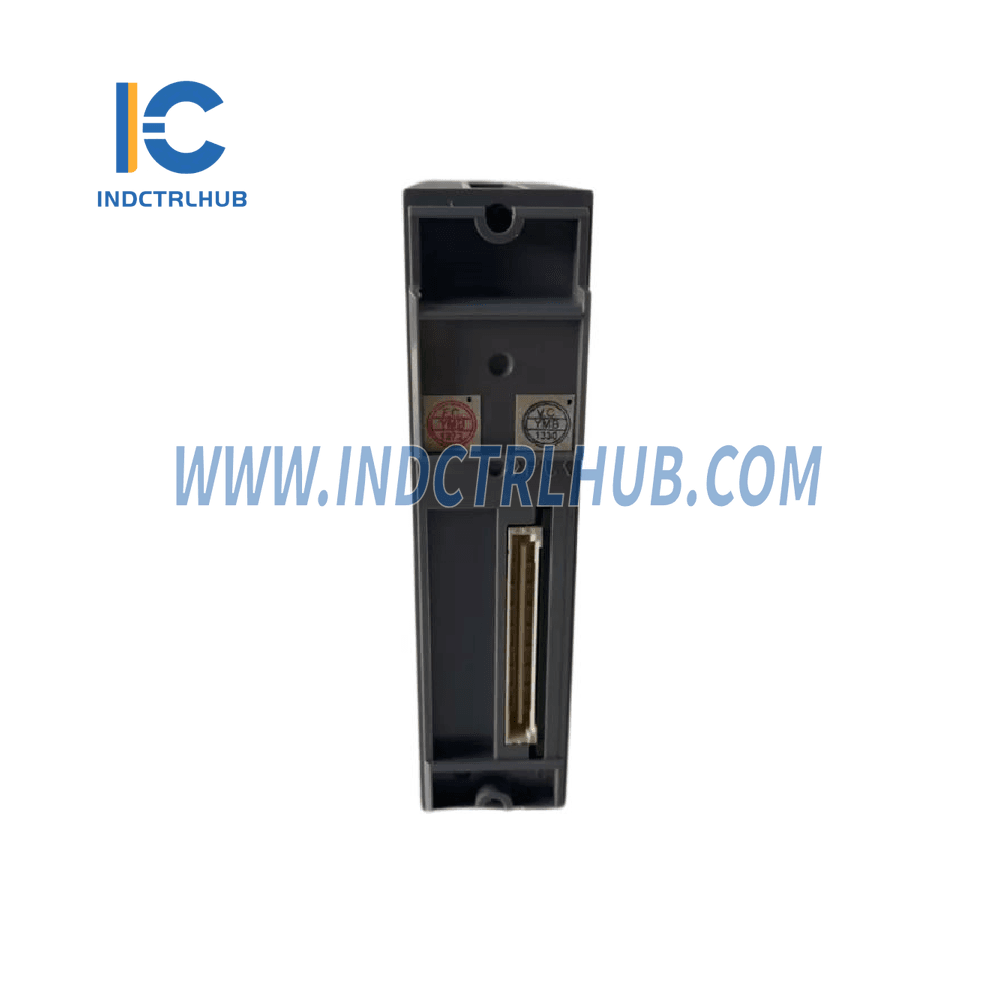

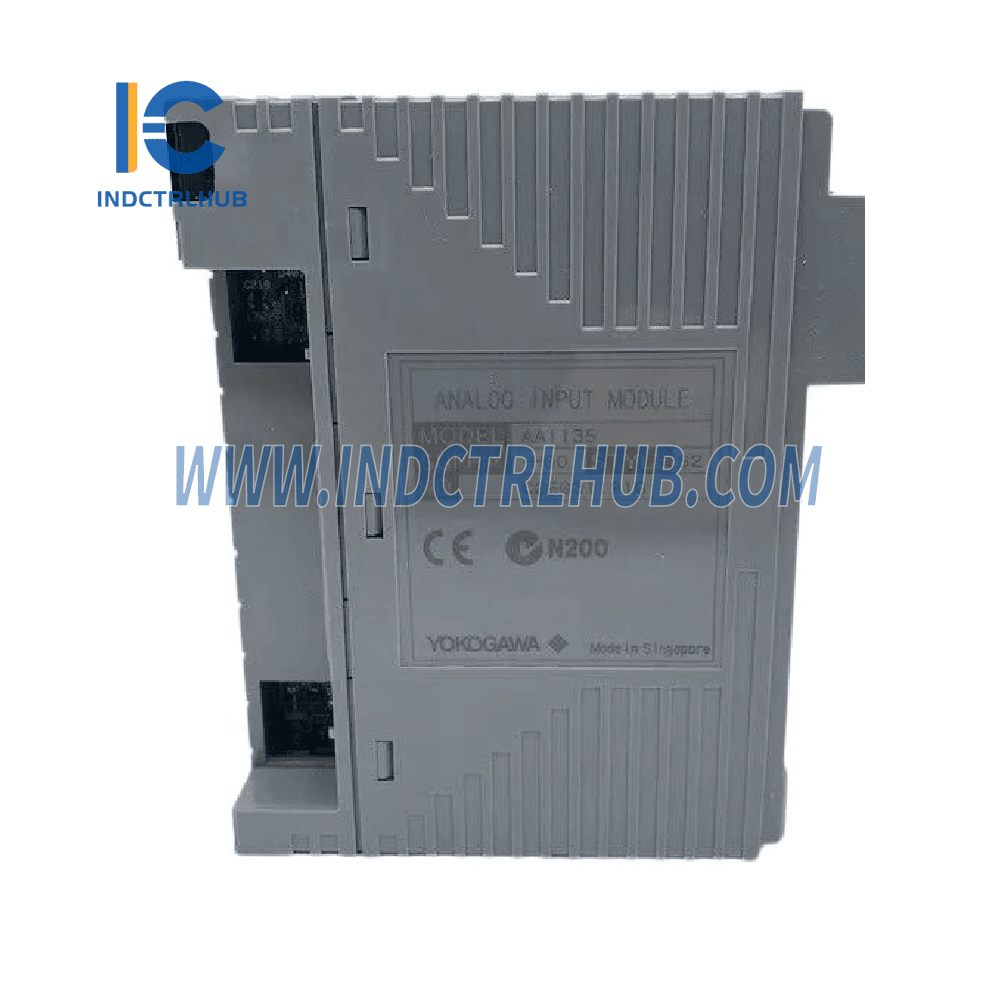

Popis: Analógový I/O modul (modul vstupu a výstupu prúdu, izolované kanály)
- Modul AAI135-H00 je navrhnutý na príjem a prenos signálov 4-20 mA s izoláciou medzi poľom a systémom, ako aj medzi jednotlivými kanálmi. Je schopný spracovať dual-redundantné konfigurácie.
Špecifikácie:
| Atribút | Hodnota |
|---|---|
| Model | AAI135-H00 |
| Počet I/O kanálov | 8 kanálov (len vstup, izolované) |
| I/O signál | 4 až 20 mA |
| Povolený vstupný prúd | 25 mA |
| Odolné napätie | 500 V AC (vstup do systému, 1 minúta) |
| Vstupný odpor | Zapnuté napájanie: 290 Ω (pri 20 mA), 450 Ω (pri 4 mA) |
| Vypnuté napájanie: 500 kΩ alebo viac | |
| Presnosť | ±16 µA |
| Obdobie aktualizácie dát | 10 ms |
| Napájanie vysielača | 15,0 V alebo vyššie (pri 20 mA) |
| Teplotný drift | ±16 µA/10 °C |
| Maximálny odber prúdu | 360 mA (5 V DC), 450 mA (24 V DC) |
| Hmotnosť | 0,3 kg |
| Externé pripojenie | Kábel s MIL konektorom, svorka s tlakovou svorkou |
| HART komunikácia | Áno (pre modely s HART) |
Model a možnosti:
-
Model AAI135
- 8-kanálový vstup, izolované kanály
-
Kódy prípon:
- -S: Štandardný typ
- -H: S digitálnou komunikáciou (protokol HART)
- 5: Bez ochrany proti výbuchu
- E: S ochranou proti výbuchu
- 0: Základný typ
- 3: S voliteľnou ISA štandardnou G3 možnosťou a teplotnou možnosťou (-20 až 70 °C)
-
Voliteľné príslušenstvo:
- /13A00: Adaptér rozhrania KS kábla (ATI3A-00)
- /K4A00: Adaptér rozhrania KS kábla (ATK4A-00)
- /13S00: Tlakový svorkovnicový blok pre izolovaný analóg (ATI3S-00)
- /13S10: Tlakový svorkovnicový blok pre izolovaný analóg (ochranný absorbér prepätia) (ATI3S-10)
- /13D00: Dvojitý tlakový svorkovnicový blok pre izolovaný analóg (ATI3D-00)
- /13D10: Dvojitý tlakový svorkovnicový blok pre izolovaný analóg (ochranný absorbér prepätia) (ATI3D-10)
- /CCC01: Kryt konektora pre MIL kábel (ACCC01)
