Product Description
Prehľad produktu

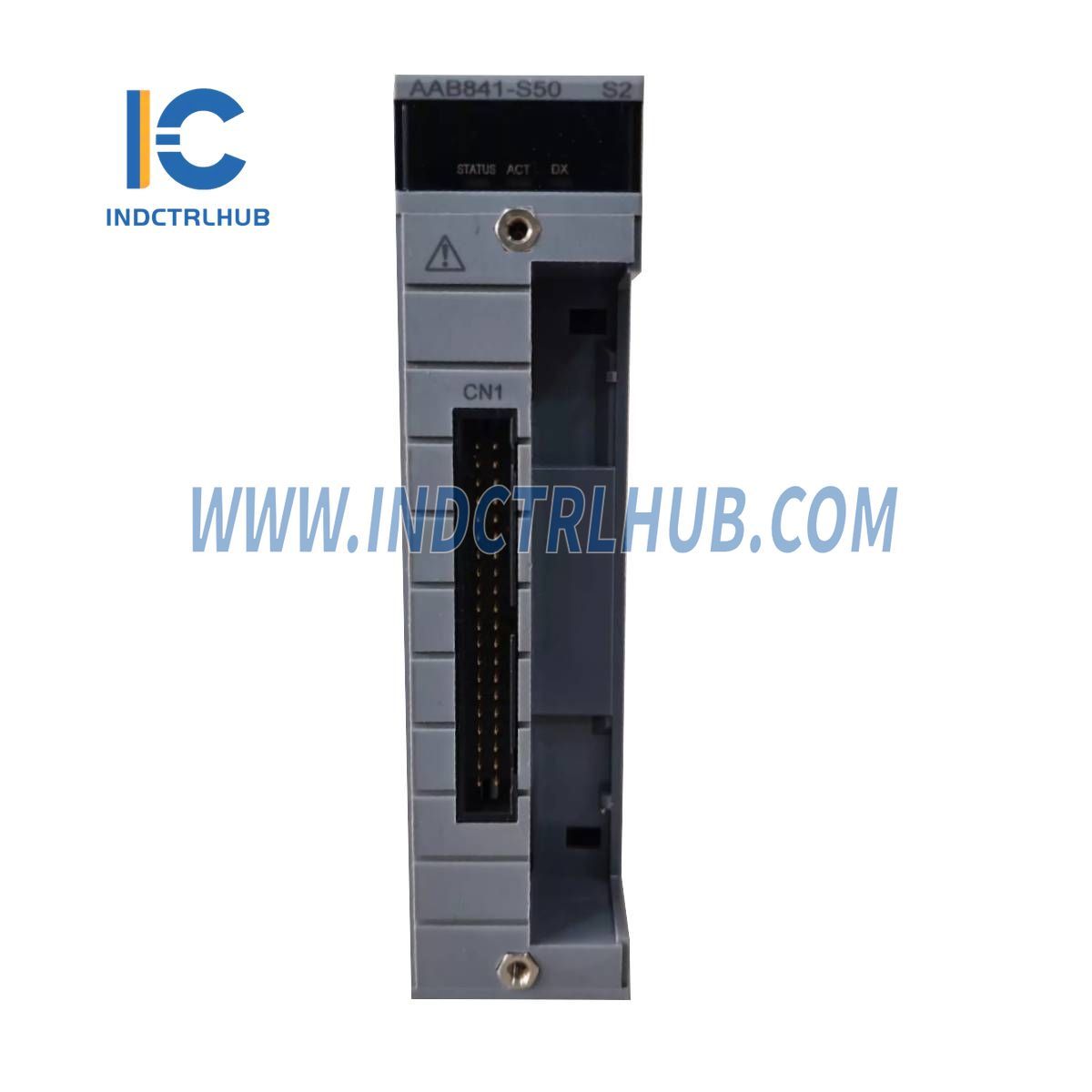

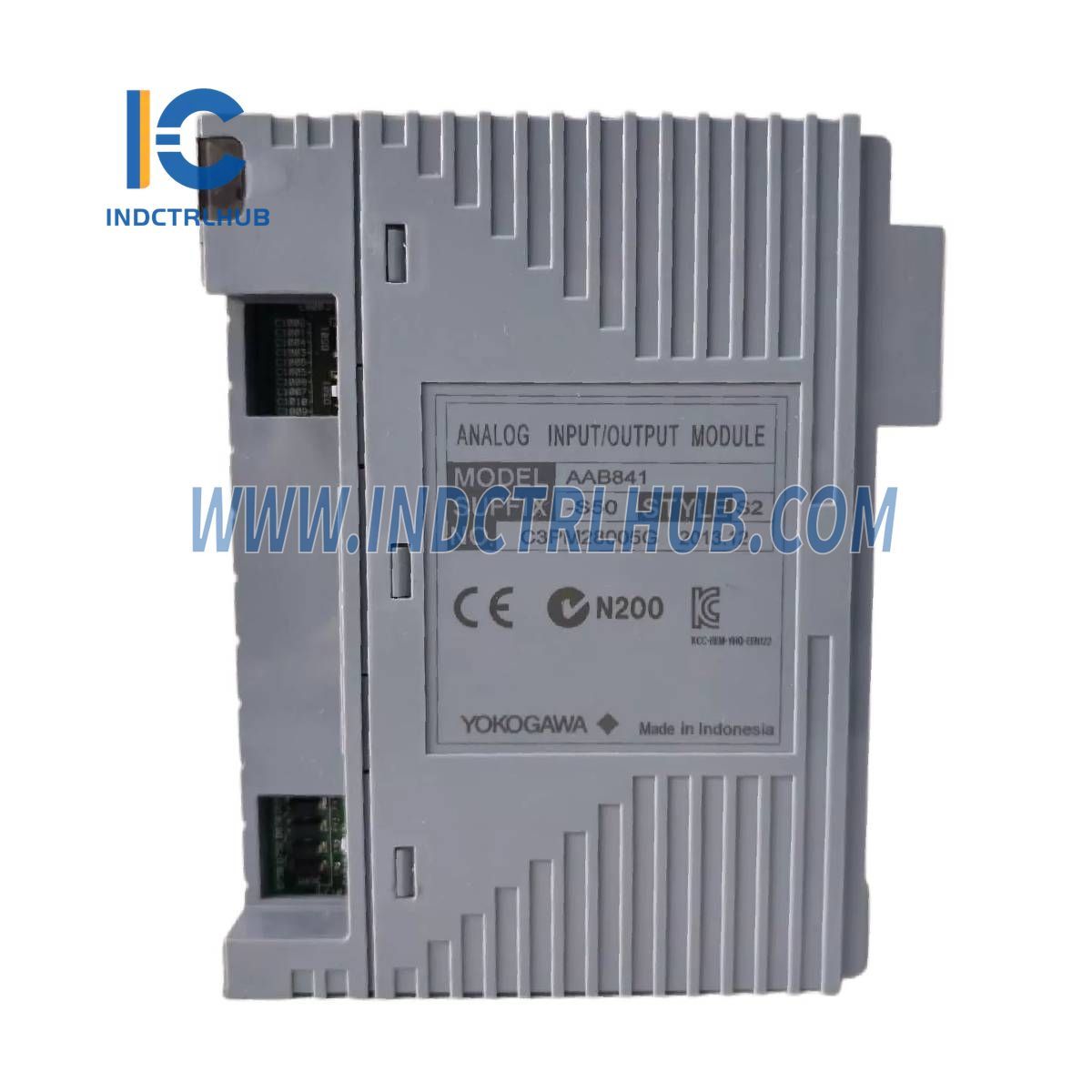

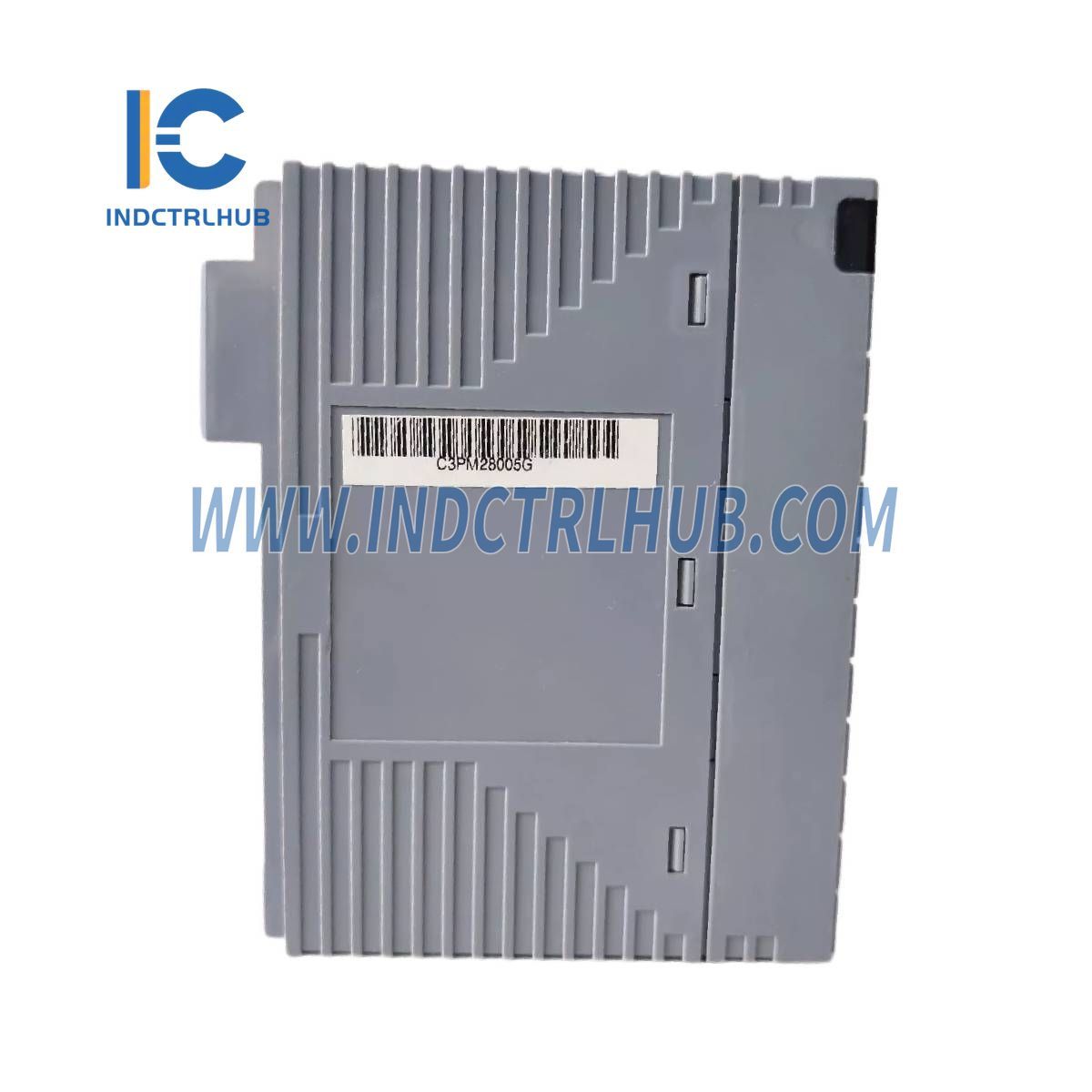

Yokogawa AAB841-S50 S2 je analógový I/O modul navrhnutý na poskytovanie 8 vstupov a 8 výstupov, podporujúci až 8 slučiek. Tento neizolovaný modul spracováva prúdové a napäťové signály a môže byť nakonfigurovaný pre dvojitú redundantnú prevádzku, čo ho robí vhodným pre spoľahlivé priemyselné aplikácie.
Technické špecifikácie
| Parameter | AAI841 (*1) | AAB841 (*5) | AAB842 (*5) (*6) |
|---|---|---|---|
| Počet I/O kanálov | 8-kanálový vstup/8-kanálový výstup, neizolovaný | 8-kanálový vstup/8-kanálový výstup, neizolovaný (diferenciálny vstup) | 8-kanálový vstup/8-kanálový výstup, neizolovaný |
| I/O signál | Vstup: 4 až 20 mA Výstup: 4 až 20 mA |
Vstup: 1 až 5 V (povolené spoločné režimové napätie ±1 V alebo menej) Výstup: 4 až 20 mA |
Vstup (*7): Vstupné napätie: 1 až 5 V DC (povolené spoločné režimové napätie ±1 V alebo menej), vstup prúdu: 4 až 20 mA DC Výstup: 4 až 20 mA |
| Povolený vstupný prúd/napätie | 25 mA | ±7,5 V | Vstupné napätie: ±7,5 V Vstup prúdu: 25 mA |
| Odolné napätie | — | — | — |
| Vstupný odpor (zapnuté napájanie) | 400 Ω (pri 20 mA) až 1000 Ω (pri 4 mA) (*2) | 1 MΩ alebo väčšie | Napäťový vstup: 1 MΩ alebo väčší Vstup prúdu: 290 Ω (pri 20 mA) až 450 Ω (pri 4 mA) (*2) |
| Vstupný odpor (vypnuté napájanie) | 500 kΩ alebo väčší | 340 kΩ alebo väčšie | Vstupné napätie: 340 kΩ alebo väčšie Vstup prúdu: 500 kΩ alebo väčší |
| Povolený odpor záťaže | 0 až 750 Ω (*3) | 0 až 750 Ω | 0 až 750 Ω (*4) |
| Detekcia prerušení obvodu | Menej ako 0,65 mA | Menej ako 0,65 mA | Menej ako 0,65 mA |
| Presnosť | Vstup: ±16 µA Výstup: ±48 µA |
Vstup: ±4 mV Výstup: ±48 µA |
Vstup napätia: ±4 mV Vstup prúdu: ±16 µA Výstup: ±48 µA |
| Obdobie aktualizácie dát | 10 ms | 10 ms | 10 ms |
| Vstupný čas odozvy na skok | 100 ms | 100 ms | 100 ms |
| Výstupný čas odozvy na skok | 40 ms | 40 ms | 40 ms |
| Napájanie vysielača | 14,8 V alebo viac (pri 20 mA) 26,4 V alebo menej (pri 0 mA) (*4) |
— | — |
| Nastavenie 2-vodičového alebo 4-vodičového vysielača | Pre každý kanál nastavením pinu | — | — |
| Teplotný drift | ±0,1 %/10 °C | ±0,1 %/10 °C | ±0,1 %/10 °C |
| Maximálny odber prúdu | 310 mA (5 V DC), 500 mA (24 V DC) | 310 mA (5 V DC), 250 mA (24 V DC) | 410 mA (5 V DC), 290 mA (24 V DC) |
| Hmotnosť | 0,3 kg | 0,3 kg | 0,3 kg |
| Externé pripojenie | Svorka s tlakovým upínaním, KS kábel, MIL konektorový kábel | KS kábel | KS kábel |
| HART komunikácia (*8) | Dostupné | — | Dostupné (pri aktuálnom vstupe a výstupe) |
Varianty modelov a prípony kódov
Analógový I/O modul AAB841 je dostupný v rôznych konfiguráciách:
| Kategória | Podrobnosti |
|---|---|
| Základný model | AAB841 (vstup 1 až 5 V, výstup 4 až 20 mA, 8-kanálový vstup/8-kanálový výstup, neizolovaný) |
| Kódy prípon |
|
Voliteľné funkcie
Voliteľné konfigurácie rozširujú funkčnosť:
- /K4A00: S adaptérom rozhrania KS kábla [Model: ATK4A-00]
- /M4A00: S adaptérom kompatibilným s MAC2 [Model: ATM4A-00]
- /V4A00: S adaptérom kompatibilným s VM2 [Model: ATV4A-00] (*1)
- /A4S00: So svorkovým blokom pre analóg [Model: ATA4S-00]
- /A4S10: So svorkovým blokom pre analóg (ochrana proti prepätiu) [Model: ATA4S-10]
- /A4D00: S dvojitým svorkovým blokom pre analóg [Model: ATA4D-00]
- /A4D10: S dvojitým svorkovým blokom pre analóg (ochrana proti prepätiu) [Model: ATA4D-10]
- /CCC01: S krytom konektora pre MIL kábel [Model: ACCC01]
