Product Description
Prehľad produktu

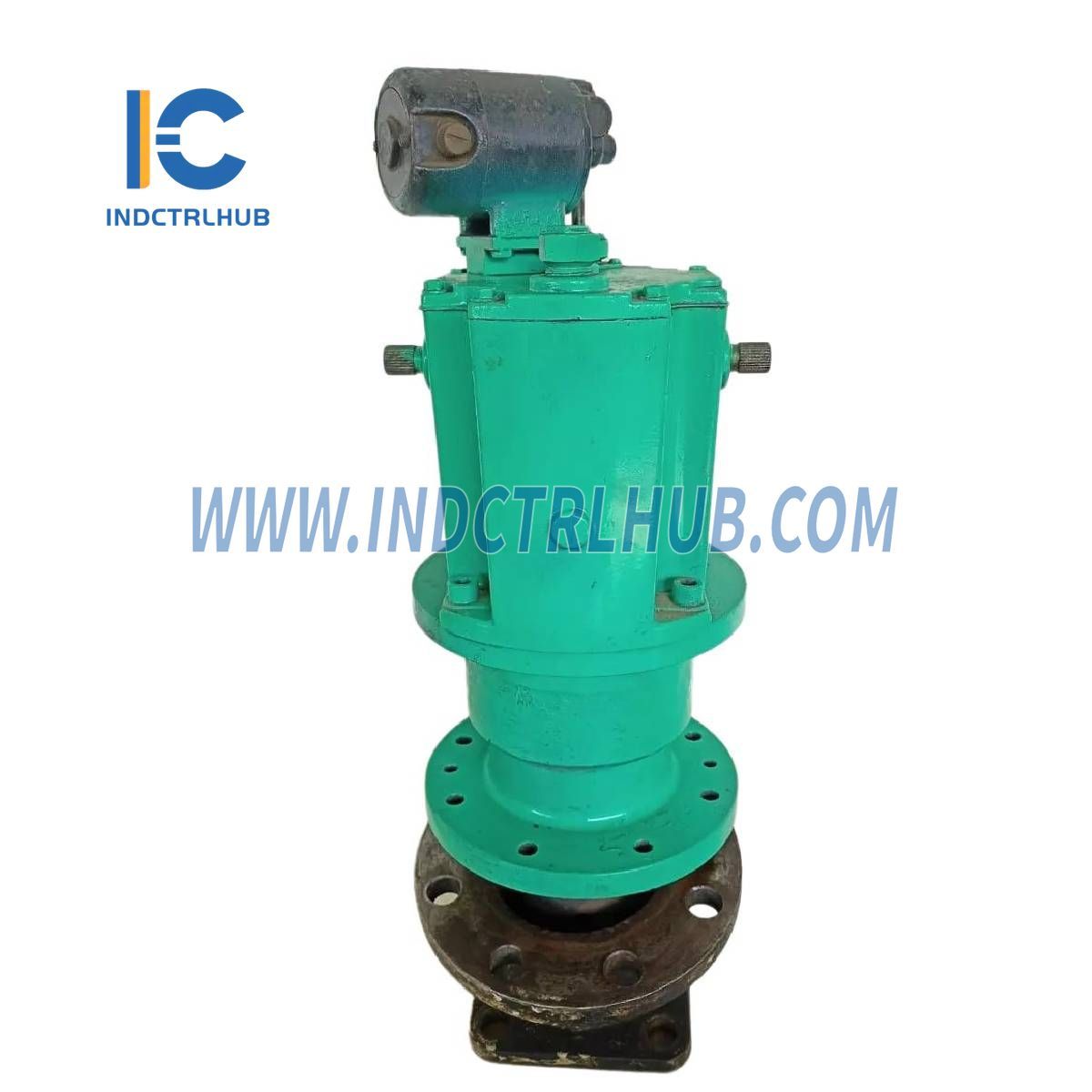

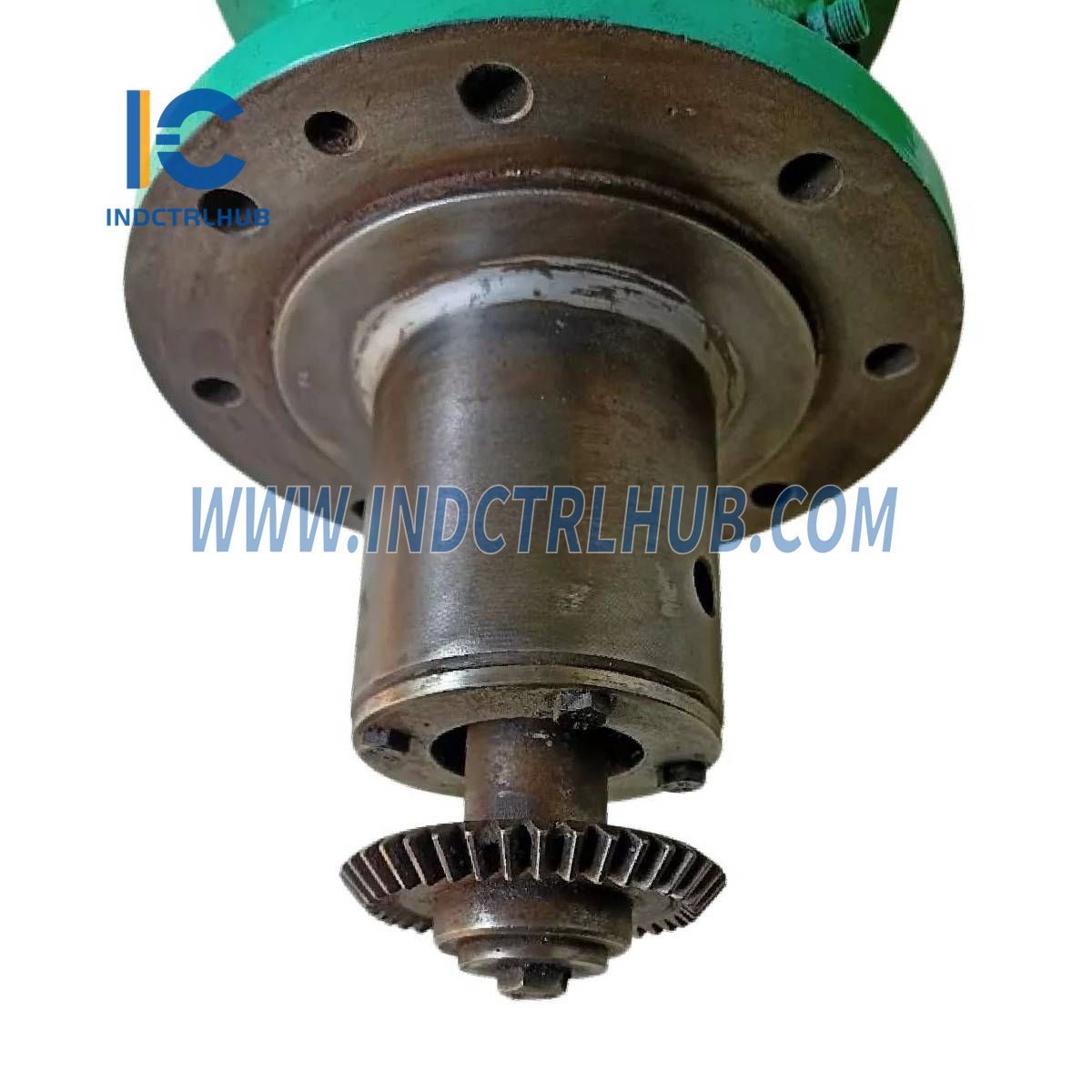

Woodward TG-13 8516-038 je mechanicko-hydraulický regulátor poklesu rýchlosti navrhnutý na riadenie parných turbín API 611 poháňajúcich čerpadlá, kompresory alebo generátory v aplikáciách, kde nie je vyžadovaná izochronná (konštantná rýchlosť) prevádzka. Táto samostatná jednotka sníma rýchlosť rotora turbíny cez vstupný hnací hriadeľ, porovnáva ju s vnútornou nastavenou hodnotou a upravuje prietok pary cez rotačný výstupný hriadeľ pripojený k regulačnému ventilu turbíny. Je vyrobená z liateho hliníka a je široko používaná v odvetviach ako ropa a plyn, výroba elektrickej energie a priemyselné spracovanie.
Technické špecifikácie
TG-13 8516-038 má nasledujúce špecifikácie založené na štandardných charakteristikách tohto modelu:
| Položka | Špecifikácia |
|---|---|

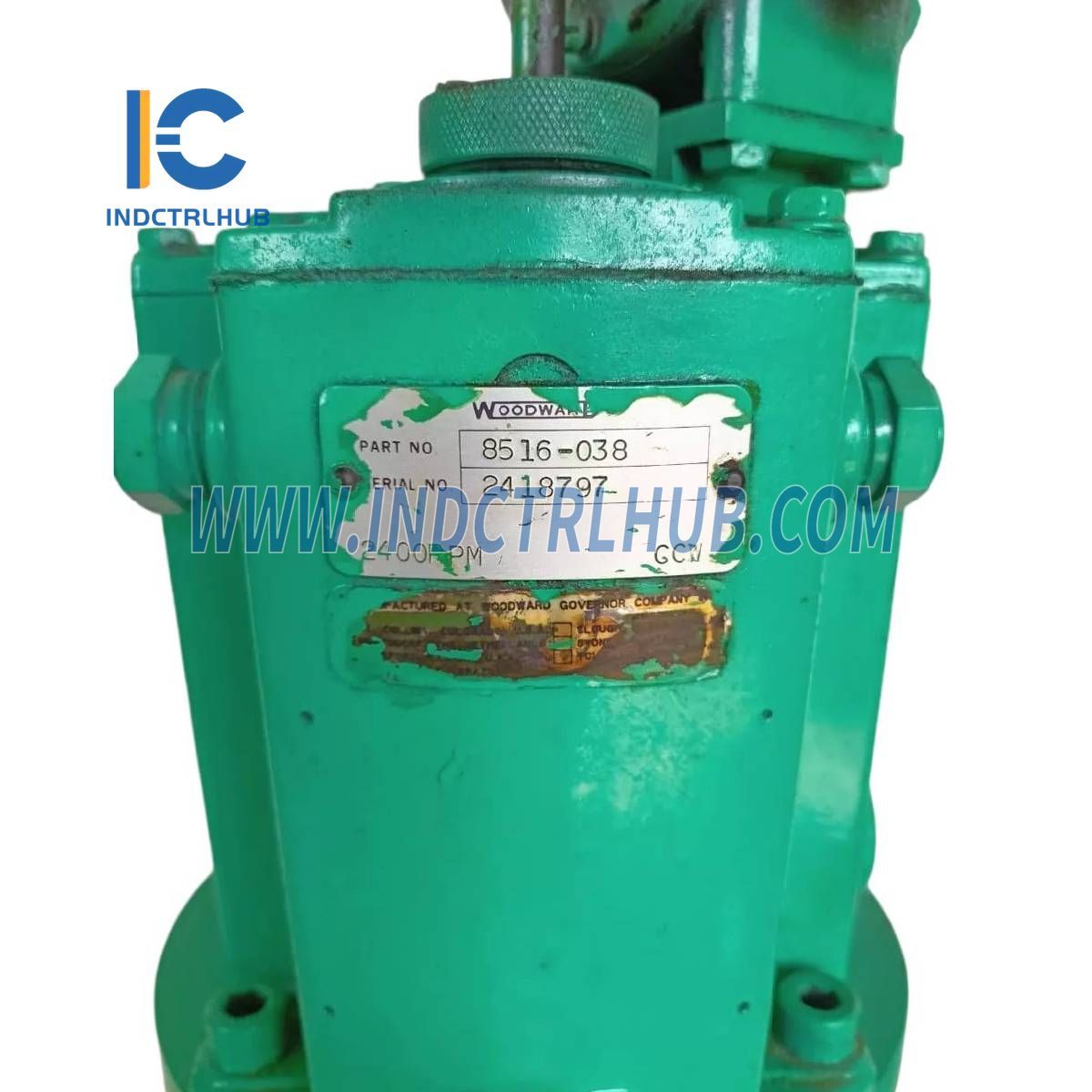

| Model/číslo dielu | TG-13 8516-038 |
| Výrobca | Woodward |
| Popis | Mechanicko-hydraulický regulátor poklesu rýchlosti turbíny |
| Séria | TG regulátory |
| Rozsah rýchlosti | 1200-2400 RPM |
| Výstupný krútiaci moment | 16 N·m (12 ft-lb) |
| Rotácia hnacieho hriadeľa | Proti smeru hodinových ručičiek (CCW) |
| Vnútorný tlak oleja robertPressure | 1034 kPa (150 psi) |
| Prevádzková teplota | -18 °C až 60 °C (0 °F až 140 °F) |
| Hmotnosť | 7,26 kg (16 lbs) |
Ďalšie podrobnosti
TG-13 8516-038 obsahuje nasledujúce doplnkové informácie na základe jeho štandardného použitia a dokumentácie:
| Kategória | Detaily |
|---|---|
| Funkcia | Reguluje rýchlosť turbíny prostredníctvom riadenia prietoku pary |
| Montáž | Priame upevnenie na turbínu |
| Kompatibilita | Parné turbíny API 611, nahradené modelmi 8516-175 (s OSTD) alebo 9904-814 (bez OSTD) |
| Funkcie | Ovládanie poklesu rýchlosti, samostatná olejová vaňa, odolné voči poveternostným vplyvom, NEMA A |
| Certifikácie | Certifikované ATEX, HAZLOC |
| Typ dielu | Nové, prebytočné alebo repasované |
