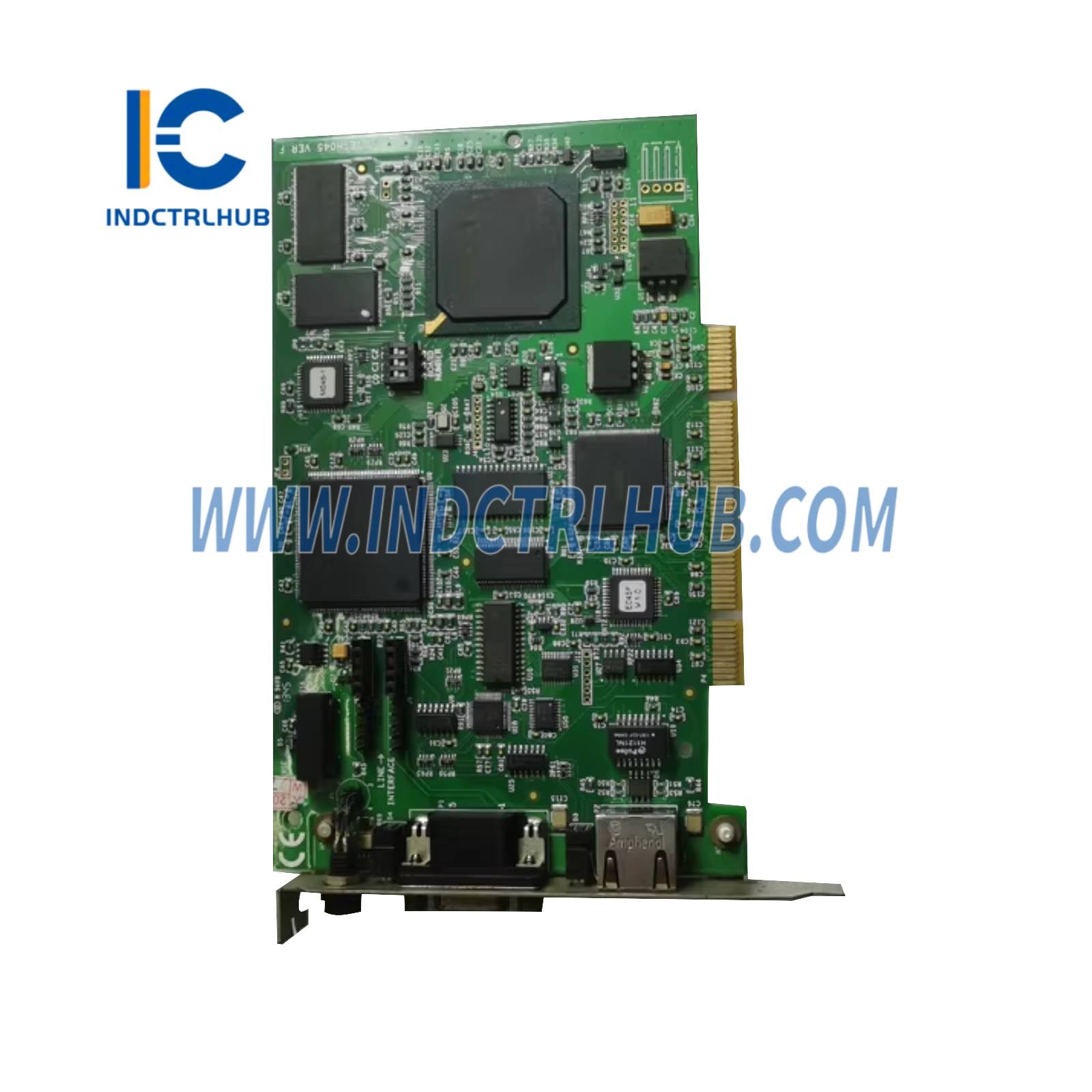

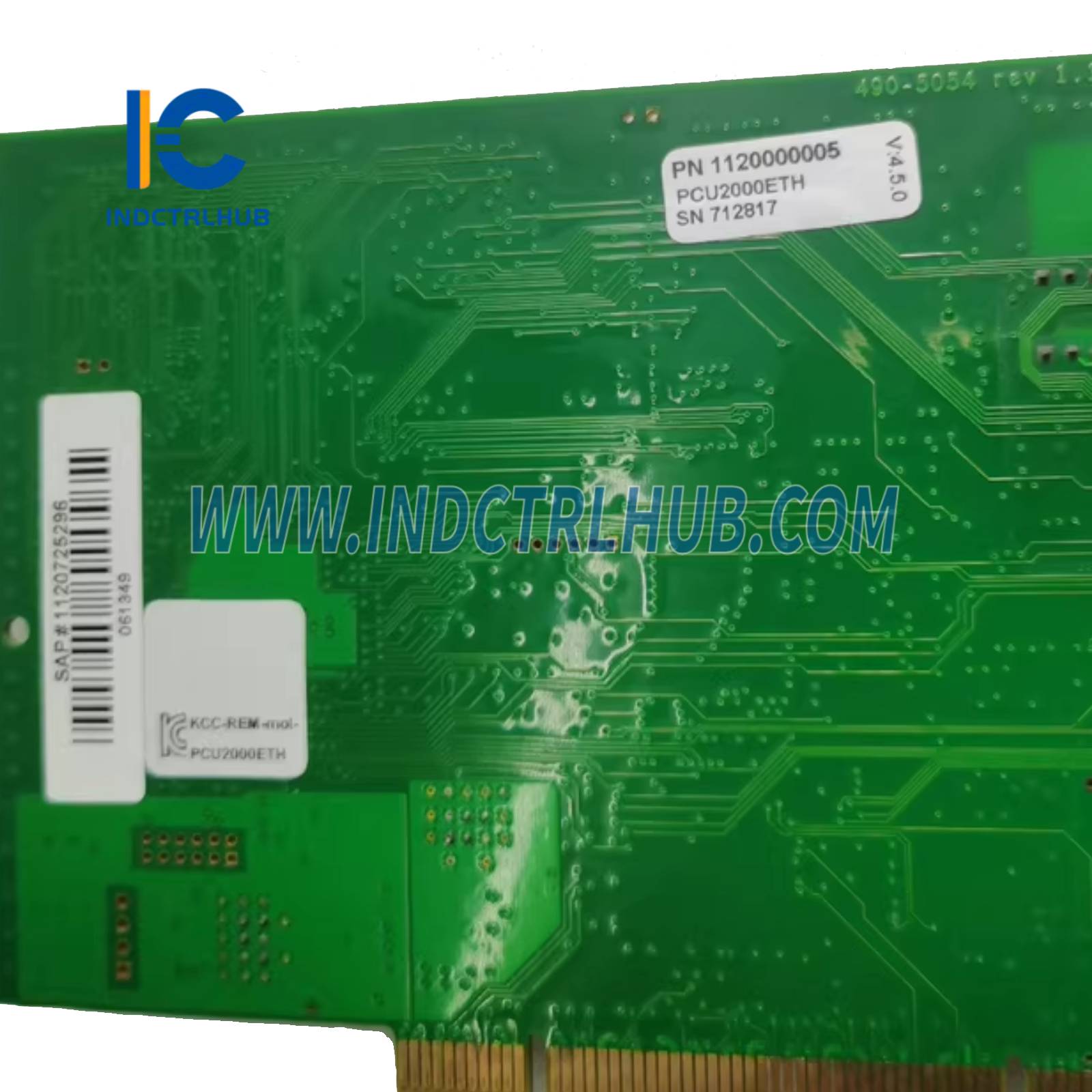

Woodward PCU2000ETH V4.5.0 Jednotka riadenia výkonu
Woodward PCU2000ETH V4.5.0 Jednotka riadenia výkonu
Manufacturer: Woodward
Product No.: PCU2000ETH V4.5.0
Condition:1000 skladom
Product Type: Ovládacia jednotka napájania
Product Origin: USA
Payment: T/T, Western Union
Weight: 3500g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Woodward PCU2000ETH V4.5.0 Jednotka riadenia výkonu
Prehľad produktu
- Woodward PCU2000ETH V4.5.0 je jednotka riadenia výkonu navrhnutá pre pokročené riadenie a monitorovanie systémov výroby energie, najmä pre plynové turbíny, dieselové motory a generátorové súpravy v priemyselných aplikáciách, ako sú elektrárne, námorná pohonná technika a kritická infraštruktúra. Táto mikroprocesorová riadiaca jednotka integruje riadenie motora, správu generátora a funkcie distribúcie energie, ponúkajúc presnú synchronizáciu, zdieľanie záťaže a ochranné schopnosti. Označenie „ETH“ znamená podporu komunikácie cez Ethernet a „V4.5.0“ označuje verziu firmvéru, ktorá obsahuje vylepšené funkcie a zlepšenie výkonu oproti predchádzajúcim verziám. PCU2000ETH je vhodná pre konfigurácie s jednou alebo viacerými jednotkami a poskytuje robustné komunikačné protokoly pre bezproblémovú integráciu do systémov SCADA a DCS. V porovnaní so sériou Woodward__ EasyGen (napr. EasyGen-3500-5, 8440-2087) alebo EGCP-2 je PCU2000ETH prispôsobená pre zložitejšie aplikácie riadenia turbín a motorov s pokročilými sieťovými schopnosťami. Odlišuje sa od ochranných relé Woodward__ (napr. MRI4A0AB), vzbudzovacích systémov (napr. DECS-100-B15), elektronických regulátorov (napr. DYN1-10784-003-0-12) a akčných členov (napr. 8408-921).
Technické špecifikácie
- PCU2000ETH V4.5.0 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | PCU2000ETH V4.5.0 |
| Výrobca | Woodward |
| Popis | Jednotka riadenia výkonu pre motory a generátorové systémy |
| Séria | PCU2000 |
| Funkcia | Riadi a monitoruje motory, generátory a distribúciu energie |
| Procesor | Mikroprocesorový (špecifická architektúra nie je verejne zverejnená) |
| Pamäť | Flash: 32_64 MB (pre firmvér a konfiguráciu) RAM: 16_32 MB (pre dáta počas prevádzky) |
| Displej | Grafický LCD, 320x240 pixelov, viacjazyčné rozhranie (voliteľné externé HMI) |
| Vstupy | 12 analógových vstupov (konfigurovateľné pre 4_20 mA, 0_10 V, RTD alebo termočlánok) 16 diskrétnych vstupov (24 VDC) 2 vstupy rýchlosti (magnetický snímač alebo proximita) |
| Výstupy | 8 analógových výstupov (4_20 mA alebo 0_10 V) 16 reléových výstupov (suchý kontakt, do 250 VAC/2 A) 1 výstup pre akčný člen (kompatibilný s akčnými členmi Woodward, 4_20 mA alebo 0_200 mA) |
| Komunikačné rozhrania | 2 Ethernet porty (Modbus TCP, Woodward protokoly, IEC 61850 voliteľné) 2 sériové porty (RS-232 alebo RS-485, Modbus RTU) 2 CANbus porty (pre komunikáciu motora a generátora) USB (pre konfiguráciu a záznam dát) |
| Režimy riadenia | Automatické/manuálne štart/stop, izochronné/droop zdieľanie záťaže, riadenie aktívneho/reaktívneho výkonu, riadenie účinníka, automatická synchronizácia, ostrovný alebo paralelný režim s elektrickou sieťou |
| Redundancia | Voliteľná redundancia (možnosť výmeny za chodu s ďalšími jednotkami) |
| Diagnostika | Detekcia porúch, zaznamenávanie udalostí (až 1000 udalostí), trendovanie dát v reálnom čase, stavové LED, záznam porúch |
| Kompatibilita | Akčné členy Woodward (napr. UG-8, ProAct, 8408-921), snímače rýchlosti, ističe a zariadenia tretích strán cez Modbus alebo IEC 61850; integrácia so systémami SCADA/DCS |
| Napájanie | 12_36 VDC (24 VDC nominálne) alebo 120_240 VAC (50/60 Hz) |
| Spotreba energie | Približne 20_35 W |
| Environmentálne špecifikácie | Prevádzková teplota: -20°C až +70°C (-4°F až +158°F) Teplota skladovania: -30°C až +80°C (-22°F až +176°F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Náraz: v súlade s IEC 60068-2-27 |
| Obal | IP54 (predný panel, pri správnej montáži); IP20 (zadná strana) |
| Rozmery | Približne 250 mm (V) x 230 mm (Š) x 100 mm (H) |
| Hmotnosť | Približne 2,5_3,5 kg |
| Montáž | Montáž na panel (rozmery výrezu podľa manuálu) |
| Certifikácie | CE, UL, CSA, námorné certifikácie (napr. DNV, ABS, Lloyd__ Register); ATEX/IECEx zóna 2 (závisí od konfigurácie); súlad s IEC 61850 (voliteľné) |
_
Product Description
Woodward PCU2000ETH V4.5.0 Jednotka riadenia výkonu
Prehľad produktu
- Woodward PCU2000ETH V4.5.0 je jednotka riadenia výkonu navrhnutá pre pokročené riadenie a monitorovanie systémov výroby energie, najmä pre plynové turbíny, dieselové motory a generátorové súpravy v priemyselných aplikáciách, ako sú elektrárne, námorná pohonná technika a kritická infraštruktúra. Táto mikroprocesorová riadiaca jednotka integruje riadenie motora, správu generátora a funkcie distribúcie energie, ponúkajúc presnú synchronizáciu, zdieľanie záťaže a ochranné schopnosti. Označenie „ETH“ znamená podporu komunikácie cez Ethernet a „V4.5.0“ označuje verziu firmvéru, ktorá obsahuje vylepšené funkcie a zlepšenie výkonu oproti predchádzajúcim verziám. PCU2000ETH je vhodná pre konfigurácie s jednou alebo viacerými jednotkami a poskytuje robustné komunikačné protokoly pre bezproblémovú integráciu do systémov SCADA a DCS. V porovnaní so sériou Woodward__ EasyGen (napr. EasyGen-3500-5, 8440-2087) alebo EGCP-2 je PCU2000ETH prispôsobená pre zložitejšie aplikácie riadenia turbín a motorov s pokročilými sieťovými schopnosťami. Odlišuje sa od ochranných relé Woodward__ (napr. MRI4A0AB), vzbudzovacích systémov (napr. DECS-100-B15), elektronických regulátorov (napr. DYN1-10784-003-0-12) a akčných členov (napr. 8408-921).
Technické špecifikácie
- PCU2000ETH V4.5.0 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | PCU2000ETH V4.5.0 |
| Výrobca | Woodward |
| Popis | Jednotka riadenia výkonu pre motory a generátorové systémy |
| Séria | PCU2000 |
| Funkcia | Riadi a monitoruje motory, generátory a distribúciu energie |
| Procesor | Mikroprocesorový (špecifická architektúra nie je verejne zverejnená) |
| Pamäť | Flash: 32_64 MB (pre firmvér a konfiguráciu) RAM: 16_32 MB (pre dáta počas prevádzky) |
| Displej | Grafický LCD, 320x240 pixelov, viacjazyčné rozhranie (voliteľné externé HMI) |
| Vstupy | 12 analógových vstupov (konfigurovateľné pre 4_20 mA, 0_10 V, RTD alebo termočlánok) 16 diskrétnych vstupov (24 VDC) 2 vstupy rýchlosti (magnetický snímač alebo proximita) |
| Výstupy | 8 analógových výstupov (4_20 mA alebo 0_10 V) 16 reléových výstupov (suchý kontakt, do 250 VAC/2 A) 1 výstup pre akčný člen (kompatibilný s akčnými členmi Woodward, 4_20 mA alebo 0_200 mA) |
| Komunikačné rozhrania | 2 Ethernet porty (Modbus TCP, Woodward protokoly, IEC 61850 voliteľné) 2 sériové porty (RS-232 alebo RS-485, Modbus RTU) 2 CANbus porty (pre komunikáciu motora a generátora) USB (pre konfiguráciu a záznam dát) |
| Režimy riadenia | Automatické/manuálne štart/stop, izochronné/droop zdieľanie záťaže, riadenie aktívneho/reaktívneho výkonu, riadenie účinníka, automatická synchronizácia, ostrovný alebo paralelný režim s elektrickou sieťou |
| Redundancia | Voliteľná redundancia (možnosť výmeny za chodu s ďalšími jednotkami) |
| Diagnostika | Detekcia porúch, zaznamenávanie udalostí (až 1000 udalostí), trendovanie dát v reálnom čase, stavové LED, záznam porúch |
| Kompatibilita | Akčné členy Woodward (napr. UG-8, ProAct, 8408-921), snímače rýchlosti, ističe a zariadenia tretích strán cez Modbus alebo IEC 61850; integrácia so systémami SCADA/DCS |
| Napájanie | 12_36 VDC (24 VDC nominálne) alebo 120_240 VAC (50/60 Hz) |
| Spotreba energie | Približne 20_35 W |
| Environmentálne špecifikácie | Prevádzková teplota: -20°C až +70°C (-4°F až +158°F) Teplota skladovania: -30°C až +80°C (-22°F až +176°F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Náraz: v súlade s IEC 60068-2-27 |
| Obal | IP54 (predný panel, pri správnej montáži); IP20 (zadná strana) |
| Rozmery | Približne 250 mm (V) x 230 mm (Š) x 100 mm (H) |
| Hmotnosť | Približne 2,5_3,5 kg |
| Montáž | Montáž na panel (rozmery výrezu podľa manuálu) |
| Certifikácie | CE, UL, CSA, námorné certifikácie (napr. DNV, ABS, Lloyd__ Register); ATEX/IECEx zóna 2 (závisí od konfigurácie); súlad s IEC 61850 (voliteľné) |
_
