Product Description

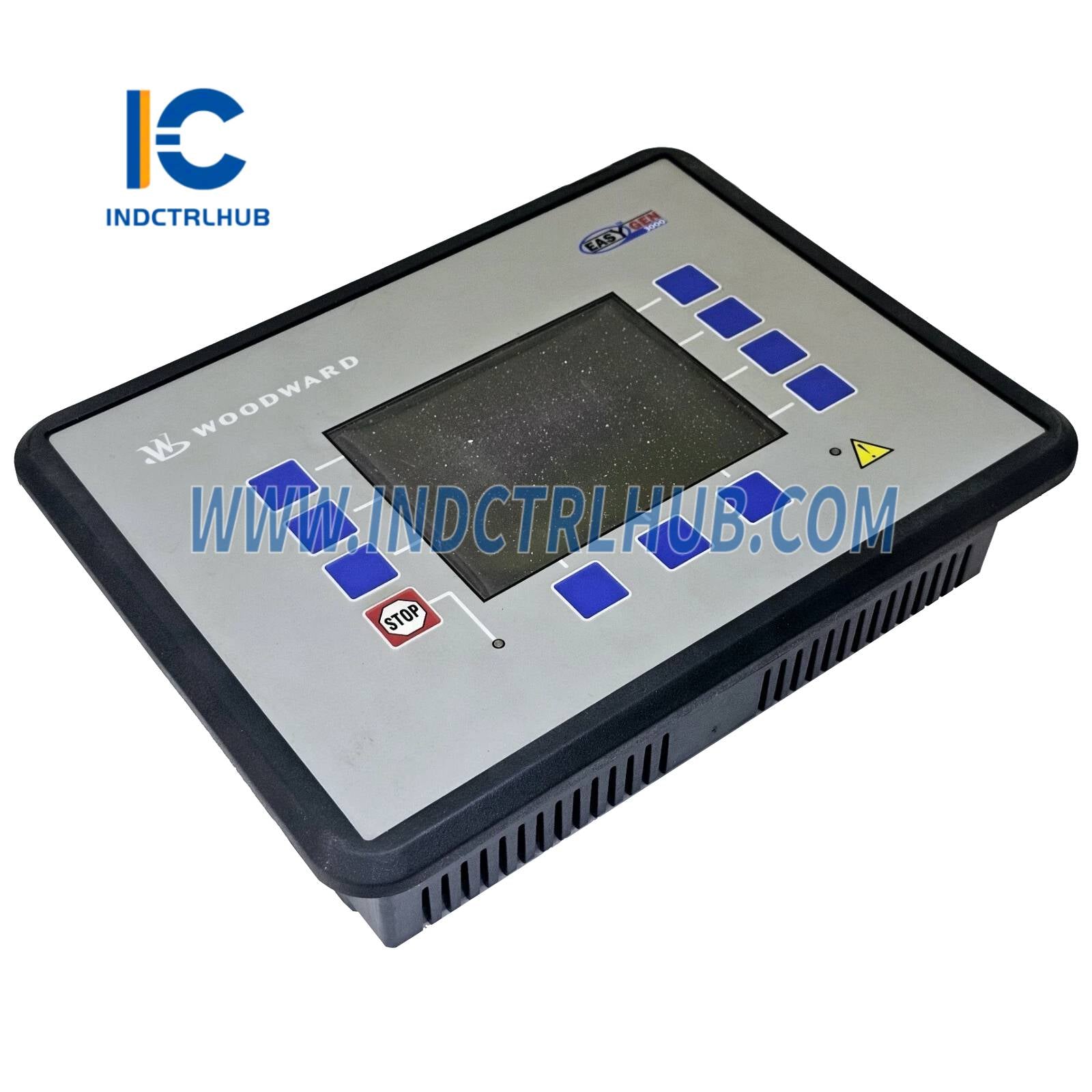

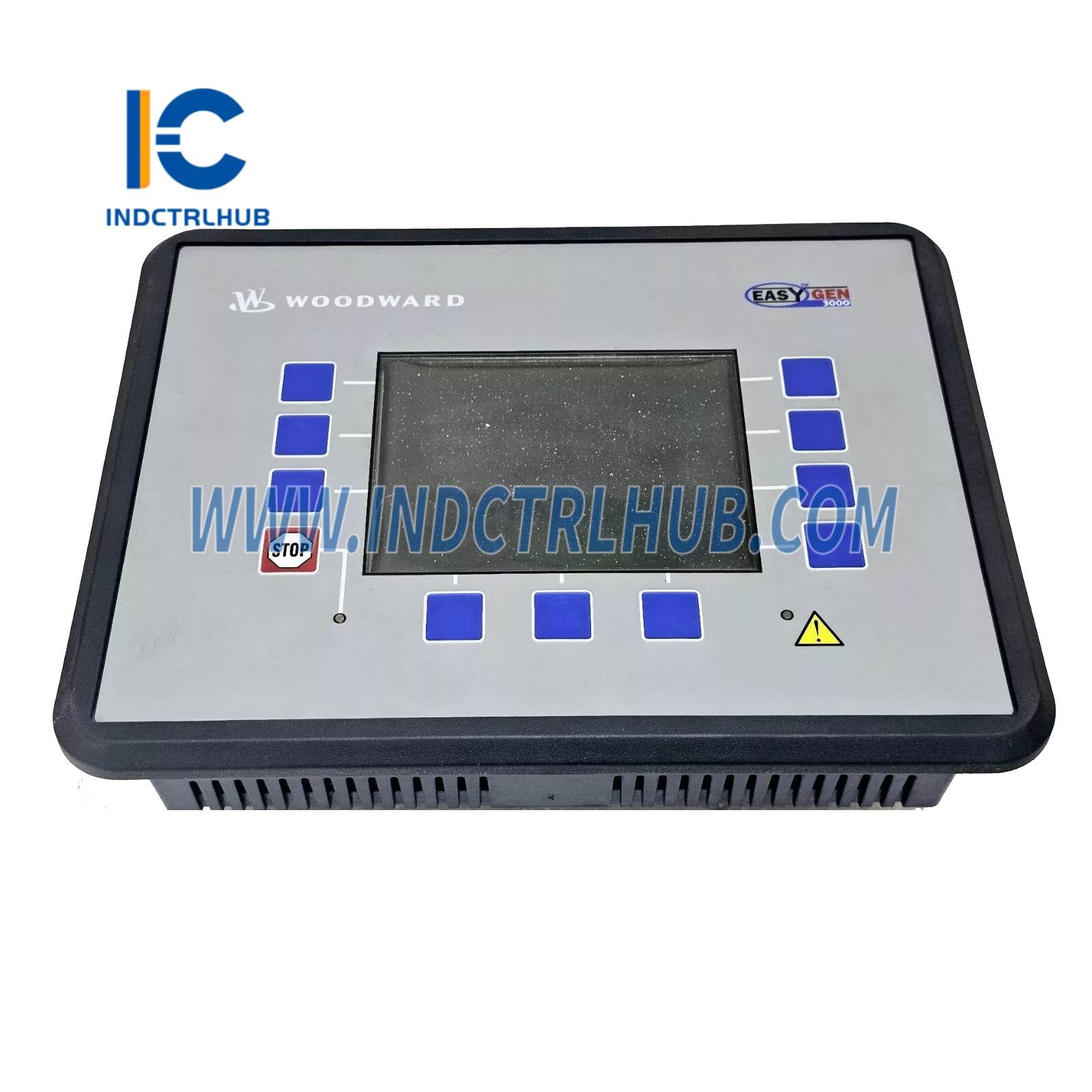

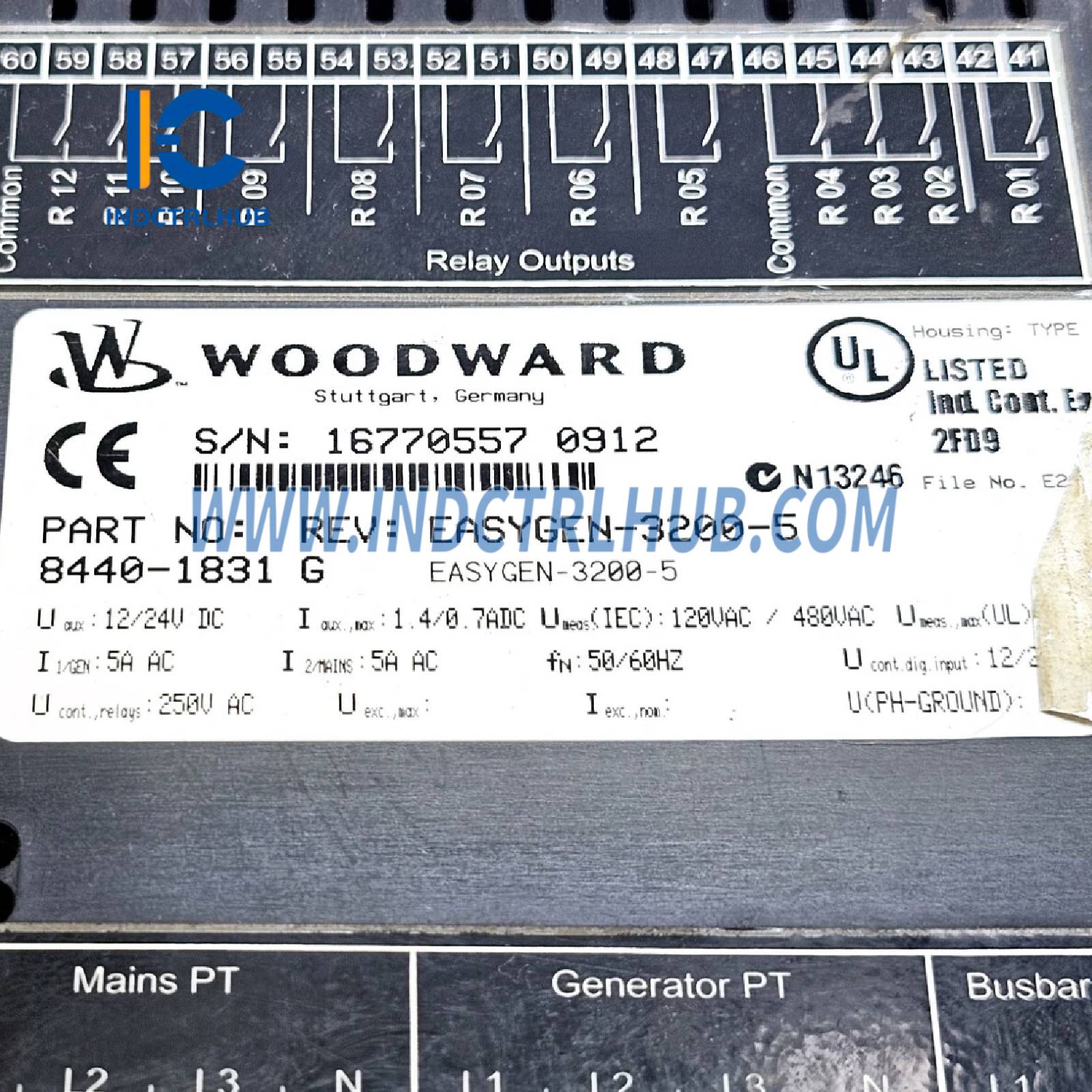

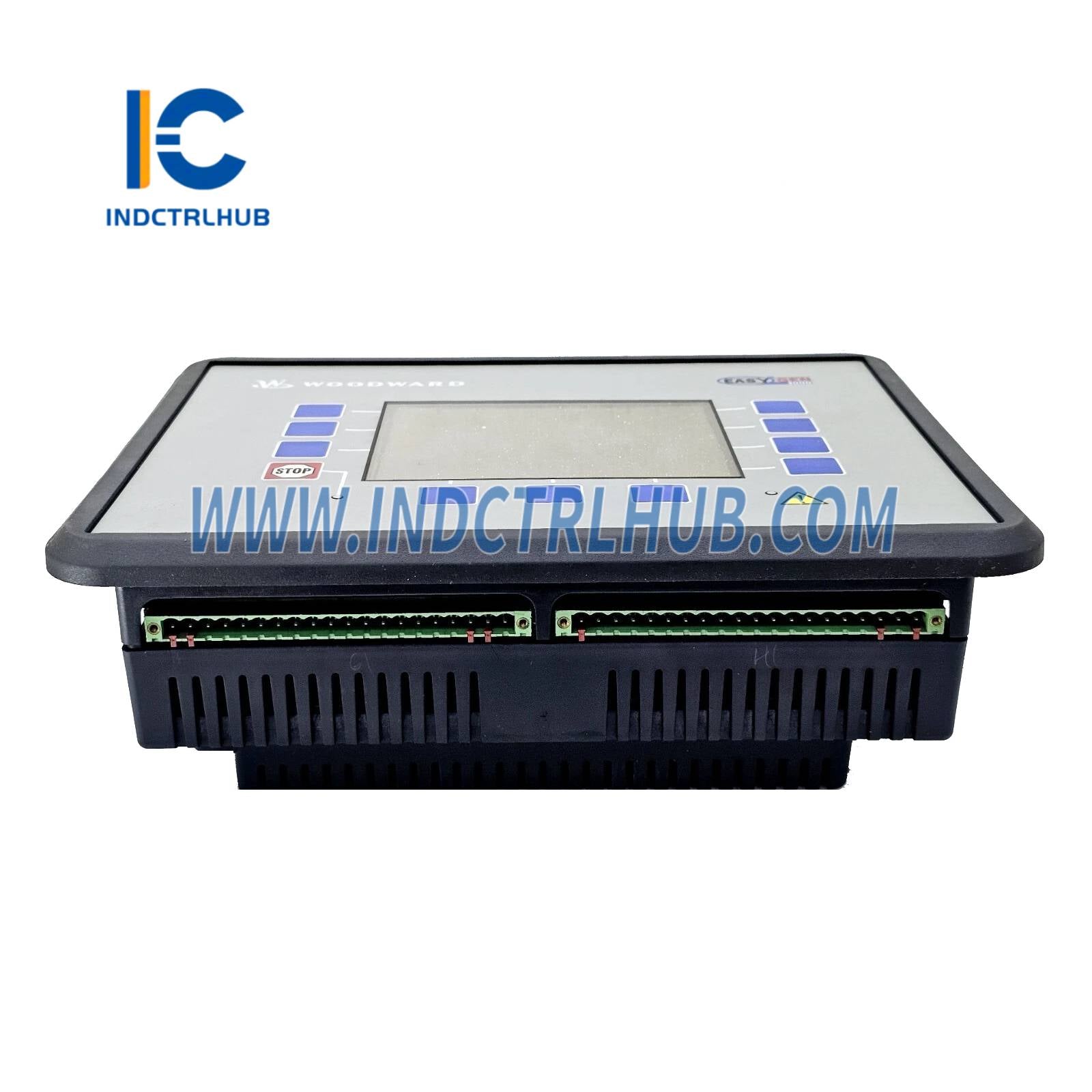

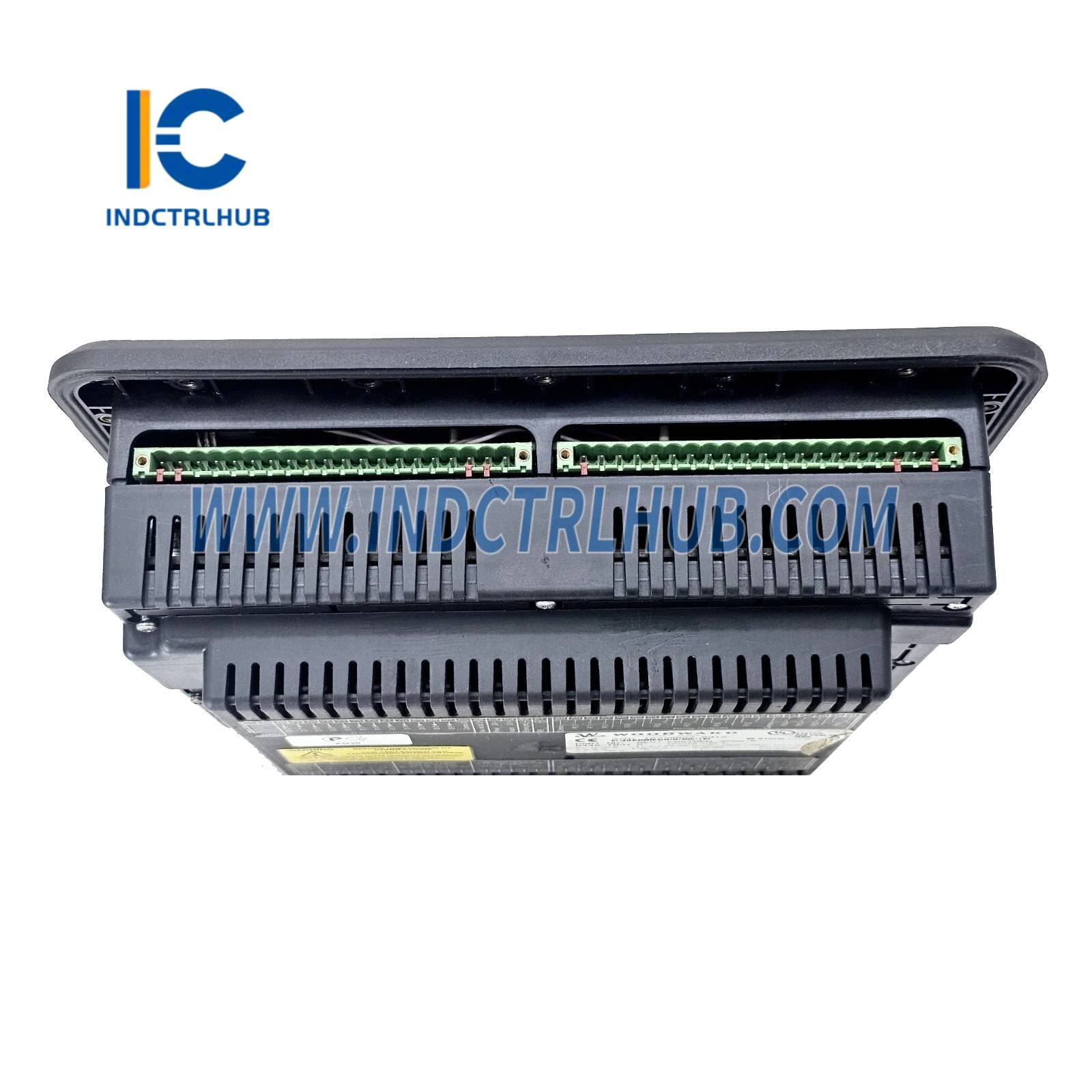

Woodward 8440-1831 LS-5 Ovládanie ističa
Prehľad produktu
- Woodward 8440-1831 je modul ovládania a ochrany ističa LS-5 navrhnutý na riadenie a ochranu ističov v generátorových a sieťových systémoch, bežne používaný v energetike, námorníctve a priemyselných aplikáciách. Súčasť série LS-5 (Zdieľanie záťaže a synchronizácia) od Woodward, tento mikroprocesorový modul poskytuje synchronizáciu, zdieľanie záťaže
Technické špecifikácie
- 8440-1831 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 8440-1831 |
| Výrobca | Woodward |
| Popis | Modul ovládania a ochrany ističa LS-5 |
| Séria | LS-5 |
| Funkcia | Riadi ističe, synchronizuje generátory a poskytuje ochranné funkcie |
| Procesor | Mikroprocesorový (špecifická architektúra nie je verejne zverejnená) |
| Pamäť | Flash: 4–8 MB (pre firmware a konfiguráciu) RAM: 2–4 MB (pre dáta počas prevádzky) |
| Displej | LED indikátory pre stav, stav ističa a poruchy; bez zabudovaného displeja |

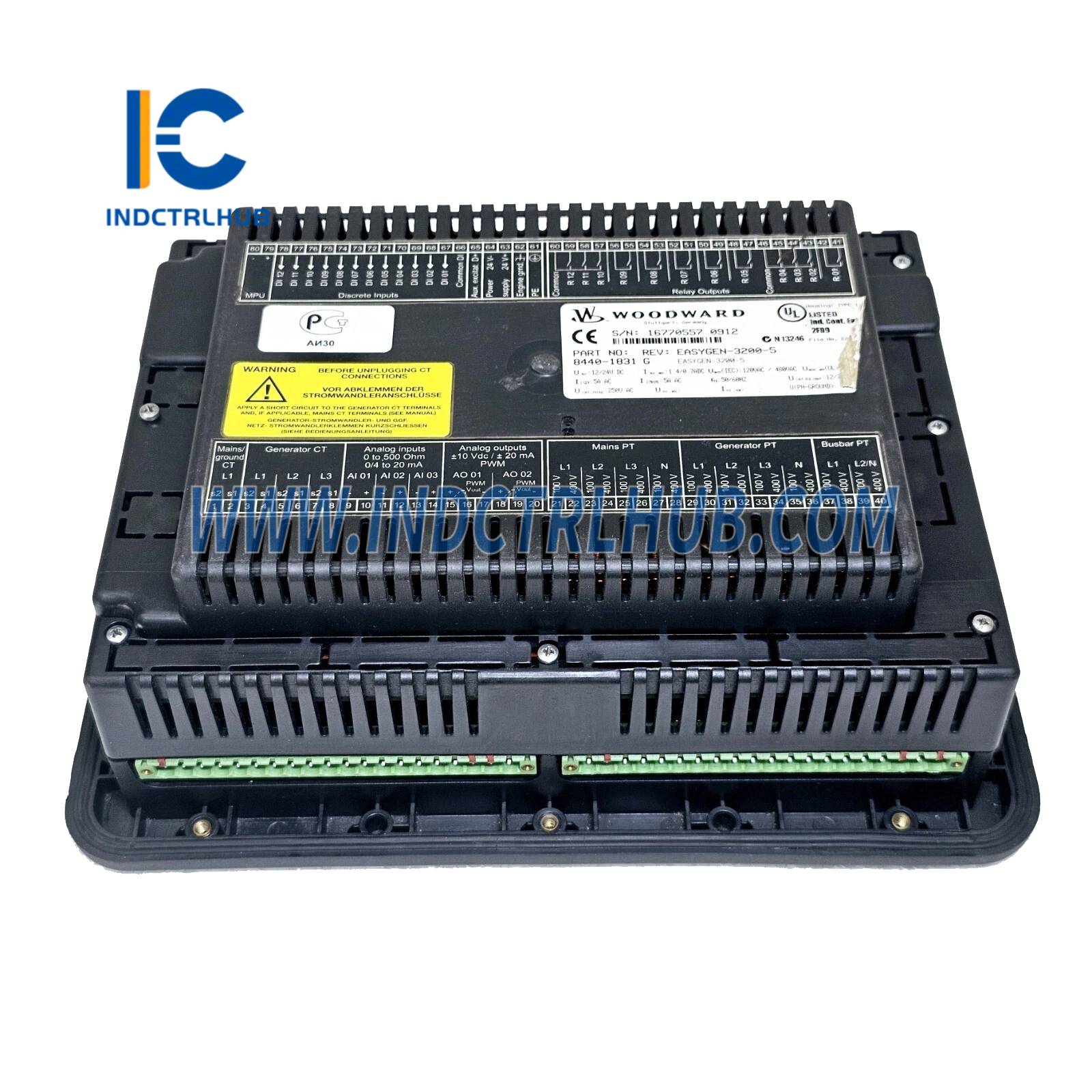

| Vstupy | 3 napäťové vstupy (generátor, 100–480 VAC, 50/60 Hz) 3 napäťové vstupy (zbernica/sieť, 100–480 VAC, 50/60 Hz) 3 prúdové vstupy (1 A alebo 5 A, cez CT, rozsah 0,05–10 A) 4 diskrétne vstupy (24 VDC, pre spätnú väzbu ističa alebo riadiace signály) |
| Výstupy | 3 reléové výstupy (suchý kontakt, do 250 VAC/5 A, pre zatváranie/otváranie ističa, alarm) 1 analógový výstup (voliteľný, 4–20 mA, pre monitorovanie) |

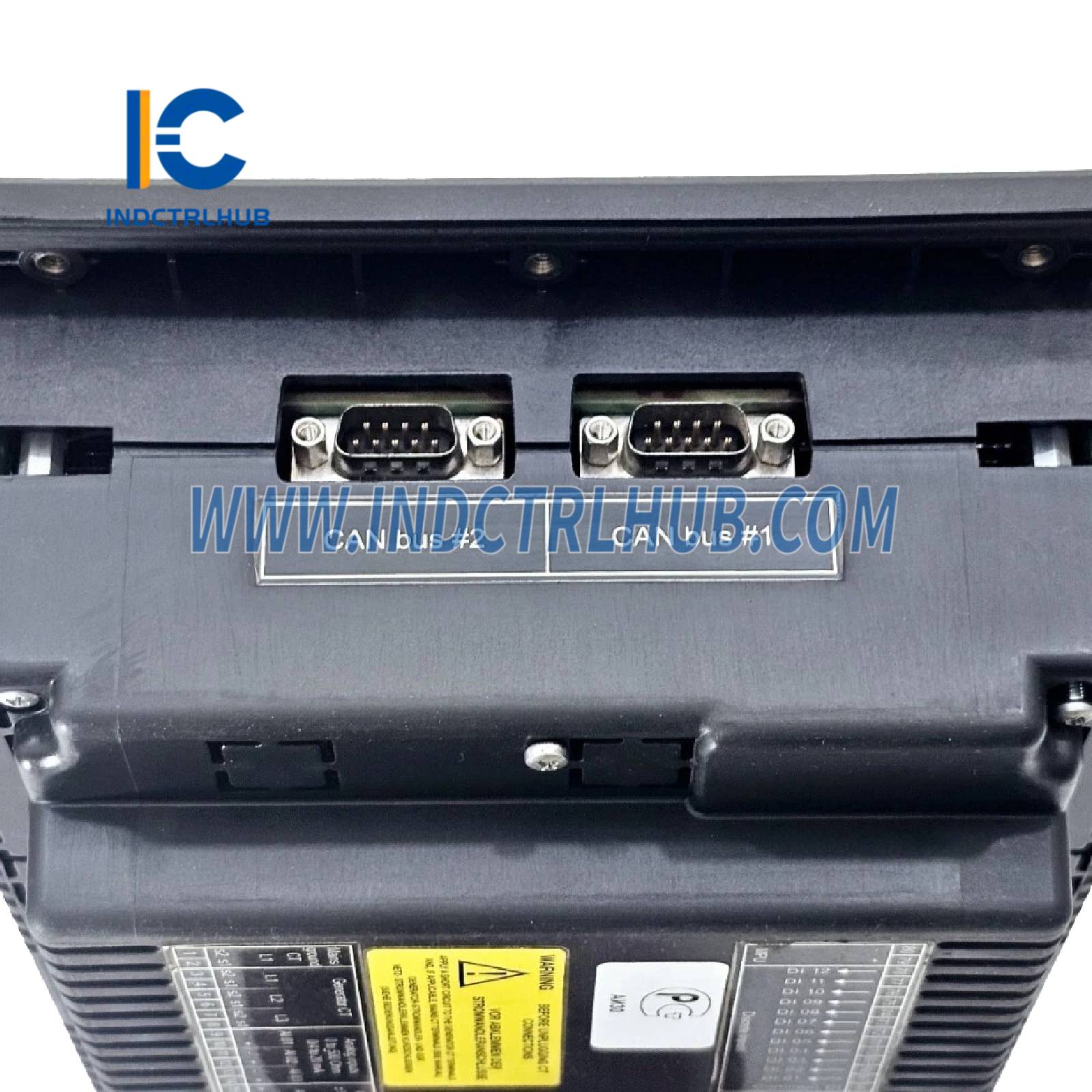

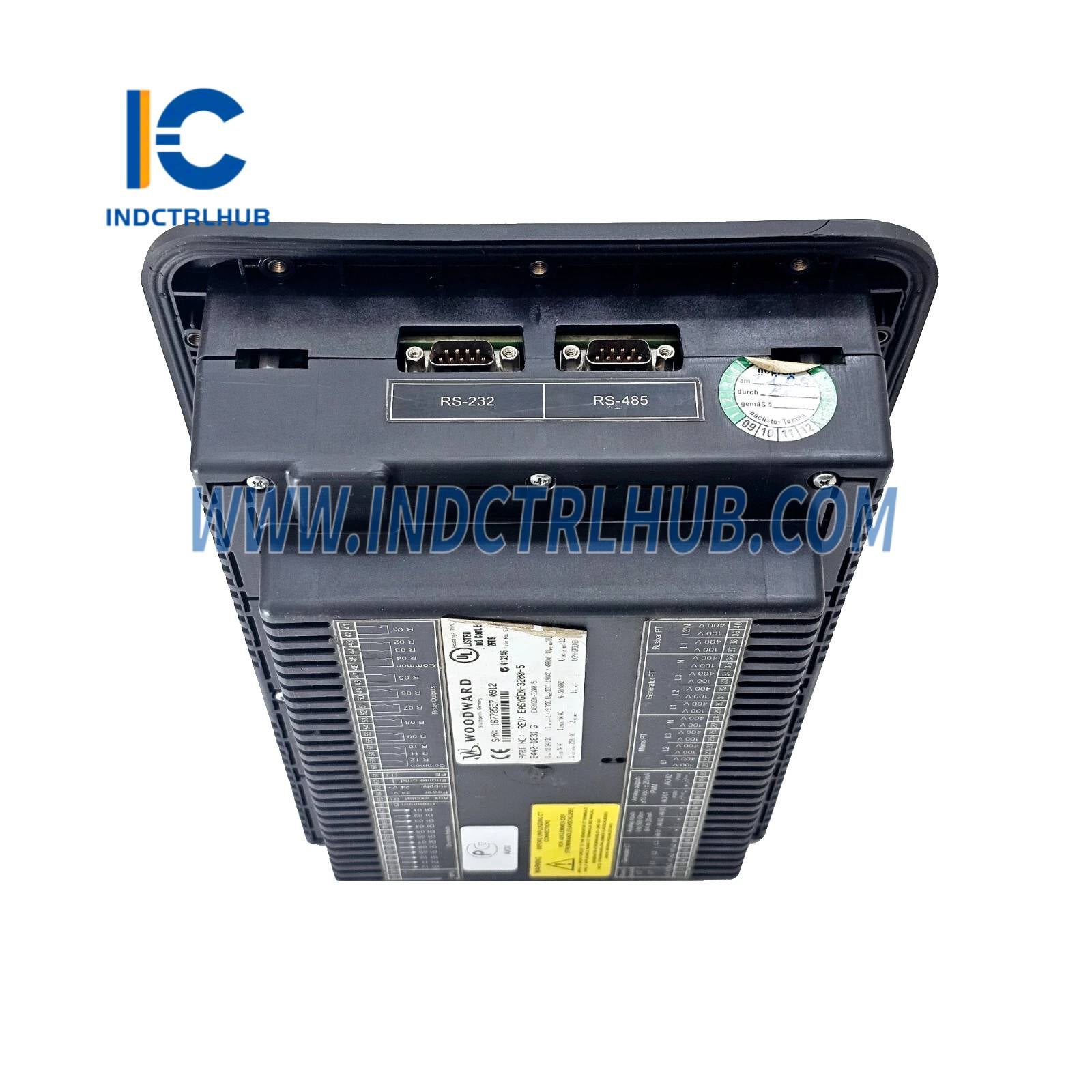

| Komunikačné rozhrania | 2 CANbus porty (pre komunikáciu s EasyGen alebo inými jednotkami LS-5) 1 sériový port (RS-485, Modbus RTU, voliteľný) |
| Parametre synchronizácie | Fázový uhol: presnosť ±1° Zladenie napätia: presnosť ±1% Zladenie frekvencie: presnosť ±0,1 Hz |
| Ochranné funkcie | Preťaženie, spätný výkon, nad/pod napätie, nad/pod frekvenciu, fázová nerovnováha |
| Presnosť vypnutia | ±5% pre prúd, ±2% pre napätie/frekvenciu |
| Čas odozvy | <100 ms (pre synchronizačné a ochranné akcie) |
| Redundancia | Bez redundancie (možná redundancia na úrovni systému s viacerými jednotkami) |
| Diagnostika | Detekcia porúch, zaznamenávanie udalostí (až 100 udalostí), stavové LED, diaľkové monitorovanie cez CANbus/Modbus |
| Kompatibilita | Regulátory Woodward EasyGen (napr. EasyGen-3200-5, 8440-2050E), iné jednotky LS-5, ističe a zariadenia tretích strán cez Modbus; integrácia so systémami SCADA/DCS |
| Napájanie | 12–36 VDC (24 VDC nominálne) |
| Spotreba energie | Približne 5–10 W |
| Environmentálne špecifikácie | Prevádzková teplota: -20°C až +70°C (-4°F až +158°F) Teplota skladovania: -30°C až +80°C (-22°F až +176°F) Relatívna vlhkosť: 5% až 95% bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Náraz: v súlade s IEC 60068-2-27 |
| Obal | IP54 (predný panel, pri správnej montáži); IP20 (zadná strana) |
| Rozmery | Približne 144 mm (V) x 144 mm (Š) x 75 mm (H) |
| Hmotnosť | Približne 0,8–1,2 kg |
| Montáž | Montáž na panel (rozmery výrezu podľa manuálu) |
| Certifikácie | CE, UL, CSA, námorné certifikácie (napr. DNV, ABS, Lloyd’s Register); ATEX/IECEx Zóna 2 (závisí od konfigurácie) |
