Product Description

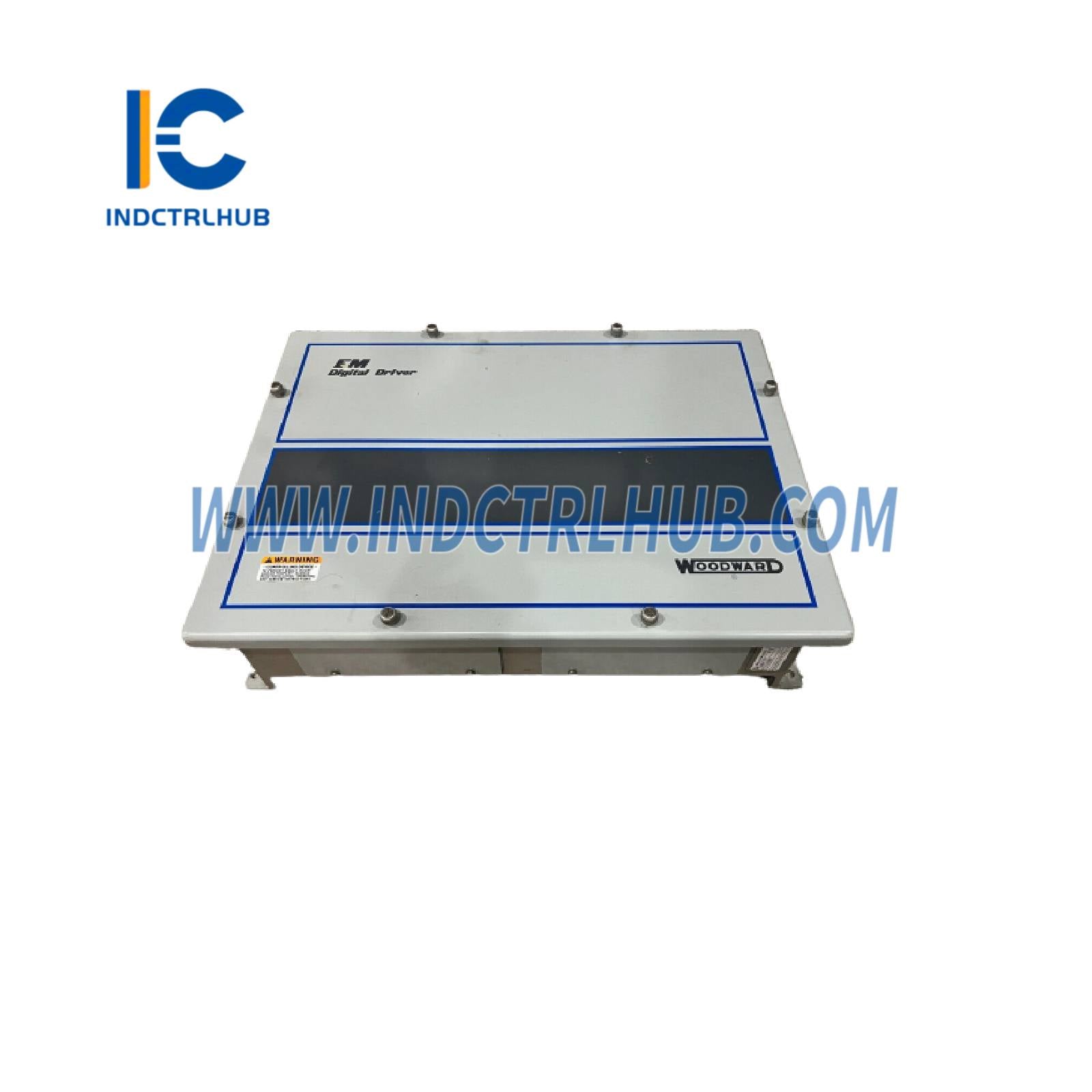

Woodward 8200-314 Digitálny ovládač modul
Prehľad produktu
- Woodward 8200-314 je digitálny ovládač modul navrhnutý na presnú kontrolu proporcionálnych alebo integračných pohonov a servoventilov v priemyselných aplikáciách, ako sú plynové turbíny, parné turbíny
Technické špecifikácie
- 8200-314 má nasledujúce špecifikácie založené na priemyselných zdrojoch a dokumentácii Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 8200-314 |
| Výrobca | Woodward |
| Popis | Digitálny ovládač modul pre pohony a servoventily |
| Séria | Digitálny ovládač |
| Funkcia | Ovláda proporcionálne alebo integračné pohony a servoventily s presným polohovaním |
| Procesor | Na báze mikroprocesora (špecifická architektúra nie je verejne detailne uvedená) |
| Pamäť | Flash: 4–8 MB (pre firmware a konfiguráciu) RAM: 2–4 MB (pre dáta počas prevádzky) |
| Displej | LED indikátory pre stav, chybu a komunikačnú aktivitu |
| Vstupy | 1 analógový vstup (4–20 mA alebo 0–5 V, pre požiadavku polohy) 1 LVDT/RVDT vstup (pre spätnú väzbu polohy pohonu) 2 diskrétne vstupy (24 VDC, pre povolenie alebo reset) |
| Výstupy | 1 výstup pre pohon/ventil (±100 mA, ±200 mA, alebo PWM, konfigurovateľný pre proporcionálne alebo integračné pohony) 1 analógový výstup (4–20 mA, pre spätnú väzbu polohy) 1 reléový výstup (suchý kontakt, do 250 VAC/2 A, pre alarmy) |
| Komunikačné rozhrania | 1 CANbus port (pre integráciu so systémami riadenia Woodward) 1 sériový port (RS-485, Modbus RTU, voliteľný) Ethernet (voliteľný, Modbus TCP) |
| Presnosť polohy | ±0,1 % z plného zdvihu |
| Čas odozvy | <30 ms (pre nastavenie plného zdvihu) |
| Ochranné funkcie | Detekcia straty signálu, detekcia chyby pohonu, ochrana proti preťaženiu prúdom |
| Redundancia | Bez redundancie (možné redundantné konfigurácie s viacerými jednotkami) |
| Diagnostika | Detekcia chýb, zaznamenávanie udalostí (až 100 udalostí), sledovanie polohy, stavové LED |
| Kompatibilita | Systémy riadenia Woodward (napr. MicroNet, 505, EasyGen), pohony (napr. Woodward ProAct, CPC-II, 8408-921), servoventily (napr. Woodward, Moog); zariadenia tretích strán cez Modbus; integruje sa so SCADA systémami |
| Napájanie | 18–32 VDC (24 VDC nominálne) |
| Spotreba energie | Približne 5–10 W |
| Environmentálne špecifikácie | Prevádzková teplota: -40°C až +70°C (-40°F až +158°F) Teplota skladovania: -40°C až +85°C (-40°F až +185°F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Náraz: v súlade s IEC 60068-2-27 |
| Obal | IP20 (vyžaduje kryt pre drsné prostredie) |
| Rozmery | Približne 150 mm (V) x 100 mm (Š) x 50 mm (H) |
| Hmotnosť | Približne 0,5–0,8 kg |
| Montáž | Na DIN lištu alebo panel |
| Certifikácie | CE, UL, CSA, námorné certifikácie (napr. DNV, ABS, závislé od konfigurácie); ATEX/IECEx zóna 2 (voliteľné) |
