Product Description

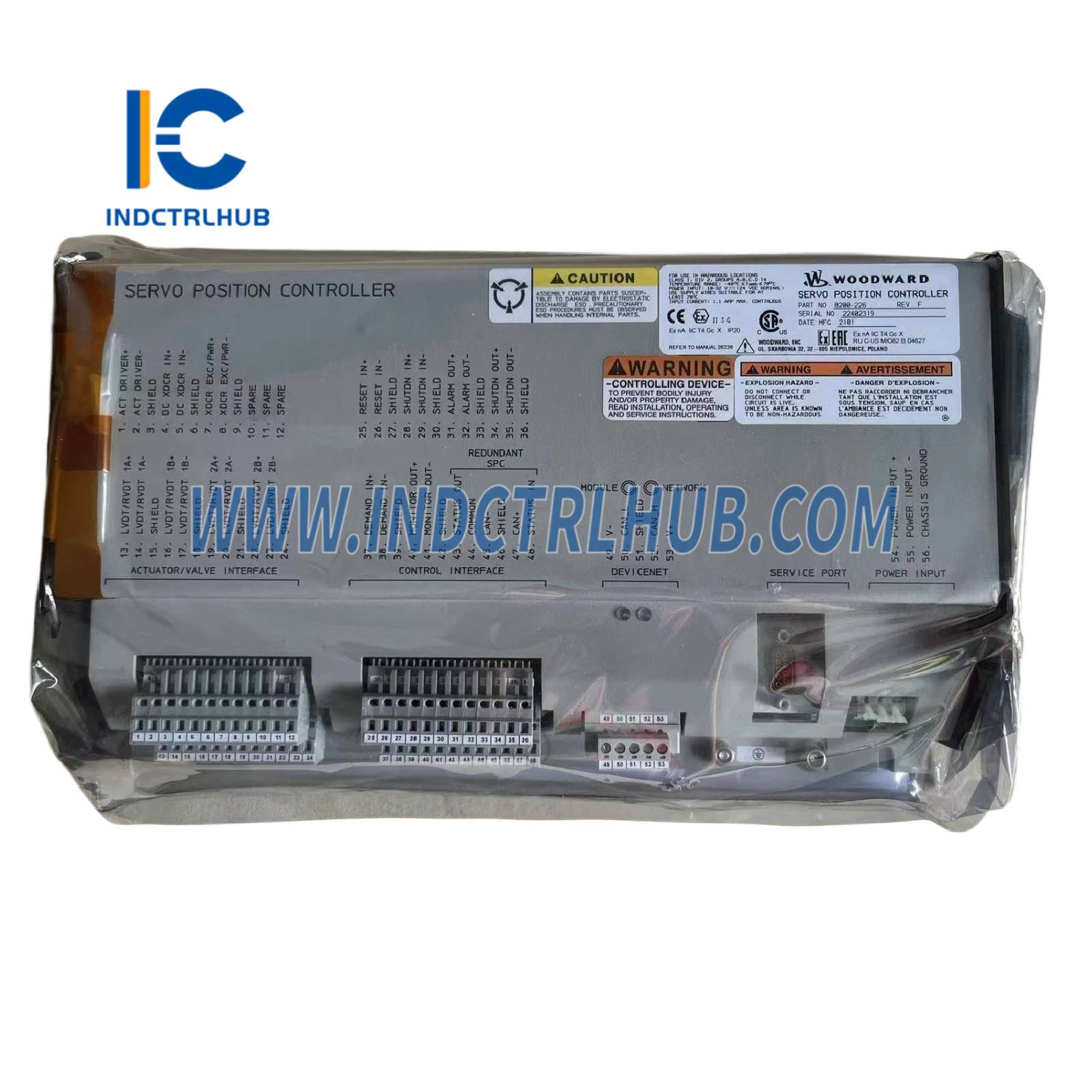

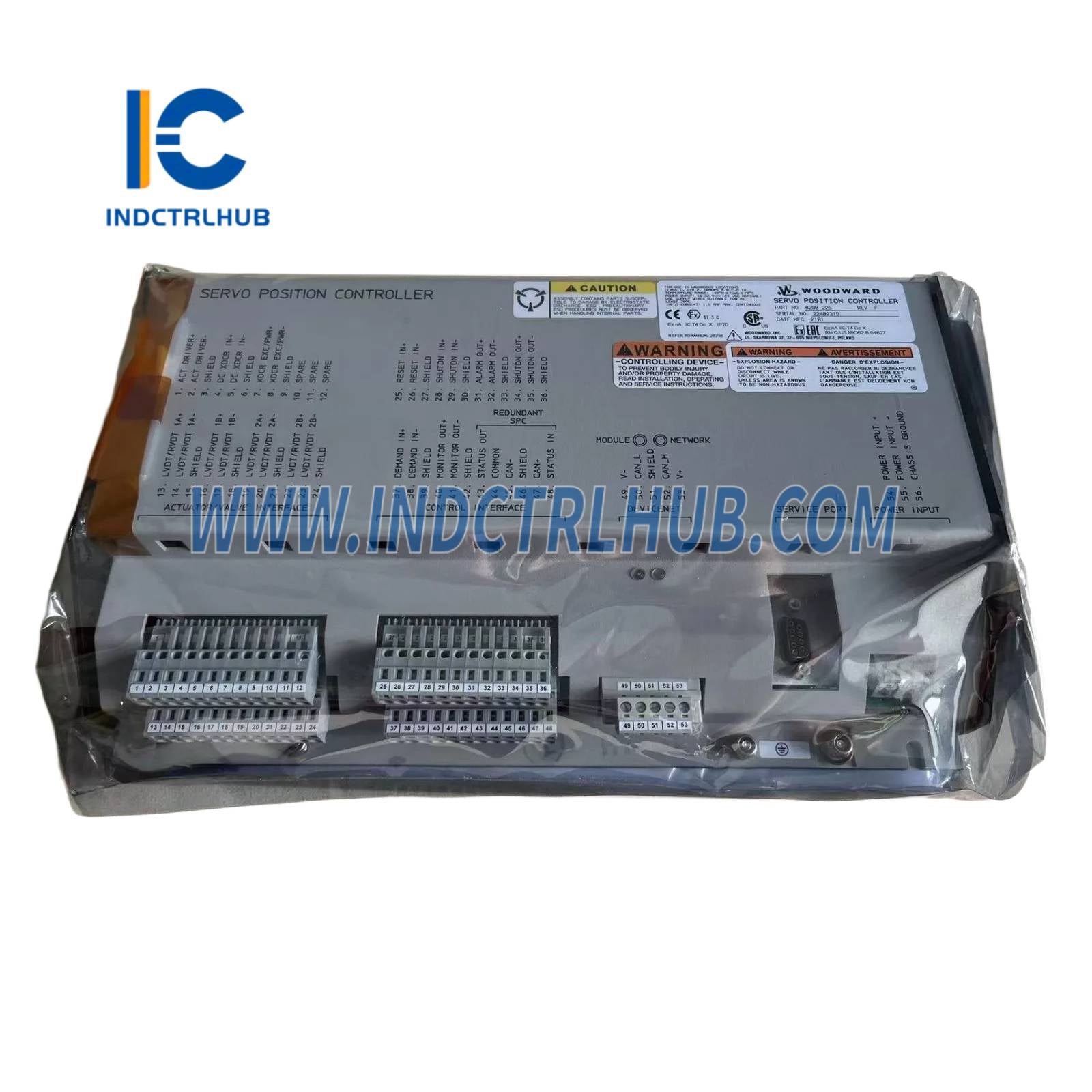

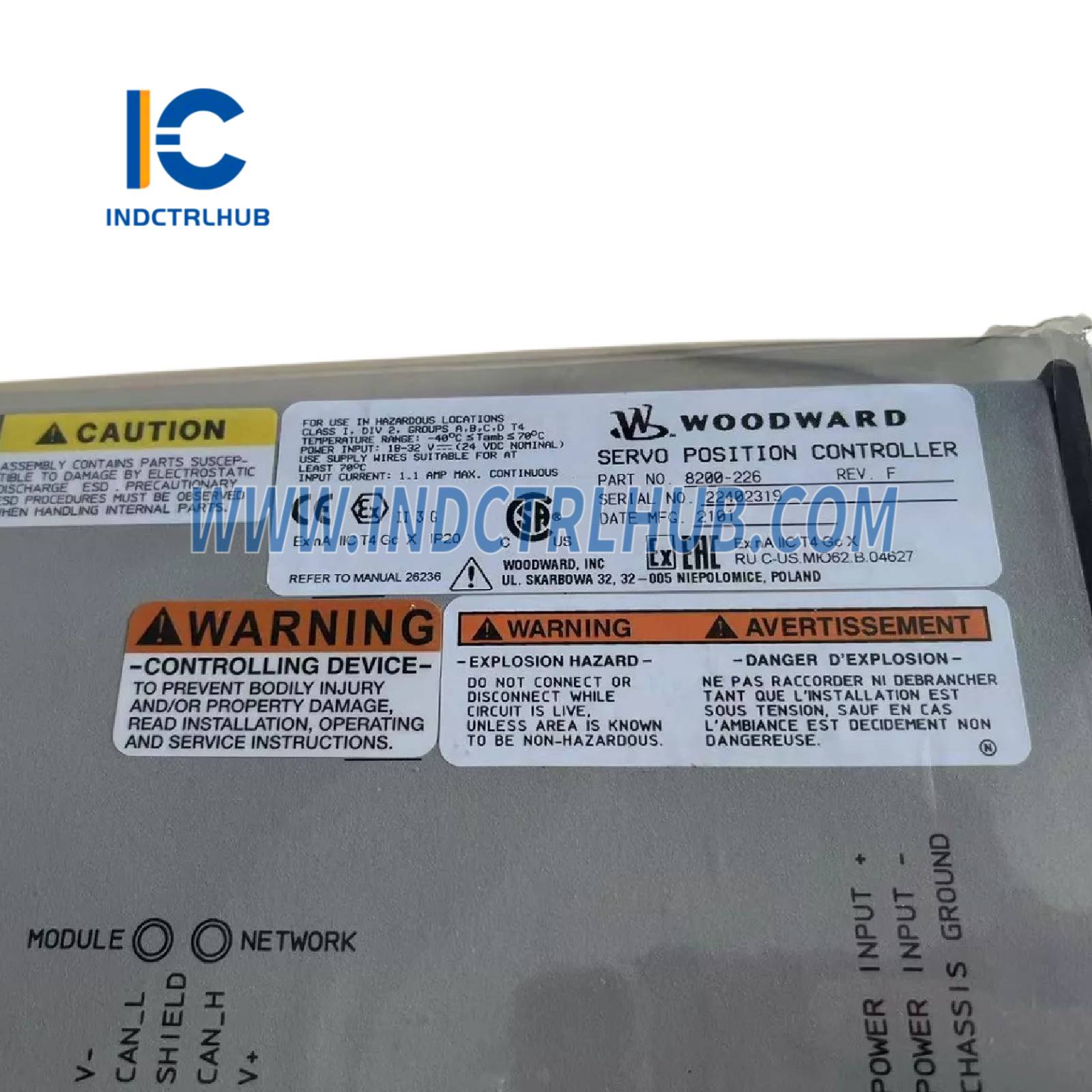

Woodward 8200-226 Servo polohový regulátor
Prehľad produktu
- Woodward 8200-226 je Servo polohový regulátor (SPC) navrhnutý na presné riadenie servoventilov v priemyselných aplikáciách, ako sú plynové turbíny, parné turbíny a systémy riadenia paliva v energetike, ropnom a plynárenskom priemysle a námornom prostredí. Tento mikroprocesorový regulátor zabezpečuje presné polohovanie proporcionálnych alebo integračných servoventilov, čím zaručuje optimálne riadenie prietoku paliva, rýchlosti turbíny alebo iných kritických parametrov. Model 8200-226 komunikuje so systémami riadenia Woodward na prekladanie požiadaviek na presné polohy ventilov, podporujúc stabilnú a efektívnu prevádzku. Disponuje robustnou diagnostikou a komunikačnými schopnosťami pre integráciu do moderných riadiacich architektúr. V porovnaní s generátorovými regulátormi Woodward (napr. EasyGen-3200-5, 8440-2050E), regulátormi rýchlosti (napr. 9905-857) alebo MicroNet CPU modulmi (napr. 5501-381) je 8200-226 špecializovaný polohovač ventilu, nie samostatné riadiace alebo ochranné zariadenie. Odlišuje sa od ochranných relé Woodward (napr. XD1G11), komunikačných modulov (napr. SST-ESR2-CLX-RLL), excitačných systémov (napr. DECS-100-B15), elektronických guvernérov (napr. DYN1-10784-003-0-12) a akčných členov (napr. 8408-921).
Technické špecifikácie
- 8200-226 má nasledujúce špecifikácie založené na priemyselných zdrojoch a dokumentácii Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 8200-226 |
| Výrobca | Woodward |
| Popis | Servo pozíciový regulátor pre servoventily |
| Séria | SPC (Servo Position Controller) |
| Funkcia | Riadi polohu proporcionálnych alebo integrujúcich servoventilov |
| Procesor | Mikroprocesorový (špecifická architektúra nie je verejne zverejnená) |
| Pamäť | Flash: 4–8 MB (pre firmware a konfiguráciu) RAM: 2–4 MB (pre dáta počas prevádzky) |
| Displej | Žiadny zabudovaný displej; LED indikátory pre stav a poruchy |
| Vstupy | 2 analógové vstupy (4–20 mA alebo 0–5 V, pre požiadavku a spätnú väzbu polohy) 1 LVDT/RVDT vstup (pre spätnú väzbu polohy ventilu) 2 diskrétne vstupy (24 VDC, pre povolenie alebo reset) |
| Výstupy | 1 výstup servoventilu (±10 V alebo ±100 mA, konfigurovateľný pre proporcionálne alebo integrujúce ventily) 1 analógový výstup (4–20 mA, pre spätnú väzbu polohy) 2 reléové výstupy (suchý kontakt, až 250 VAC/2 A, pre alarmy) |
| Komunikačné rozhrania | 1 sériový port (RS-485, Modbus RTU) 1 CANbus port (pre integráciu s riadiacimi systémami Woodward) Ethernet (voliteľné, Modbus TCP) |
| Presnosť polohy | ±0,1 % z plného zdvihu |
| Doba odozvy | <50 ms (pre plnú úpravu zdvihu) |
| Ochranné funkcie | Detekcia straty signálu, detekcia poruchy ventilu, ochrana proti preťaženiu prúdu |
| Redundancia | Neredundantné (redundantné konfigurácie možné s viacerými jednotkami) |
| Diagnostika | Detekcia porúch, zaznamenávanie udalostí (až 100 udalostí), sledovanie polohy, stavové LED diódy |
| Kompatibilita | Riadiace systémy Woodward (napr. MicroNet, 505, EasyGen), proporcionálne/integrujúce servoventily (napr. Woodward, Moog); zariadenia tretích strán cez Modbus; integruje sa so SCADA systémami |
| Napájanie | 18–32 VDC (24 VDC nominálne) |
| Spotreba energie | Približne 5–10 W |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +70 °C (-40 °F až +158 °F) Skladovacia teplota: -40 °C až +85 °C (-40 °F až +185 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Náraz: v súlade s IEC 60068-2-27 |
| Kryt | IP20 (vyžaduje kryt pre drsné prostredia) |
| Rozmery | Približne 200 mm (V) x 100 mm (Š) x 50 mm (H) |
| Hmotnosť | Približne 0,5–1 kg |
| Montáž | Montáž na DIN lištu alebo panel |
| Certifikácie | Certifikáty CE, UL, CSA, pre námorné použitie (napr. DNV, ABS, závislé od konfigurácie); ATEX/IECEx Zóna 2 (voliteľné) |
