Product Description
Prehľad produktu
| Kategória | Detaily |
|---|---|
| Výrobca | Woodward |
| Model/Číslo dielu | 8200-177 |
| Popis | EM a LQ digitálny ovládač navrhnutý pre presné riadenie a polohovanie pneumatických regulačných ventilov v turbínových systémoch |
| Kľúčové vlastnosti | Vysokopresné digitálne riadenie, samo-diagnostika, podpora viacerých komunikačných protokolov, krytie IP66 |
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | 8200-177 |
| Typ produktu | EM a LQ digitálny ovládač (digitálny polohovač ventilu) |
| Vstupné napätie | 120 VAC |
| Vstup napájania so zameraním na rýchlosť | 18-32 VDC |
| Menovité výstupné napätie | 24 VDC, 16 A |
| Komunikácia | HART, Profibus PA, FOUNDATION Fieldbus |
| Stupeň ochrany | IP66 |
| Prevádzková teplota | -40 °C až 85 °C (-40 °F až 185 °F) |
| Rozmery | 461 mm x 265 mm x 59 mm (18.15" x 10.43" x 2.32") |
| Hmotnosť | Približne 10,9 kg (24 lbs) |
Možnosti externého pripojenia
| Typ pripojenia | Detaily |
|---|---|
| Podporované pripojenia | Priame upevnenie na ventil alebo vzdialené upevnenie cez kábel; prispôsobiteľné tesniace dosky pre vodotesné vedenie káblov |
Funkčné vlastnosti
| Funkcia | Detaily |
|---|---|
| Polohovanie ventilu | Riadi EM pohony alebo LQ ventily na základe signálov požiadavky polohy |
| Konfigurácia | Softvér Driver Interface Program (DIP) na nastavenie, monitorovanie a ladenie cez PC |
| Diagnostika | Vstavaná samo-diagnostika s indikátormi stavu v reálnom čase (Prevádzka, Kalibrácia, Alarmy, Vypnutia) |

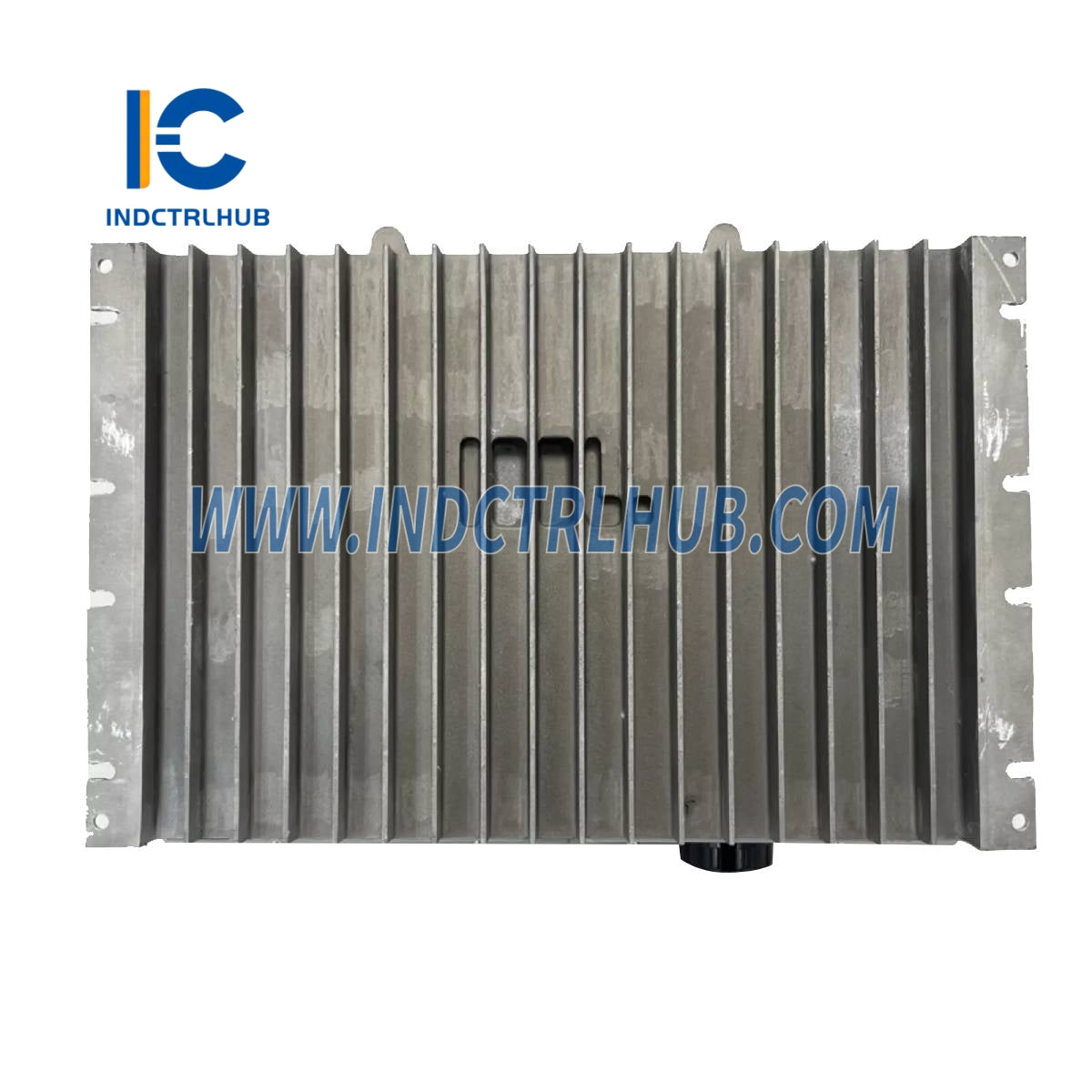

| Odolnosť | Robustný podvozok s integrovaným chladičom, vhodný na tlakové čistenie |
Model a konfigurácia
| Kategória | Detaily |
|---|---|
| Základný model | 8200-177 (EM a LQ digitálny ovládač pre polohovanie ventilov) |
| Konfigurácia | Konfigurovateľné cez DIP softvér; podporuje integráciu so systémami riadenia turbín |
