Product Description

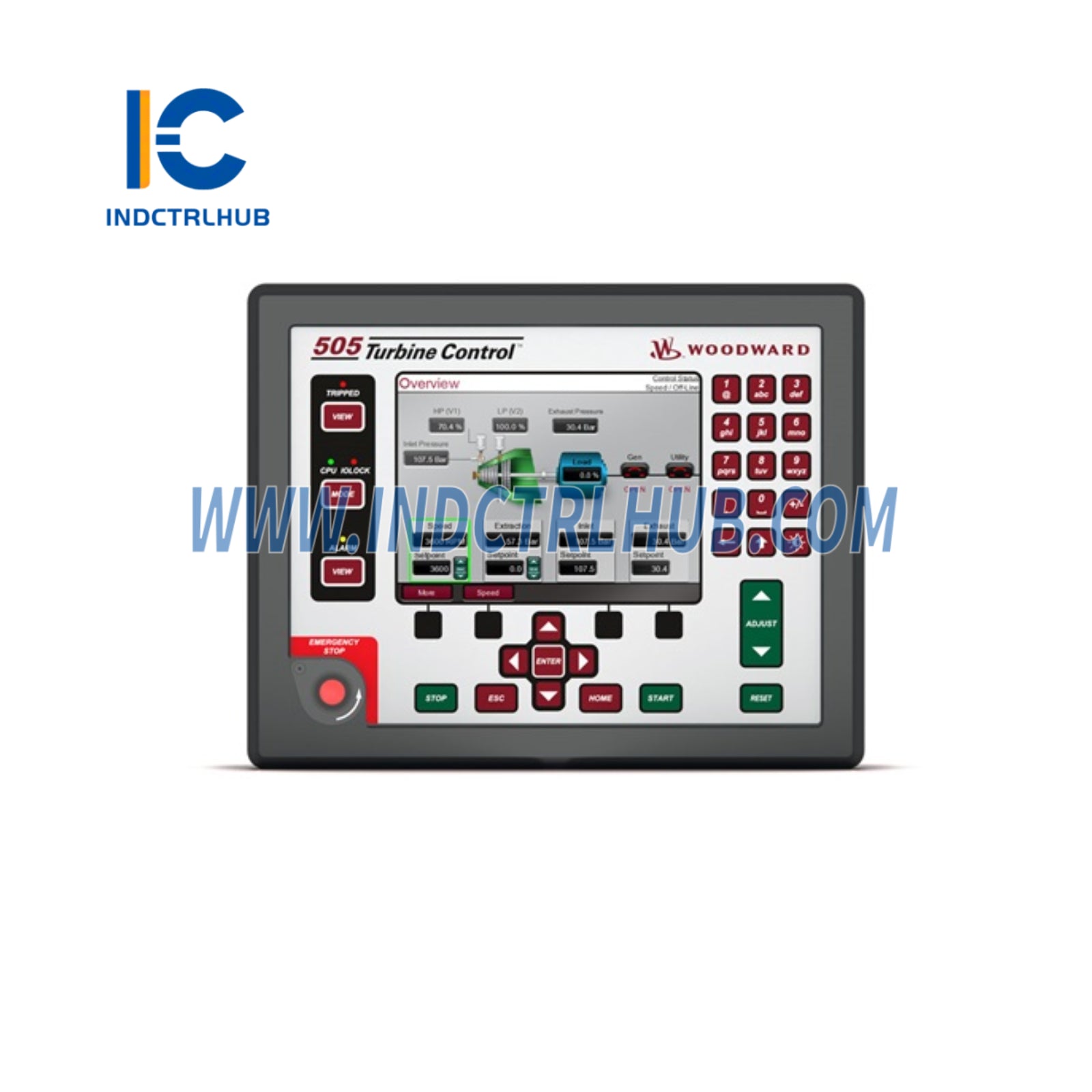

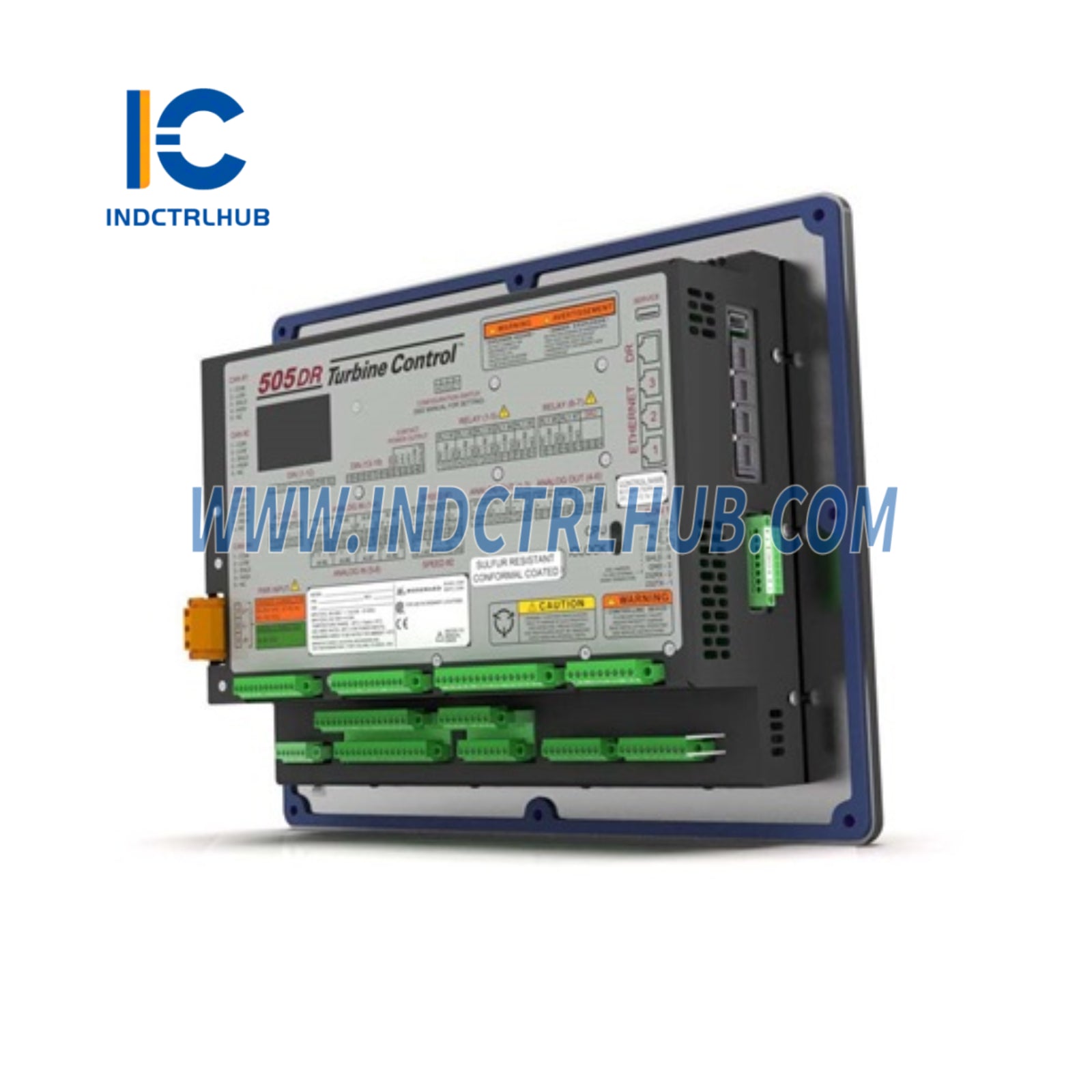

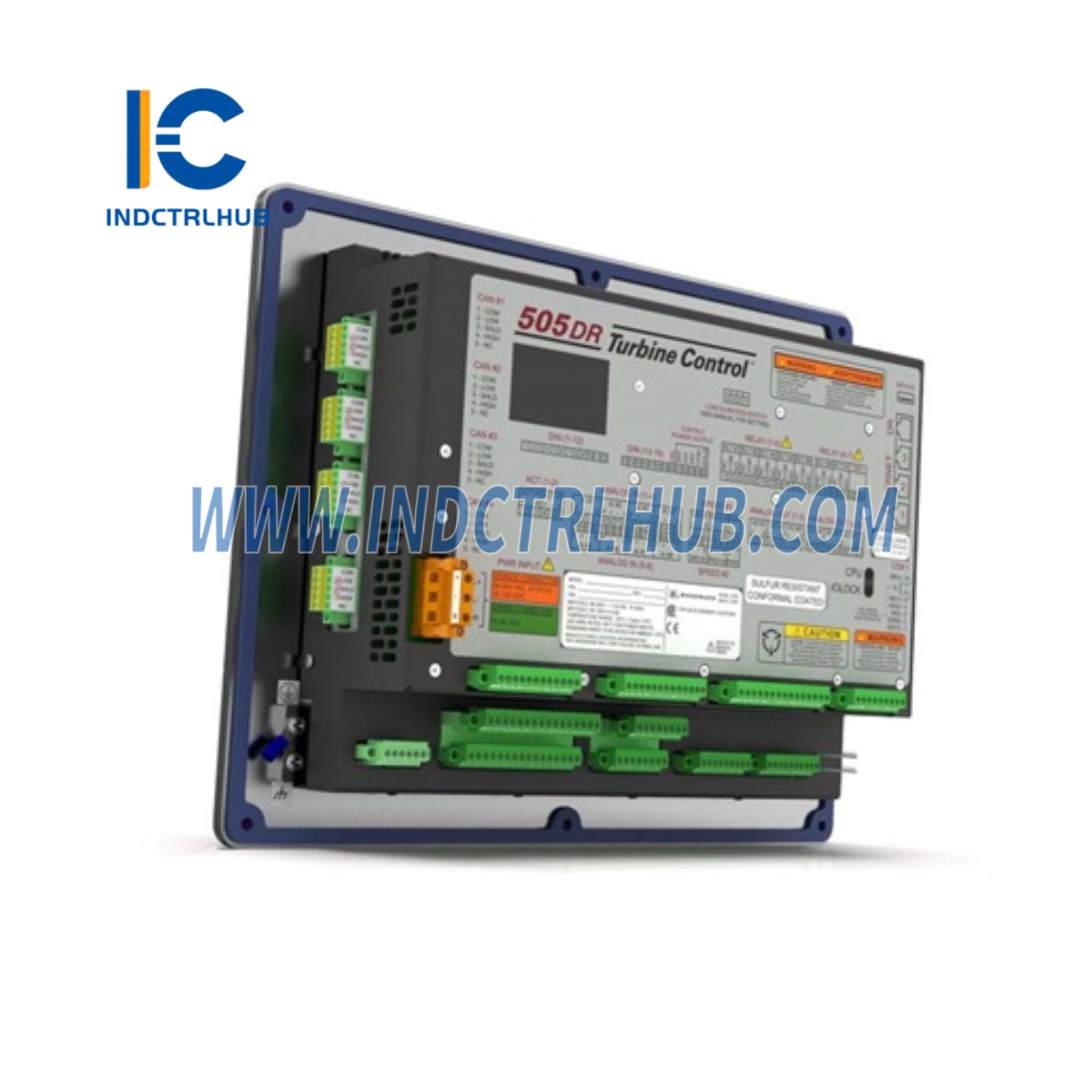

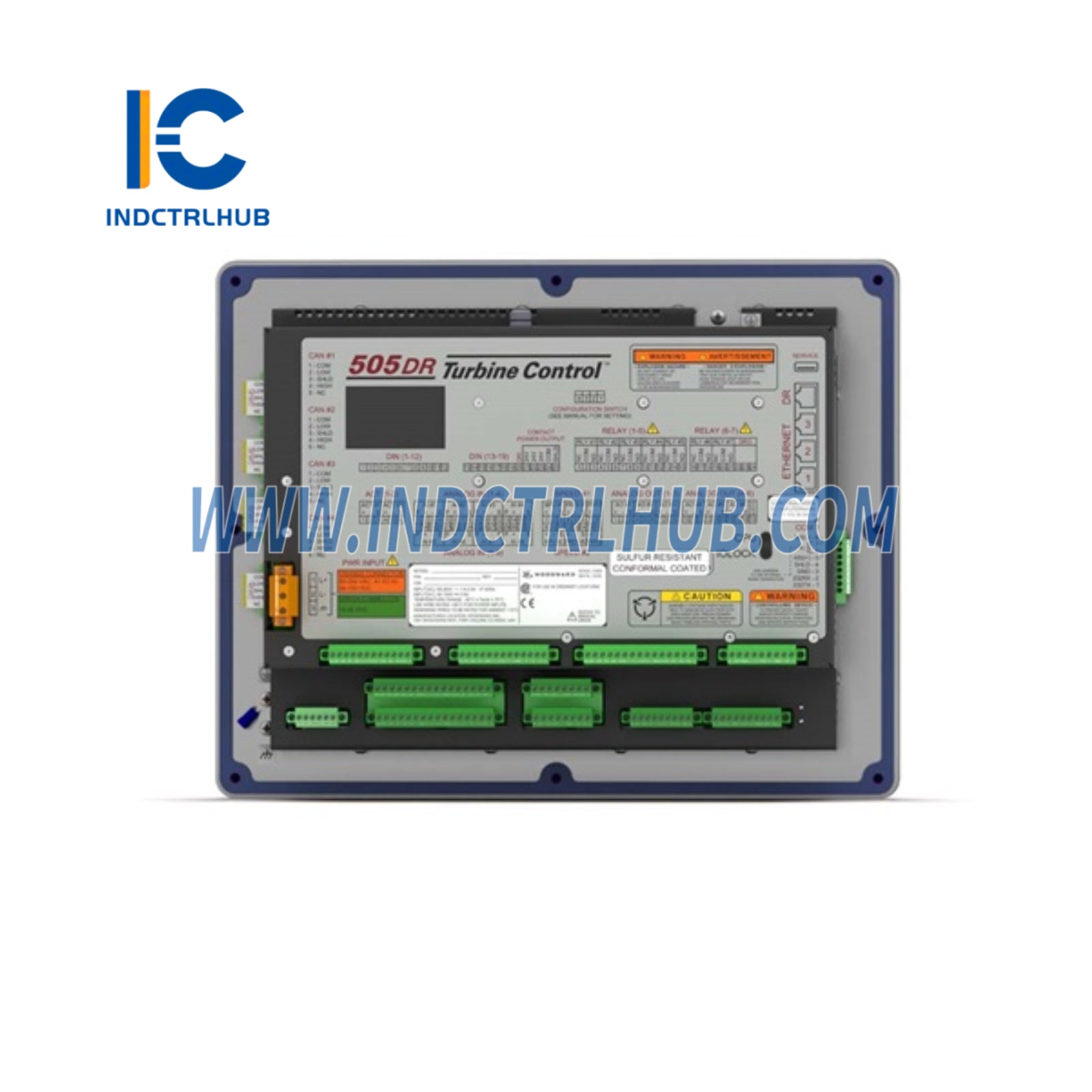

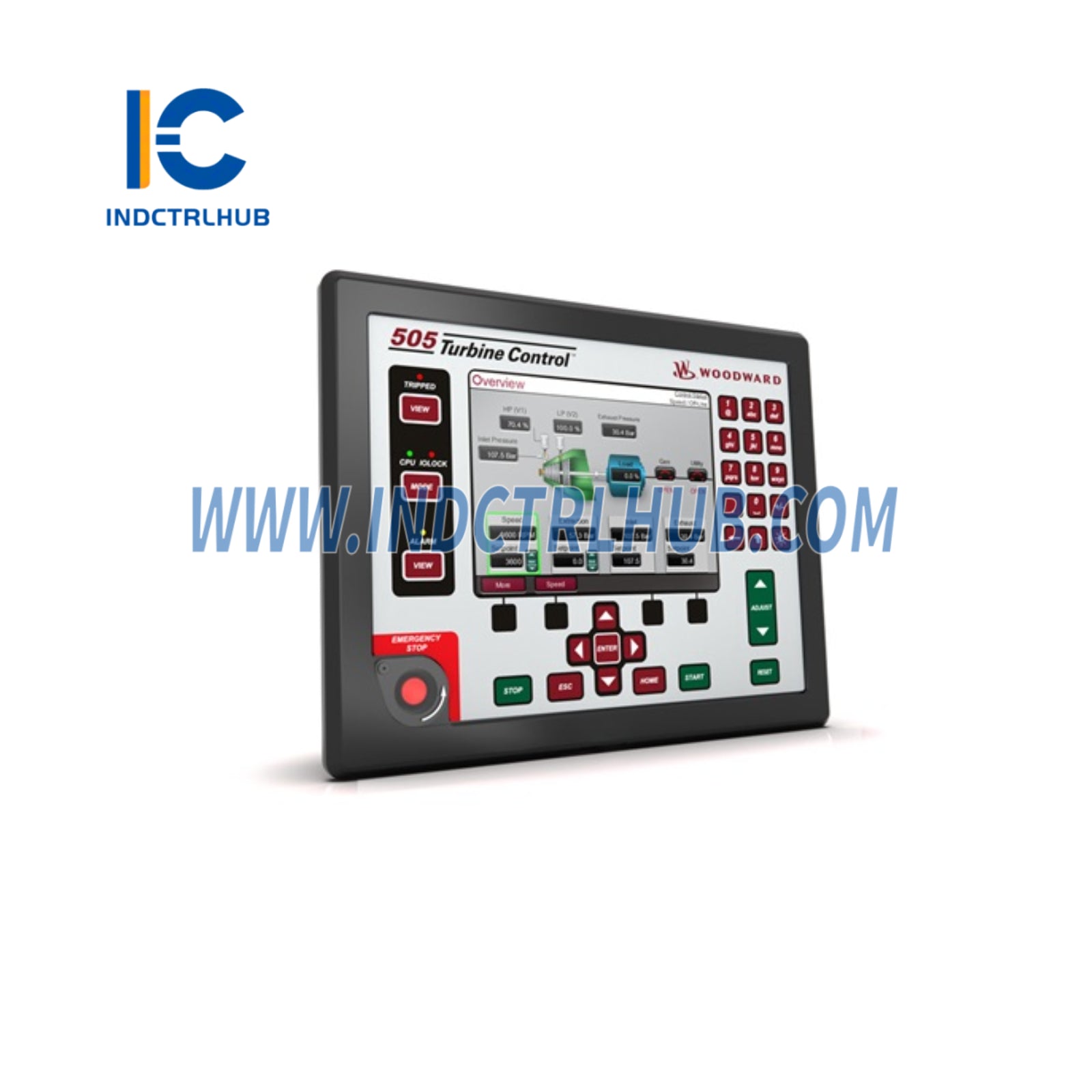

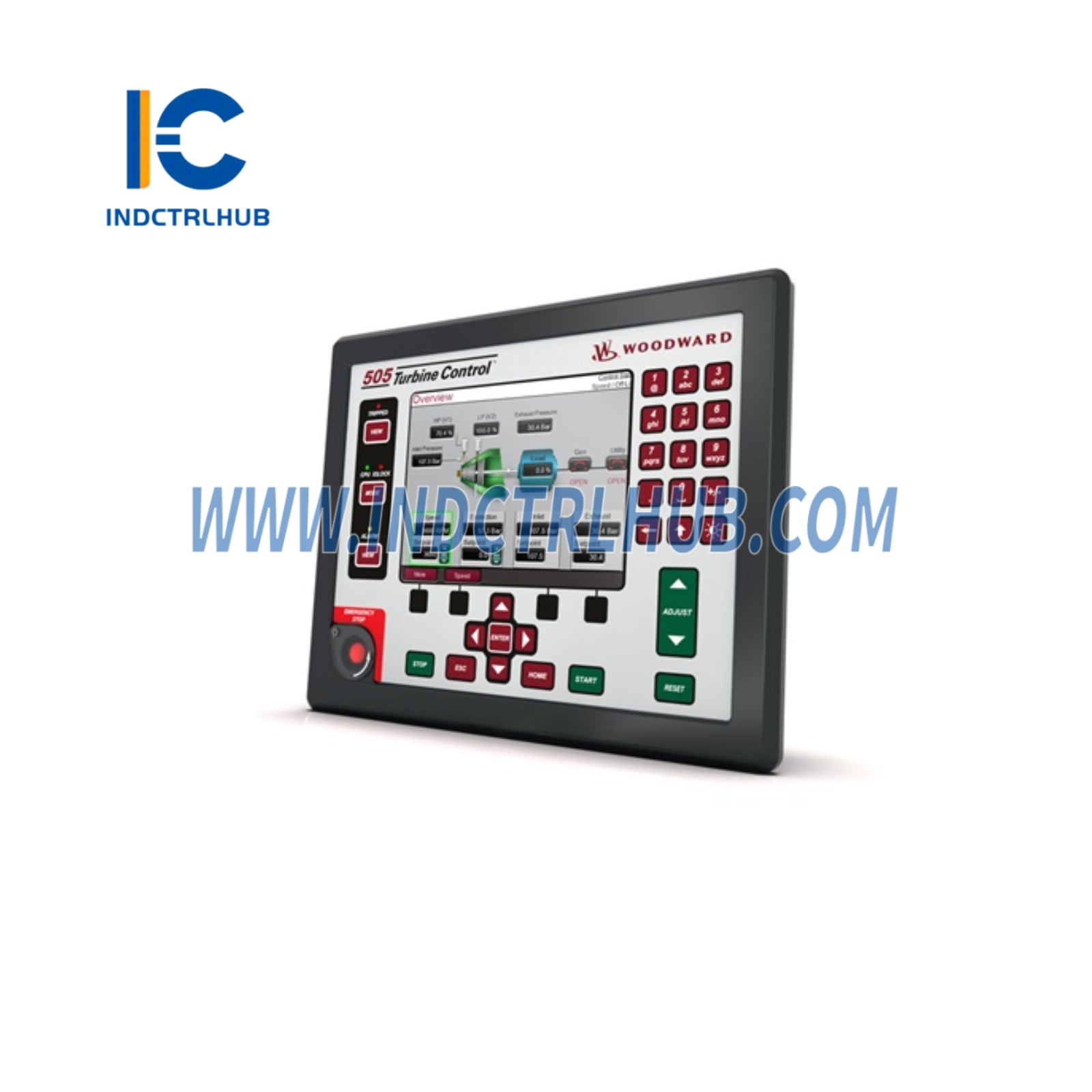

Woodward 8200-1330 505D Digitálny regulátor turbíny
Prehľad produktu
- Woodward 8200-1330 je 505D Digitálny regulátor turbíny, súčasť série 505 pokročilých riadiacich systémov Woodward navrhnutých pre parné turbíny. Táto riadiaca jednotka založená na mikroprocesore poskytuje presnú reguláciu rýchlosti, zaťaženia a procesov pre parné turbíny v aplikáciách ako výroba energie, ropný a plynárenský priemysel, petrochemický a priemyselné procesy. Model 8200-1330 je nakonfigurovaný pre systémy s jedným alebo rozdeleným rozsahom akčných členov a podporuje turbíny s extrakciou, prívodom alebo bez extrakcie. Disponuje farebným dotykovým displejom pre lepšiu interakciu používateľa, robustnými komunikačnými schopnosťami a integrovanou diagnostikou, čo ho robí vhodným pre nové inštalácie aj modernizácie. V porovnaní s modelmi ako 8200-1300, 8200-1301 alebo 8200-1311 môže 8200-1330 obsahovať špecifické vylepšenia ako aktualizovaný firmware, rozšírené možnosti vstupov/výstupov alebo certifikácie pre nebezpečné oblasti, prispôsobené pre konkrétne priemyselné požiadavky.
Technické špecifikácie
- Model 8200-1330 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 8200-1330 |
| Výrobca | Woodward |
| Popis | 505D Digitálny regulátor turbíny pre parné turbíny |
| Séria | 505D |
| Funkcia | Riadi rýchlosť, zaťaženie a procesné parametre pre parné turbíny |
| Procesor | Založený na mikroprocesore (špecifická architektúra nie je verejne zverejnená) |
| Pamäť | Flash: 16–32 MB (pre firmware a konfiguráciu) RAM: 8–16 MB (pre dáta počas prevádzky) |
| Displej | Farebný dotykový LCD, 800x480 pixelov, 5,7 palca |
| Vstupy | 6 vstupov rýchlosti (magnetický snímač alebo proximita) 16 analógových vstupov (4–20 mA alebo 0–5 V) 24 diskrétnych vstupov (24 VDC) |
| Výstupy | 4 analógové výstupy (4–20 mA) 8 reléových výstupov (suchý kontakt) 2 výstupy akčných členov (4–20 mA alebo 0–200 mA, jednorozsahové alebo rozdelené) |
| Komunikačné rozhrania | 2 Ethernet porty (Modbus TCP, OPC, Woodward proprietárne) 2 sériové porty (RS-232, RS-485, Modbus RTU) CANopen (štandard) |
| Režimy riadenia | Regulácia rýchlosti, regulácia zaťaženia, regulácia extrakcie/prívodu, kaskádové riadenie, procesné riadenie |
| Redundancia | Bez redundancie (voliteľné konfigurácie redundantného napájania) |
| Diagnostika | Detekcia porúch v reálnom čase, zaznamenávanie udalostí (až 1000 udalostí), monitorovanie stavu systému, diagnostika cez dotykový displej |
| Kompatibilita | Woodward akčné členy (napr. TG, EHPC), snímače a zariadenia tretích strán cez štandardné protokoly; integrácia s DCS/SCADA systémami |
| Napájanie | 18–32 VDC (24 VDC nominálne) alebo 90–264 VAC (50/60 Hz) |
| Spotreba energie | Približne 25–45 W (v závislosti od konfigurácie) |
| Environmentálne špecifikácie | Prevádzková teplota: -40°C až +70°C (-40°F až +158°F) Teplota skladovania: -40°C až +85°C (-40°F až +185°F) Relatívna vlhkosť: 5% až 95% bez kondenzácie Vibrácie: v súlade s MIL-STD-810 Náraz: v súlade s MIL-STD-810 |
| Obal | IP20 (montáž na panel, vyššie IP triedy s krytmi) |
| Rozmery | Približne 305 mm (V) x 356 mm (Š) x 152 mm (H) |
| Hmotnosť | Približne 4–5 kg |
| Montáž | Výrez do panela alebo DIN lišta (s adaptérom) |
| Certifikácie | CE, UL, CSA, ATEX Zóna 2 (pre nebezpečné oblasti, pravdepodobne certifikované), námorné certifikácie (napr. DNV, ABS) |
