Prehľad produktu
| Kategória | Detaily |
|---|---|
| Výrobca | Woodward |
| Model/Číslo dielu | 8200-1302 |

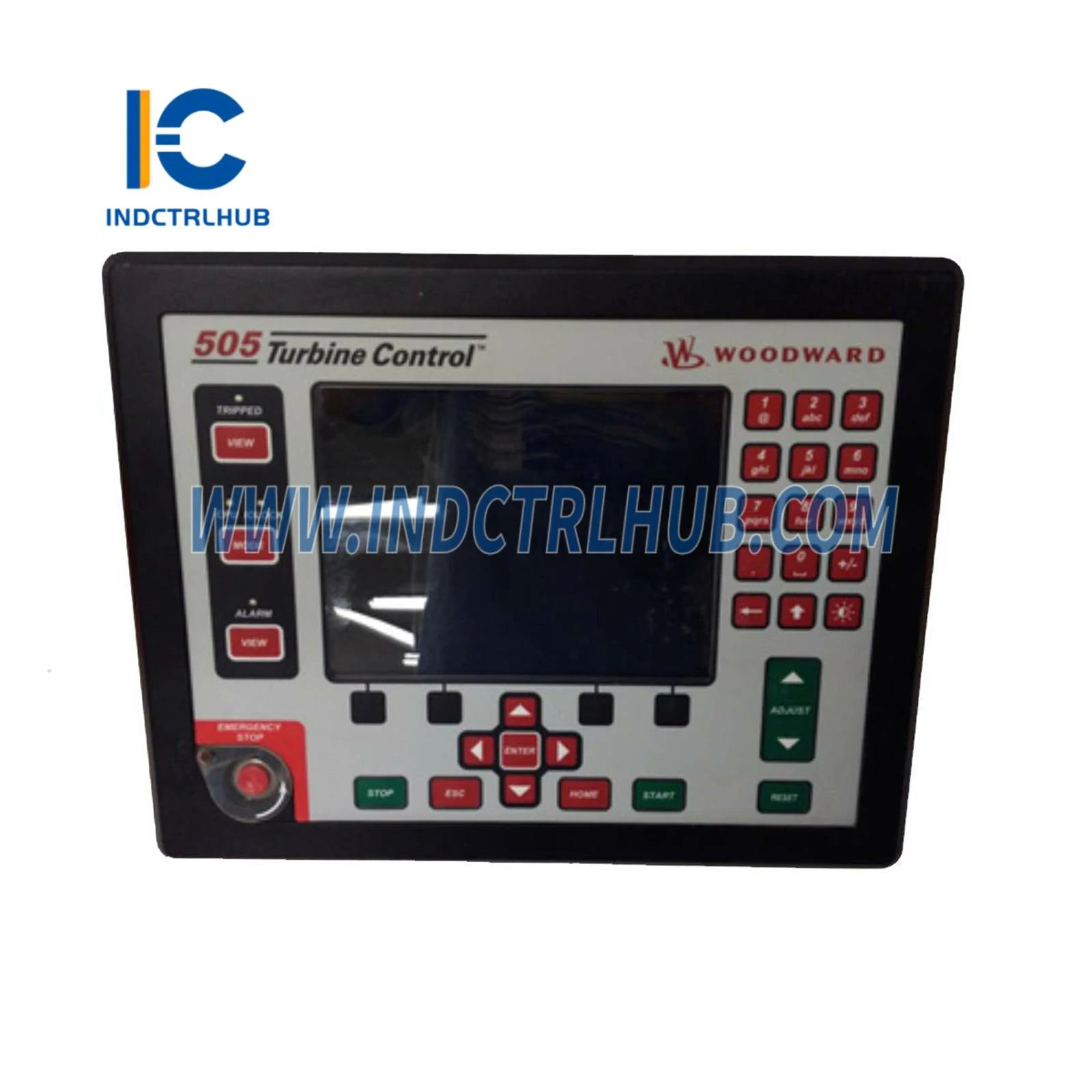

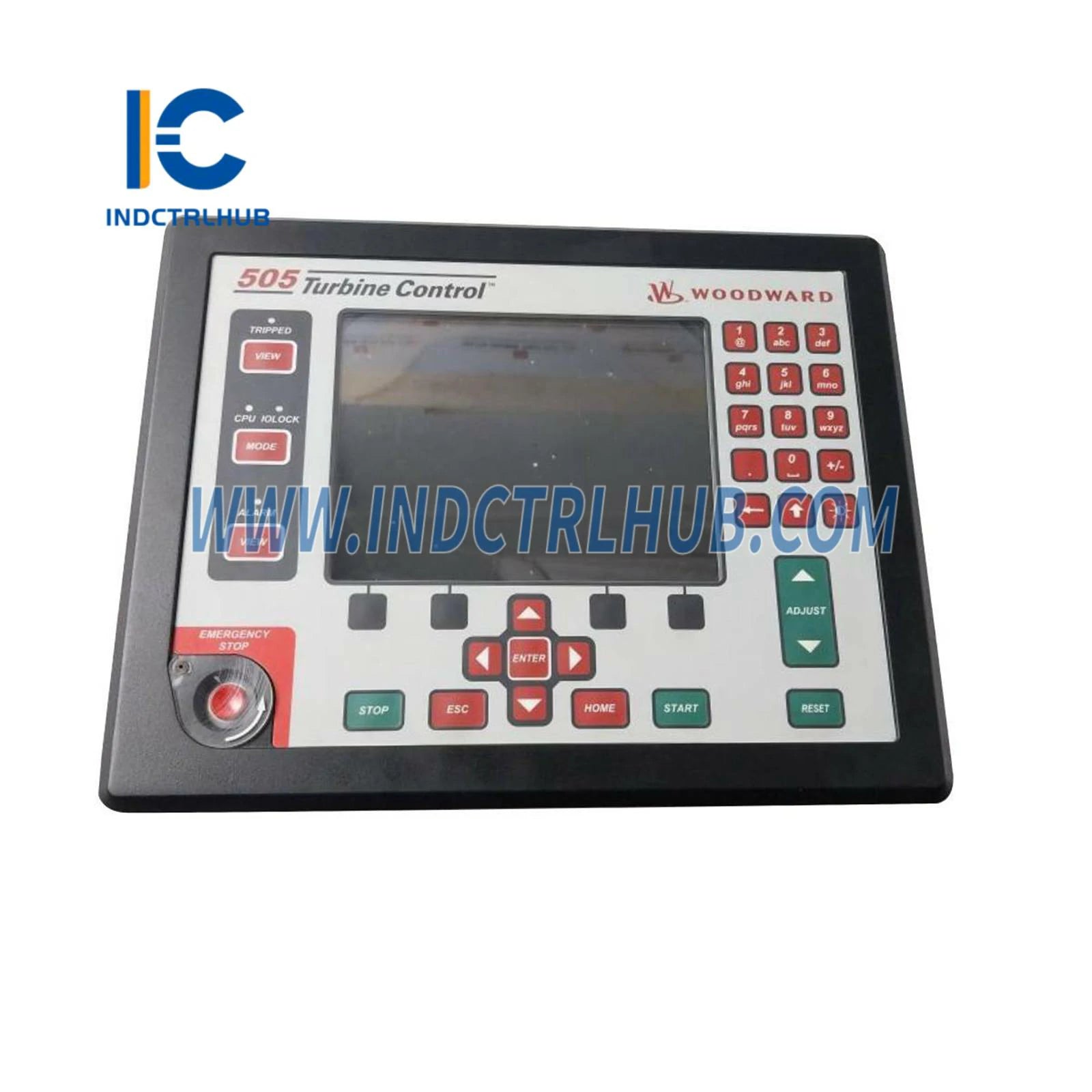

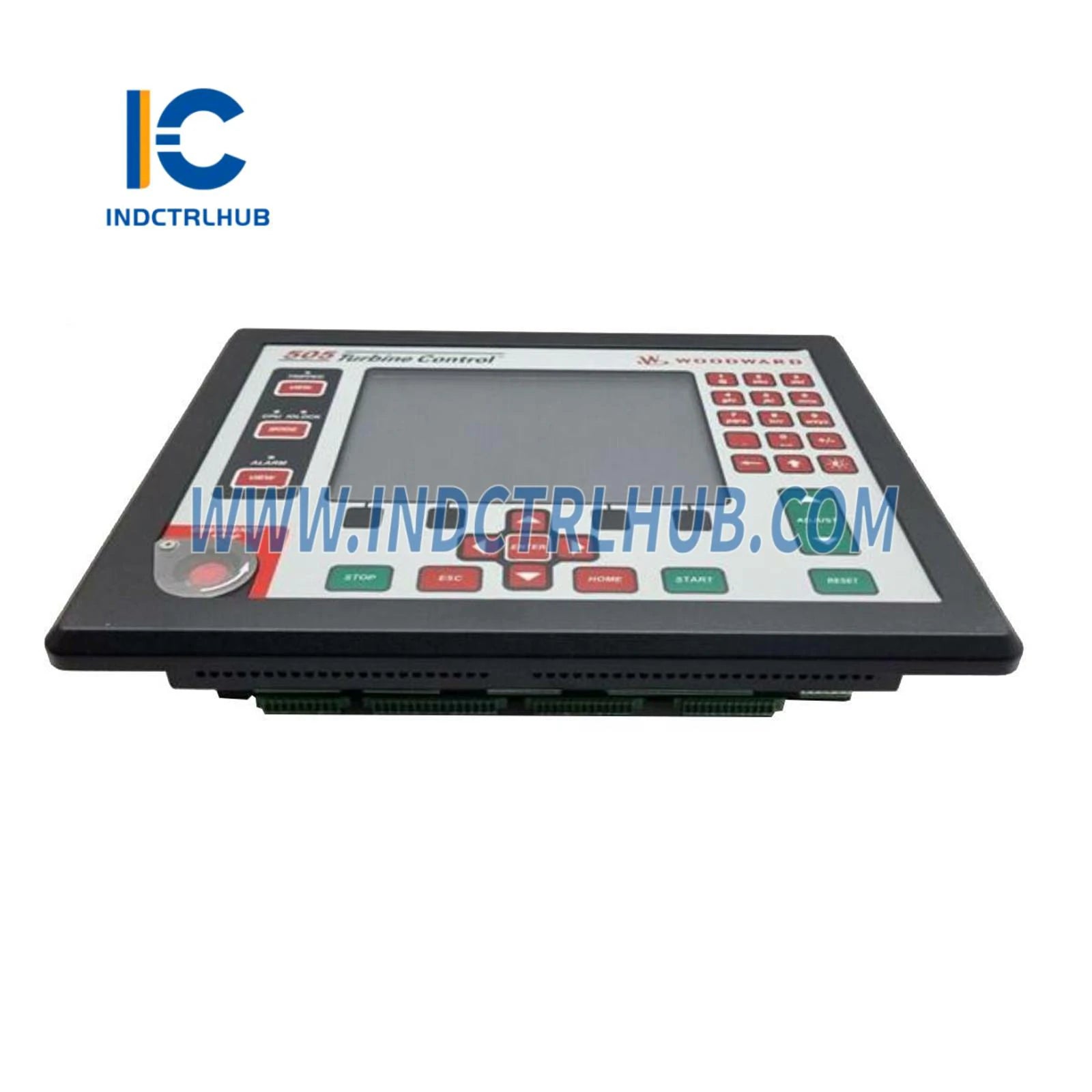

| Popis | Digitálny regulátor 505D navrhnutý na riadenie parných turbín s integrovaným grafickým HMI na prednom paneli |
| Kľúčové vlastnosti | Súlad s Marine/ATEX, programovateľné v teréne, komunikácia Modbus, podporuje jedno- alebo rozdelené rozsahy aktuátorov |
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | 8200-1302 |
| Produktová rada | Digitálny regulátor turbíny 505D |

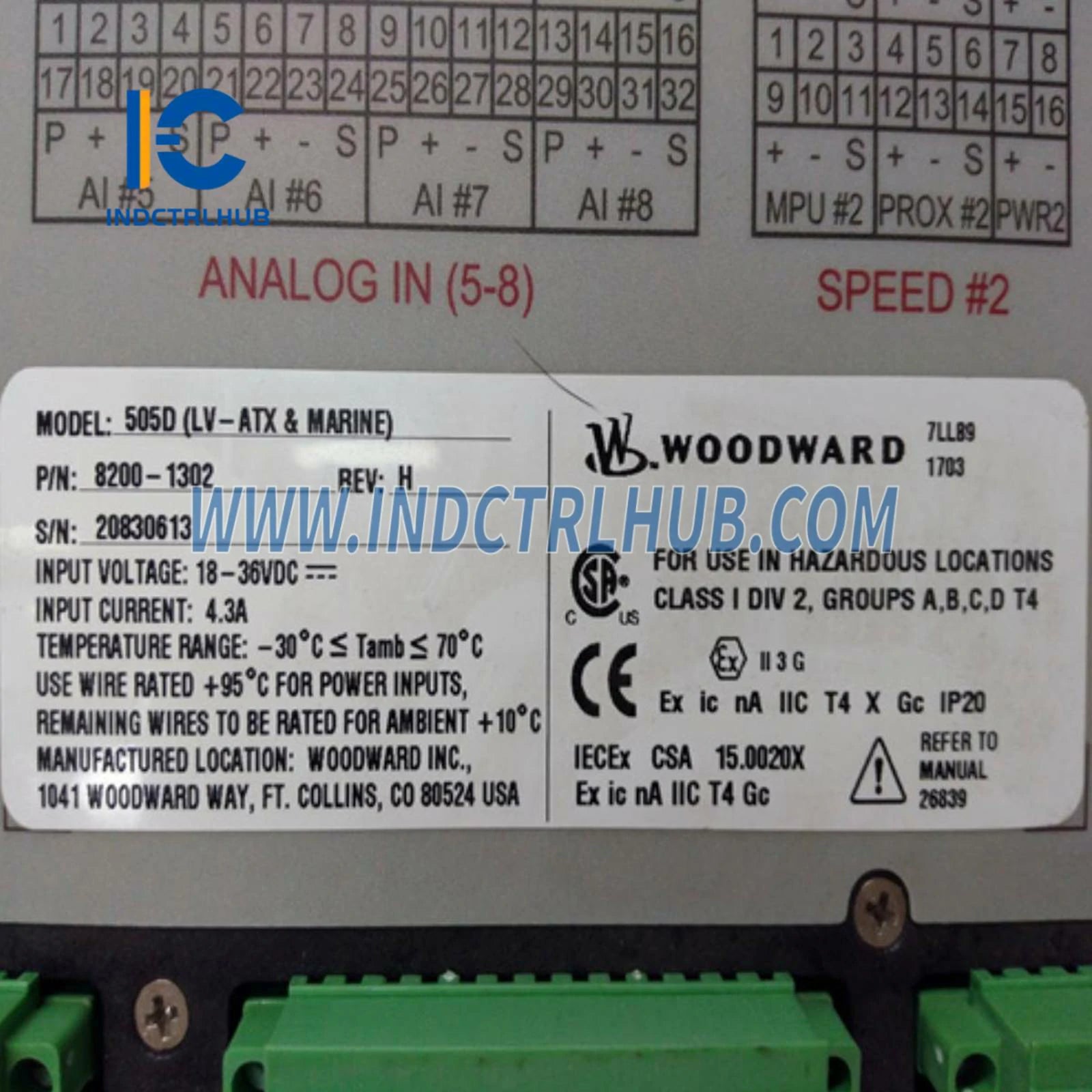

| Vstupný výkon | Nízke napätie (18-36 VDC) |
| Analógové vstupy | 8 kanálov, 4-20 mA (konfigurovateľné pre 27 funkcií) |
| Kontaktné vstupy | 20 (4 predvolené pre vypnutie, zvýšenie, reset, zníženie; ostatné konfigurovateľné) |
| Vstupy rýchlosti | 2 redundantné vstupy (magnetické snímače, vírivkové sondy alebo proximálne sondy) |

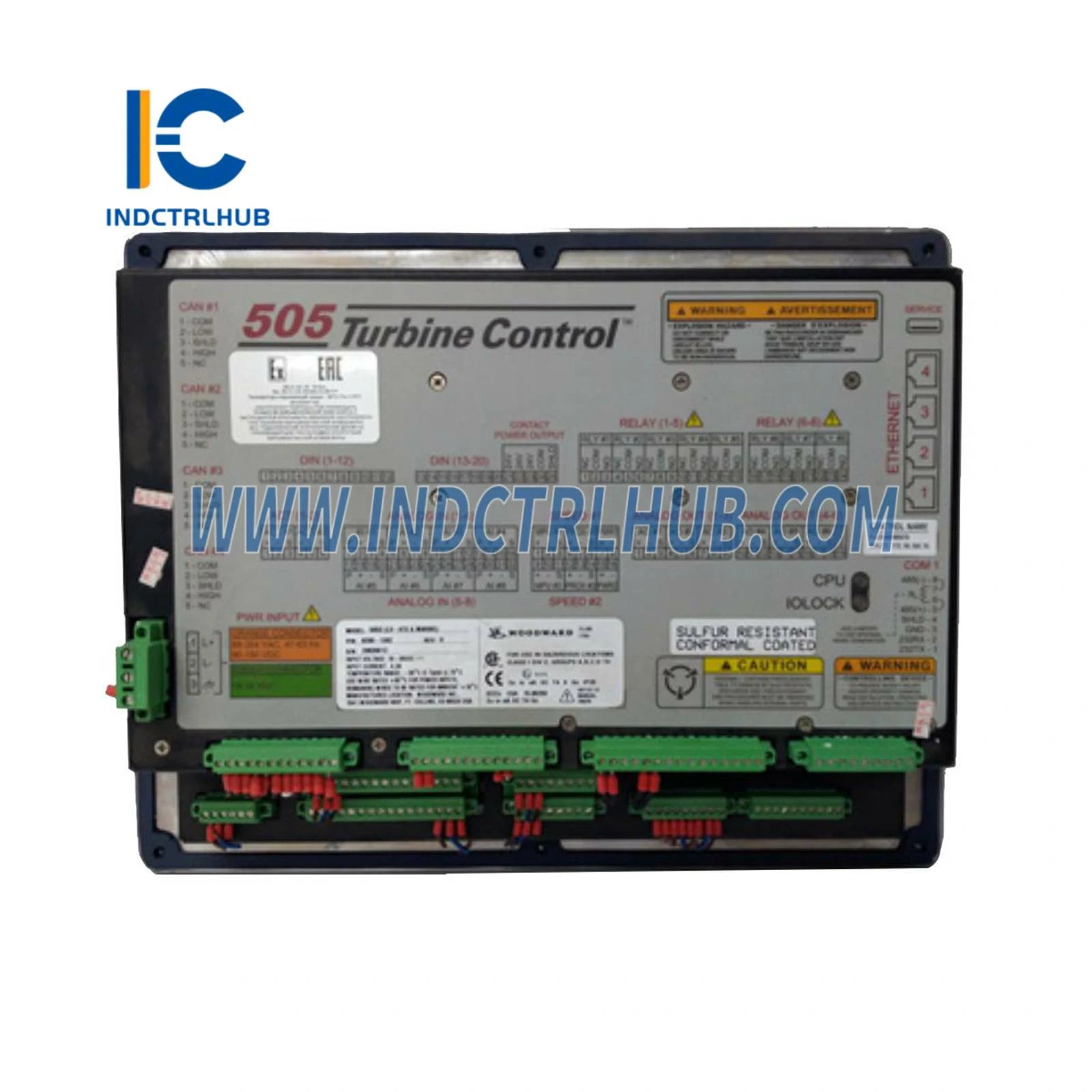

| Výstupy | 2 riadiace výstupy (4-20 mA), 8 výstupov relé s kontaktmi Form-C |
| Komunikácia | Modbus porty, Ethernet, CANopen |
| Prevádzková teplota | -30 °C až 70 °C (-22 °F až 158 °F) |
| Hmotnosť | Približne 2,5 kg (5,5 lbs) |
Možnosti externého pripojenia
| Typ pripojenia | Detaily |
|---|---|
| Podporované pripojenia | Ethernet pre DCS závodu a panely RemoteView, CANopen pre Woodward VariStroke aktuátory a siete DSLC-II, Modbus pre konfiguráciu |
Funkčné vlastnosti
| Funkcia | Detaily |
|---|---|
| Riadenie turbíny | Riadi parné turbíny pre mechanické pohony alebo generátorové aplikácie |
| Prevádzkové režimy | Konfigurácia, prevádzka, kalibrácia |
| Diagnostika | Vysokorýchlostné záznamy dát o prevádzke turbíny, zaťažení a informáciách o výpadkoch |
| Kompatibilita s aktualizáciami | Priama náhrada za staršie regulátory 505 (napr. 9907-164) s retrofit súpravou 5404-1801 |
Model a konfigurácia
| Kategória | Detaily |
|---|---|
| Základný model | 8200-1302 (505D digitálny regulátor, napájanie LVDC, súlad s Marine/ATEX) |
| Konfigurácia | Programovateľné v teréne cez softvér riadený menu; konfigurovateľné ako samostatné alebo súčasť DCS |
