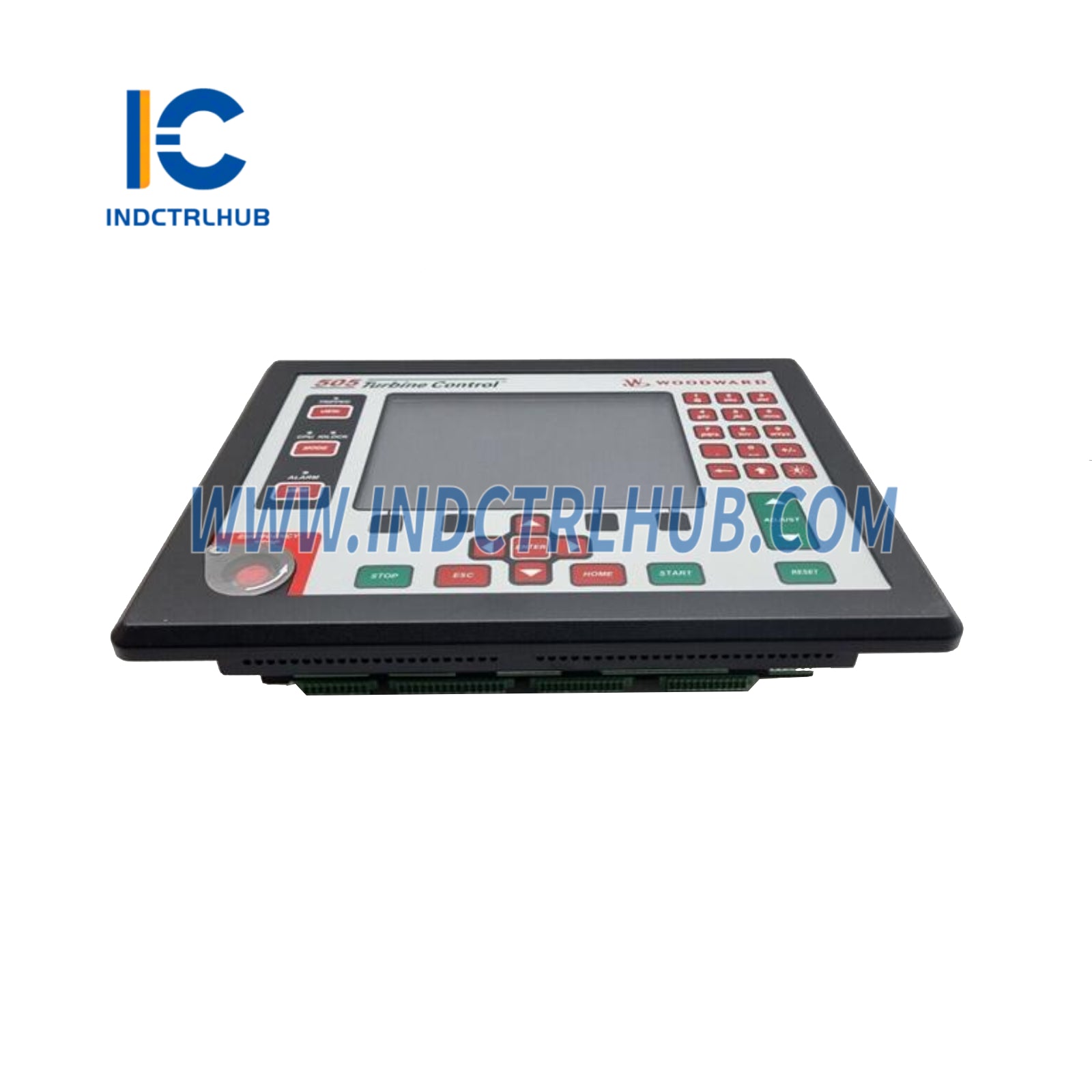

Woodward 8200-1300 505D Digitálny regulátor riadenia turbíny
Prehľad produktu
- Woodward 8200-1300 je 505D digitálny regulátor turbíny, súčasť série 505 pokročilých riadiacich systémov Woodward určených pre parné turbíny. Táto mikroprocesorová riadiaca jednotka poskytuje presnú reguláciu rýchlosti, zaťaženia a procesu pre parné turbíny v aplikáciách ako výroba elektrickej energie, ropný a plynárenský priemysel, petrochemický a priemyselné procesy. Model 8200-1300 je konfigurovaný pre systémy s jedným alebo rozdeleným rozsahom akčných členov a podporuje turbíny s extrakciou, prívodom alebo bez extrakcie. Disponuje vylepšeným používateľským rozhraním s väčším farebným dotykovým displejom v porovnaní s predchádzajúcimi modelmi ako 8200-1203 alebo 8200-1205, spolu s rozšírenými komunikačnými schopnosťami a integrovanou diagnostikou. Model 8200-1300 je vhodný pre nové inštalácie aj modernizácie, ponúkajúc robustný výkon v náročných priemyselných prostrediach.
Technické špecifikácie
- Model 8200-1300 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 8200-1300 |
| Výrobca | Woodward |
| Popis | 505D digitálny regulátor turbíny pre parné turbíny |
| Séria | 505D |
| Funkcia | Riadi rýchlosť, zaťaženie a procesné parametre pre parné turbíny |
| Procesor | Mikroprocesorový (špecifická architektúra nie je verejne zverejnená) |
| Pamäť | Flash: 16–32 MB (pre firmware a konfiguráciu) RAM: 8–16 MB (pre dáta počas prevádzky) |
| Displej | Farebný dotykový LCD displej, 800x480 pixelov, 5,7 palca (vylepšené rozhranie) |
| Vstupy | 6 vstupov rýchlosti (magnetický snímač alebo proximita) 16 analógových vstupov (4–20 mA alebo 0–5 V) 24 diskrétnych vstupov (24 VDC) |
| Výstupy | 4 analógové výstupy (4–20 mA) 8 reléových výstupov (suchý kontakt) 2 výstupy pre pohony (4–20 mA alebo 0–200 mA, jednorozsahové alebo rozdelené) |
| Komunikačné rozhrania | 2 Ethernet porty (Modbus TCP, OPC, Woodward proprietárne) 2 sériové porty (RS-232, RS-485, Modbus RTU) CANopen (štandard) |
| Režimy riadenia | Riadenie rýchlosti, zaťaženia, riadenie odsávania/prívodu, kaskádové riadenie, riadenie procesu |
| Redundancia | Neredundantné (voliteľné redundantné konfigurácie napájania) |
| Diagnostika | Detekcia porúch v reálnom čase, zaznamenávanie udalostí (až 1000 udalostí), monitorovanie stavu systému, diagnostika cez dotykovú obrazovku |
| Kompatibilita | Woodward pohony (napr. TG, EHPC), senzory a zariadenia tretích strán cez štandardné protokoly; integruje sa so systémami DCS/SCADA |
| Napájanie | 18–32 VDC (24 VDC nominálne) alebo 90–264 VAC (50/60 Hz) |
| Spotreba energie | Približne 25–45 W (v závislosti od konfigurácie) |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +70 °C (-40 °F až +158 °F) Skladovacia teplota: -40 °C až +85 °C (-40 °F až +185 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s MIL-STD-810 Náraz: v súlade s MIL-STD-810 |
| Kryt | IP20 (montáž na panel, vyššie krytie IP s krytmi) |
| Rozmery | Približne 305 mm (V) x 356 mm (Š) x 152 mm (H) |
| Hmotnosť | Približne 4–5 kg |
| Montáž | Výrez do panela alebo DIN lišta (s adaptérom) |
| Certifikácie | CE, UL, CSA, ATEX zóna 2 (pre nebezpečné oblasti, závislé od konfigurácie), námorné certifikáty (napr. DNV, ABS) |
