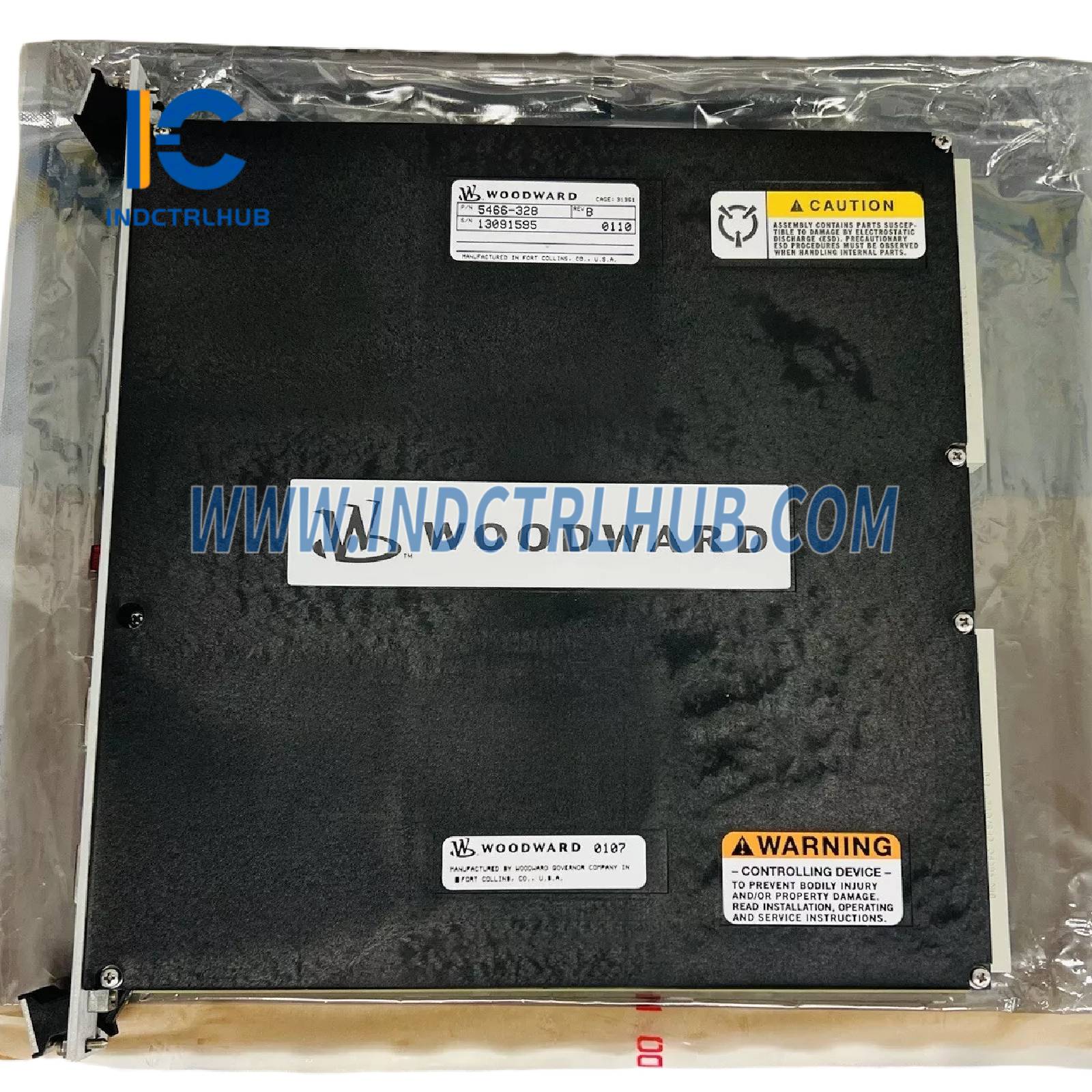

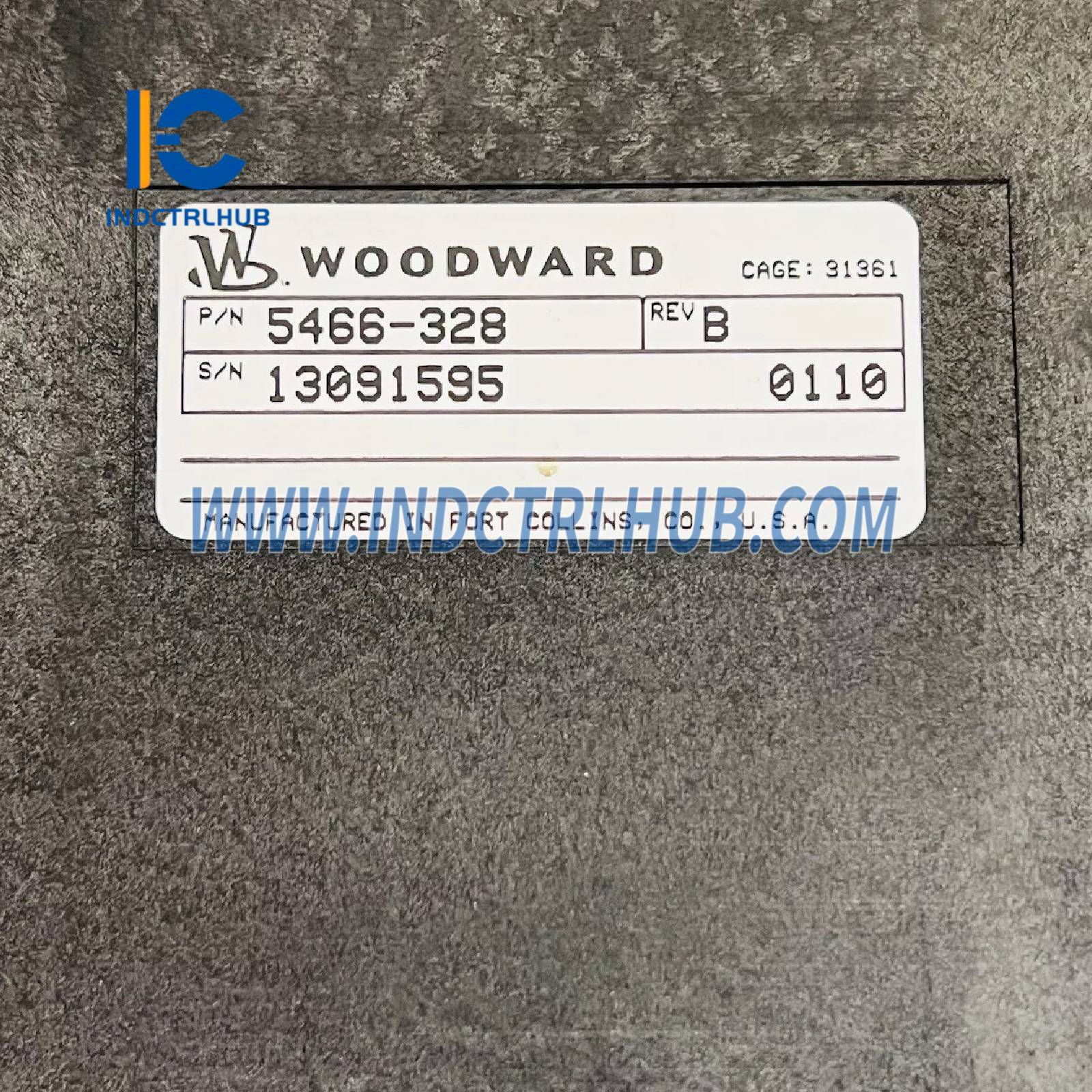

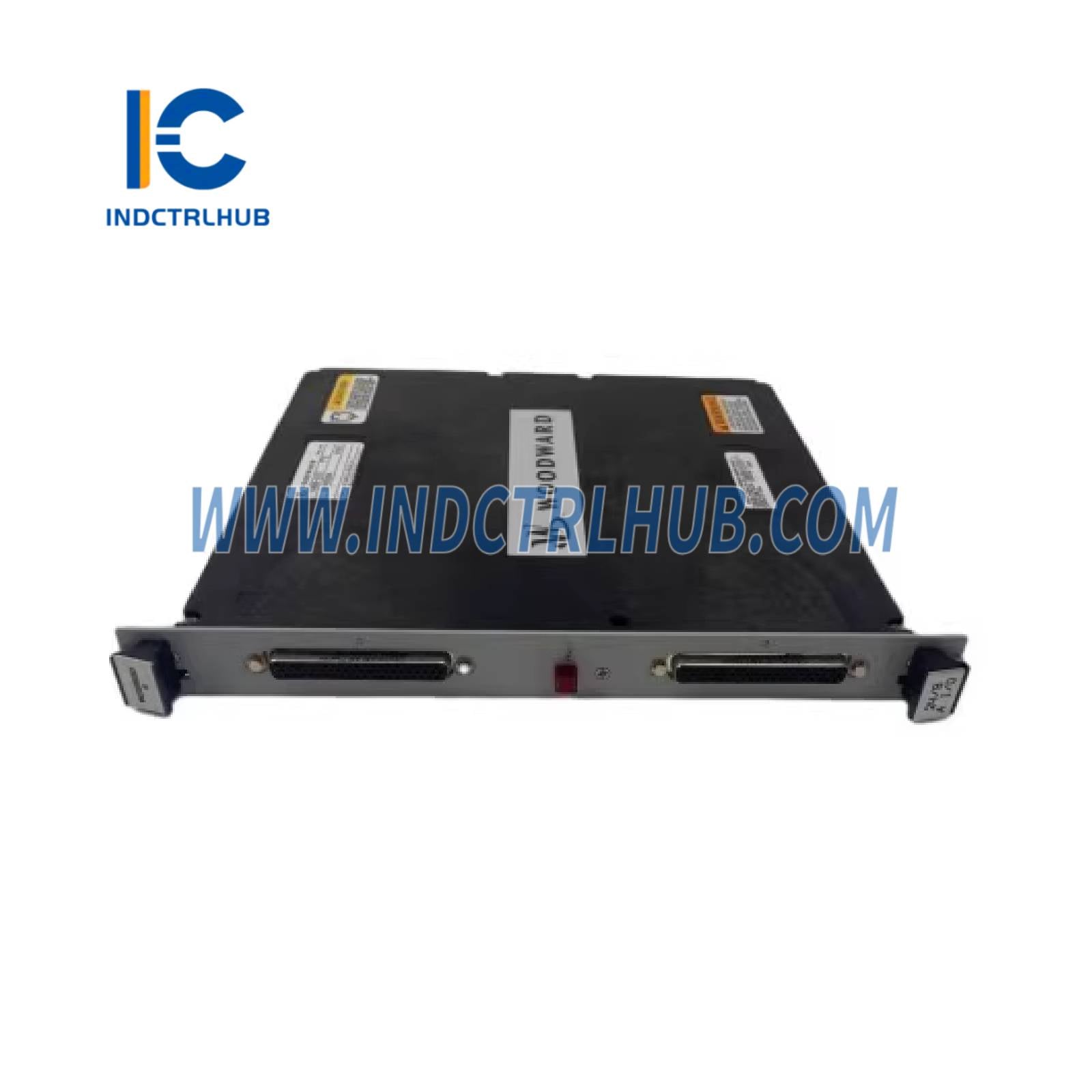

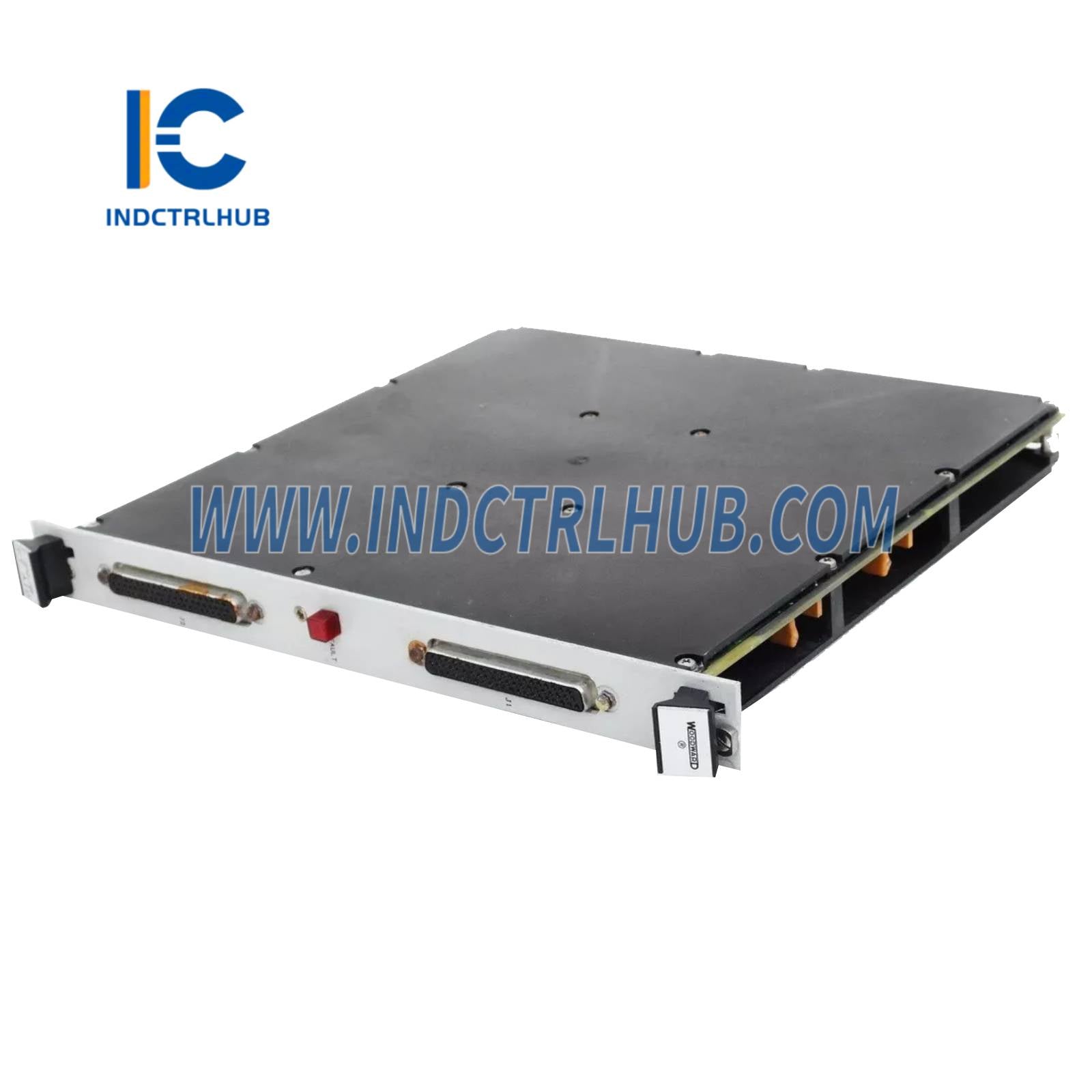

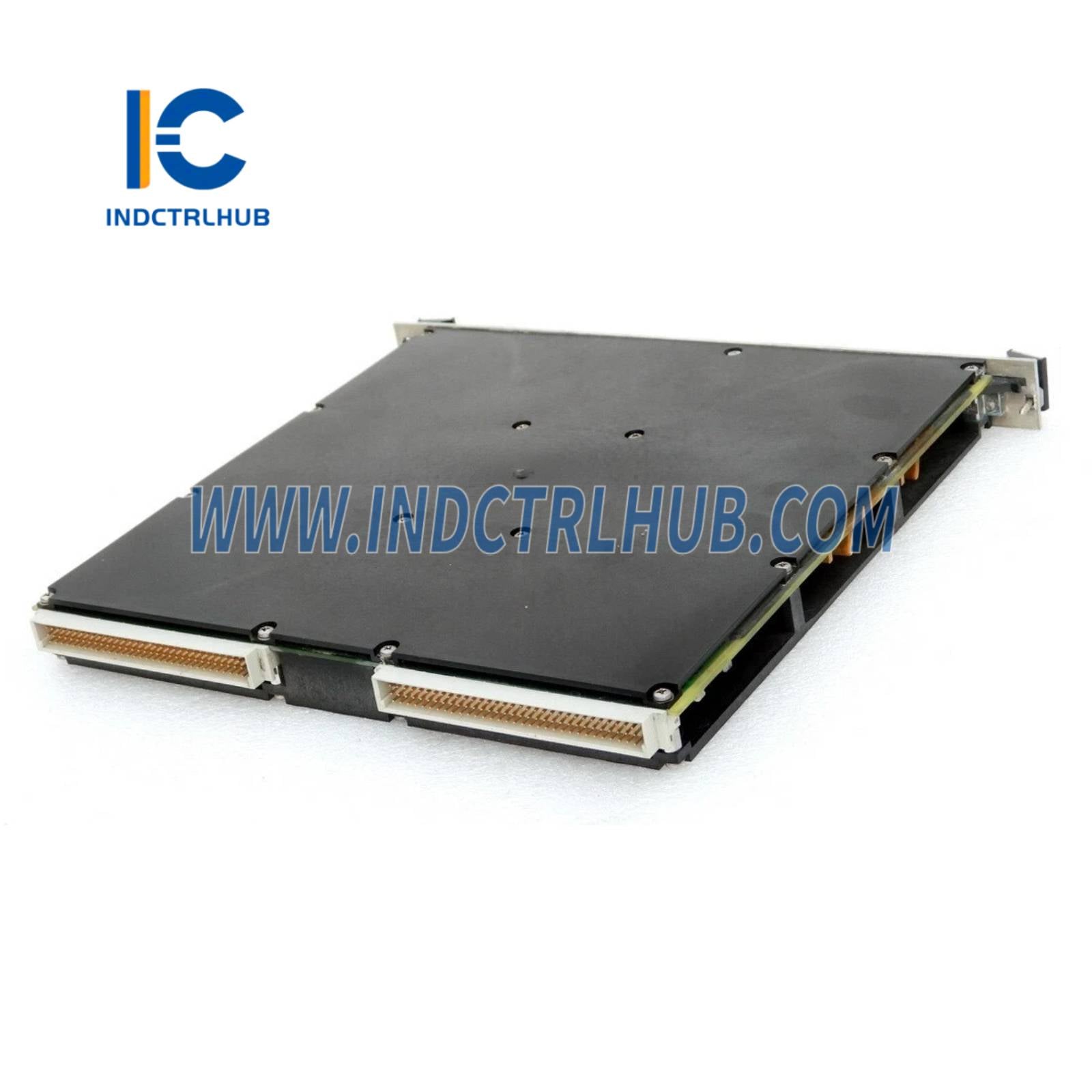

Woodward 5466-328 MicroNet TMR modul analógového vstupu
Woodward 5466-328 MicroNet TMR modul analógového vstupu
Manufacturer: Woodward
Product No.: 5466-328
Condition:1000 skladom
Product Type: MicroNet TMR Analógový Vstupný Modul
Product Origin: USA
Payment: T/T, Western Union
Weight: 4500g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Woodward 5466-328 MicroNet TMR modul analógového vstupu
Prehľad produktu
- Woodward 5466-328 je modul analógového vstupu navrhnutý pre systémy Woodward__ MicroNet Triple Modular Redundant (TMR) a MicroNet Control Systems. Tento modul je určený na získavanie analógových signálov zo senzorov monitorujúcich parametre ako tlak, teplota, prietok alebo poloha v priemyselných aplikáciách, ako sú plynové a parné turbíny, kompresory a systémy výroby energie. Podporuje konfigurácie bez redundancie aj TMR, čím zabezpečuje vysokú spoľahlivosť v kritických prostrediach prostredníctvom trojitej spracovateľskej redundancie pri použití v TMR systémoch. Model 5466-328 sa bežne používa v odvetviach ako výroba energie, ropný a plynárenský priemysel, letectvo a námorníctvo, je známy svojou vysokou presnosťou, robustnou diagnostikou a bezproblémovou integráciou s platformami Woodward__ MicroNet. Odlišuje sa od analógových kombinovaných modulov (napr. 5466-316, 5466-315) tým, že sa zameriava výhradne na analógové vstupy.
Technické špecifikácie
- Model 5466-328 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 5466-328 |
| Výrobca | Woodward |
| Popis | Modul analógového vstupu pre MicroNet Control Systems |
| Séria | MicroNet / MicroNet TMR |
| Funkcia | Získavanie analógových vstupných signálov pre monitorovanie a riadenie |
| Analógové vstupy | 24 kanálov (4_20 mA, 0_5 V alebo ±10 V, závisí od konfigurácie) |
| Rozlíšenie | 16-bitové (typické) |
| Presnosť | ±0,1 % z plnej škály (typické) |
| Vstupná impedancia | 250 Ω (pre 4_20 mA), >1 MΩ (pre napäťové vstupy) |
| Izolácia | Opticky izolované vstupy (až do 1500 V) |
| Čas odozvy | _ 10 ms (typický pre spracovanie vstupu) |
| Redundancia | Podpora konfigurácií TMR s trojitým spracovaním (pri použití v MicroNet TMR systémoch) |
| Komunikačné rozhranie | Interná zbernica MicroNet (vlastný protokol) |
| Diagnostika | Detekcia prekročenia/prekročenia signálu, detekcia otvoreného obvodu, hlásenie poruchy modulu, stavové LED diódy |
| Kompatibilita | Systémy Woodward MicroNet a MicroNet TMR, kompatibilné s MicroNet CPU (napr. 5466-1510, 5466-1045) a inými I/O modulmi |
| Napájanie | 18_32 VDC (24 VDC nominálne, cez zadnú dosku MicroNet šasi) |
| Spotreba energie | Približne 10_20 W (v závislosti od záťaže signálu) |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +70 °C (-40 °F až +158 °F) Teplota skladovania: -40 °C až +85 °C (-40 °F až +185 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s MIL-STD-810 Náraz: v súlade s MIL-STD-810 |
| Obal | IP20 (inštalované v MicroNet šasi, vyššie krytie IP s krytmi) |
| Rozmery | Približne 300 mm (V) x 50 mm (Š) x 150 mm (H) |
| Hmotnosť | Približne 0,6_1,0 kg |
| Montáž | Zasúva sa do MicroNet alebo MicroNet TMR šasi |
| Certifikácie | CE, UL, CSA, ATEX (pre nebezpečné oblasti, závisí od konfigurácie), námorné certifikácie (napr. DNV, ABS) |
_
