Product Description

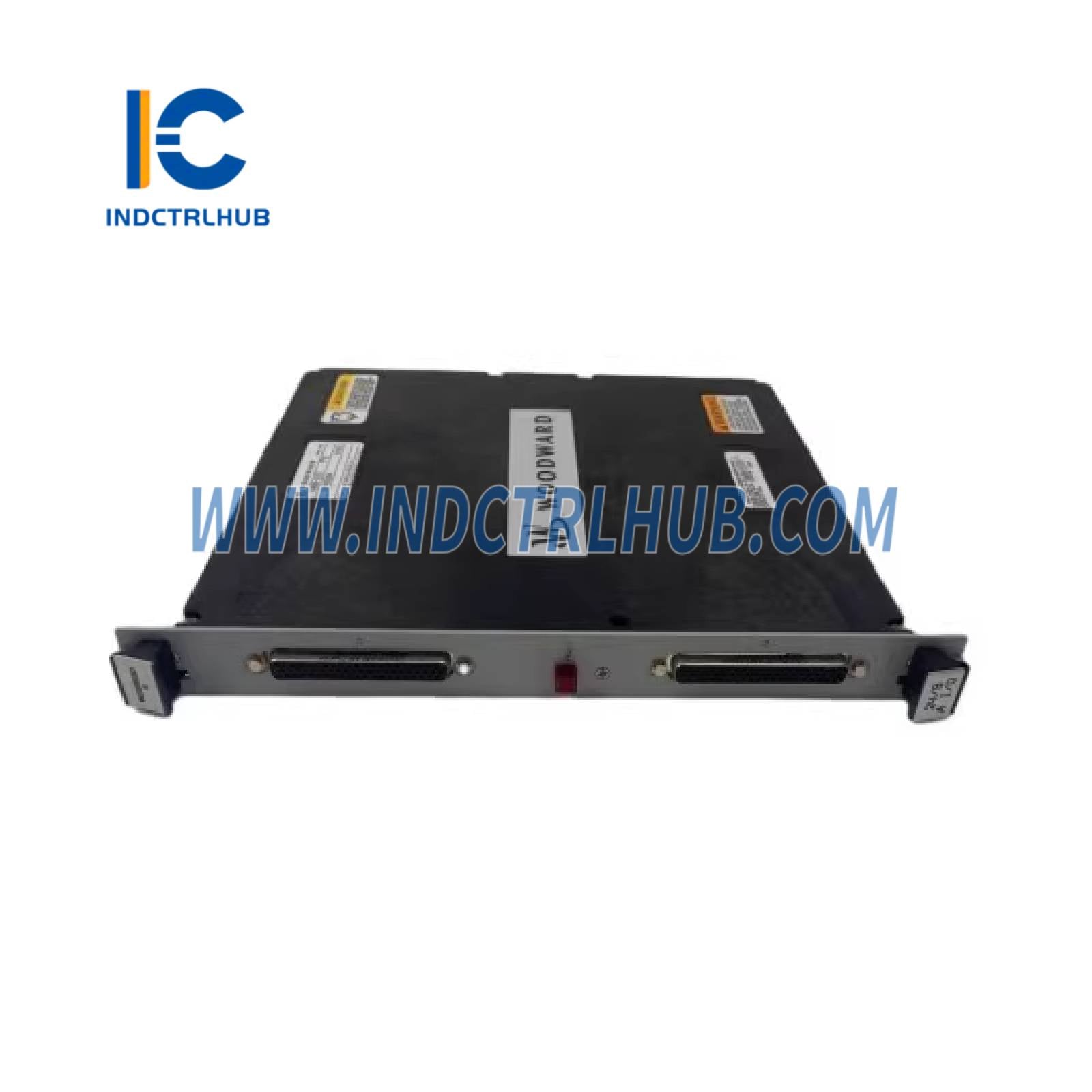

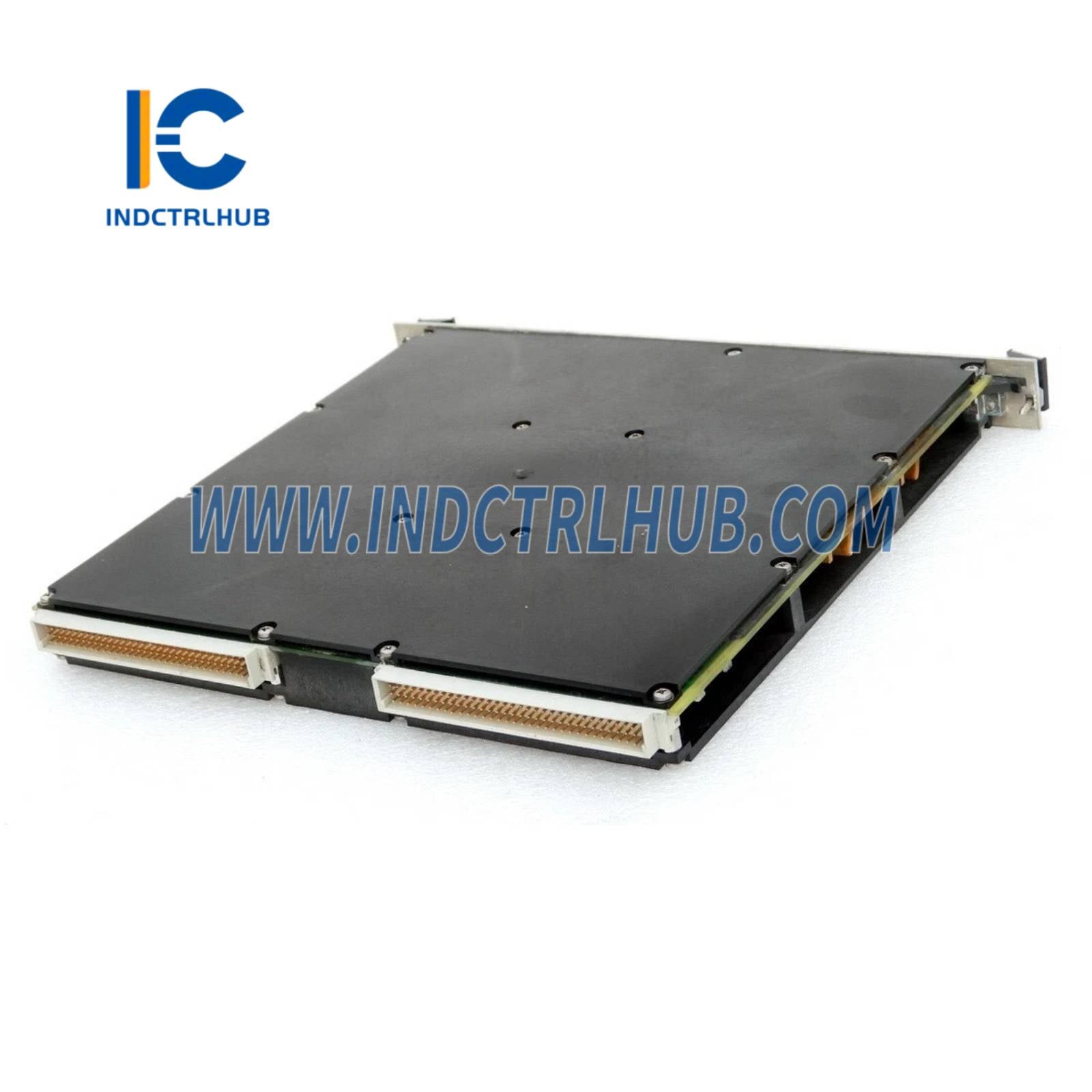

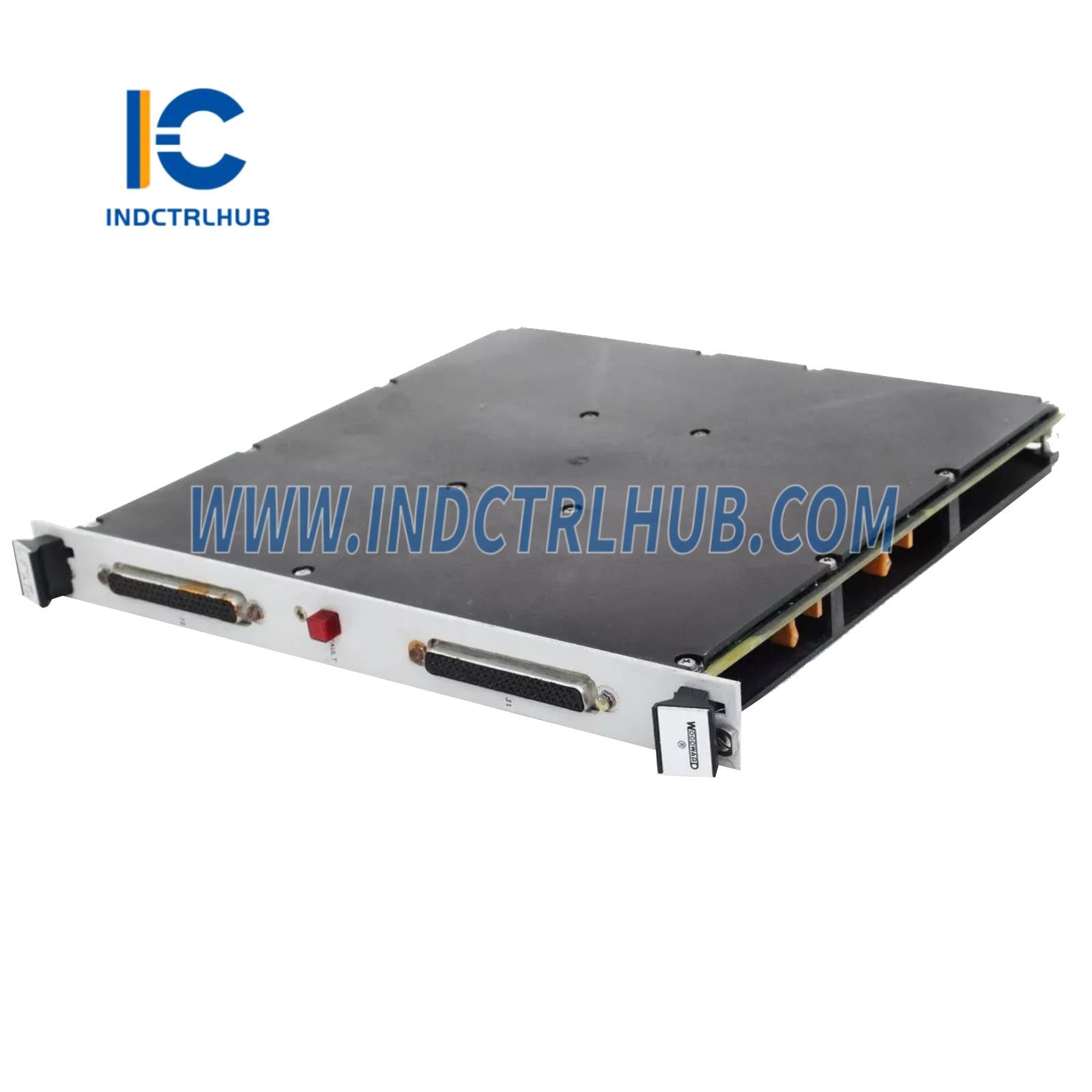

Woodward 5466-316 MicroNet TMR analógový kombinovaný modul
Prehľad produktu
- Woodward 5466-316 je analógový kombinačný modul navrhnutý pre Woodward MicroNet Triple Modular Redundant (TMR) a MicroNet riadiace systémy. Tento modul integruje analógové vstupné a výstupné schopnosti, spracováva signály zo senzorov a akčných členov pre parametre ako tlak, teplota, prietok alebo polohy ventilov v priemyselných aplikáciách ako plynové a parné turbíny, kompresory a systémy výroby energie. Podporuje ako neredundantné, tak TMR konfigurácie, čím zabezpečuje spoľahlivosť v kritických prostrediach. Model 5466-316 sa bežne používa v odvetviach ako výroba energie, ropa a plyn, letectvo a námorníctvo, je známy svojou vysokou presnosťou, robustným dizajnom a bezproblémovou integráciou s platformami Woodward MicroNet. Je podobný modelu 5466-315, ale môže mať odlišný počet kanálov alebo špecifické vylepšenia pre určité aplikácie.
Technické špecifikácie
- Model 5466-316 má nasledujúce špecifikácie založené na priemyselných zdrojoch a dokumentácii Woodward:
| Špecifikácia | Detaily |
|---|---|

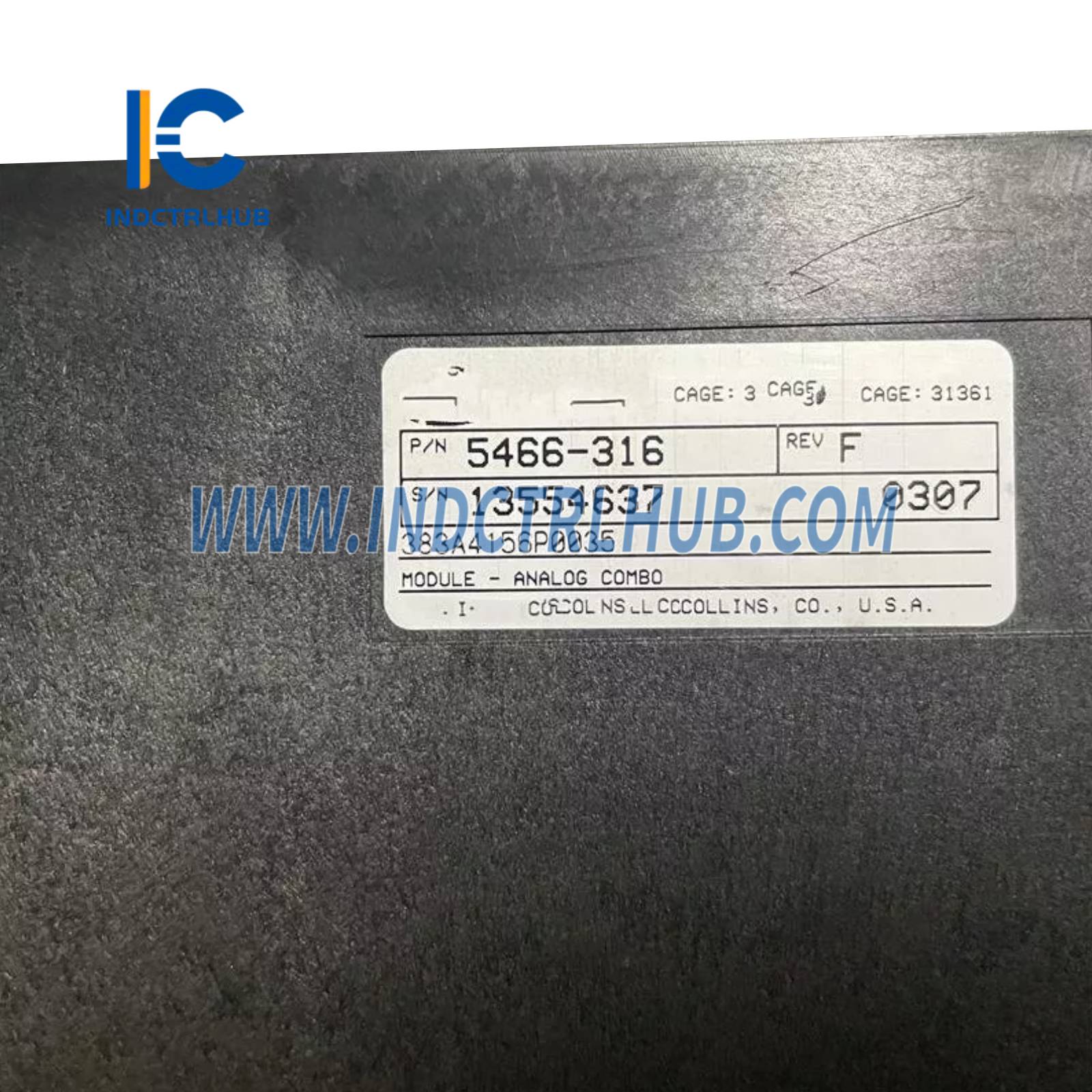

| Model/Číslo dielu | 5466-316 |
| Výrobca | Woodward |
| Popis | Analógový kombinačný modul pre riadiace systémy MicroNet |
| Séria | MicroNet / MicroNet TMR |
| Funkcia | Spracováva analógové vstupné a výstupné signály pre monitorovanie a riadenie |
| Analógové vstupy | 16 kanálov (4–20 mA, 0–5 V alebo ±10 V, závisí od konfigurácie) |
| Analógové výstupy | 8 kanálov (4–20 mA alebo 0–5 V, závisí od konfigurácie) |
| Rozlíšenie | 16-bitové pre vstupy, 14-bitové pre výstupy (typické) |
| Presnosť | ±0,1 % z plného rozsahu (typické) |
| Vstupná impedancia | 250 Ω (pre 4–20 mA), >1 MΩ (pre napäťové vstupy) |
| Výstupné zaťaženie | ≤ 600 Ω (pre 4–20 mA), ≥ 2 kΩ (pre napäťové výstupy) |
| Izolácia | Opticky izolované vstupy/výstupy (až do 1500 V) |
| Doba odozvy | ≤ 10 ms (typické pre spracovanie od vstupu k výstupu) |
| Redundancia | Podpora TMR konfigurácií s trojitým spracovaním (pri použití v systémoch MicroNet TMR) |
| Komunikačné rozhranie | Interná zbernica MicroNet (vlastný protokol) |
| Diagnostika | Detekcia prekročenia/podkročenia signálu, detekcia otvoreného obvodu, hlásenie poruchy modulu, stavové LED |
| Kompatibilita | Systémy Woodward MicroNet a MicroNet TMR, kompatibilné s MicroNet CPU (napr. 5466-1510, 5466-1045) a I/O modulmi |
| Napájanie | 18–32 VDC (24 VDC nominálne, cez zadnú dosku šasi MicroNet) |
| Spotreba energie | Približne 15–25 W (v závislosti od zaťaženia signálu) |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +70 °C (-40 °F až +158 °F) Skladovacia teplota: -40 °C až +85 °C (-40 °F až +185 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s MIL-STD-810 Náraz: v súlade s MIL-STD-810 |
| Kryt | IP20 (inštalované v šasi MicroNet, vyššie stupne krytia s krytmi) |
| Rozmery | Približne 300 mm (V) x 50 mm (Š) x 150 mm (H) |
| Hmotnosť | Približne 0,6–1,0 kg |
| Montáž | Zásuvné do šasi MicroNet alebo MicroNet TMR |
| Certifikácie | CE, UL, CSA, ATEX (pre nebezpečné oblasti, závisí od konfigurácie), námorné certifikáty (napr. DNV, ABS) |
