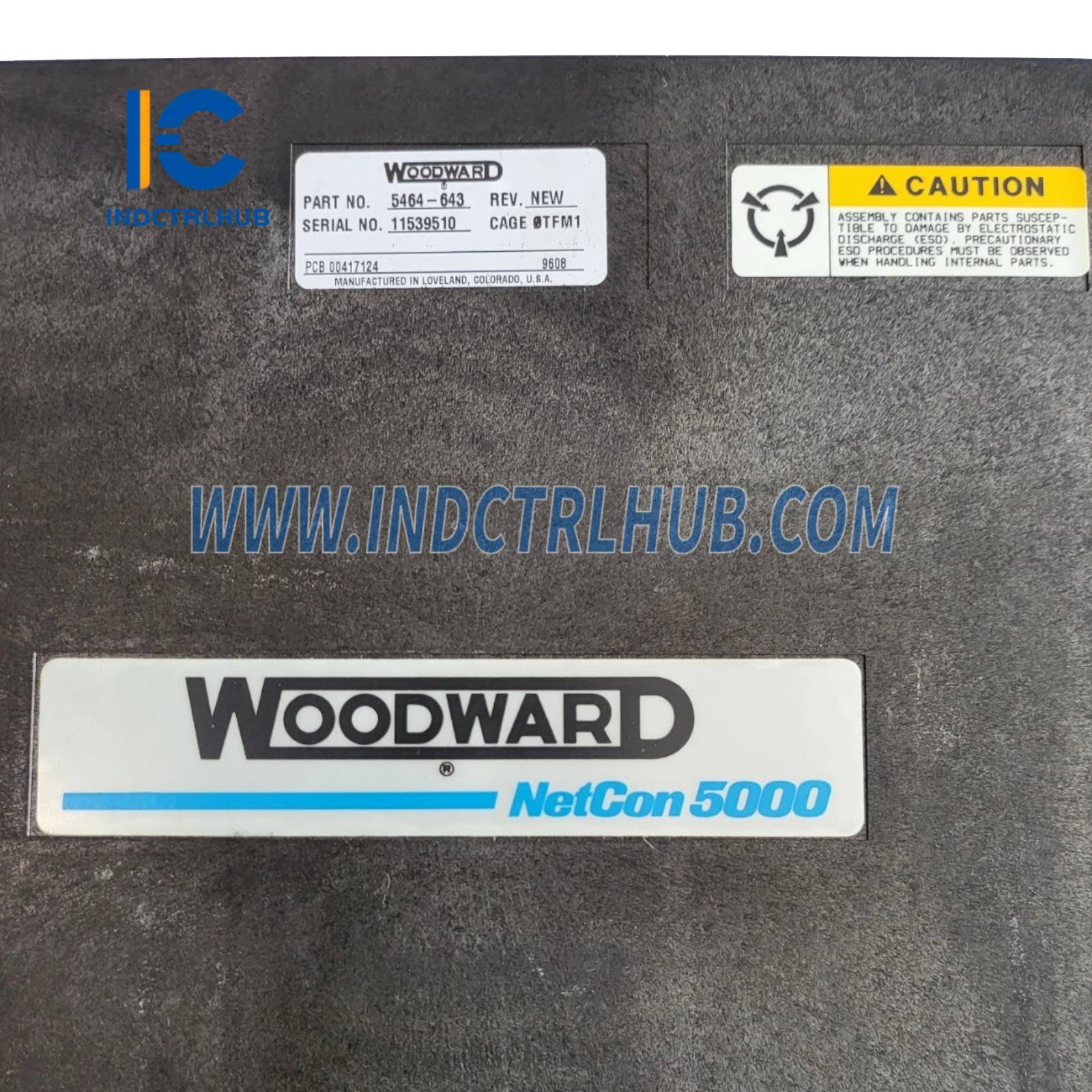

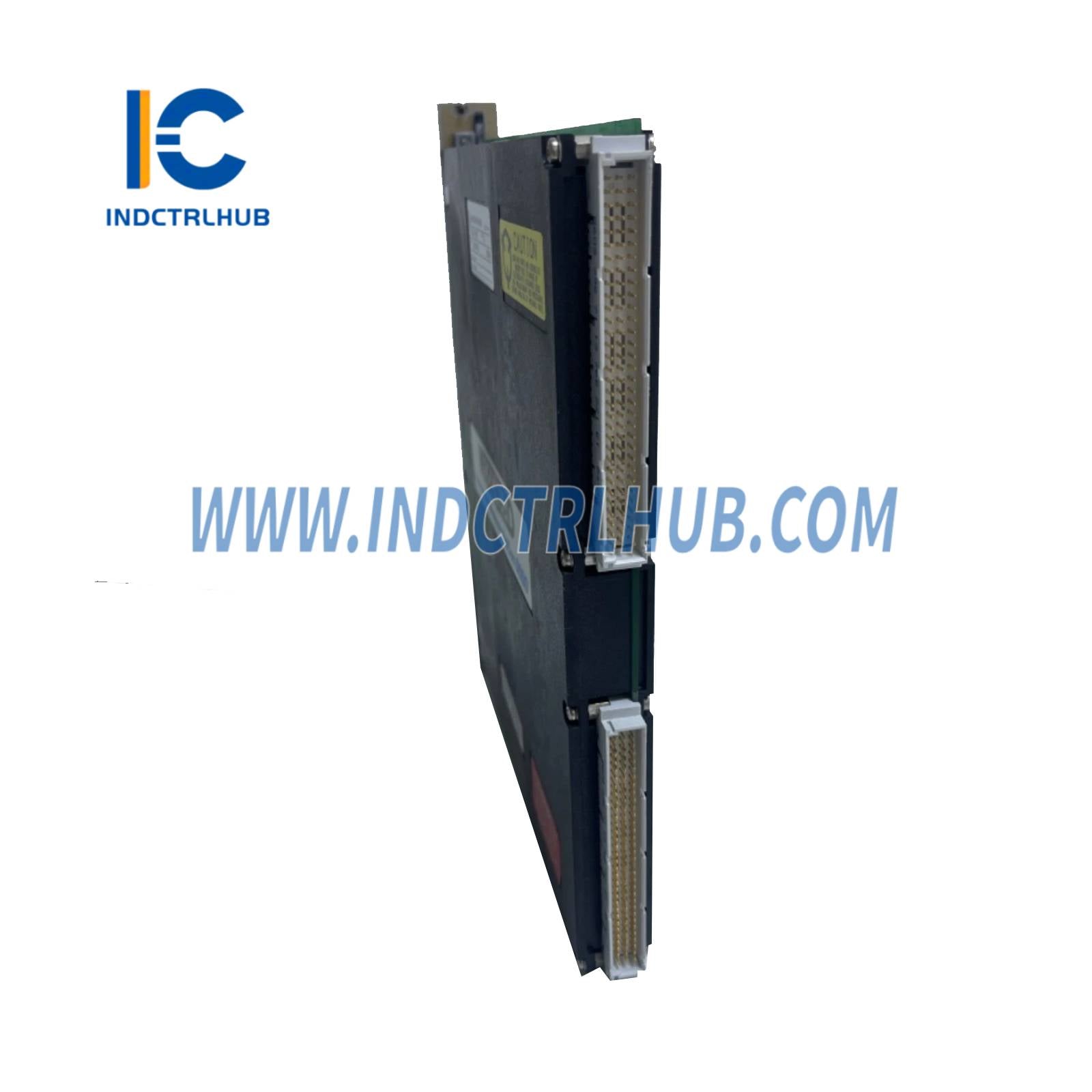

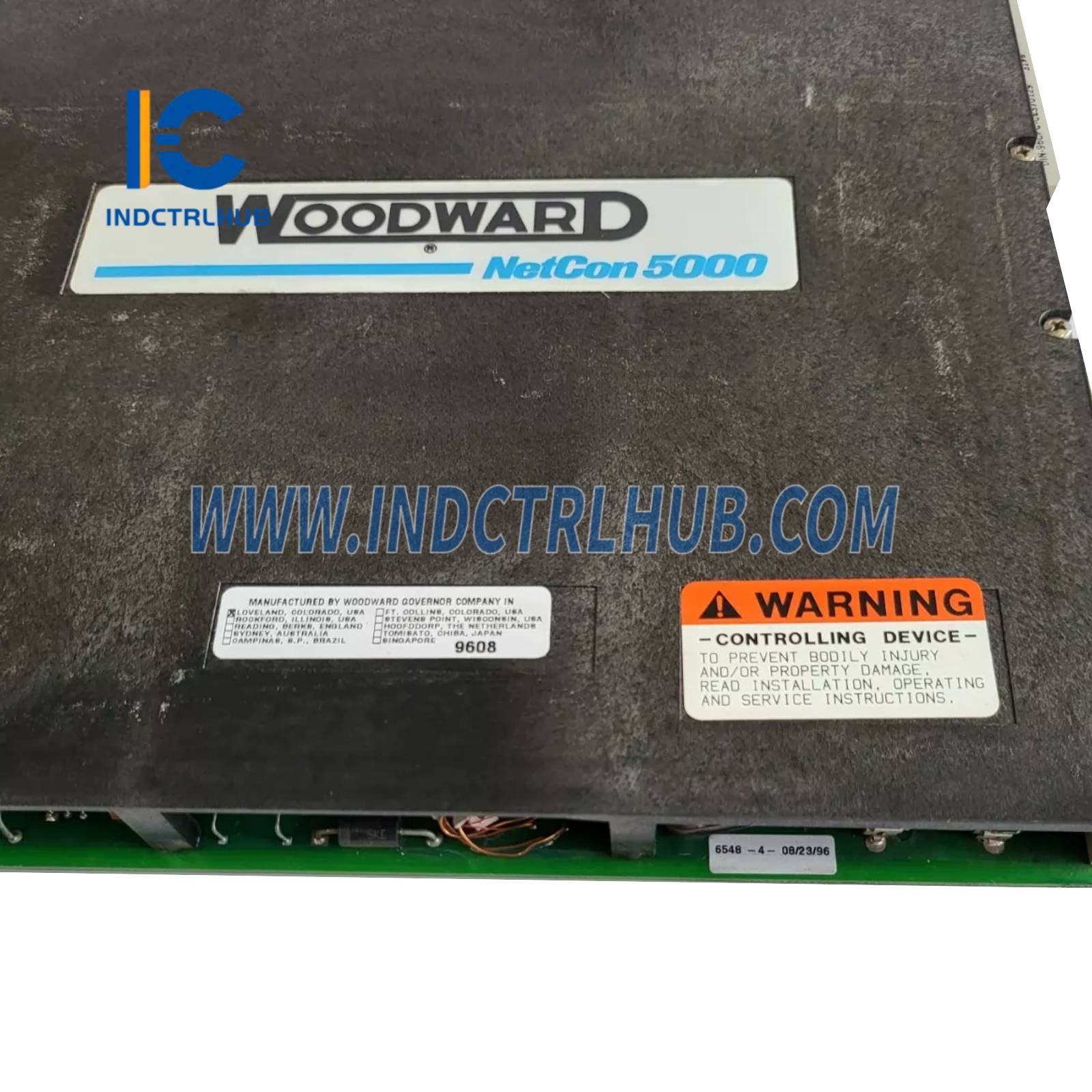

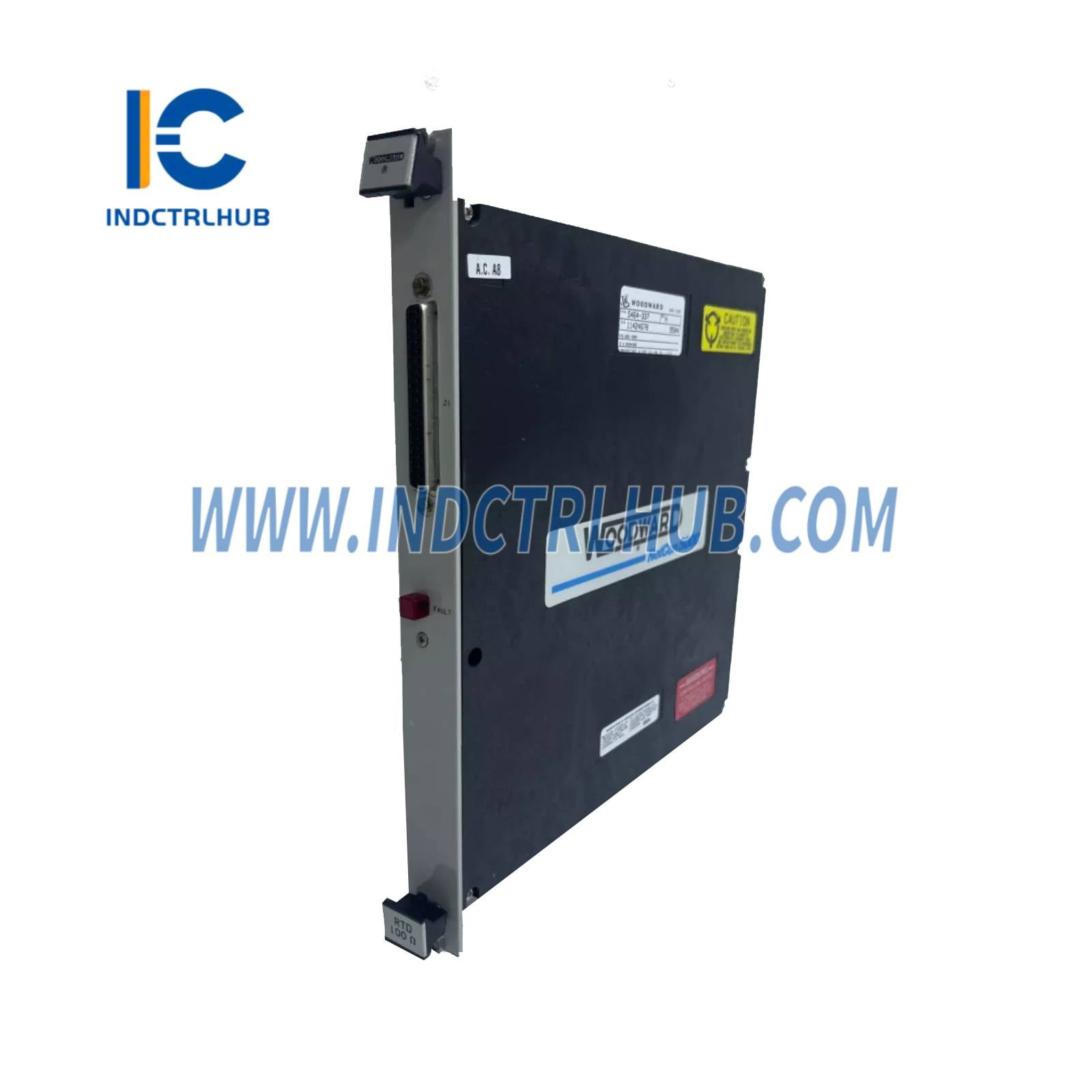

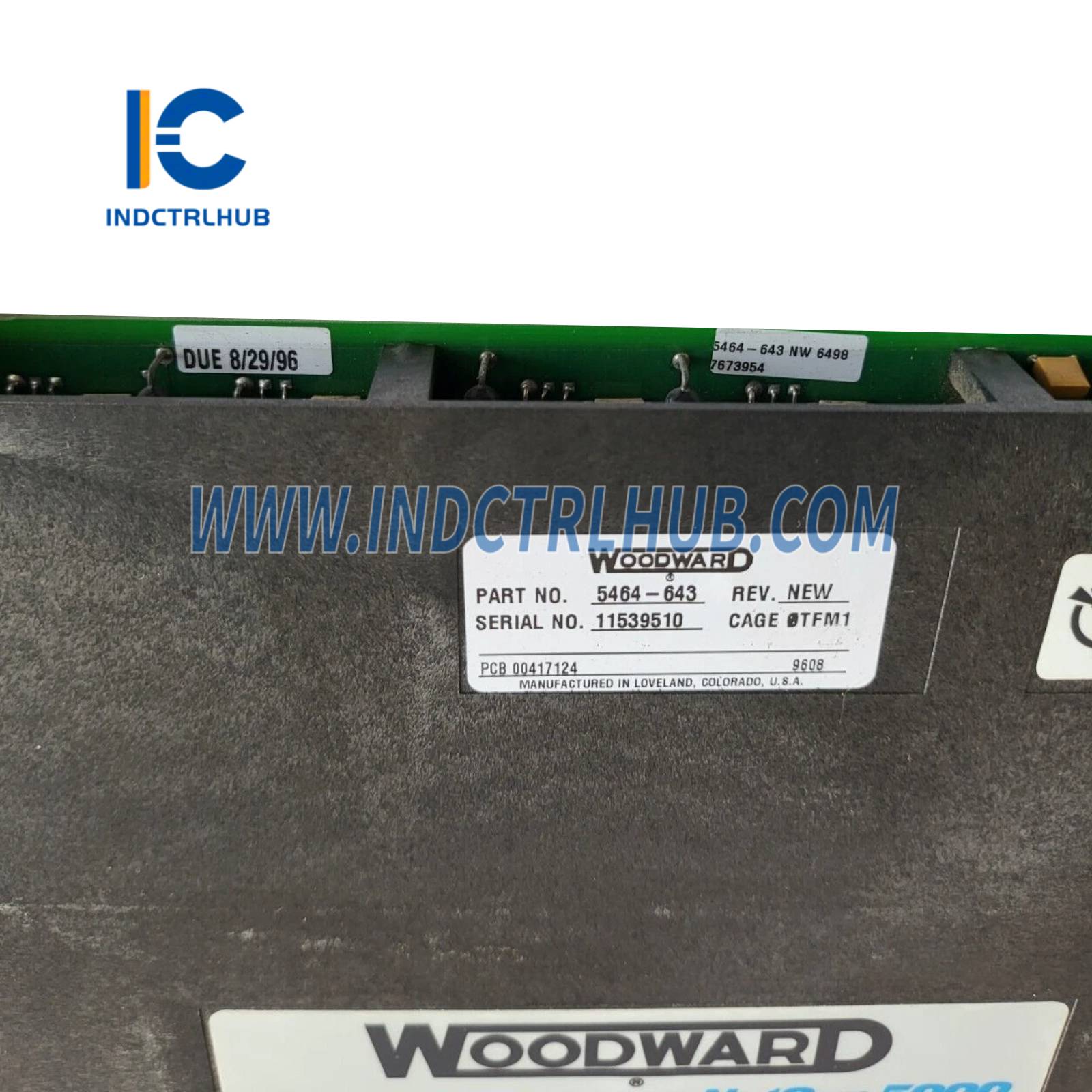

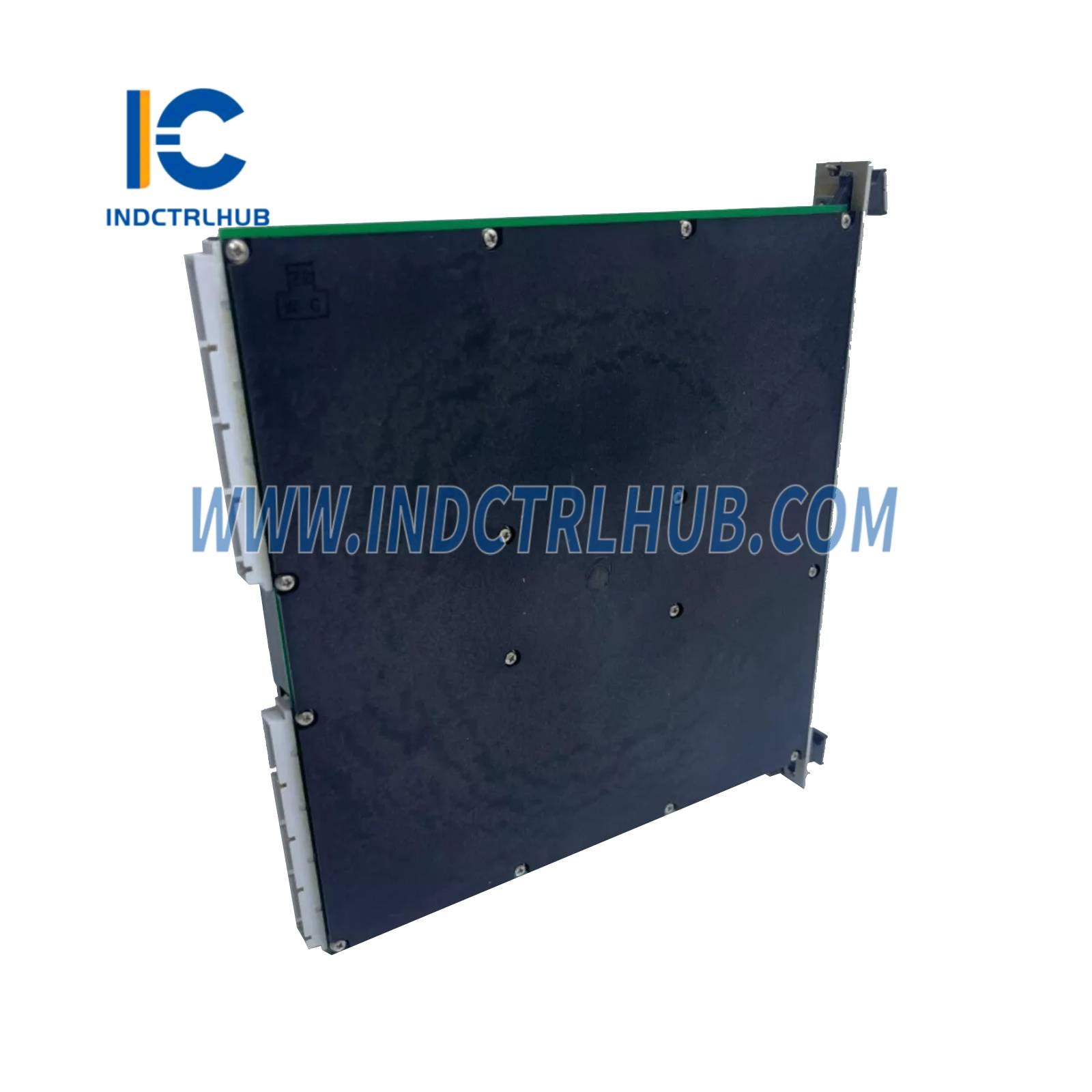

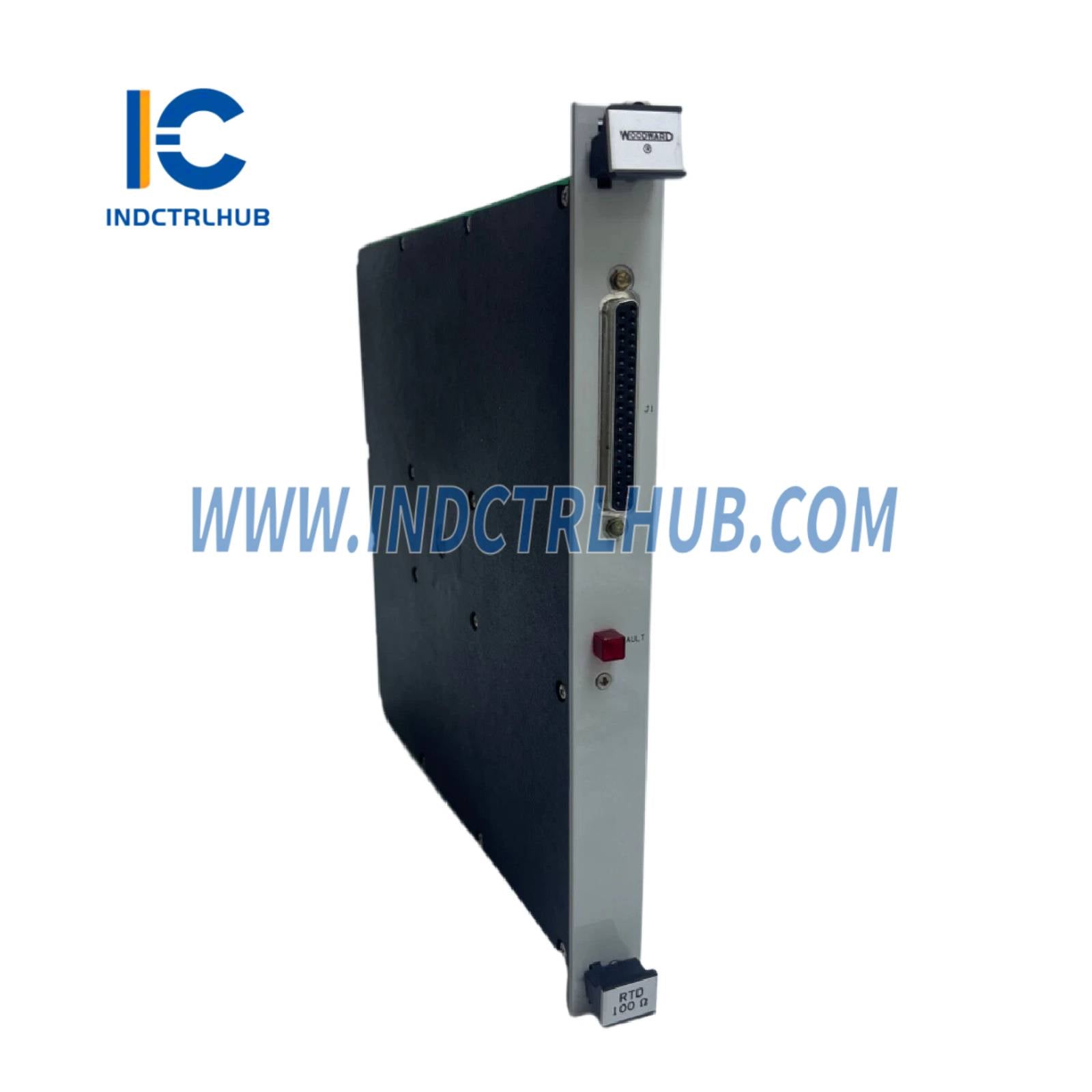

Woodward 5464-643 MicroNet analógový kombinovaný modul
Prehľad produktu
- Woodward 5464-643 je analógový kombinačný modul navrhnutý pre riadiace systémy Woodward MicroNet a MicroNet TMR. Tento modul kombinuje analógové vstupné a výstupné schopnosti, umožňujúc komunikáciu so senzormi a akčnými členmi na monitorovanie a riadenie parametrov ako tlak, teplota, prietok alebo polohy ventilov v priemyselných aplikáciách, ako sú plynové a parné turbíny, kompresory a systémy výroby energie. Podporuje konfigurácie bez redundancie aj Triple Modular Redundant (TMR), čím zabezpečuje spoľahlivosť v kritických prostrediach. Model 5464-643 sa bežne používa v odvetviach ako výroba energie, ropa a plyn, letectvo a námorníctvo, známy svojou všestrannosťou, vysokou presnosťou a bezproblémovou integráciou s riadiacimi platformami Woodward MicroNet.
Technické špecifikácie
- Model 5464-643 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 5464-643 |
| Výrobca | Woodward |
| Popis | Analógový kombinovaný modul pre riadiace systémy MicroNet |
| Séria | MicroNet / MicroNet TMR |
| Funkcia | Spracováva analógové vstupné a výstupné signály pre monitorovanie a riadenie |
| Analógové vstupy | 16 kanálov (4–20 mA, 0–5 V alebo ±10 V, závisí od konfigurácie) |
| Analógové výstupy | 4 kanály (4–20 mA alebo 0–5 V, závisí od konfigurácie) |
| Rozlíšenie | 16-bitové pre vstupy, 14-bitové pre výstupy (typické) |
| Presnosť | ±0,1 % z plného rozsahu (typické) |
| Vstupná impedancia | 250 Ω (pre 4–20 mA), >1 MΩ (pre napäťové vstupy) |
| Výstupné zaťaženie | ≤ 600 Ω (pre 4–20 mA), ≥ 2 kΩ (pre napäťové výstupy) |
| Izolácia | Opticky izolované vstupy/výstupy (až do 1500 V) |
| Doba odozvy | ≤ 10 ms (typické pre spracovanie od vstupu k výstupu) |
| Redundancia | Podpora TMR konfigurácií s trojitým spracovaním (pri použití v systémoch MicroNet TMR) |
| Komunikačné rozhranie | Interná zbernica MicroNet (vlastný protokol) |
| Diagnostika | Detekcia prekročenia/podkročenia signálu, detekcia prerušenia obvodu, hlásenie poruchy modulu, stavové LED |
| Kompatibilita | Systémy Woodward MicroNet a MicroNet TMR, kompatibilné s MicroNet CPU (napr. 5453-759, 5453-203) a I/O modulmi |
| Napájanie | 18–32 VDC (24 VDC nominálne, cez zadnú dosku šasi MicroNet) |
| Spotreba energie | Približne 15–25 W (v závislosti od zaťaženia signálu) |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +70 °C (-40 °F až +158 °F) Skladovacia teplota: -40 °C až +85 °C (-40 °F až +185 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s MIL-STD-810 Náraz: v súlade s MIL-STD-810 |
| Kryt | IP20 (inštalované v šasi MicroNet, vyššie stupne krytia s krytmi) |
| Rozmery | Približne 300 mm (V) x 50 mm (Š) x 150 mm (H) |
| Hmotnosť | Približne 0,6–1,0 kg |
| Montáž | Zásuvné do šasi MicroNet alebo MicroNet TMR |
| Certifikácie | CE, UL, CSA, ATEX (pre nebezpečné oblasti, závisí od konfigurácie), námorné certifikáty (napr. DNV, ABS) |
