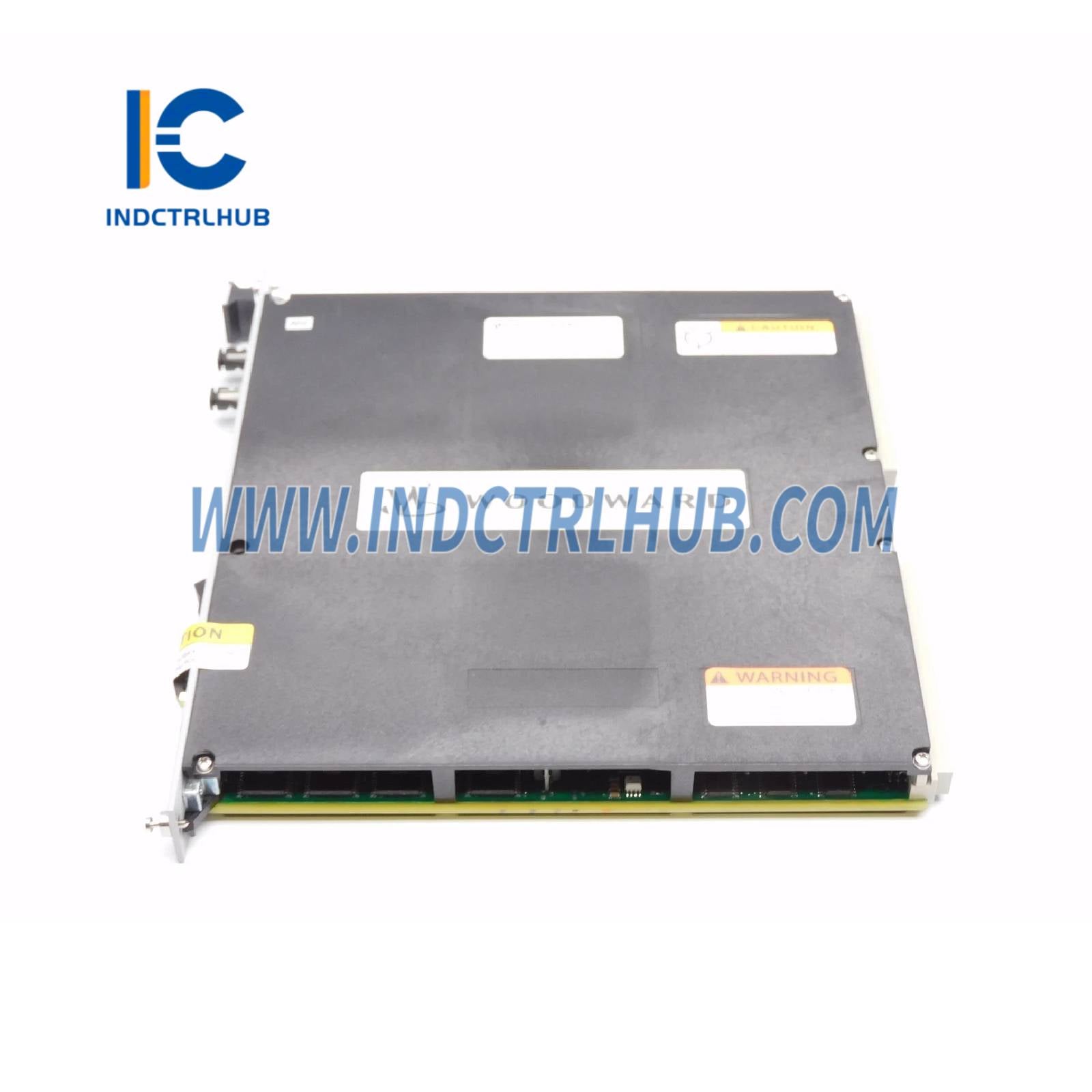

Woodward 5009-421 Digitálny riadiaci systém
Prehľad produktu
- Woodward 5009-421 je digitálny riadiaci systém navrhnutý pre priemyselné parné turbíny, ktorý poskytuje pokročilé riadenie, ochranu a monitorovacie schopnosti. Tento systém, súčasť série Woodward 5009, sa používa na reguláciu rýchlosti turbíny, zaťaženia a ďalších prevádzkových parametrov, čím zabezpečuje optimálny výkon a bezpečnosť. Bežne sa uplatňuje v oblasti výroby elektrickej energie, ropného a plynárenského priemyslu, petrochemického a priemyselného spracovania, najmä pre parné turbíny s mechanickým pohonom a generátorovým pohonom. Model 5009-421 je známy svojou spoľahlivosťou, flexibilnou konfiguráciou a robustným dizajnom, vhodným pre nové inštalácie aj modernizácie starších riadiacich systémov turbín.
Technické špecifikácie
- Model 5009-421 má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 5009-421 |
| Výrobca | Woodward |
| Popis | Digitálny riadiaci systém pre parné turbíny |
| Séria | 5009 |
| Funkcia | Riadi rýchlosť, záťaž, extrakciu a ochranu parnej turbíny |
| Vstupné signály | Analógové: 4–20 mA, 0–5 V, termočlánky, RTD (pre procesné parametre) Digitálne: Binárne vstupy (napr. štart/stop, signály poruchy) Rýchlosť: Magnetický snímač (MPU) alebo snímače blízkosti (až 4 vstupy rýchlosti) |
| Výstupné signály | Analógové: 4–20 mA (pre ventilové aktuátory, regulátory) Digitálne: Reléové výstupy pre alarmy, vypnutia alebo stav PWM: Pre presné riadenie aktuátorov |
| Kapacita I/O | Konfigurovateľné, typicky 16–32 analógových vstupov, 8–16 analógových výstupov, 32–64 digitálnych vstupov/výstupov |
| Režimy riadenia | Riadenie rýchlosti, riadenie záťaže, riadenie tlaku extrakcie/prívodu, izochronné/klesajúce, kaskádové riadenie |
| Komunikačné rozhrania | RS-232, RS-485, Modbus RTU, Ethernet (voliteľné), proprietárne protokoly Woodward |
| Redundancia | Voliteľná trojitá modulárna redundantná (TMR) konfigurácia pre kritické aplikácie |
| Softvér | Woodward Control Assistant, GAP (Graphical Application Programmer) na programovanie a konfiguráciu |
| Diagnostika | Ochrana proti prekročeniu rýchlosti, detekcia porúch ventilov, zaznamenávanie udalostí, monitorovanie v reálnom čase, výstupy alarmov |
| Kompatibilita | Aktuátory Woodward (napr. TG-17E, CPC-II), parné turbíny a zariadenia tretích strán cez štandardné protokoly |
| Napájanie | 18–32 VDC (24 VDC nominálne, podporované redundantné napájacie vstupy) |
| Spotreba energie | Približne 30–60 W (v závislosti od konfigurácie a záťaže I/O) |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +70 °C (-40 °F až +158 °F) Skladovacia teplota: -40 °C až +85 °C (-40 °F až +185 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s MIL-STD-810 Náraz: v súlade s MIL-STD-810 |
| Kryt | IP20 (inštalované v riadiacej skrini, vyššie stupne krytia s krytmi) |
| Rozmery | Približne 350 mm (V) x 250 mm (Š) x 150 mm (H) (závisí od podvozku) |
| Hmotnosť | Približne 3,0–5,0 kg (v závislosti od konfigurácie) |
| Montáž | Montáž do racku alebo na panel (závisí od šasi) |
| Certifikácie | CE, UL, CSA, ATEX (pre nebezpečné oblasti, závisí od konfigurácie), námorné certifikáty (napr. DNV, ABS) |
