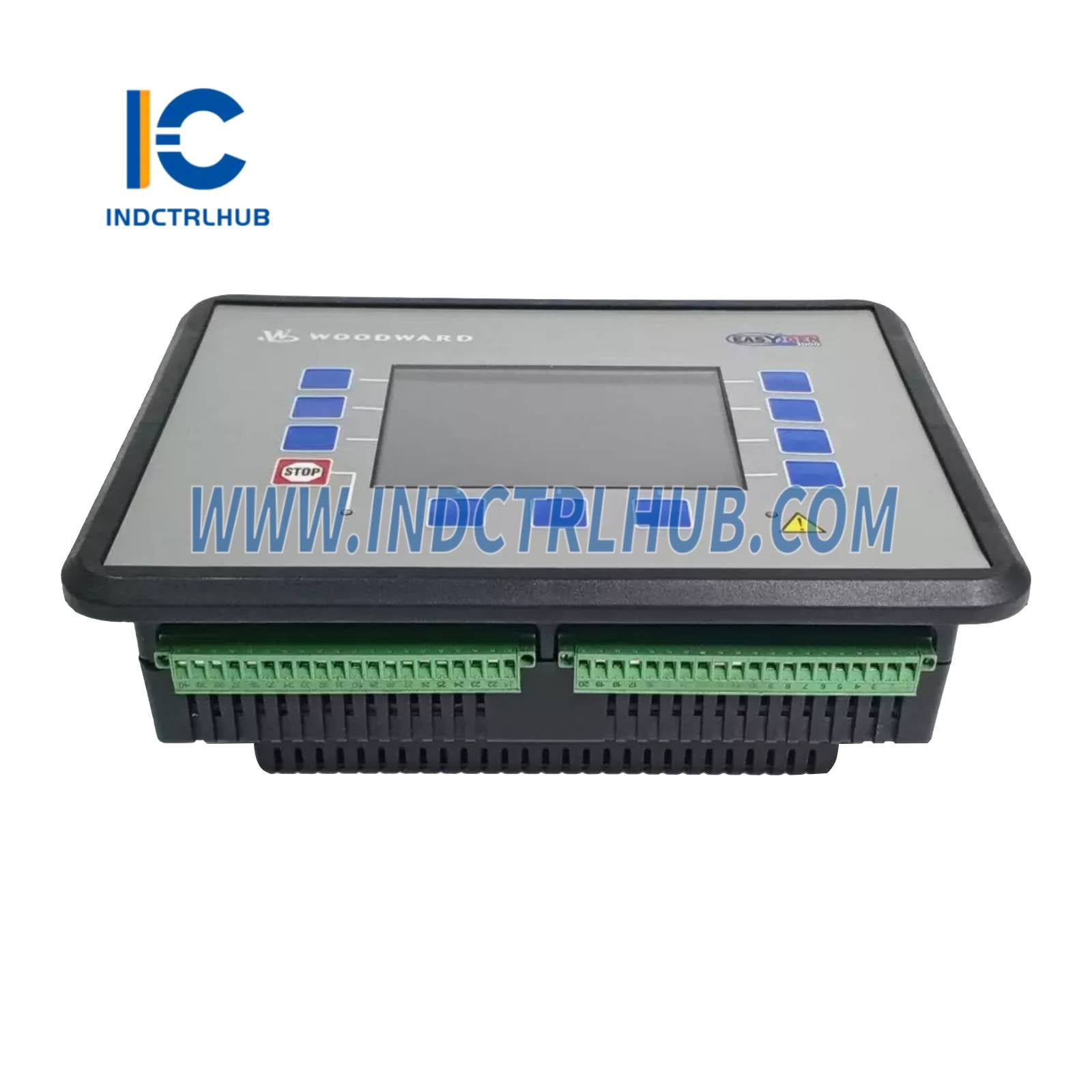

Woodward 37532 easYgen-3100/3200 Riadenie Generátorovej Sústavy
Prehľad Produktu
- Woodward 37532 easYgen-3100/3200 je séria pokročilých riadiacich jednotiek generátorových sústav navrhnutých na riadenie a paralelné zapojenie generátorových súprav v priemyselných a energetických aplikáciách. Tieto mikroprocesorové regulátory riadia štart/stop motora, ochranu generátora a synchronizáciu, čo umožňuje prevádzku jednej alebo viacerých generátorových súprav v samostatnom, ostrovnom alebo paralelnom režime s elektrickou sieťou. easYgen-3100 sa zvyčajne používa na riadenie jednej generátorovej súpravy, zatiaľ čo easYgen-3200 podporuje paralelné zapojenie a zdieľanie záťaže až pre 32 generátorov. Sú široko používané v odvetviach ako výroba elektrickej energie, dátové centrá, nemocnice, ropný a plynárenský priemysel a námorné aplikácie, známe svojou flexibilitou, robustnými ochrannými funkciami a užívateľsky prívetivým rozhraním.
Technické Špecifikácie
- easYgen-3100/3200 (číslo dielu 37532) má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie Woodward:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 37532 (zahŕňa varianty easYgen-3100 a easYgen-3200) |
| Výrobca | Woodward |
| Popis | Riadiaca jednotka generátorovej sústavy pre jednu alebo viac generátorových súprav |
| Séria | easYgen-3000 |
| Funkcia | Riadi štart/stop motora, synchronizáciu generátora, zdieľanie záťaže a ochranu |
| Modely | easYgen-3100: riadenie jednej generátorovej súpravy easYgen-3200: paralelné zapojenie viacerých generátorov (až 32 jednotiek) |
| Vstupné signály | Analógové: 4–20 mA, 0–10 V, RTD, termočlánky (pre parametre motora) Digitálne: až 16 binárnych vstupov (napr. štart/stop, stav ističa) Rýchlosť: magnetický snímač (MPU) alebo snímač blízkosti Napätie/Prúd: 3-fázové AC (až 690 VAC, 1/5 A CT vstupy) |
| Výstupné signály | Analógové: 0–10 V, 4–20 mA (pre riadenie regulačného ventilu/aktuátora) Digitálne: až 16 reléových výstupov (napr. riadenie ističa, alarmy) PWM: pre riadenie regulačného ventilu rýchlosti |
| Režimy riadenia | Samostatný, ostrovný režim, paralelný s elektrickou sieťou, automatické prepnutie pri výpadku siete (AMF), zdieľanie záťaže, špičkové orezávanie |
| Kompatibilita generátorov | Plynové, dieselové alebo parné generátorové súpravy (50/60 Hz, až 690 VAC) |
| Komunikačné rozhrania | CANopen, Modbus RTU/TCP, RS-485, Ethernet, USB, J1939 (pre ECU motora) |
| Ochranné funkcie | Prepäťová/podpäťová ochrana, nad/pod frekvencia, nadprúd, spätný výkon, prekročenie rýchlosti, zemný skrat, zlyhanie ističa |

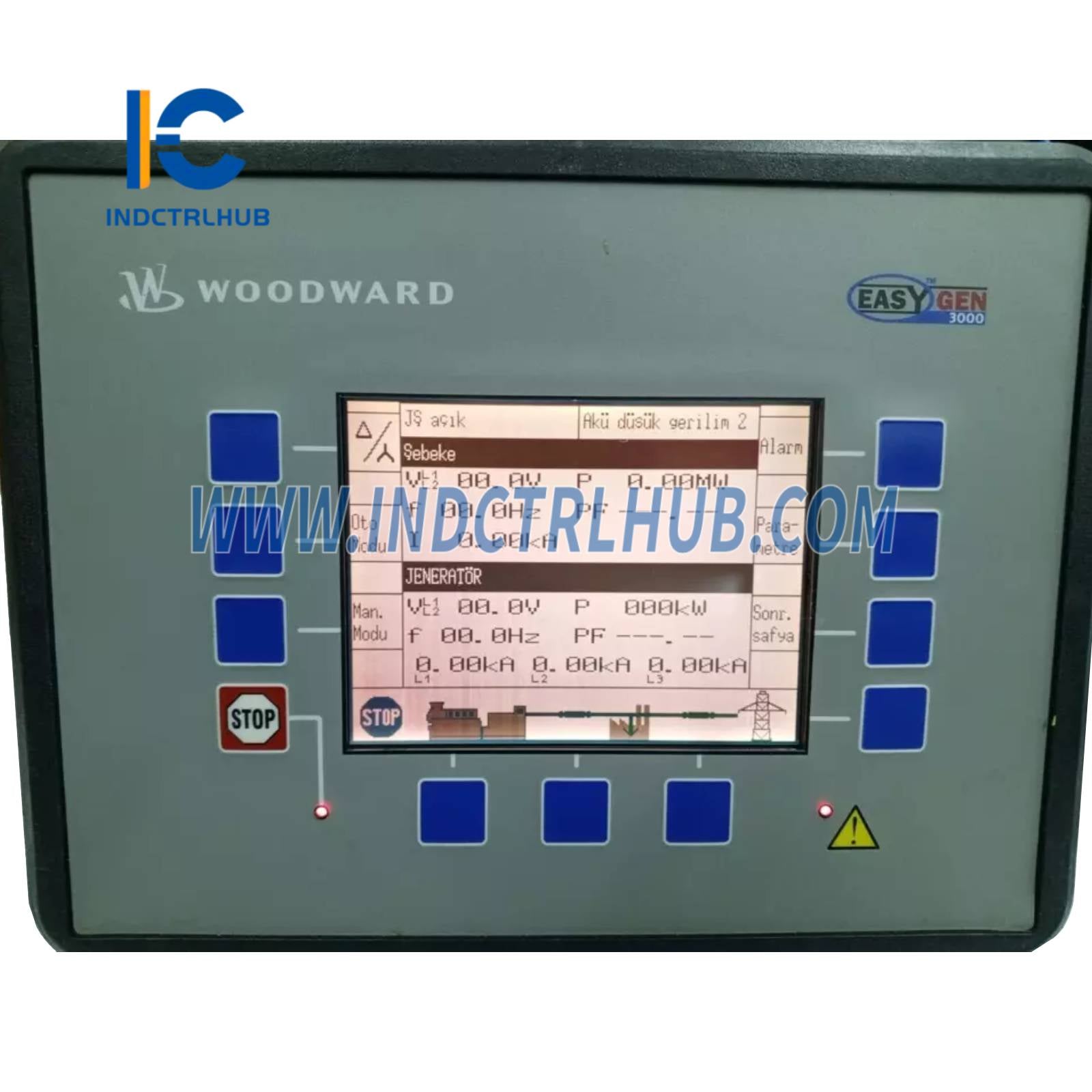

| Displej | Grafický LCD (128x64 pixelov) s viacjazyčným rozhraním |
| Softvér | Woodward Toolkit pre konfiguráciu, monitorovanie a diagnostiku |
| Diagnostika | Záznam udalostí (až 300 udalostí), alarmy porúch, monitorovanie v reálnom čase, stavové LED diódy |
| Kompatibilita | Woodward regulátory, ističe, ECU motora a zariadenia tretích strán cez štandardné protokoly |
| Napájanie | 8–40 VDC (12/24 VDC nominálne) |
| Spotreba energie | Približne 12–20 W |
| Environmentálne špecifikácie | Prevádzková teplota: -20°C až +70°C (-4°F až +158°F) Teplota skladovania: -30°C až +80°C (-22°F až +176°F) Relatívna vlhkosť: 5% až 95% bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Náraz: v súlade s IEC 60068-2-27 |
| Obal | IP54 (predný panel, pri správnej inštalácii), IP20 (zadná strana) |
| Rozmery | Približne 250 mm (V) x 230 mm (Š) x 60 mm (H) |
| Hmotnosť | Približne 1,8–2,2 kg |
| Montáž | Montáž na panel (výrez: 214 mm x 158 mm) |
| Certifikácie | CE, UL, CSA, RoHS, námorné certifikácie (napr. DNV, Lloyd’s Register) pre špecifické aplikácie |
