Detaily produktu

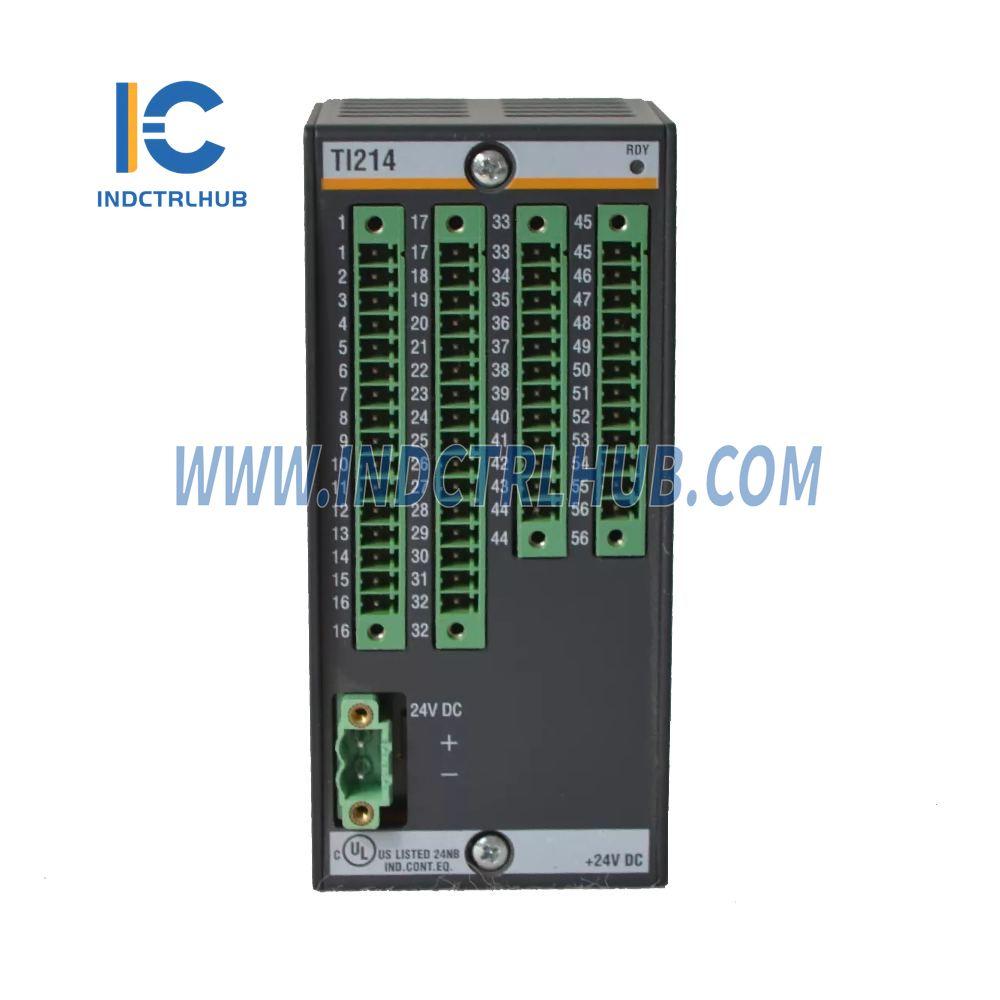

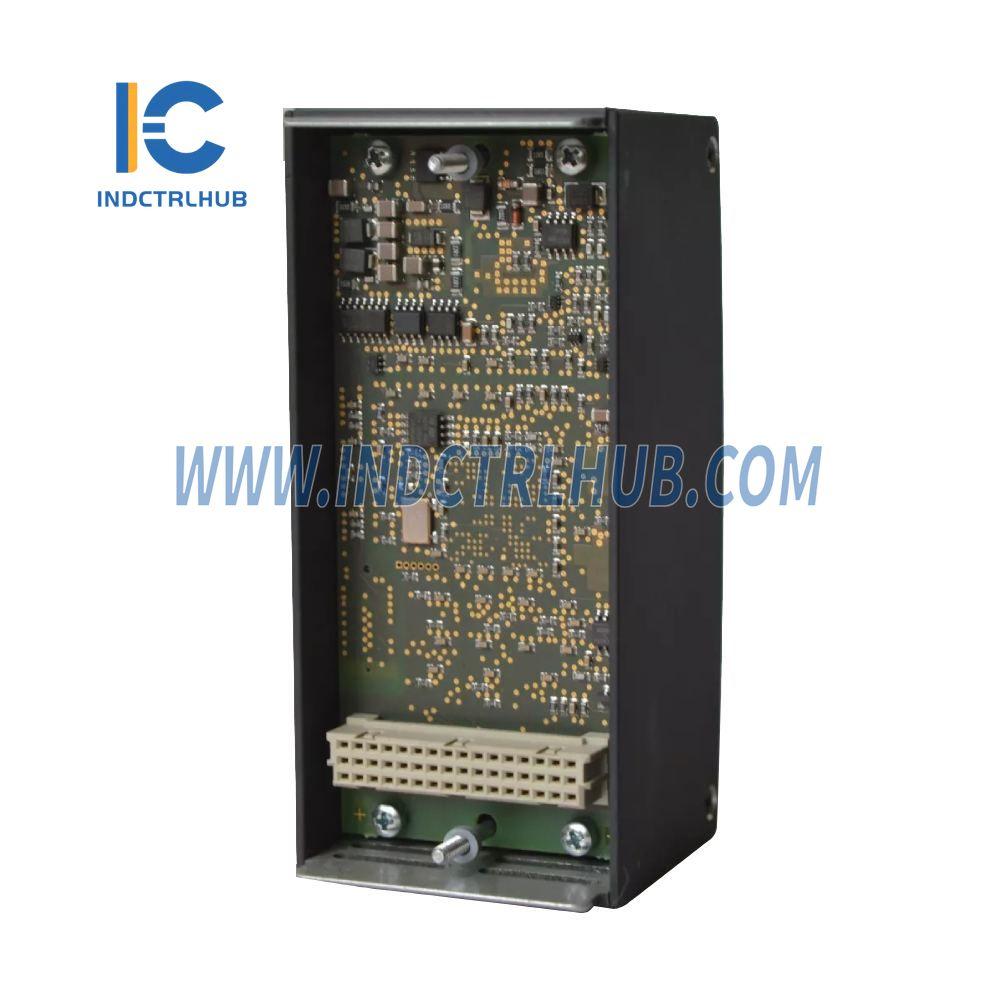

Výrobca: BACHMANN
Model/Číslo dielu: TI214
Popis: Modul vstupu teploty s 14 vstupmi, kompatibilný so senzormi Pt100/Pt1000 ako aj termočlánkami typu J/K.
Špecifikácie:
| Funkcia | Podrobnosti |
|---|---|
| Vstupy | 14 |
| Kompatibilita senzorov | Pt100/Pt1000 (3-vodičové alebo 2-vodičové) a termočlánky typu J/K |
| Teplotné rozsahy | Pt100/Pt1000: -100 °C až +800 °C Termočlánky J/K: -30 °C až +1000 °C |
| Konštantný prúd | Pt100: 2 mA Pt1000: 200 µA |
| Digitálne rozlíšenie | 14 bitov (16-bitová reprezentácia s priemerovaním meranej hodnoty) |
| Hodnota LSB (najmenej významný bit) | Pt100/Pt1000: 0,055 K Termočlánok J/K: 0,062 K (-30 °C až +1000 °C) |
| Presnosť | Pt100/Pt1000: 0,1 % meracieho rozsahu pri 25 °C Termočlánky J/K: 0,15 % meracieho rozsahu pri +25 °C |
| Čas prevodu | 80 ms s 16-násobným priemerovaním 320 ms s 64-násobným priemerovaním |
| Linearizácia | Polynóm podľa IEC60584 časť 1 (pre termočlánky J/K) |
| Detekcia chýb | Detekcia prerušenia vodiča |
| Intenzita rušenia napätia | -36 V až +36 V |
| Externý napájací zdroj | Rozsah napätia: 18 až 34 V DC Spotreba prúdu: 160 mA (pri 24 V DC) Ochrana proti opačnej polarite: Áno |
| Galvanická izolácia | 500 V zo systému |
| Prevádzková teplota | -30°C až +60°C |
| Relatívna vlhkosť (prevádzka) | 5 % až 95 % (bez kondenzácie) |
| Skladovacia teplota | -40 °C až +85 °C |
| Relatívna vlhkosť (skladovanie) | 5 % až 95 % (s kondenzáciou) |
Prehľad modelu:
Modul na zaznamenávanie teploty, 14x termočlánok (typ J, K), Pt100/1000, 14-bitové rozlíšenie, presnosť 0,15 %, izolované vstupy.
