Detaily produktu

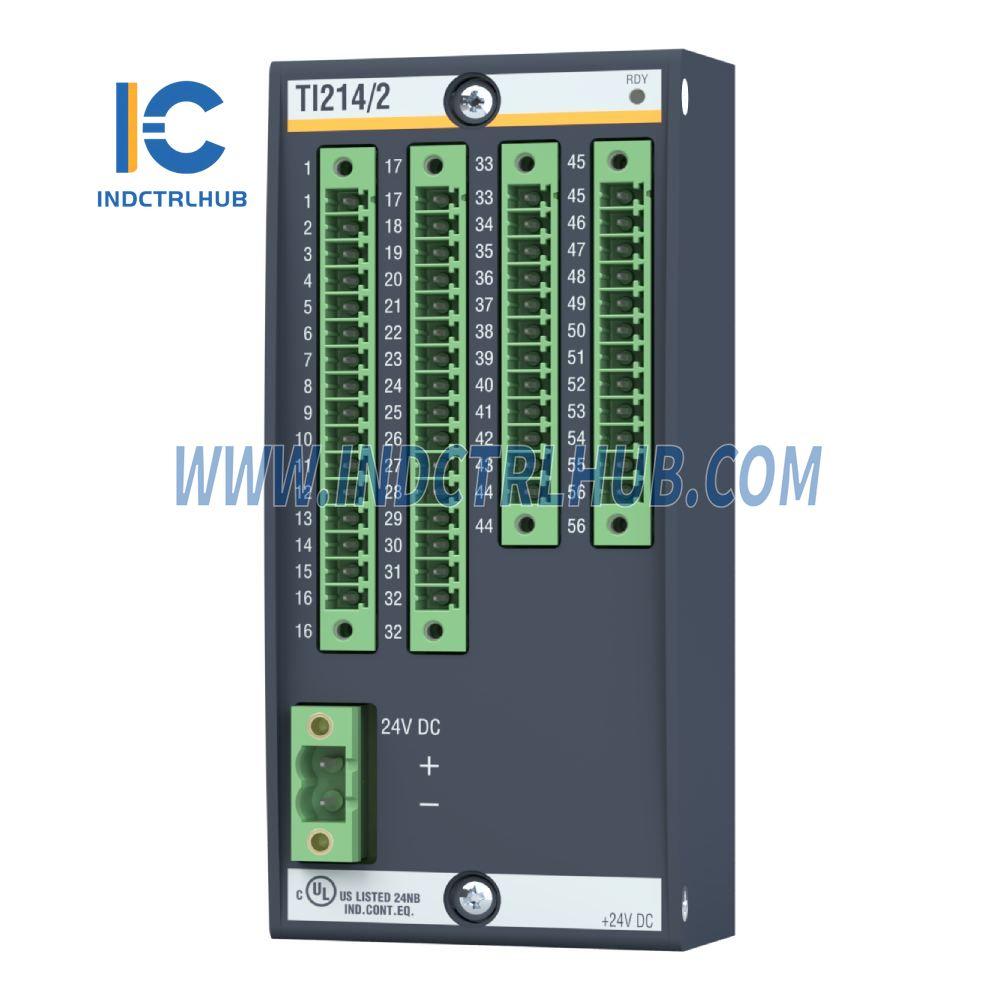

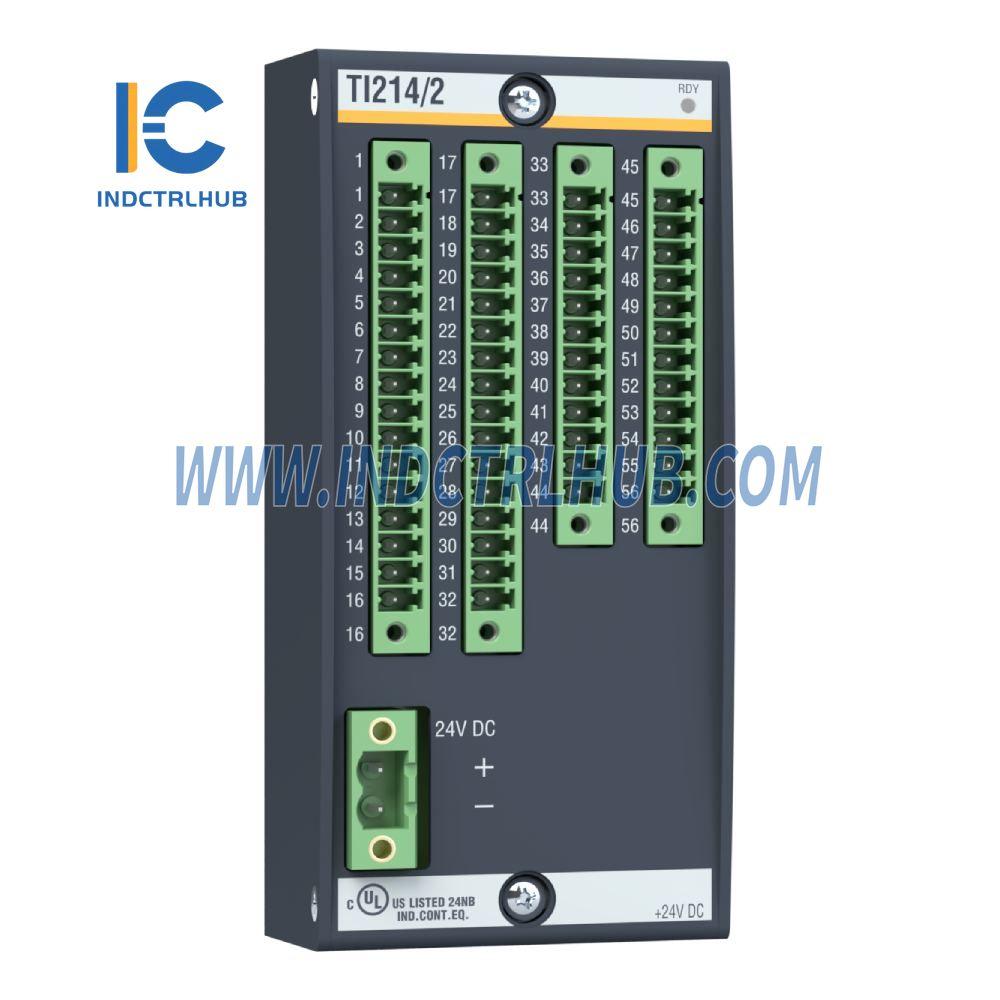

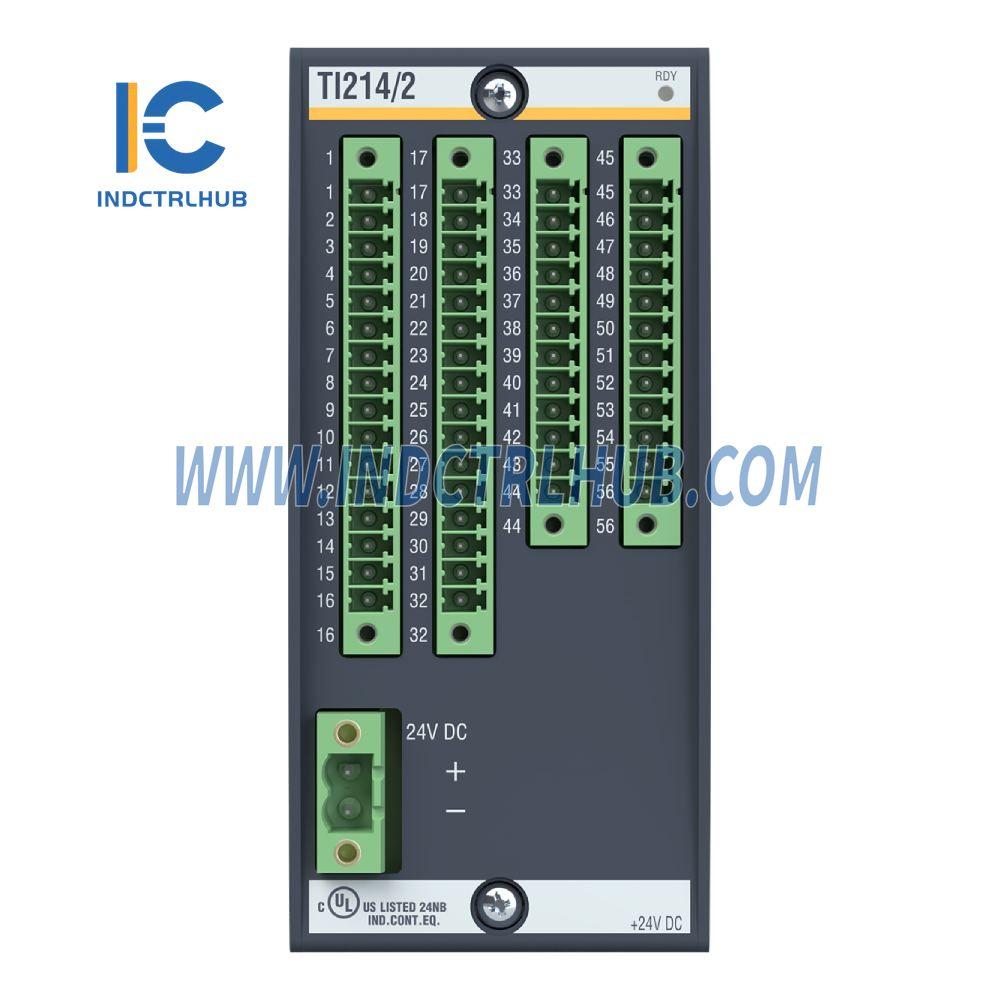

Výrobca: BACHMANN
Model/Číslo dielu: TI214/2
Popis: Modul vstupu teploty so 14 vstupmi, kompatibilný s termočlánkami typu N a S.
Špecifikácie:
| Funkcia | Podrobnosti |
|---|---|
| Vstupy | 14 |
| Kompatibilita senzorov | Termočlánky typu N alebo S (izolované alebo neizolované) |
| Teplotné rozsahy | Termočlánok N: -30 °C až +1300 °C Termočlánok S: -30 °C až +1600 °C |
| Vstupný filter | Dolnopriepustný filter (1. rádu) s hraničnou frekvenciou 8 Hz |
| Digitálne rozlíšenie | 14 bitov (16-bitové zobrazenie s priemerovaním nameranej hodnoty) |
| Hodnota LSB (najmenej významný bit) | Termočlánok N: 0,08 K (-30 °C až +1300 °C) Termočlánok S: 0,098 K (-30 °C až +1600 °C) |
| Presnosť | Termočlánok N: 0,15 % meracieho rozsahu pri 25 °C Termočlánok S: 0,25 % meracieho rozsahu pri 25 °C |
| Čas prevodu | 1 ms bez priemerovania 80 ms s 16-násobným priemerovaním 320 ms s 64-násobným priemerovaním |
| Linearizácia | Polynóm podľa IEC60584 časť 1 (pre termočlánky N alebo S) |
| Detekcia chýb | Detekcia prerušenia vodiča |
| Intenzita rušenia napätia | -36 V až +36 V |
| Externý napájací zdroj | Rozsah napätia: 18 až 34 V DC Spotreba prúdu: 160 mA (pri 24 V DC) Ochrana proti opačnej polarite: Áno |
| Galvanická izolácia | 500 V zo systému |
| Prevádzková teplota | -30°C až +60°C |
| Relatívna vlhkosť (prevádzka) | 5 % až 95 % (bez kondenzácie) 5 % až 95 % (s kondenzáciou) |
| Skladovacia teplota | -40 °C až +85 °C |
| Relatívna vlhkosť (skladovanie) | 5 % až 95 % (s kondenzáciou) |
Prehľad modelu:
Modul na zaznamenávanie teploty, 14x termočlánok (typ N, S), 14-bitové rozlíšenie, presnosť 0,15 %, izolované vstupy.
