Product Description

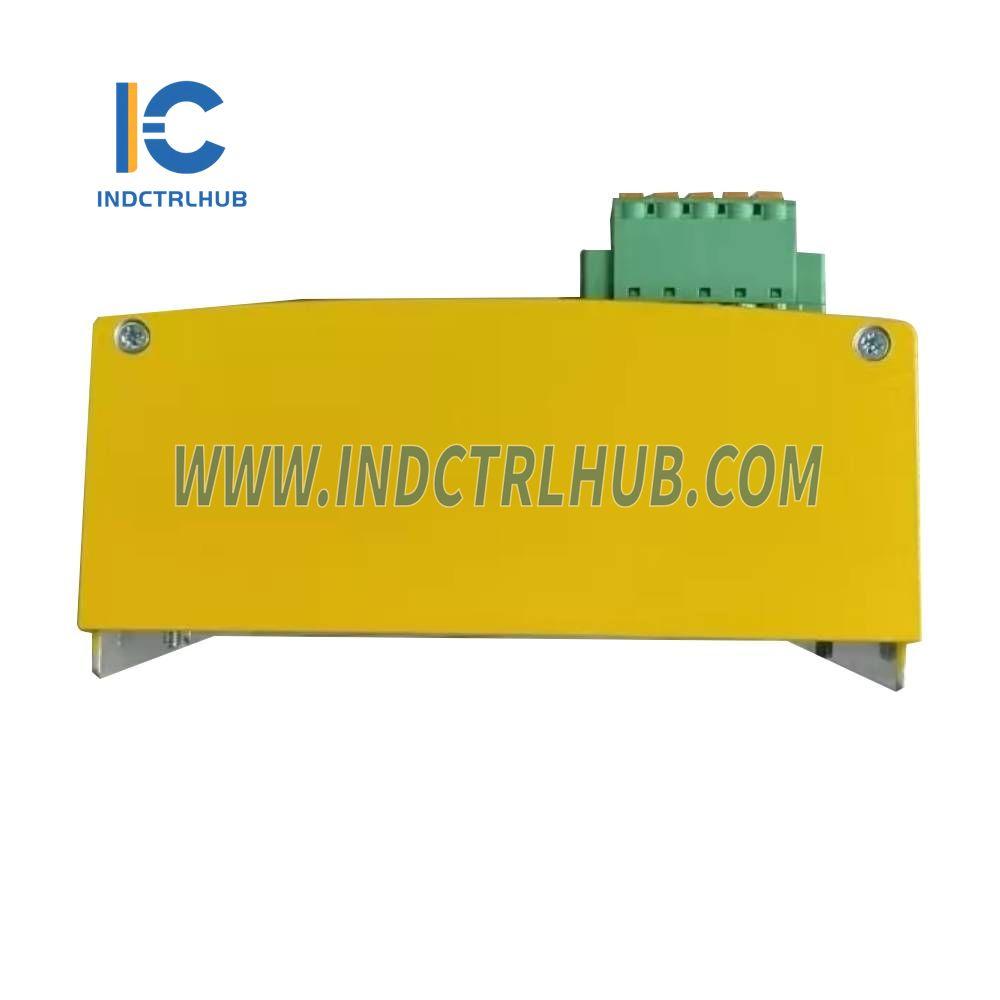

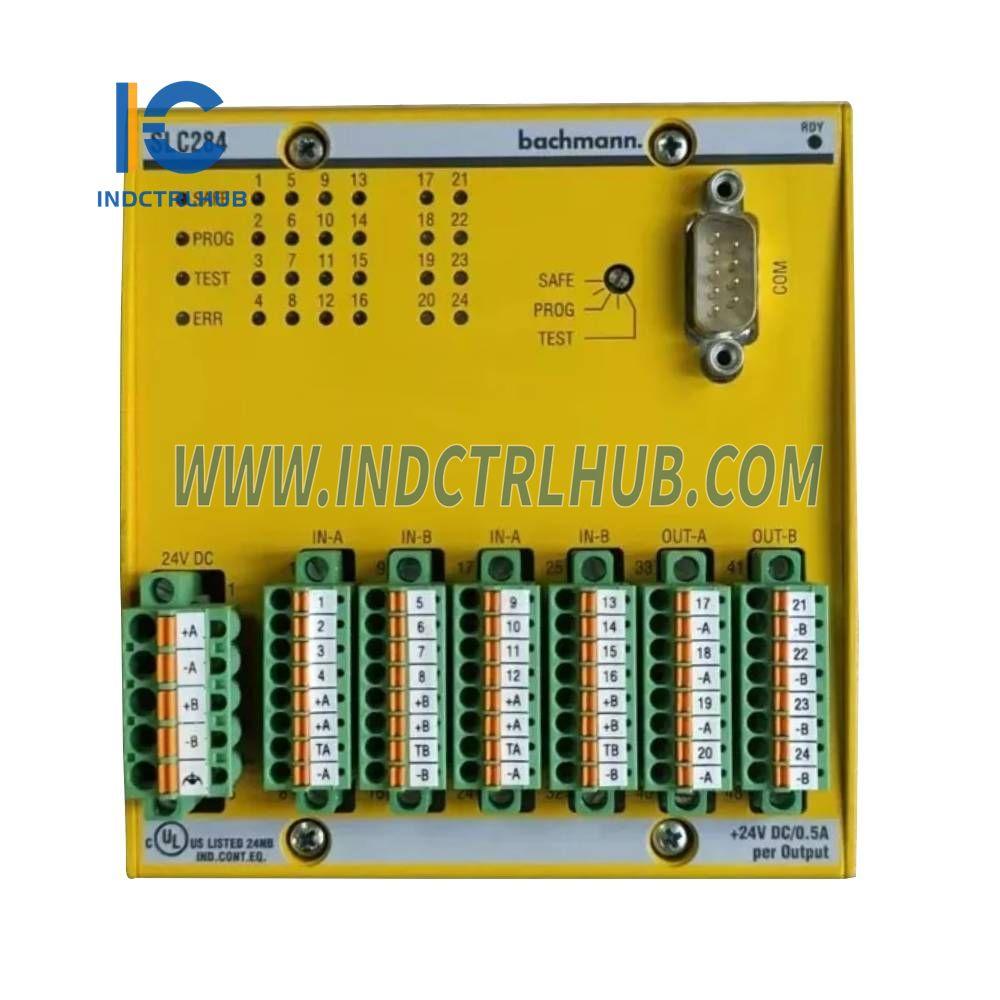

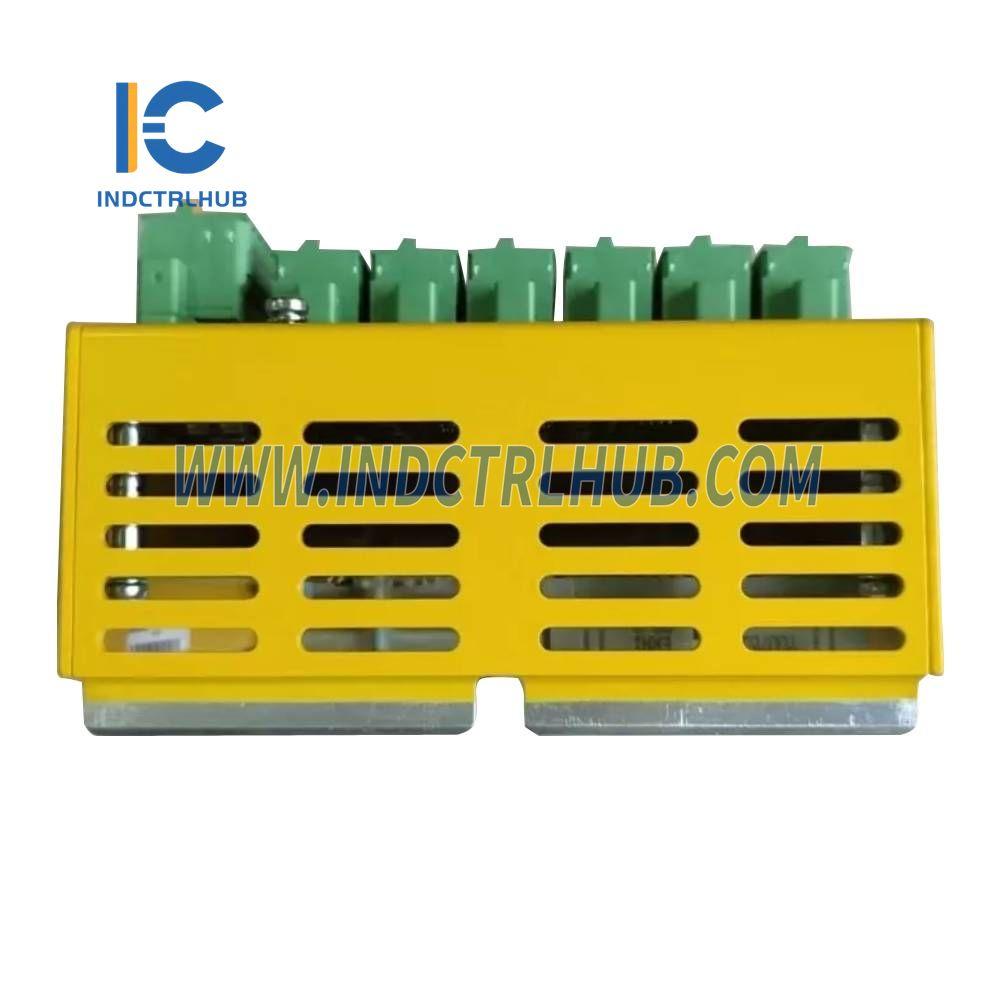

Výrobca: BACHMANN
Model/Číslo dielu: SLC284
Popis: Modul bezpečnostného procesora
Čísla položiek:
-
SLC284: 00014273-00
-
SLC284❉: 00017465-00
Procesor
-
CPU: 2x LPC2468, 72 MHz, 32 bit
Radič
-
Programovanie cez riadiacu jednotku (I/O zbernica) alebo sériové rozhranie (COM)
-
Počet nezávislých bezpečnostných programov na SLC: 1
-
Minimálny programový cyklus: 5 ms
-
Rozšírenie I/O cez: Moduly SDI208 alebo SDO204
Digitálne vstupy
-
Množstvo: 16 digitálnych vstupov - môžu byť použité redundantne v pároch (PL e/SIL3/Kat 4)
-
Rozsah vstupného napätia (H): 15 .. 34 V DC
-
Rozsah vstupného napätia (L): -34 .. +5 V DC
-
Vstupné oneskorenie (HW): 300 µs
-
Vstupné oneskorenie (SW): 1 ms s deaktivovaným testovacím hodinovaním
-
Typ vstupu: Podľa IEC61131-2
-
Vstupný prúd (minimálne): Typ 1, 3,5 mA pri 24 V DC
-
-
Indikácia stavu (LED): Zelená
-
Monitorovanie chýb: Interné monitorovanie funkcie
-
Externé testovacie hodinovanie: Voliteľné
Digitálne výstupy
-
Množstvo: 8 digitálnych výstupov - môžu byť použité redundantne v pároch (PL e/SIL3/Kat 4)
-
Rozsah výstupného napätia: 18 .. 34 V DC
-
Výstupný prúd na kanál (max.): 0,5 A nominálny
-
Celkový prúd na skupinu (max.): 2 A
-
Oneskorenie 0 na 1: Max. 35 µs pri plnom zaťažení
-
Oneskorenie 1 na 0: Max. 155 µs pri plnom zaťažení
-
Výstupné skupiny: 2, elektronická poistka
-
Indikácia stavu (LED): Zelená
-
Prepínacia frekvencia (max., odporová záťaž): 500 Hz
-
Monitorovanie chýb: Skrat, preťaženie, nevhodné alebo nadmerné napätie napájania
-
Časovo oneskorené núdzové vypnutie: Každý výstup individuálne nastaviteľný od 0 do 1800 s (rozlíšenie 100 ms)
-
Aktivované núdzové vypnutie v prípade: Strata komunikácie (napr. prerušenie kábla alebo porucha napájacieho napätia)
-
Vnútorné napájanie
-
Galvanická izolácia od systému: 500 V
-
Galvanická izolácia medzi skupinami: 500 V
-
Interné napájanie: Backplane BS2xx
-
Spotreba prúdu interná: 5 V / 600 mA cez spätnú dosku
Externý napájací zdroj
-
Ochrana proti opačnej polarite: Áno
-
Vstupné napätie: 24 V DC (18 .. 34 V)
-
Aktuálna spotreba: Bežne 95 mA pri +24 VDC + súčet prúdovej spotreby enkodérov a senzorov
Pripojovacia technológia
-
Typ pripojenia: Skrutkový alebo pružinový terminál, zapisovateľný a kódovateľný konektor
Normy
-
Bezpečnosť strojov: IEC61508: Funkčná bezpečnosť – návrh komplexných E/E/PE bezpečnostných komponentov
-
Schválené pre:
-
ISO13849: Bezpečnosť strojov
-
IEC62061: Funkčná bezpečnosť strojových E/E/PE systémov
-
IEC61511: Funkčná bezpečnosť zariadení a procesný priemysel
-
EN954
-
-
Produktová norma: IEC61131-2
-
UL508
Ďalšie funkcie
-
Zobrazenie stavu cez LED
-
Prevádzkový režim nastaviteľný cez hex prepínač
Okolité podmienky
| Stav | Štandard | ColdClimate (❉) |
|---|---|---|
| Prevádzková teplota | -20 .. +60°C bez ventilátora | -30 .. +60°C bez ventilátora |
| Relatívna vlhkosť prevádzky | 5 .. 95 % bez kondenzácie | 5 .. 95 % s kondenzáciou |
| Teplota skladovania | -40 .. +85 °C | -40 .. +85 °C |
| Relatívna vlhkosť skladovania | 5 .. 95 % bez kondenzácie | 5 .. 95 % s kondenzáciou |
Varianty modelov
-
SLC284: Bezpečnostný CPU modul; integrovaný digitálny vstup/výstup; SIL3/PLe: 8x DI 24V; 4x DO 24V / 0,5A; (SIL2/PLd: 16x DI, 8x DO); 6ms cyklus; RS232; prevádzka samostatne alebo s CPU modulom
-
SLC284❉: Ako SLC284; ColdClimate (❉)
