Product Description

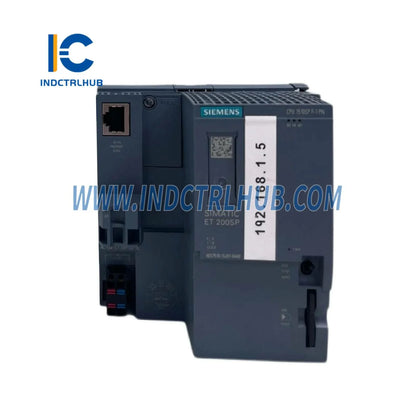

Siemens 6ES7510-1SJ01-0AB0 SIMATIC ET 200SP CPU 1510SP F-1 PN centrálna procesorová jednotka
Siemens 6ES7510-1SJ01-0AB0 predstavuje prelom v distribuovanej bezpečnostnej automatizácii, poskytujúc certifikovanú bezpečnostnú reguláciu SIL3/PLe v kompaktnom modulárnom platforme ET 200SP. Navrhnutý pre kritické procesné odvetvia, kde neplánované prestoje znamenajú hodinové straty v šesťciferných sumách, tento Siemens ET 200SP CPU 1510SP F-1 PN kombinuje štandardnú a bezpečnostnú logiku v jednom regulátore, čím eliminuje redundantný hardvér a znižuje priestor v rozvádzači až o 40 %.
Technické špecifikácie
| Parameter | Špecifikácia |
| Číslo článku | 6ES7510-1SJ01-0AB0 |
| Produktová séria | SIMATIC ET 200SP |
| Typ CPU | CPU 1510SP F-1 PN (bezpečnostný) |
| Bezpečnostná certifikácia | SIL3 (IEC 61508), PLe kat.4 (ISO 13849-1) |
| Pracovná pamäť | 300 KB (150 KB štandardná / 150 KB bezpečnostná) |
| Pamäť pre program | 2 MB integrovaná |
| Sieťové rozhranie | 1x PROFINET IO (2-portový prepínač, RJ45) |
| Komunikačný protokol | PROFINET, PROFIsafe, komunikácia S7 |
| Čas cyklu (bitové operácie) | Typický cyklus 40 ns |
| Prevádzkové napätie | DC 24V (20,4-28,8V) |
| Spotreba energie | Typicky 5W |
| Rozmery (Š×V×H) | 35 × 147 × 129 mm |
| Čistá hmotnosť | 0,45 kg |
| Prevádzková teplota | 0 °C až +60 °C (horizontálna montáž) |
| Programovací softvér | TIA Portal V13 SP1 alebo vyšší |
| Krajina pôvodu | Nemecko |
| Prístav odoslania | Xiamen, Čína |
| Záručná doba | 12 mesiacov |
Scenáre reálneho použitia
Minimalizácia prestojov na farmaceutických baliacich linkách: Vedúci farmaceutický výrobca integroval Siemens 6ES7510-1SJ01-0AB0 do svojej aseptickej plniacej linky, čím nahradil staršie bezpečnostné systémy založené na relé. Jednotná architektúra bezpečnostnej a štandardnej regulácie znížila čas reakcie núdzového zastavenia z 450 ms na 180 ms a zároveň skrátila ročné údržbové okná z 72 hodín na 28 hodín. Pri nákladoch na prestoje výrobnej linky 12 000 $ za hodinu prinieslo zníženie o 44 hodín v prvom roku obnovenú kapacitu v hodnote 528 000 $.
Stratégia prediktívnej údržby: Procesní inžinieri využívajú integrovanú diagnostiku CPU 1510SP F-1 PN na monitorovanie stavu I/O modulov, metrík kvality siete a testovacích cyklov bezpečnostných funkcií. Vytvorením základných profilov výkonu pomocou funkcií sledovania v TIA Portali prešli údržbové tímy z reaktívnych 6-mesačných kontrolných cyklov na zásahy založené na stave, čím znížili zásoby náhradných dielov o 35 % a zároveň zlepšili MTBF (priemerný čas medzi poruchami) o 22 %.
Optimalizácia náhradných dielov: Pre kritické ochranné systémy rotujúcich zariadení si inžinieri spoľahlivosti závodu udržiavajú strategické zásoby Siemens ET 200SP CPU 1510SP F-1 PN ako hot-swap záložné jednotky. Prenositeľnosť konfigurácie riadiacej jednotky cez SIMATIC pamäťovú kartu umožňuje výmenu za 15 minút oproti 4-hodinovým preprogramovacím cyklom na starších platformách, čo priamo podporuje filozofiu údržby bez odstávok v kontinuálnych procesných odvetviach.
Kľúčové vlastnosti a výhody
- Integrované bezpečnostné a štandardné riadenie: Odstraňuje potrebu samostatného safety PLC, čím znižuje hardvérové náklady o 30-45 % a zjednodušuje architektúru systému
- PROFINET výkon v reálnom čase: 2-portový integrovaný switch podporuje IRT (izochronický reálny čas) s aktualizačnými časmi až 250 μs pre aplikácie riadenia pohybu
- Kompaktný dizajn na DIN lištu: Šírka 35 mm šetrí 60 % miesta v skrini v porovnaní s tradičnými safety CPU S7-300
- Integrácia do TIA Portalu: Jednotné inžinierske prostredie pre konfiguráciu, programovanie, diagnostiku a validáciu bezpečnosti
- Hot-Swap I/O moduly: Výmena ET 200SP I/O modulov počas prevádzky bez prerušenia procesu (s redundantným napájaním)
- Pripravený na kybernetickú bezpečnosť: Podporuje ochranu prístupu, ochranu know-how a ochranu proti kopírovaniu na zabezpečenie duševného vlastníctva
Architektúra riešenia
6ES7510-1SJ01-0AB0 slúži ako inteligentná vrstva v distribuovaných automatizačných topológiách, typicky nasadená v:
- Riadenie na úrovni stroja: Balenie strojov, montážne stanice, systémy manipulácie s materiálom vyžadujúce bezpečnostné funkcie SIL2/SIL3
- Procesné jednotky: Modulárne procesné jednotky (MPU) v chemickom, potravinárskom a vodohospodárskom priemysle
- Vzdialené I/O stanice: Decentralizované riadiace skrine pripojené cez PROFINET k centrálnej riadiacej jednotke S7-1500
- Retrofit projekty: Modernizácia starších systémov S5/S7-300 s minimálnymi zmenami zapojenia využitím existujúcej 24V DC infraštruktúry
Často kladené otázky
Otázka: Môže CPU 1510SP F-1 PN komunikovať s nebezpečnostnými I/O modulmi?
Odpoveď: Áno, Siemens 6ES7510-1SJ01-0AB0 podporuje zmiešané konfigurácie kombinujúce štandardné ET 200SP I/O moduly so safety modulmi s PROFIsafe na tej istej zbernici, čím optimalizuje náklady nasadením safety hardvéru len tam, kde je to potrebné.
Otázka: Aká je maximálna kapacita I/O pre tento CPU?
A: Systém podporuje až 32 periférnych modulov ET 200SP (BaseUnits) na CPU, s maximálne 1024 digitálnymi vstupmi/výstupmi a 256 analógovými kanálmi, rozšíriteľnými pomocou ďalších rozhraniacich modulov.
Q: Je možné aktualizovať firmvér bez zastavenia výroby?
A: Aktualizácie firmvéru vyžadujú reštart kontroléra. Avšak v redundantných konfiguráciách (používajúcich dve jednotky CPU 1510SP F-1 PN s modulom redundancie R1) je možné aktualizácie vykonať postupne s plynulým prechodom, čím sa zachová kontinuita procesu.
Q: Aké programovacie jazyky sú podporované?
A: TIA Portal podporuje LAD (Ladder Logic), FBD (Function Block Diagram), STL (Statement List), SCL (Structured Control Language) a GRAPH (Sekvenčné riadenie) pre štandardné programy, plus F-LAD a F-FBD pre bezpečnostné funkcie v súlade s IEC 61131-3.
Q: Ako funguje 12-mesačné záručné krytie?
A: Všetky jednotky Siemens ET 200SP CPU 1510SP F-1 PN sú dodávané s komplexnou 12-mesačnou zárukou pokrývajúcou výrobné chyby a poruchy komponentov. Aktivácia záruky začína dňom dodania, s možnosťou predbežnej výmeny pre kritické aplikácie na minimalizáciu prevádzkového dopadu.
Zabezpečenie kvality a súlad
Každý Siemens 6ES7510-1SJ01-0AB0 prechádza prísnym testovaním prijatia vo fabrike vrátane overenia bezpečnostných funkcií, testovania odolnosti voči prostrediu a overenia výkonu siete. Jednotky sú dodávané s kalibračnými certifikátmi, vyhláseniami o zhode (CE, UL, cULus, EAC) a kompletnou dokumentáciou sledovateľnosti podporujúcou požiadavky FDA 21 CFR Part 11 a GAMP5 validácie v regulovaných odvetviach.
Prečo si vybrať Industrial Control Hub?
- Originálne OEM produkty: Fabrikou uzavreté komponenty Siemens ET 200SP s overiteľnými sériovými číslami a certifikátmi pravosti
- Globálna logistika: Odosielané z prístavu Xiamen expresnou službou DHL/FedEx (3-5 dní) alebo konsolidovanou námornou prepravou
- Technická podpora: Predpredajné aplikačné inžinierstvo a popredajná pomoc pri uvádzaní do prevádzky od certifikovaných špecialistov Siemens
- Konkurencieschopné ceny: Priame zdroje zabezpečujú trhové ceny na špičkovej úrovni bez kompromisov v kvalite alebo záručnom krytí
- Dostupnosť na sklade: Udržiavané skladové zásoby pre okamžité odoslanie, podporujúce požiadavky na havarijné poruchy a termíny projektov
Vylepšite svoju infraštruktúru bezpečnostnej automatizácie s overenou spoľahlivosťou Siemens 6ES7510-1SJ01-0AB0 CPU 1510SP F-1 PN – kde sa presnosť nemeckého inžinierstva stretáva s prevádzkovou dokonalosťou.
