Product Description
Detaily produktu
| Výrobca | Číslo modelu/dielu | Popis |
|---|---|---|

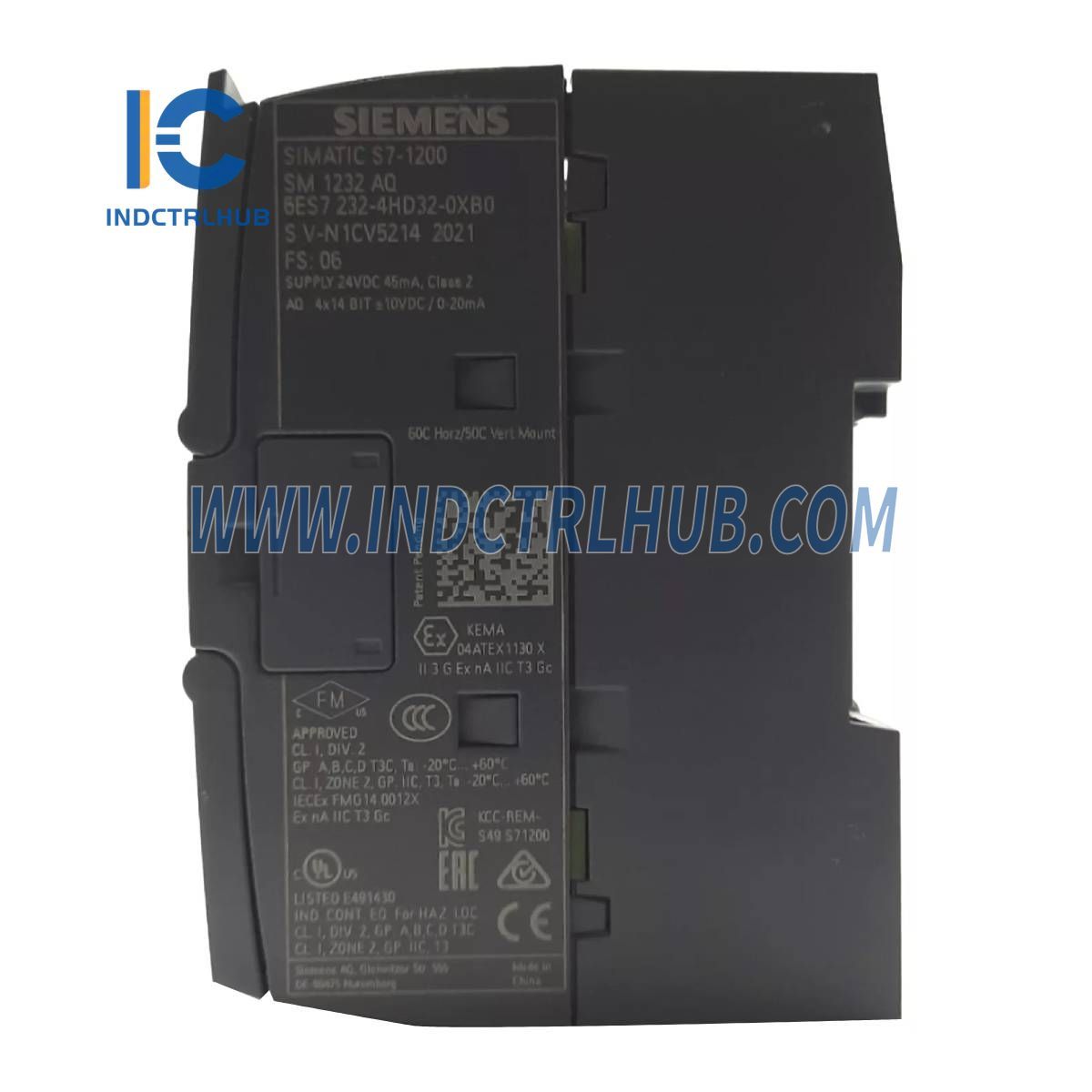

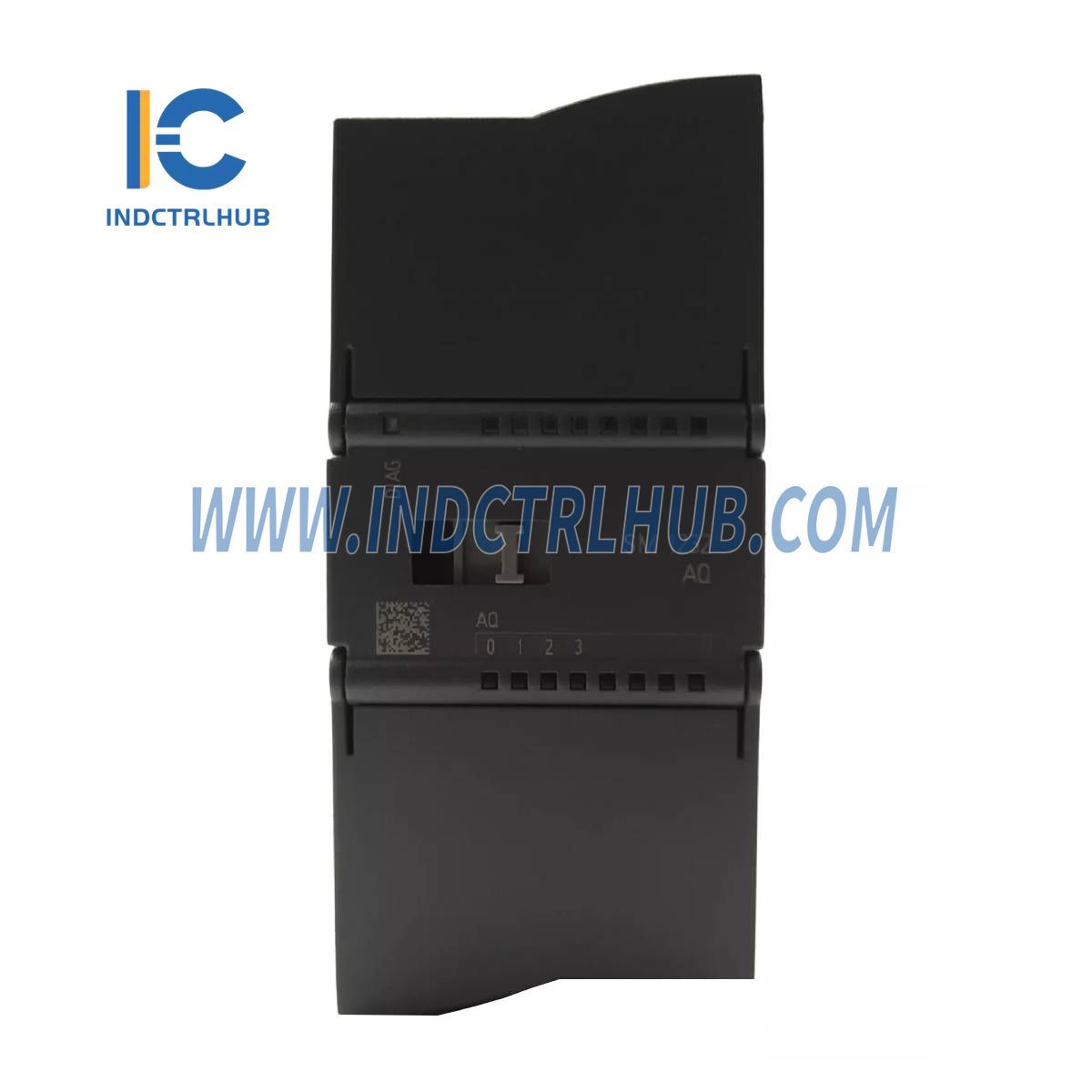

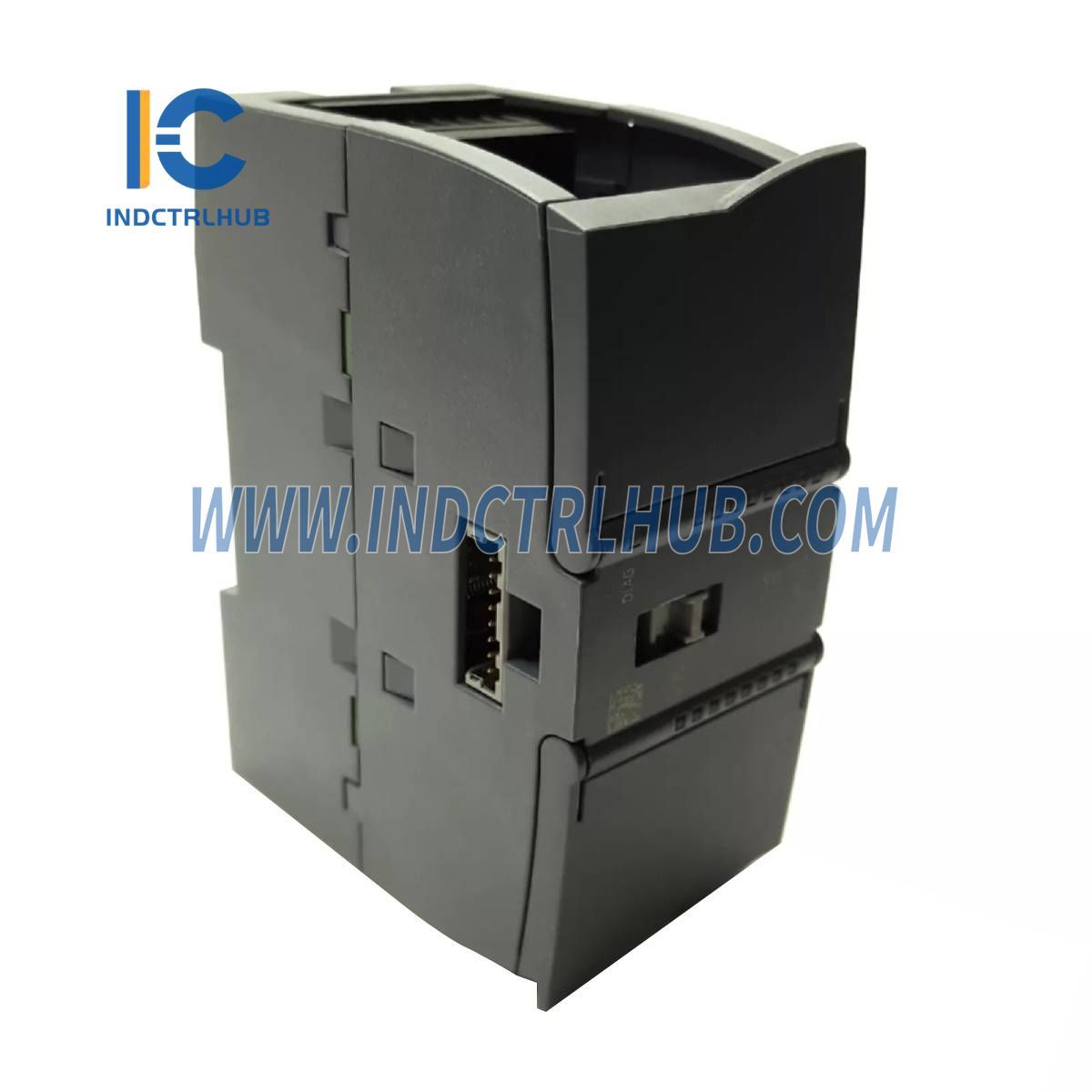

| SIEMENS | 6ES7232-4HD32-0XB0 | Analógový výstup |
Všeobecné informácie
| Atribút | Podrobnosti |
|---|---|
| Označenie typu produktu | SM 1232, AQ 4x14 bit |
Napájacie napätie a spotreba energie
| Atribút | Podrobnosti |
|---|---|
| Menovitá hodnota (DC) | 24 V |
| Spotreba prúdu (typická) | 45 mA |
| Spotreba zbernice backplane | 80 mA (5 V DC) |
| Strata výkonu (typická) | 1,5 W |
Analógové výstupy
| Atribút | Podrobnosti |
|---|---|
| Počet výstupov | 4 (prúd alebo napätie) |
| Rozsah výstupného napätia | -10 V až +10 V |
| Rozsah výstupného prúdu | 0 až 20 mA |
| Zaťažovacia impedancia (výstup napätia, min.) | 1,000 Ω |
| Zaťažovacia impedancia (výstup prúdu, max.) | 600 Ω |
| Dĺžka kábla ( tienený, skrútená dvojlinka, max.) | 100 m |
Generovanie analógovej hodnoty a presnosť
| Atribút | Podrobnosti |
|---|---|
| Rozlíšenie (max.) | 14 bitov (napätie), 13 bitov (prúd) |
| Teplotná chyba (vzhľadom na rozsah výstupu) | ±0,3 % (pri 25 °C), ±0,6 % (pri 55 °C) |
| Základný limit chyby pri 25 °C | ±0,3 % (napätie a prúd) |
| Spoločné režimové napätie (max.) | 12 V |
Prerušenia, diagnostika a stavové informácie
| Atribút | Podrobnosti |
|---|---|
| Alarmy | Áno |
| Diagnostický alarm | Áno |
| Diagnostické funkcie | Áno |
| Monitoruje napájacie napätie | Áno |
| Detekcia prerušenia vodiča | Áno |
| Detekcia skratov | Áno |
| Monitorovanie stavu výstupov | Áno |
| Údržbová diagnostika | Áno |
Ochrana a certifikáty
| Atribút | Podrobnosti |
|---|---|
| IP ochrana | IP20 |
| Značka CE | Áno |
| Schválenie CSA | Áno |
| Schválenie UL | Áno |
| Schválenie cULus | Áno |
| Schválenie FM | Áno |
| RCM (predtým C-TICK) | Áno |
| Schválenie KC | Áno |
| Schválenie pre námorné použitie | Áno |
Environmentálne podmienky
| Atribút | Podrobnosti |
|---|---|
| Voľný pád (max.) | 0,3 m (päťkrát, v balení produktu) |
| Prevádzková teplota | -20 °C až 60 °C (vodorovne), -20 °C až 50 °C (zvisle) |
| Teplota pri skladovaní/preprave | -40 °C až 70 °C |
| Prevádzkový tlak vzduchu | 795 hPa až 1 080 hPa |
| Tlak vzduchu pri skladovaní/preprave | 660 hPa až 1 080 hPa |
| Maximálna relatívna vlhkosť (pri 25 °C, bez kondenzácie) | 95% |
| Koncentrácie znečisťujúcich látok | SO₂: < 0,5 ppm; H₂S: < 0,1 ppm (RH < 60 %, bez kondenzácie) |
Informácie o pripojení a mechanike
| Atribút | Podrobnosti |
|---|---|
| Požadovaný predný konektor | Áno |
| Materiál krytu (predná časť) | Plast |
| Šírka | 45 mm |
| Výška | 100 mm |
| Hĺbka | 75 mm |
| Približná hmotnosť | 180 g |
