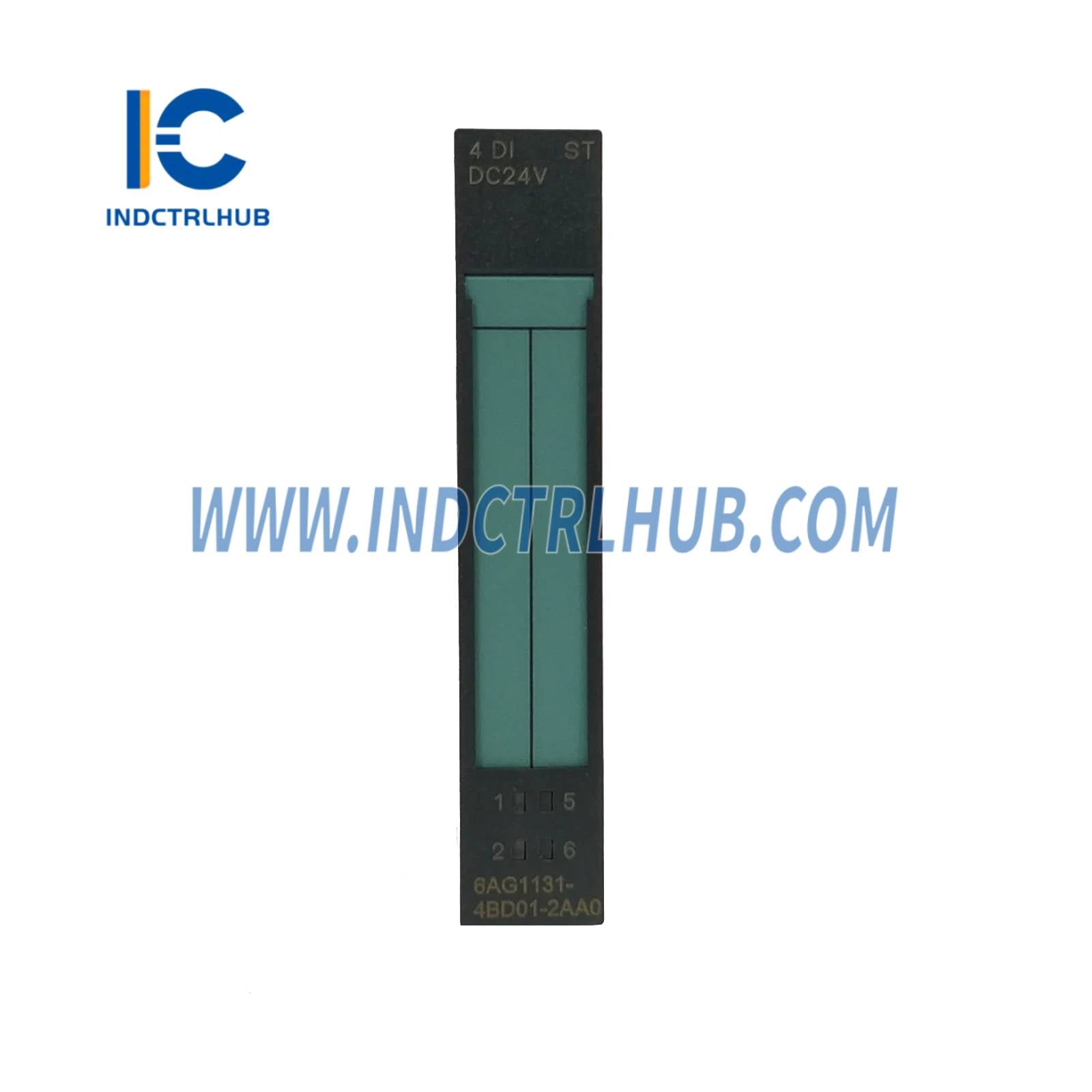

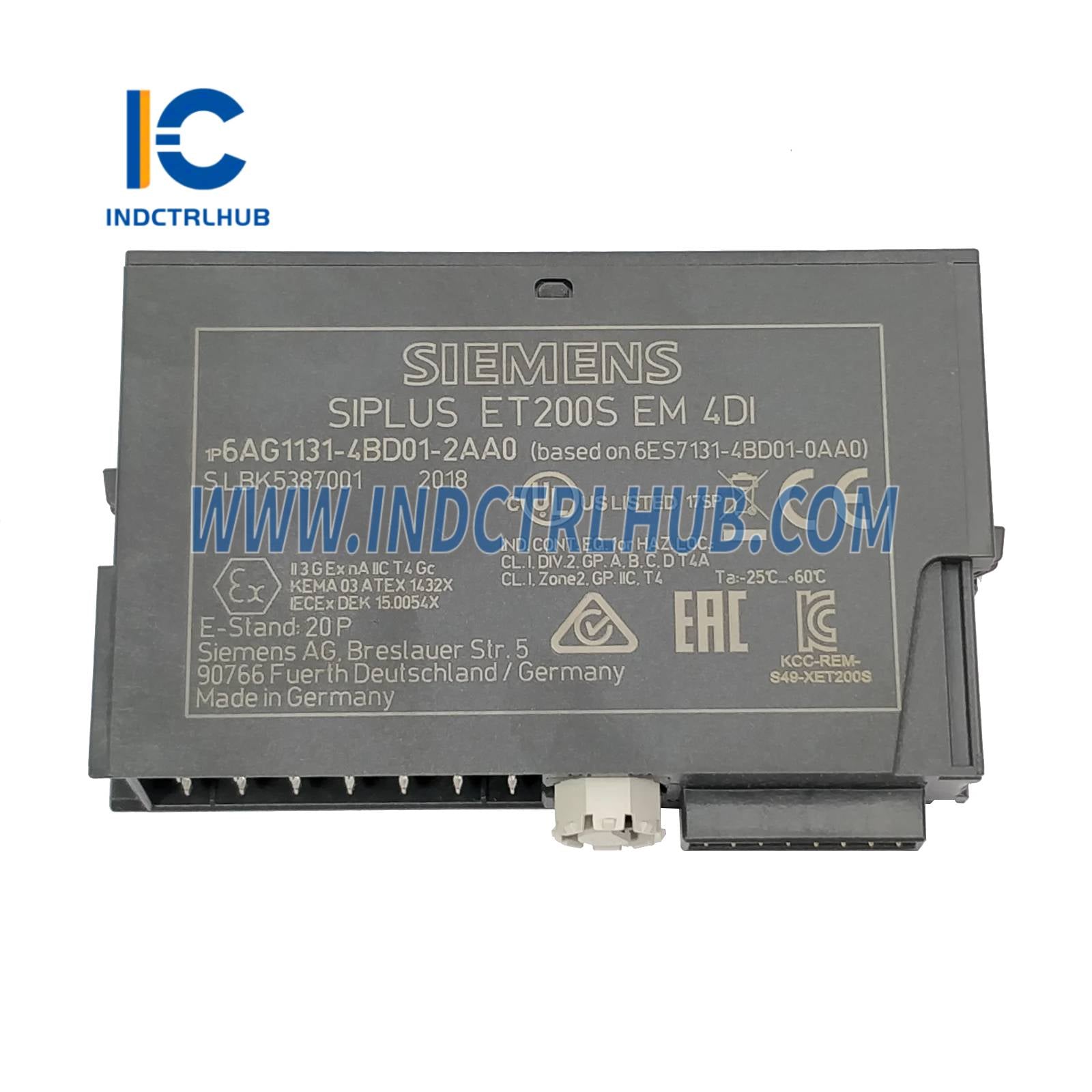

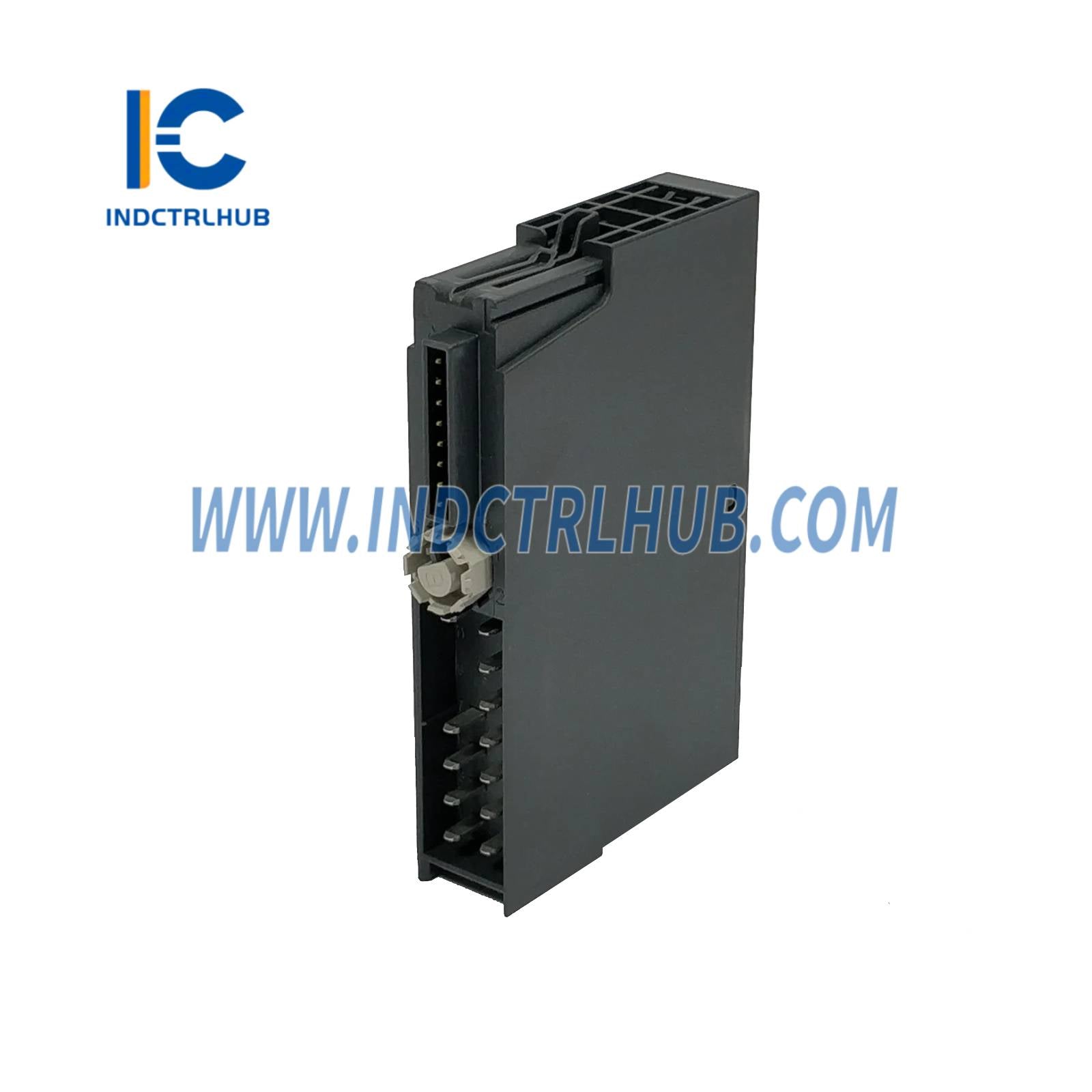

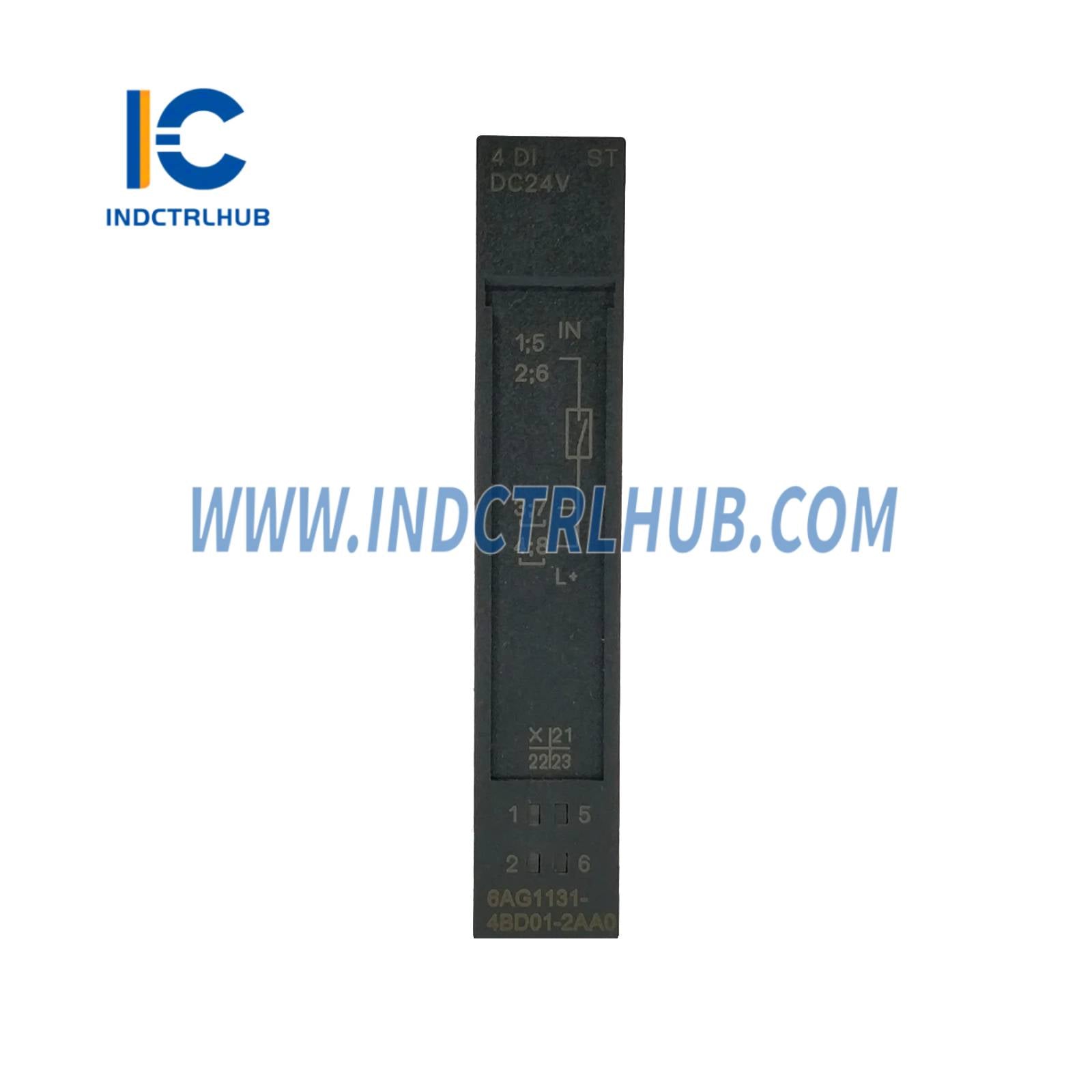

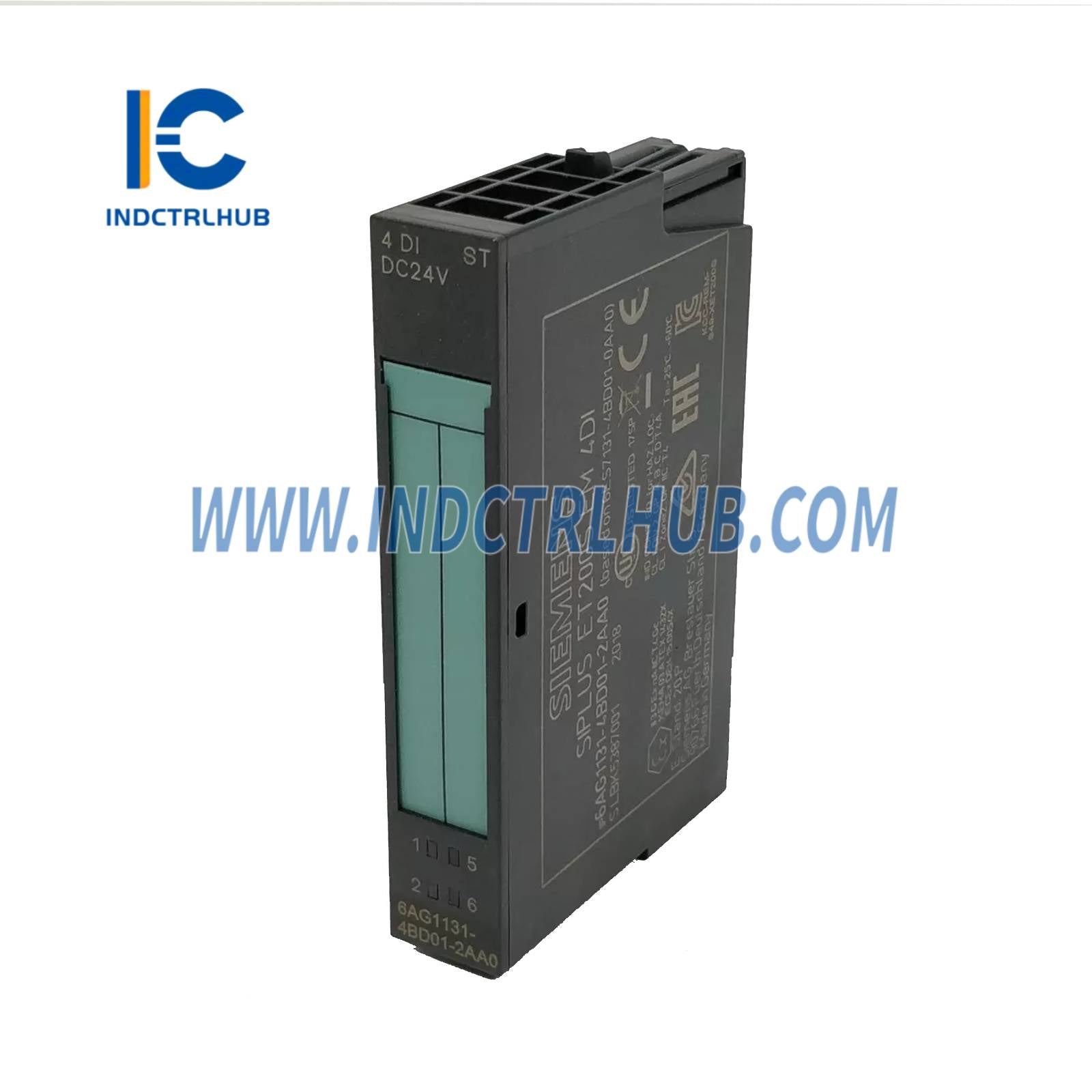

Siemens 6AG1131-4BD01-2AA0 SIPLUS ET 200S Digitálny vstupný modul
Prehľad produktu
- Siemens 6AG1131-4BD01-2AA0 je digitálny vstupný modul SIPLUS ET 200S navrhnutý pre distribuovaný I/O systém SIMATIC ET 200S. Tento odolný modul spracováva 24 VDC digitálne vstupné signály z poľných zariadení, ako sú spínače a senzory, na použitie v priemyselnej automatizácii. Je založený na štandardnom module 6ES7131-4BD01-0AA0, ale obsahuje konformný náter a rozšírený teplotný rozsah pre náročné prostredia. Je široko používaný v odvetviach ako výroba, ropné a plynárenské odvetvie a chemické spracovanie pre spoľahlivú distribuovanú kontrolu.
Technické špecifikácie
- 6AG1131-4BD01-2AA0 má nasledujúce špecifikácie podľa dokumentácie Siemens a priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 6AG1131-4BD01-2AA0 |
| Výrobca | Siemens |
| Popis | SIPLUS ET 200S 4DI, 4 digitálne vstupy, 24 VDC, 5 kusov na balenie |
| Séria | SIPLUS ET 200S |
| Na základe | 6ES7131-4BD01-0AA0 (štandardný modul) |
| Typ vstupu | 4 digitálne vstupy (DI), 24 VDC, Sink vstup (IEC 61131, typ 1) |
| Počet vstupov | 4 na modul (spolu 20 na 5 kusov) |
| Vstupné napätie | 24 VDC nominálne (rozsah 11–30 VDC) |
| Vstupný prúd | Typicky 7 mA na kanál |
| Oneskorenie vstupu | 0,05–20 ms (konfigurovateľné) |
| Napájanie | 24 VDC cez napájací modul ET 200S (napr. 6ES7138-4CA01-0AA0) |
| Spotreba prúdu | Približne 20 mA z zbernice zadnej dosky |
| Izolácia | Galvanická izolácia, 500 VDC (od poľa k zadnej doske) |
| Environmentálne špecifikácie | Prevádzková teplota: -25 °C až +60 °C Náraz: 10 g ½ sínusová vlna po dobu 11 ms Vibrácie: 1 mm od vrcholu k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz Vzdušné kontaminanty: ISA-S71.04–1985 trieda G3 Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Konformné povrchové úpravy: Odolné voči náročným podmienkam (trieda 3C4, 6C3, soľná hmla) Soľná hmla: v súlade s EN60068-2-52 |
| Rozmery | 15 mm (Š) x 81 mm (V) x 52 mm (H) na modul |
| Hmotnosť | Približne 0,04 kg na modul (0,2 kg za 5 kusov) |
| Montáž | Montáž na DIN lištu, zacvakne sa do svorkovnicového bloku ET 200S |
| Baliaca jednotka | 5 modulov v balení |
Ďalšie podrobnosti
- 6AG1131-4BD01-2AA0 obsahuje nasledujúce doplňujúce informácie na základe dokumentácie Siemens a priemyselných zdrojov:
- Funkcia: Spracováva 24 VDC digitálne vstupy z poľných zariadení, prevádza ich na signály pre systém ET 200S; podporuje distribuované I/O pre decentralizovanú kontrolu; vhodné na monitorovanie stavov zapnuté/vypnuté v priemyselných procesoch; konformné povrchové úpravy a rozšírený teplotný rozsah zvyšujú spoľahlivosť v náročných podmienkach.
