Product Description

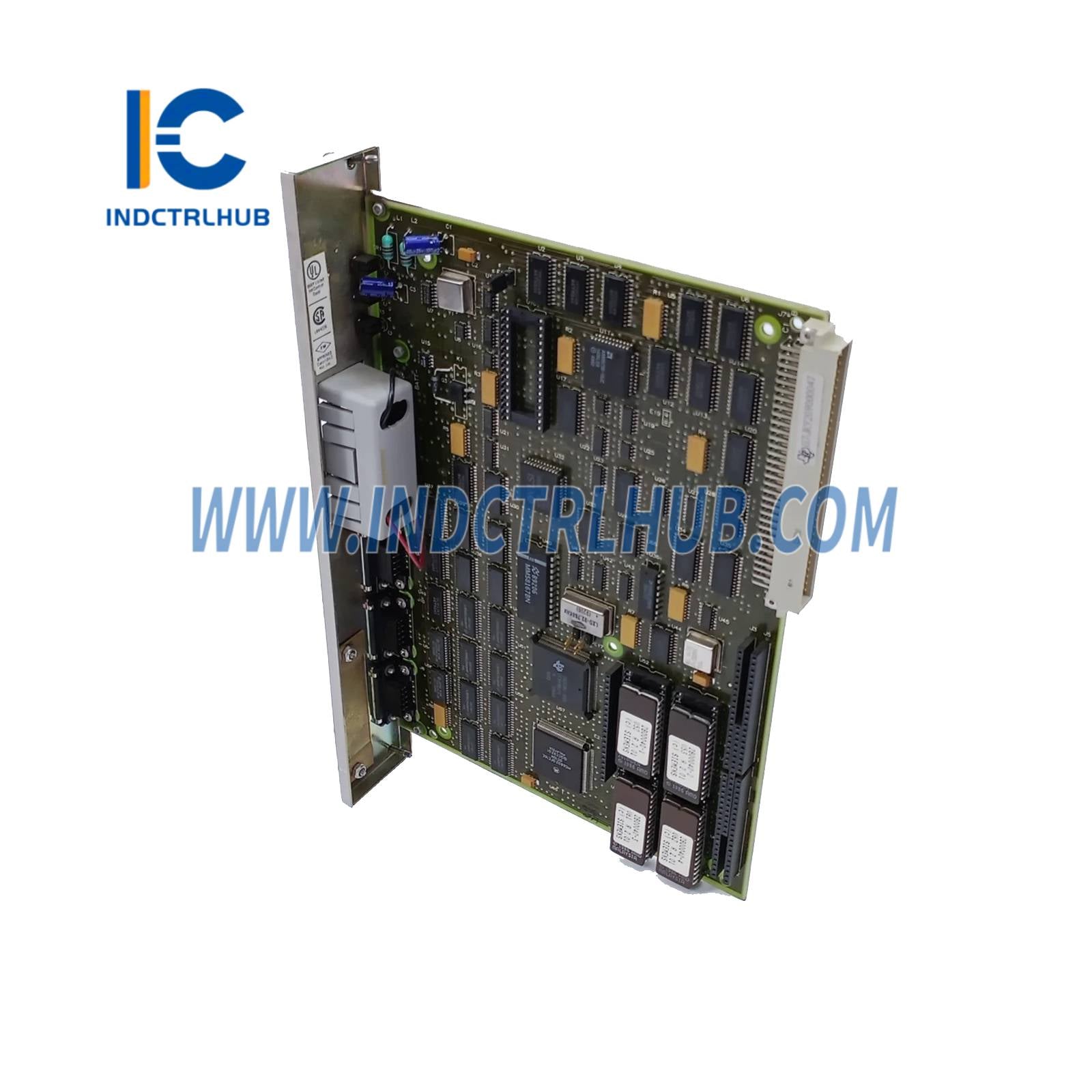

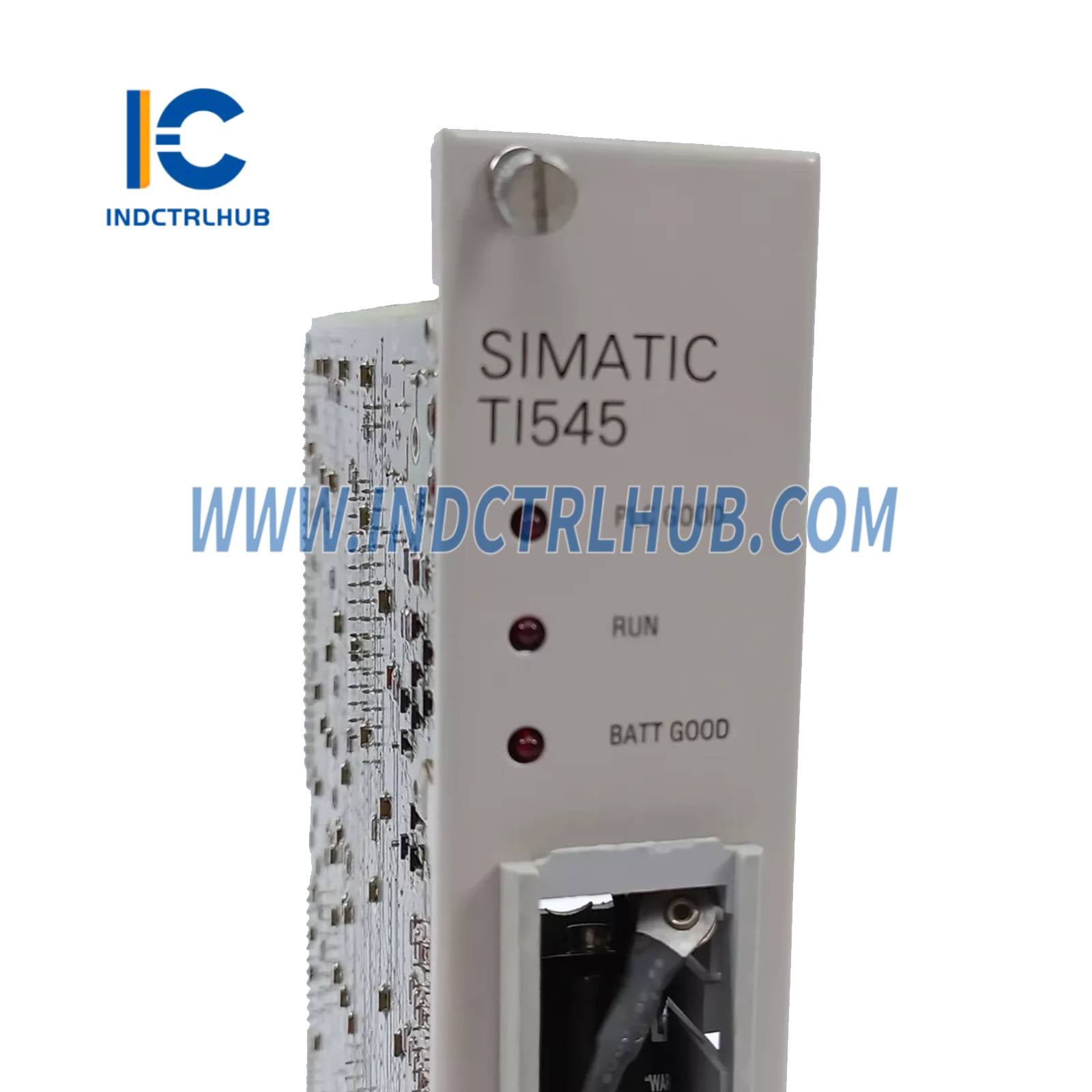

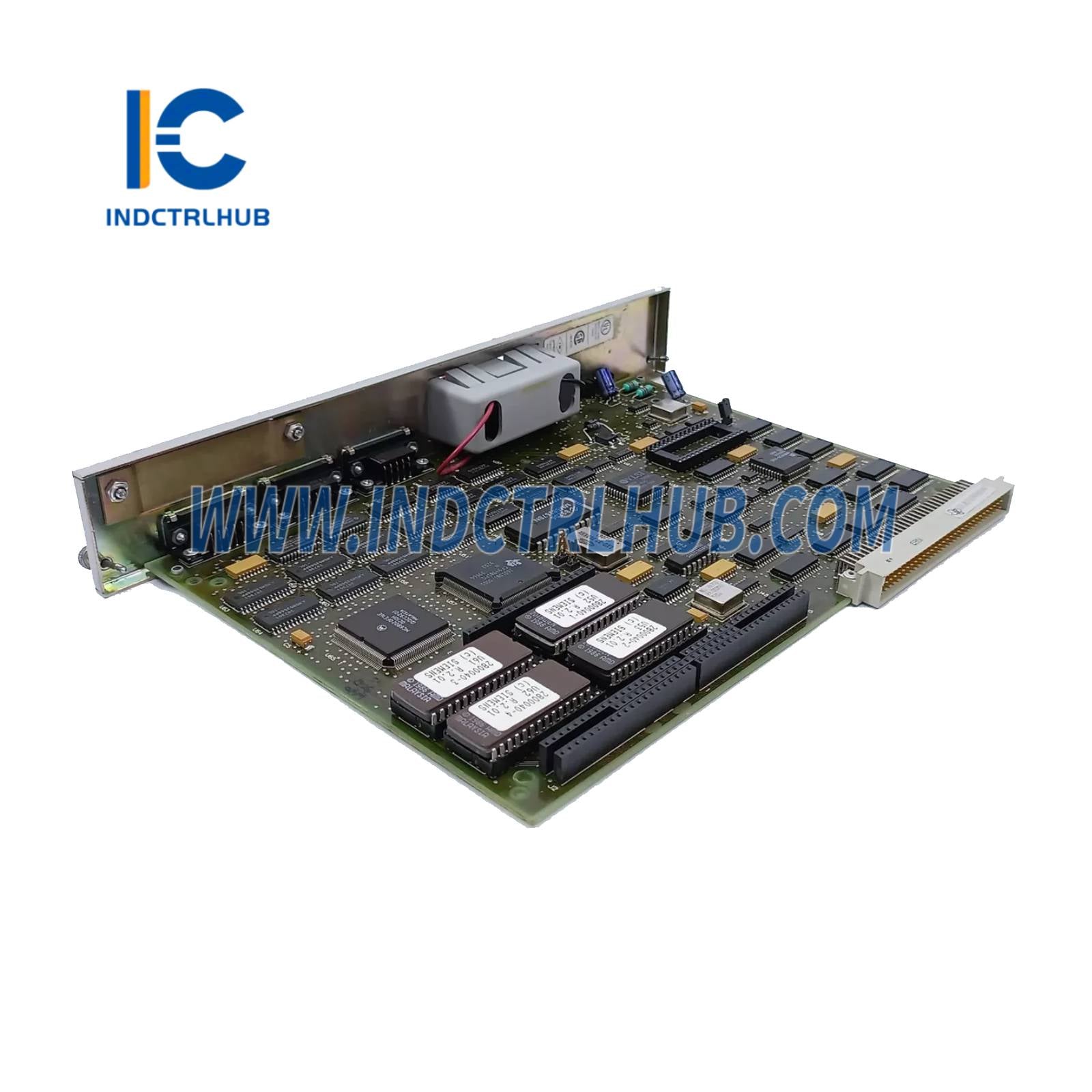

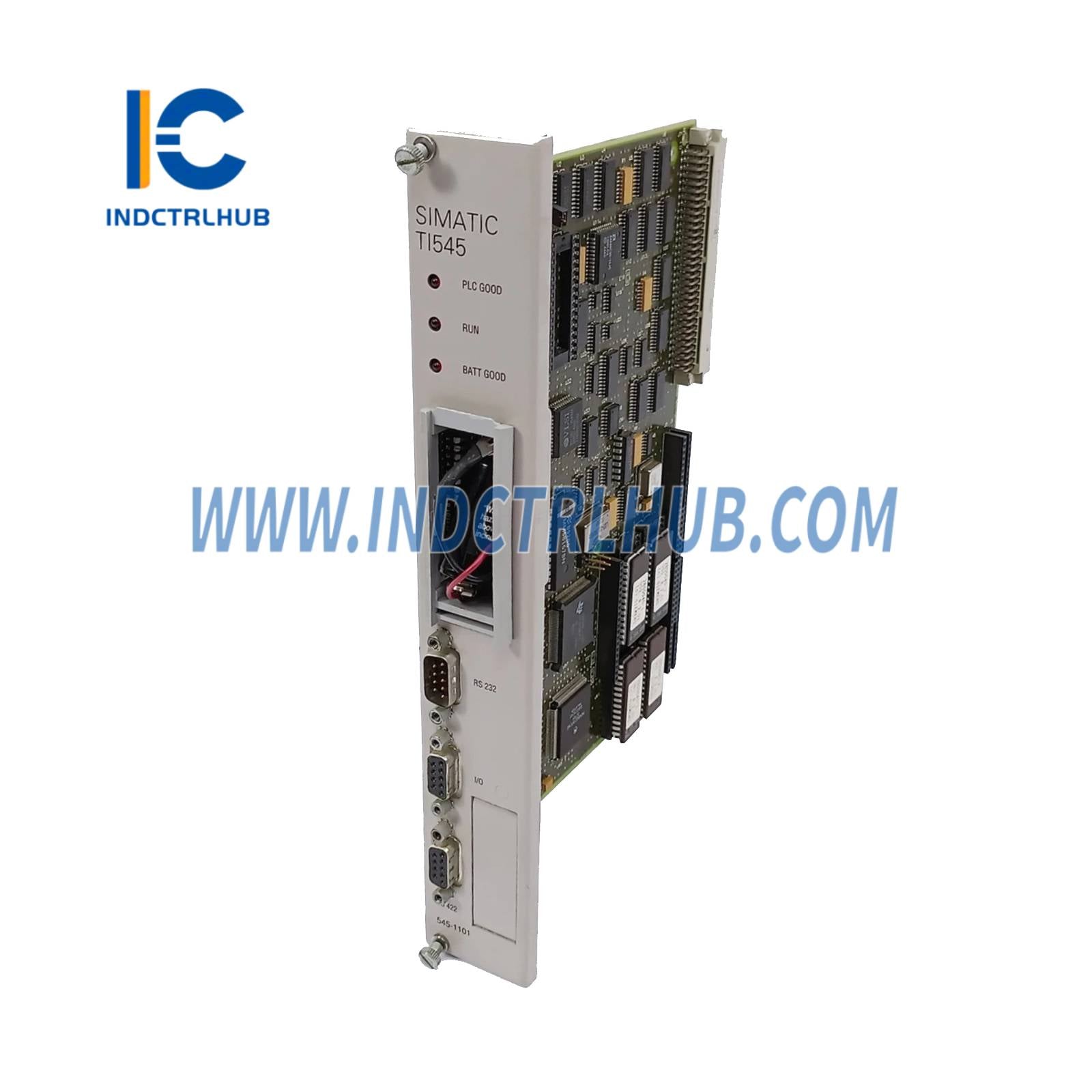

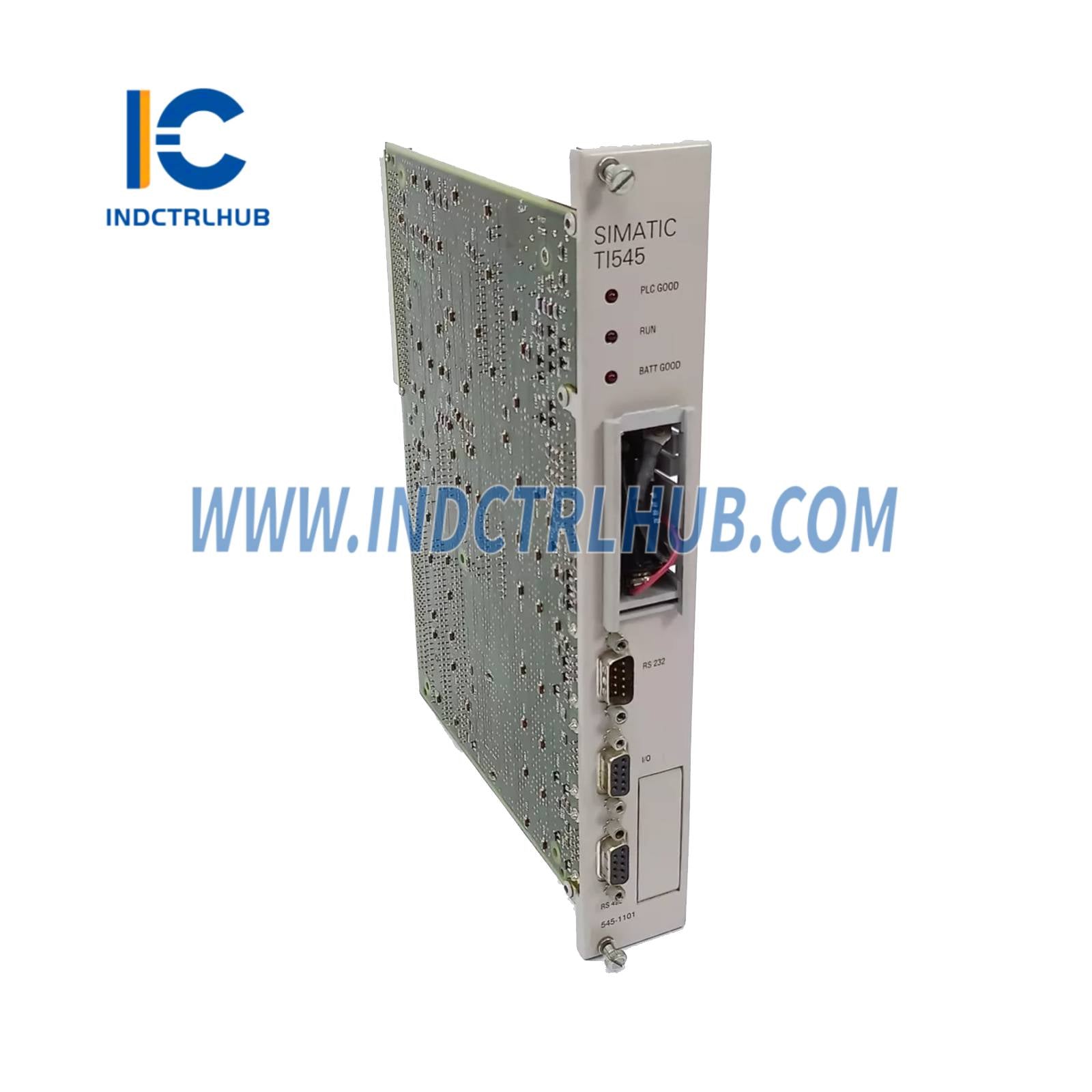

Siemens 545-1101 Simatic TI545 riadiaca jednotka
Prehľad produktu
- Siemens 545-1101, známy aj ako Simatic TI545 riadiaca jednotka, je programovateľný logický kontrolér (PLC) zo série Simatic TI500/TI505. Pôvodne vyvinutý spoločnosťou Texas Instruments a neskôr označený pod značkou Siemens, tento kontrolér je navrhnutý pre priemyselné automatizačné aplikácie, ako je výroba, riadenie procesov a manipulácia s materiálom. Poskytuje robustné spracovateľské schopnosti na riadenie I/O modulov a vykonávanie zložitých automatizačných úloh.
Technické špecifikácie
- 545-1101 má nasledujúce špecifikácie podľa priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 545-1101 (Alternatívne čísla dielov: PPX:545-1101, TI545-1101) |
| Výrobca | Siemens (pôvodne Texas Instruments) |
| Popis | Simatic TI545 programovateľný logický kontrolér |
| Séria | Simatic TI500/TI505 |
| Procesor | 32-bitový proprietárny TI procesor |
| Pamäť | 64 KB celkom (32 KB pamäť programu, 32 KB pamäť dát) |
| Kapacita I/O | Podporuje až 8192 I/O bodov (lokálne a vzdialené) |
| Čas skenovania | 1 ms na 1K logiky (typicky) |

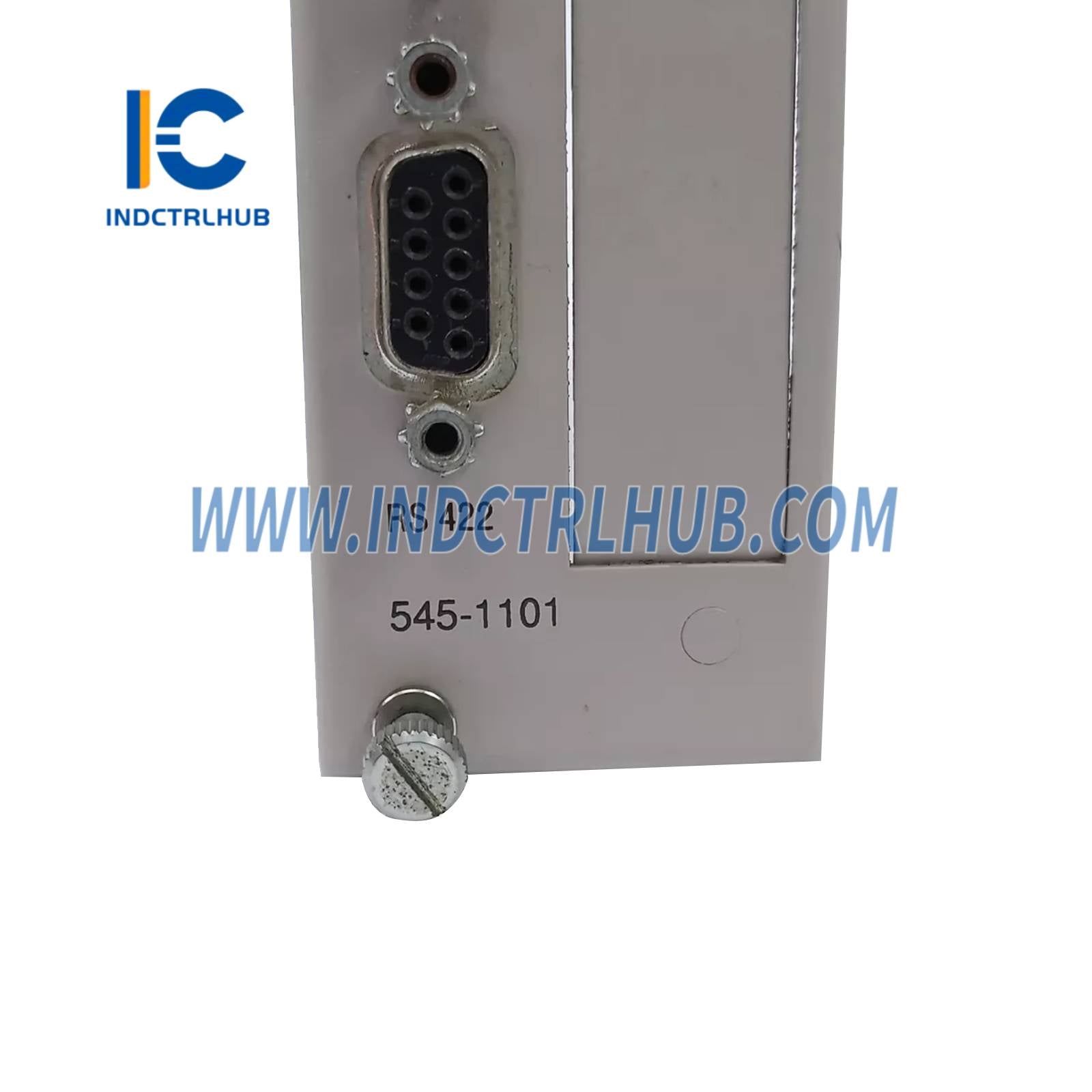

| Komunikačné porty | 2 sériové porty (RS-232/RS-422, protokol TIWAY I) Voliteľné sieťové moduly (napr. 505-7339 pre TIWAY I) |
| Napájanie | Napájané cez napájací zdroj TI505 racku (napr. 505-6660, 110/220 VAC) |
| Spotreba energie | Približne 20 W (cez napájací zdroj racku) |
| Programovací jazyk | Rebríková logika, podporovaná programovacím softvérom TISOFT |
| Environmentálne špecifikácie | Okolitá teplota: 0°C až +60°C Ráz: 10 g ½ sínusová vlna po dobu 11 ms Vibrácie: 1 mm vrchol k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz Relatívna vlhkosť: 5% až 95% bez kondenzácie |
| Rozmery | Približne 25 cm x 10 cm x 15 cm (jediný slot v TI505 racku) |
| Hmotnosť | Približne 0,8 kg |
| Montáž | Integrované do Simatic TI505 racku/šasi (napr. základňa s 16 slotmi) |
| Certifikácie | CSA, UL |
Ďalšie informácie
- 545-1101 obsahuje nasledujúce ďalšie informácie podľa priemyselných zdrojov:
- Funkcia: Vykonáva riadiacu logiku pre priemyselnú automatizáciu, spravuje digitálne a analógové I/O moduly (napr. 505-4216A, 505-4632); podporuje zložité riadiace úlohy vrátane PID slučiek, spracovania dát a komunikácie s HMI/SCADA systémami; navrhnutý pre vysokorýchlostné spracovanie a veľké konfigurácie I/O.
